通常设备包含很多不同类型的端子，比如单层一进一出、单层两进两出、双层一进一出、三层一进一出等等。由于端子结构不同、接线方式不同，所以要求生成的端子报表形式也不同，需要针对每一种端子类型设计不同的端子报表（也称为端子接线图）。
你是否遇到一个情况，在EPLAN P8软件中批量生成的报表都不对，用一种报表模版无法覆盖各种端子类型，还需要按类型手动替换报表？嫌麻烦最后端子报表都不想要了。
错误绑定报表方法

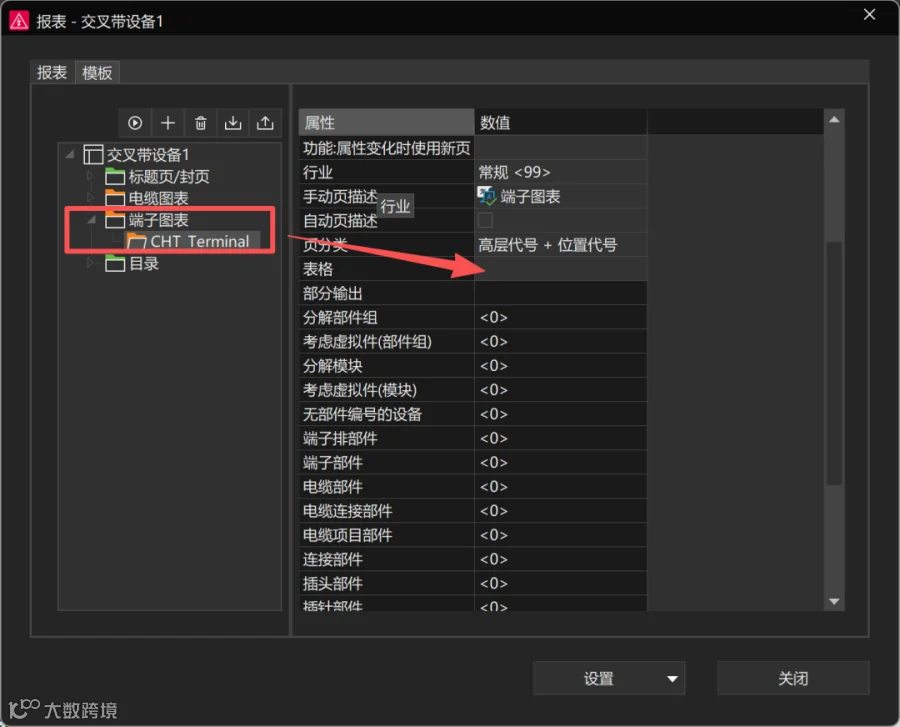

在工具——报表——生成，命令对话框内，如图所示，如果在此处设置的端子报表，只能绑定一种类型，上文已经说到，不同端子类型的报表模板不一样，所以此处不应该做报表模版绑定，结果只能是，按照一种先生成后手动修改。
正确绑定报表方法
涉及到两个知识点：1.端子排定义的重要性 2.标准化宏文件的重要性

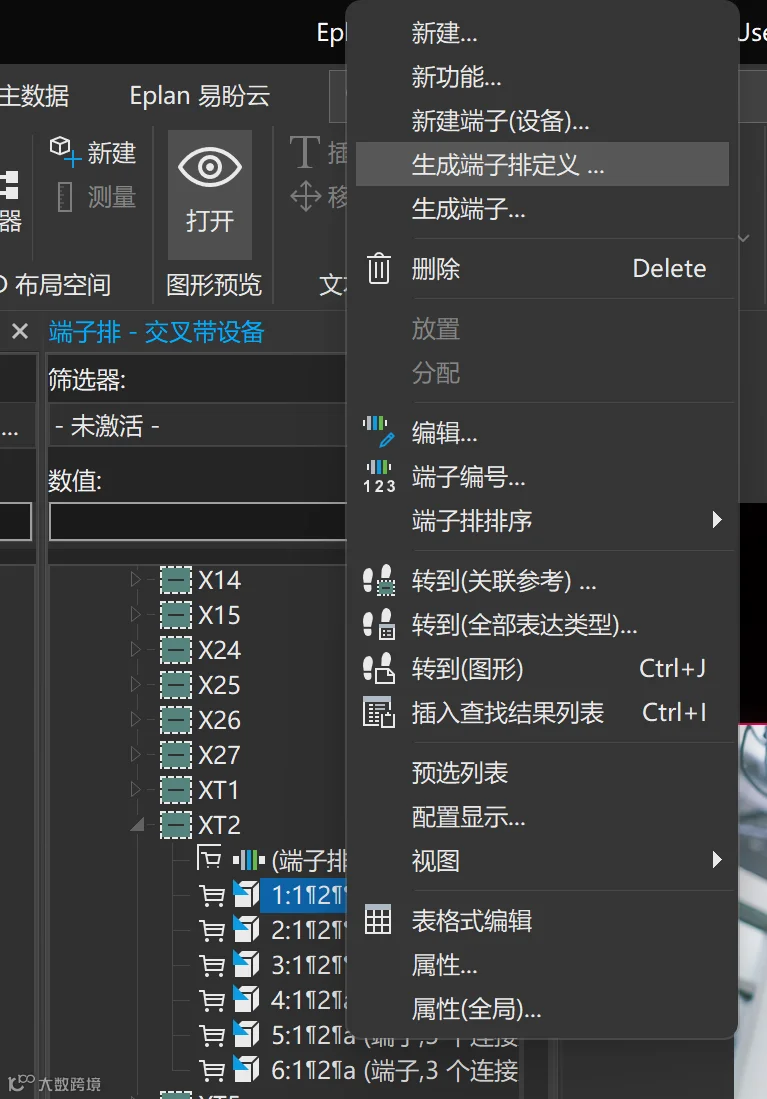

在端子排导航器中，创建端子排时，正确的设计方法应该是第一步：创建端子排，第二步生成端子排定义，如图所示。

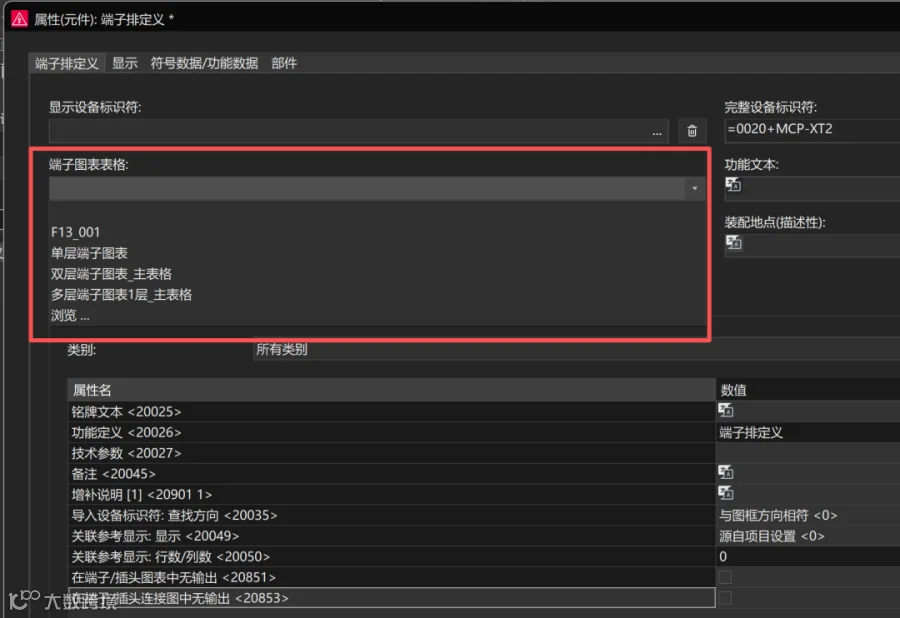

在端子排定义对话框中，我们一定要设置端子图表表格，根据实际端子类型选择对应报表模版；设置完按照第1章节的生成报表，操作方式之后报表完整正确，如图所示：
最关键的操作步骤，一定要把端子排定义拖放至原理图中。
你是不是觉得虽然事情做对了，但是设计效率也很低很烦，装配电工还不一定的愿意看？如果你把回路做出宏呢？宏里面正确设计端子排，是不是都解决了。
各种报表获取方式
我们整理了单、双、三、多层图表的模版，供大家下载学习参考，通过网盘分享的文件。
链接: https://pan.baidu.com/s/1h6DiBjUyL_-__kX4u2sVQQ?pwd=CHT1 提取码: CHT1
同时欢迎大家加入EPLAN技术交流群(报表模板群里有)，一起探讨深度应用！
