导读：钠离子电池凭借其资源丰富、成本低廉、安全性高等优势，被广泛认为是未来电池领域的重要发展方向之一，但要制作出高品

钠离子电池凭借其资源丰富、成本低廉、安全性高等优势，被广泛认为是未来电池领域的重要发展方向之一，但要制作出高品质、高性能的钠电池，还需要经过复杂的工艺流程。

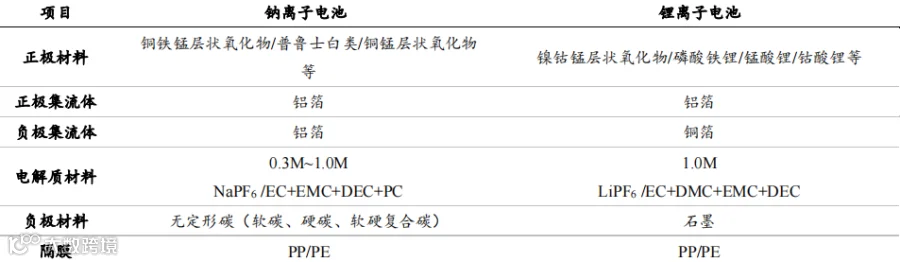

钠离子电池的制造流程总体上可以分为原材料准备、正负极材料制备、电解液和隔膜制备、电极制备、电池装配、成品检测与测试等几个主要步骤。与锂离子电池的生产工艺相比，钠离子电池在原材料选择和一些工艺步骤上有所不同，但总体流程相似：封装形态相似（圆柱、软包、方形铝壳等），生产工艺高度重合，产线兼容（包括极片制造和电池装配）。区别在于，钠电池可以使用铝箔作为负极集流体，因此正负极片均可以采用铝极耳进行连接，这样可以简化极耳焊接工序。


原材料准备



钠离子电池的主要原材料包括正极材料、负极材料、电解液、隔膜和电池外壳等。这些原材料的选择和质量直接影响电池的性能和寿命。其中，正负极材料是钠离子电池的核心组成部分，它们之间的性能差异决定了电池的能量密度和充放电效率；电解液是电池中传输钠离子的介质，隔膜则是用来分隔正负极，防止短路现象的发生；电池外壳是保护电池结构和密封性的关键部件。

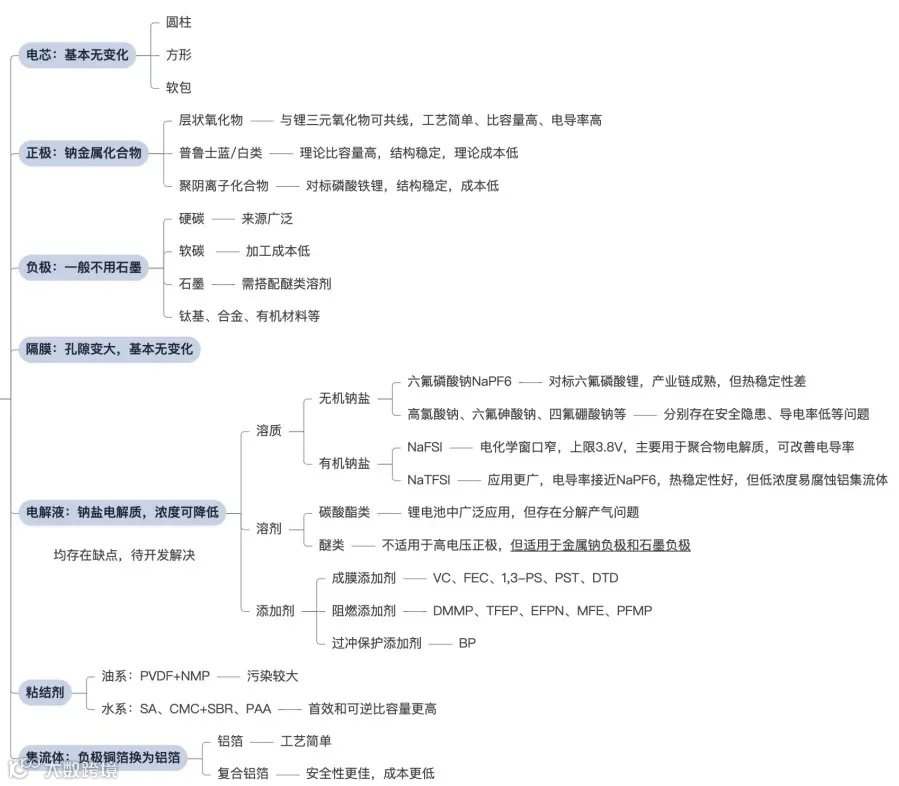

钠离子电池产业链技术图谱

钠盐

钠盐是钠离子电池中钠离子的来源。常用的钠盐有氯化钠、硫酸钠等。钠盐的纯度和颗粒度对电池的性能有重要影响。例如，氯化钠需经过精炼处理，以去除杂质并控制其颗粒大小，确保在电池中均匀分布。



正极材料制备



正极材料是钠离子电池的关键组件，常用的正极材料包括聚阴离子化合物、层状氧化物、普鲁士类化合物等。聚阴离子型正极材料因其稳定的结构和良好的循环性能，成为目前研究的热点，其合成方法包括固相法、溶胶-凝胶法、水热法等。正极材料主要通过控制合成条件和掺杂改性等手段来提高其电化学性能。

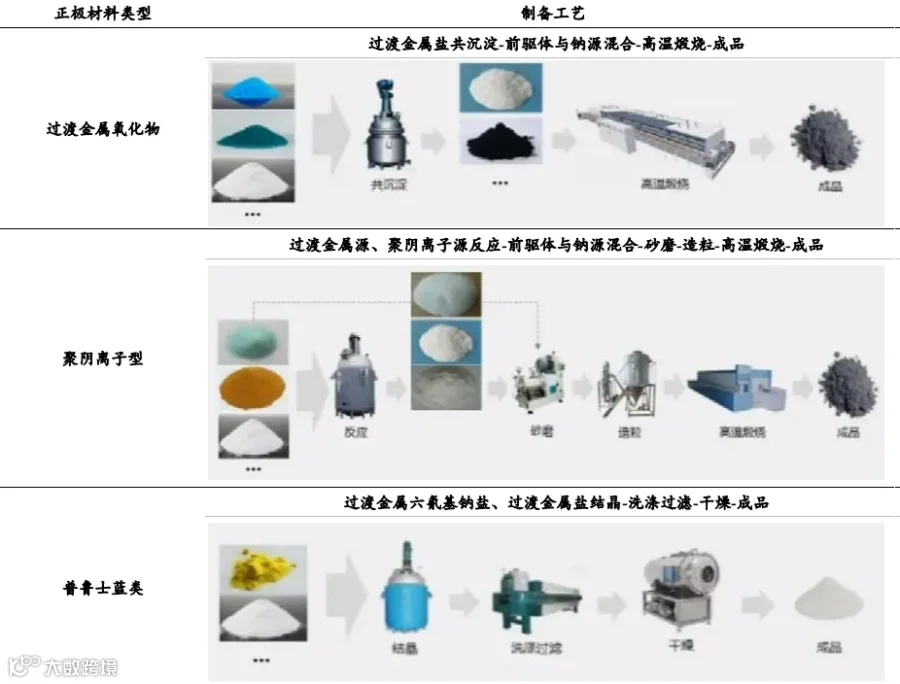

不同钠电正极材料体系的产业化生产工艺



负极材料制备



负极材料常用的有碳材料、合金材料等。碳材料因其良好的导电性和稳定性，被广泛应用于钠离子电池中，制备方法如热解法、化学气相沉积法等，处理后的碳材料需要进行涂布和烘干。负极材料通过控制孔径和比表面积等来提高其电化学性能。

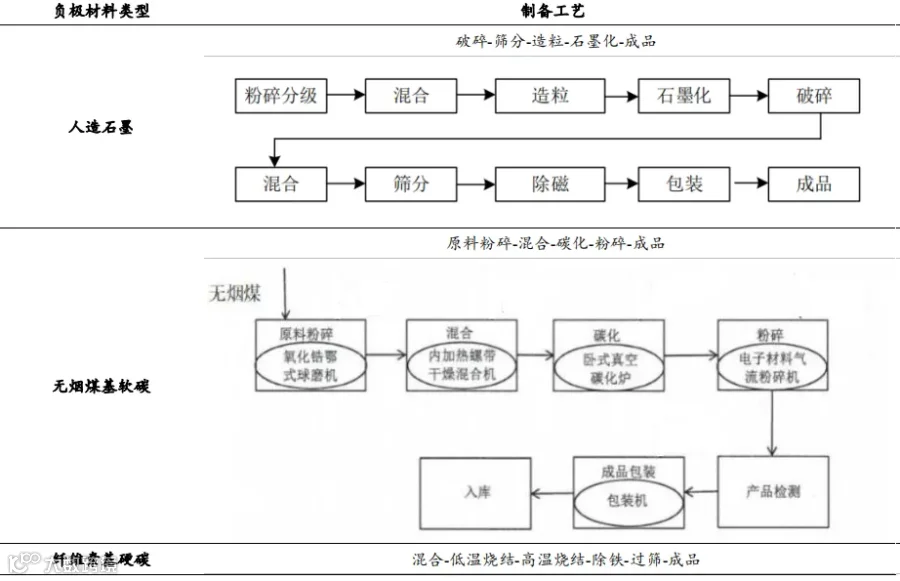

负极材料制备工艺



电解液和隔膜制备



电解液的成分直接影响电池的离子导电率和稳定性。电解液主要由溶质、溶剂和添加剂组成，即由钠盐溶解在有机溶剂中制成。常用的溶剂有酯类、醚类等；添加剂主要分为成膜添加剂、阻燃添加剂、过充保护添加剂等，作用是保护电极材料。
隔膜是电池的关键组件之一，其性能直接影响电池的安全性和循环寿命。隔膜材料通常通过挤出法或拉伸法制备，通常选用聚乙烯（PE）、聚丙烯（PP）等微孔膜材料，具有良好的化学稳定性和机械强度，以确保电解液的良好渗透性和电池的安全性，有效防止电池内部短路。




电极制备



电极制备是钠离子电池制造过程中的关键步骤，包括涂布、辊压、裁切、叠片/卷绕等工序。

涂布

将正负极材料分别涂布在金属箔上，涂布工艺包括浆料制备、涂布和烘干，涂布的均匀性和厚度直接影响电池的容量和性能。

辊压

涂布后的电极材料需要经过辊压处理，以提高电极的密度和导电性。辊压过程中的压力、速度和温度需要精确控制，通过施加压力，使电极材料更加紧密地结合在一起，提高其机械强度和导电性。

裁切

裁切精度直接影响电池的装配效果和电性能。辊压后的电极材料需要采用高精度的裁切设备裁切成合适的尺寸，确保电极材料尺寸的一致性，以便进行后续的叠片或卷绕工序。

叠片/卷绕

根据电池的设计，将裁切好的正负极材料与隔膜进行叠片或卷绕。叠片适用于方形电池，通过多层叠加正负极材料和隔膜，形成电池芯；卷绕适用于圆柱形电池，通过连续卷绕正负极材料和隔膜，形成螺旋结构的电池芯。叠片和卷绕过程中的对齐精度和张力控制是确保电池性能的一大关键。

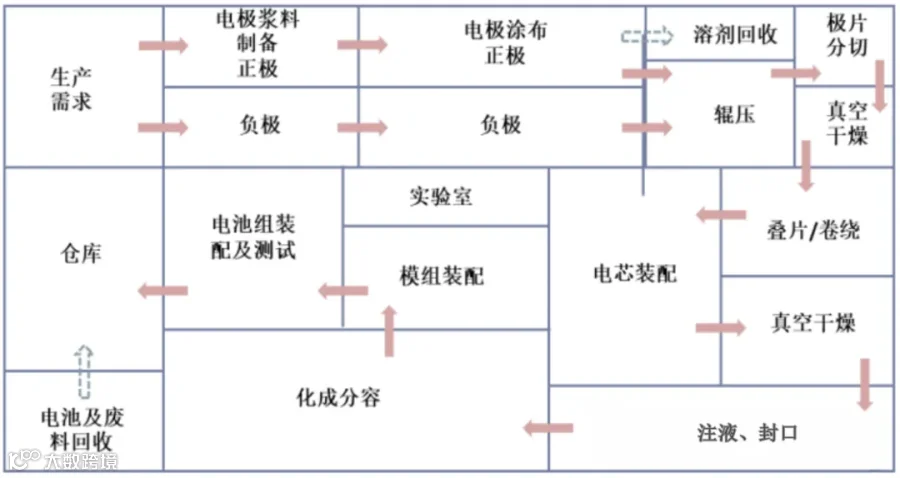

钠离子电池生产线示意图



电池封装和装配



电池封装

封装过程包括电池芯的装入、密封、注液、热封等步骤。封装过程中的质量控制至关重要，必须严格按照工艺规范进行操作。首先通过热压和超声波焊接等方法，将封装材料与电池芯紧密结合；其次通过精密注液设备，将电解液均匀注入电池芯内部；最后通过加热封装材料，使其紧密贴合在一起，形成完整的封装结构。

电池装配

电池装配包括封装形式的选择、封装材料的选择和封装过程的质量控制。常见的封装形式有软包、硬壳和圆柱形等。封装形式的选择取决于电池的应用场景和性能要求。

封装形式

软包封装通过铝塑膜进行密封，具有轻量化和良好的柔韧性，适用于便携式设备和动力电池。
硬壳封装通过金属壳体进行密封，具有优良的机械强度和防护性能，适用于汽车和储能系统。
圆柱形封装通过金属壳体和卷绕电极进行密封，具有成熟的工艺和稳定的性能，广泛应用于小型电子设备和动力电池。

封装材料

封装材料的选择主要考虑其耐化学性、耐热性和机械强度。常用的封装材料有铝塑膜、铝壳等。铝塑膜具有良好的气密性和柔韧性，适用于软包电池的封装，铝塑膜的质量直接影响电池的密封性能和循环寿命；铝壳具有优良的机械强度和防护性能，适用于硬壳和圆柱形电池的封装，铝壳的厚度和加工精度对电池的安全性和可靠性有重要影响。

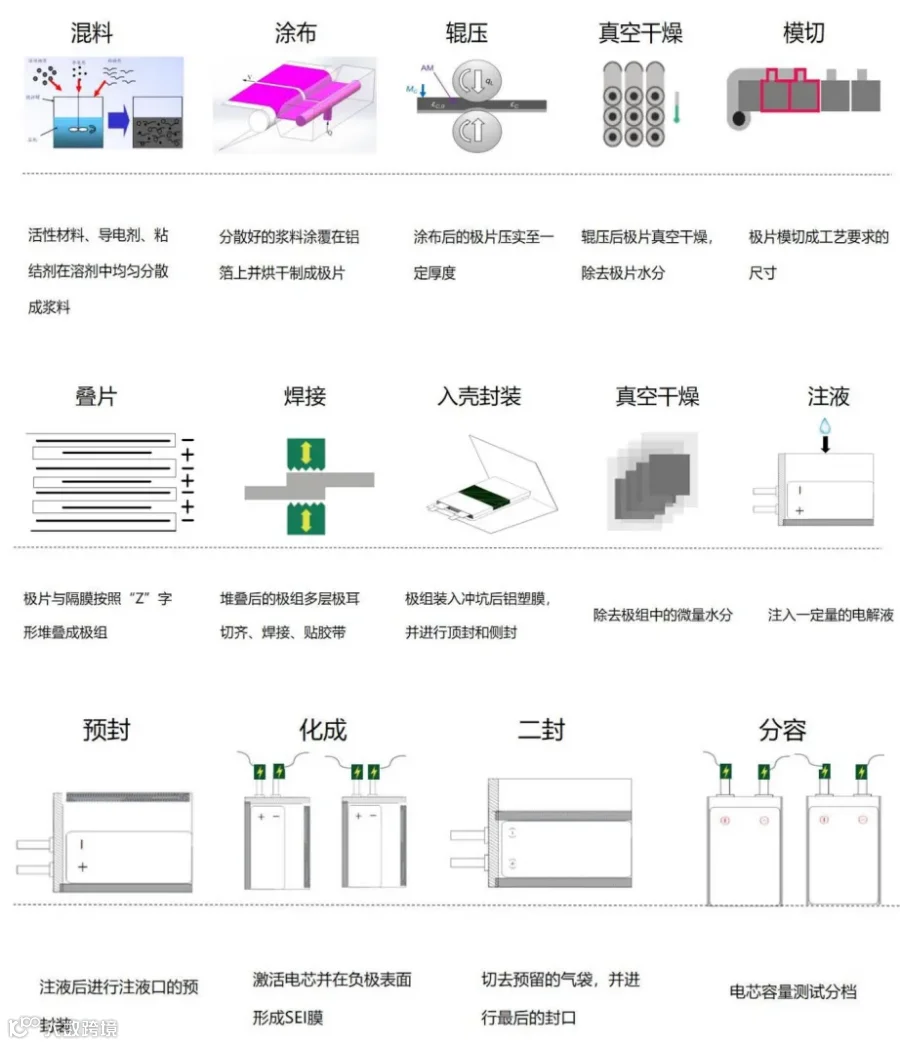

钠离子电池工艺流程



成品检测与测试



 封装后的电池需要经过一系列的检测与测试，以确保其性能和安全性。

电化学性能测试

电化学性能测试包括容量测试、循环寿命测试、倍率性能测试等。这些测试可以评估电池的实际容量、循环稳定性和快充快放能力。

机械性能测试

机械性能测试主要包括振动测试、跌落测试、挤压测试等，以确保电池在使用过程中的机械可靠性。

安全性能测试

安全性能测试包括短路测试、过充过放测试、针刺测试等，以评估电池在极端条件下的安全性。

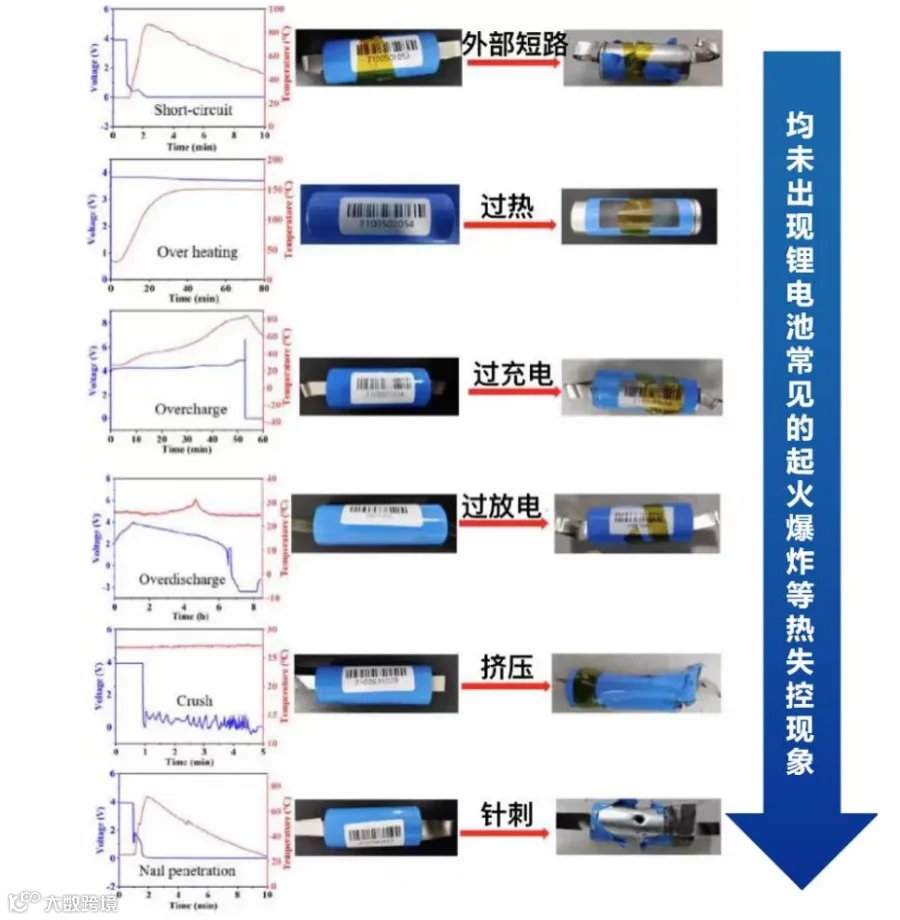

钠离子电池安全测试结果



生产环境与安全管理



生产环境

钠离子电池的生产环境要求严格的洁净度和温湿度控制。洁净度控制通过空气净化和工艺防护措施，可以避免杂质对电池性能的影响；温湿度控制通过空调和湿度控制设备，保持生产环境的恒定温度和湿度，避免材料变形和性能波动，确保生产过程的稳定性和一致性。

安全管理

生产过程中需要采取严格的安全措施，包括防火、防爆、防化学污染等。员工需要经过专业培训，严格遵守操作规程，以确保生产安全。

防火措施

通过设置防火墙、安装火警探测器和配备灭火设备，预防和控制火灾风险。生产车间需配备完善的消防系统，并定期进行消防演练。

防爆措施

通过安装防爆设备和采取防爆工艺，预防生产过程中可能发生的爆炸风险。关键设备需符合防爆标准，生产工艺需严格控制可燃物的使用。

防化学污染

通过设置隔离区域和使用防护设备，避免有害化学物质对环境和人员的影响。生产过程中需严格控制化学物质的使用和排放，确保生产环境的安全。


钠离子电池的生产流程复杂而精细，每个环节都需要严格的控制和优化。只有在材料、工艺、环境和安全等方面做到全面把控，才能生产出高性能、高安全性的钠离子电池，满足市场的需求。我们期待钠离子电池技术在未来能够进一步突破，为全球能源转型和可持续发展提供更加可靠的解决方案。
