大数跨境
首页
>
固态电池 最新突破汇总！
>

固态电池 最新突破汇总！

固态电池 最新突破汇总！ 新能源电池储能科技
2024-07-30
2
导读：近期关于固态电池的新思路、新方法如下，部分成果摘录自高校及科研单位官网报道。1：无负极全固态电池，最新Nature Energy！
近期关于固态电池的新思路、新方法如下，部分成果摘录自高校及科研单位官网报道。
1：无负极全固态电池，最新Nature Energy！
美国加州大学圣地亚哥分校Ying Shirley Meng孟颖团队在Nature Energy上发表了题为“Design principles for enabling an anode-free sodium all-solid-state battery”的论文，这项研究提出了一种解决方案，通过使用电化学稳定的固体电解质和施加堆栈压力，实现致密金属钠的沉积，克服了两大挑战。此外，发现铝集流体与固体电解质可以实现紧密的固-固接触，在高面容量和电流密度下实现高度可逆的钠电镀和剥离。这种设计以前在使用传统铝箔时无法实现。本研究展示了一种无钠阳极全固态电池，经过数百次循环，表现出稳定的循环性能。

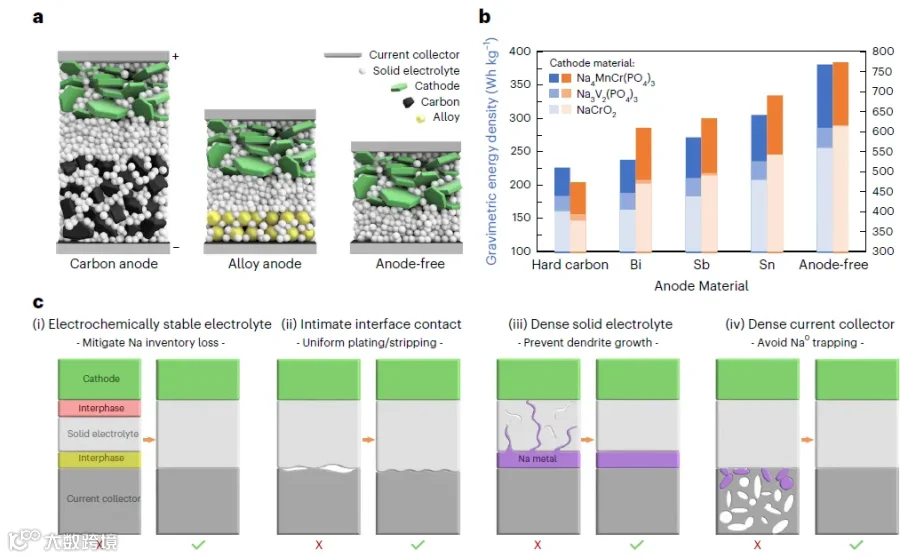

图1、无阳极原理图和能量密度计算。a，碳阳极、合金阳极和无阳极配置的电池原理图。b，各种钠阳极材料的理论能量密度比较。c，实现无阳极全固态电池的四个要求示意图。© 2024 Springer Nature
2：北理工黄佳琦课题组Adv. Mater. ：高安全固态金属锂电池

北京理工大学前沿交叉科学研究院黄佳琦教授课题组在高安全固态金属锂电池设计方面取得重要研究进展，相关成果以“TIntrinsically Safe Lithium Metal Batteries Enabled by Thermo-electrochemical Compatible In-situ Polymerized Solid-state Electrolytes”为题发表在材料类顶级国际期刊《Advanced Materials》（《先进材料》，影响因子27.4）。本文的通讯作者为北京理工大学黄佳琦教授、袁洪副教授，第一作者为北京理工大学前沿交叉科学研究院/材料学院博士研究生杨世杰。
由于固态电解质具有固有的高热稳定性、不流动性和正/负极兼容性，因此电解质的固态化成为解决电池的安全性问题的终极方案。自支撑固态电解质具有较差的电极/电解质界面接触，不利于电池长期稳定循环，而原位聚合电解质因较好的界面接触和较低的界面电阻而受到越来越多的关注。然而，传统的聚烯烃基聚合物电解质通常需要添加额外的液态电解质，这不可避免地会影响电池的安全性。原位聚合1,3-二氧戊环（PDOL）是一种通过DOL开环聚合获得的聚醚基电解质，其不仅拥有较高的锂离子电导率(>1 mS cm−1)，且与金属锂负极具有出色的兼容性而广受赞誉。尽管PDOL电解质不需要添加液态润湿剂，但DOL单体的残留和低聚物的存在会降低电池的安全性。一旦电池温度超过110 ℃，PDOL电解质就会发生热分解，生成气态易燃小分子产物（如DOL、甲醛等），影响电池安全性能。事实上，金属锂电池的热安全性主要与电解质的热稳定性及其在高温下与金属锂负极的相容性有关。因此，同时实现PDOL的高热稳定性与高电化学稳定性仍然是安全性金属锂电池的巨大挑战。

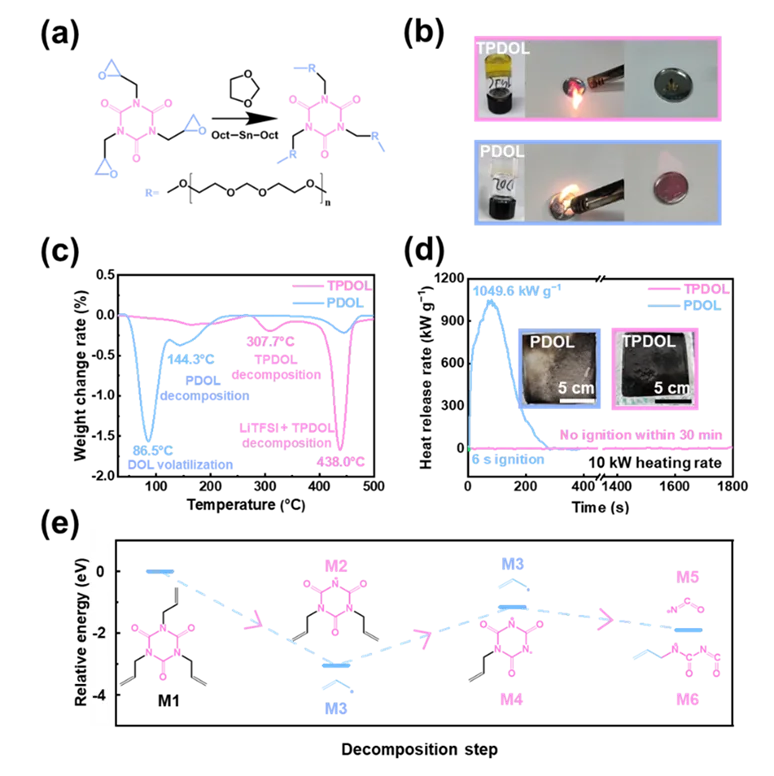

设计的功能性TGIC交联剂可以与DOL的共聚，同时提高了聚合电解质的热性能和电化学性能，有效地提高了聚合电解质的热稳定性，TPDOL电解质的热分解被明显抑制，与PDOL电解质相比，其热稳定温度从86.5℃提高到307℃(图1)。
3：Nat Commun：长寿命蠕变型全固态锂电池正极

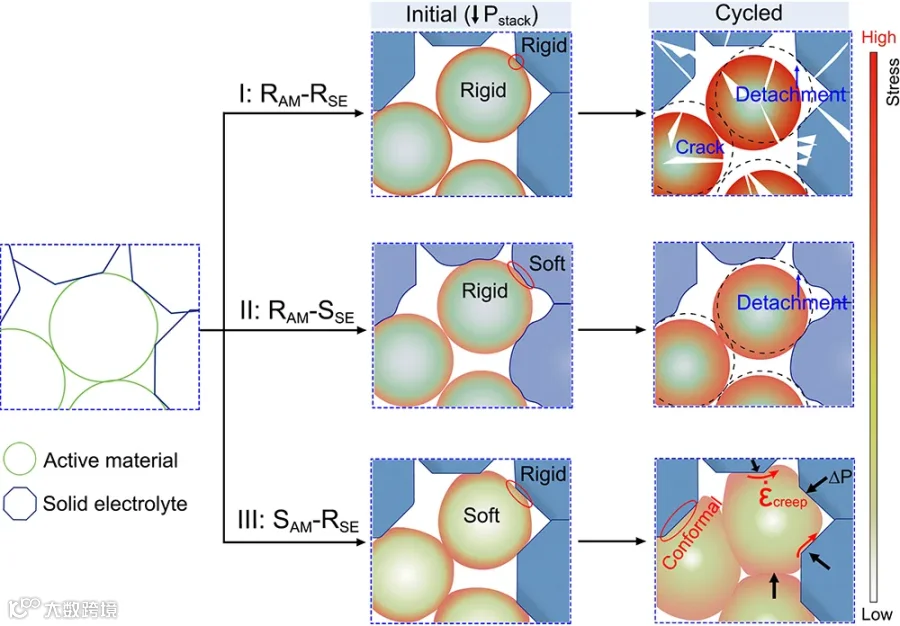

考虑到固态电池独特的结构特性，中国科学院物理研究所/北京凝聚态物理国家研究中心索鎏敏研究员课题组与来自西安交通大学航天航空学院许荣教授合作，提出可以利用锂化应力驱动可蠕变活性材料随循环的持续蠕变，形成动态演化的保形界面，改善颗粒间接触同时耗散应力，提高结构完整性。作者使用可蠕变 Se 合金电极材料和离子/电子一体化传输的Mo6Se8刚性框架构建了蠕变型全固态硒化物正极，并利用原位SEM和数值分析，深入研究了锂化-应力-蠕变协同演化过程及其对电化学性能的影响。作者观察到刚性Mo6Se8框架可有效约束Se的锂化应变，产生锂化应力梯度，诱导Se蠕变扩散到孔隙空间，同时伴随着内应力释放和反复循环后累积形成的共形界面，有效优化颗粒接触，最终形成长循环下的稳定结构。蠕变型Se-60Mo6Se8（Se-60MSe）正极的体积能量密度高达 2460Wh/L，在 0.5C倍率下可稳定循环 3000周。这种基于固态电极结构特性，从材料本征应力-应变机制出发，将界面接触从传统的被迫接触脱锂转变为随循环的主动跟随性共形演化，可有效提高电极结构稳定性，为未来全固态电池的创新设计提供更多启示。
该工作以“Creep-type all-solid-state cathode achieving long life”为题目，发表在了国际知名期刊Nature Communications上。通讯作者：索鎏敏研究员，许荣教授；第一作者：熊小琳。

4：金属所等揭示全固态锂电正极材料原子尺度失效机制
中国科学院金属研究所沈阳材料科学国家研究中心材料结构与缺陷研究部研究员王春阳，联合美国加利福尼亚大学尔湾分校教授忻获麟团队，基于前期关于液态锂电正极材料失效机制的研究成果，在全固态电池正极材料的失效机制研究方面取得进展。该团队利用人工智能辅助的透射电镜技术揭示了全固态锂电层状氧化物正极材料的原子尺度结构退化机制，并发现其与传统液态电池中的退化机制具有显著差别。

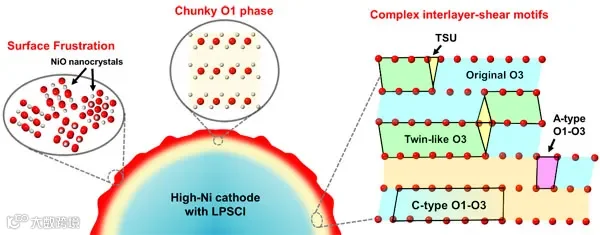

研究表明，全固态电池的晶格失氧和局部应力耦合驱动的表面“晶格碎化”以及脱锂诱发的剪切相变共同导致层状氧化物的结构性能退化。表面“晶格碎化”涉及纳米级多晶岩盐相的形成。这一失效模式在层状氧化物正极材料中被发现。此外，该研究还发现了区别于传统锂离子电池中层状正极的剪切界面新构型和大尺寸O1相的形成。
上述成果拓展了层状氧化物正极的相变退化理论，有望为全固态电池的正极材料和正极/电解质界面优化设计提供理论指导。
相关研究成果以Atomic Origin of Chemomechanical Failure of Layered Cathodes in All-Solid-State Batteries为题发表在《美国化学会志》（JACS）上。

5：中国科大成功开发低成本硫化物固态电解质
中国科学技术大学的马骋教授开发了一种新型硫化物固态电解质。这种固态电解质在展示硫化物固态电解质固有优势的同时，实现了其它硫化物固态电解质所无法达到的极其低廉、适合商业化的成本。在此次的研究中，马骋教授采取了完全不同的策略：他不再致力于降低硫化锂的成本，而是开发了一种不以硫化锂作为原料的硫化物固态电解质——氧硫化磷锂。这种固态电解质可以水合氢氧化锂和硫化磷作为原材料合成。由于这两种物质均成本低廉，氧硫化磷锂的原材料成本仅14.42美元每公斤，不到其它硫化物固态电解质的8%，也远低于50美元每公斤这一商业化的要求，具有很强的成本竞争力。

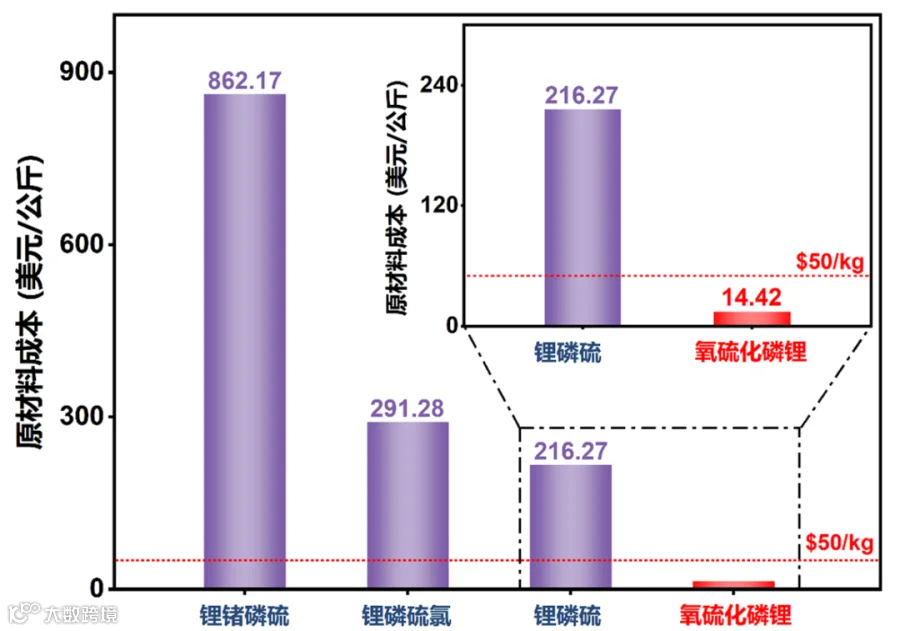

图：氧硫化磷锂和其它硫化物固态电解质的原材料成本比较
同时，氧硫化磷锂也很好的继承了使硫化物固态电解质区别于氧化物、卤化物固态电解质的独特优势：它同时具备极低的密度和良好的负极相容性。氧硫化磷锂的密度仅1.7克每立方厘米，和其它硫化物固态电解质相近，并且低于卤化物（约2.5克每立方厘米）和氧化物固态电解质（大都高于5克每立方厘米）。与此同时，氧硫化磷锂和锂金属、硅这两种高能量密度负极都展示了良好的相容性；它和锂金属组成的对称电池能实现4200小时以上的室温稳定循环，而它和硅负极、高镍三元正极组成的全固态软包电池，在60摄氏度下循环200次后，仍具有89.29%的容量保持率。该成果以“A Cost-Effective Sulfide Solid Electrolyte Li7P3S7.5O3.5 with Low Density and Excellent Anode Compatibility”为题发表在国际学术期刊Angewandte Chemie International Edition上。
来源：材料人、清新电源


中国国际科技促进会新能源电池分会

新能源电池分会是经中国国际科技促进会批准，由相关企业、高等院校、科研院所、社会团体等单位参加的全国性、跨行业、非营利组织。分会是政府与企业的桥梁和纽带，为政府当好参谋，为行业搭好平台，为企业做好服务。

分会的工作重点：做好行业发展的分析研究，为政府相关部门研究制定规划和发展战略提供支撑；促进企业规范化发展，组织推动企业做大做强;推动构建新能源电池体系，促进产业链协同发展；推动行业标准化体系建设,组织开展标准项目的制定和修订工作；基于中国国际科技促进会平台，组织行业大数据采集、统计、分析和研究等工作；推动行业技术进步，组织开展产学研联合项目的技术评价和咨询服务，组织会员单位开展国际经济技术交流合作。

联系我们






电话：010-61598898

邮箱：cpower@188.com

网址：www.ceci.org.cn


【声明】内容源于网络
0
0
新能源电池储能科技
新能源电池储能是战略产业、新兴产业、未来产业，本号专注于推动新能源电池及储能产业绿色低碳、循环发展。
内容 194
粉丝 0
新能源电池储能科技 新能源电池储能是战略产业、新兴产业、未来产业，本号专注于推动新能源电池及储能产业绿色低碳、循环发展。
总阅读70
粉丝0
内容194
