一、电力电缆布线应符合下列规定：
1、电缆布线的敷设方式应根据工程条件、环境特点、电缆类型和数量等因
素，按满足运行可靠、便于维护和技术、经济合理等原则综合确定。
2、电缆路径的选择应符合下列要求：
1)应避免电缆遭受机械性外力、过热、腐蚀等危害；
2)应便于敷设、维护；
3)应避开场地规划中的施工用地或建设用地；
4)应在满足安全条件下，使电缆路径最短。
3、电缆在室内、电缆沟、电缆隧道和电气竖井内明敷时，不应采用易延燃
的外护层。
4、电缆不宜在有热力管道的隧道或沟道内敷设。

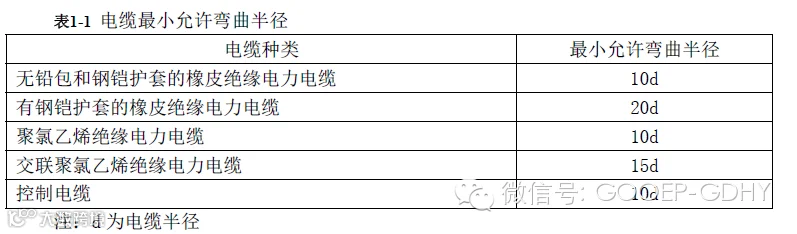

5、电缆敷设时，任何弯曲部位都应满足允许弯曲半径的要求。电缆的最小
允许弯曲半径，不应小于表1-1 的规定。
6、电缆支架采用钢制材料时，应采取热镀锌防腐。
7、每根电力电缆宜在进户处、接头、电缆终端头等处留有一定余量。
二、 电缆埋地敷设应符合下列规定：
1、当沿同一路径敷设的室外电缆小于或等于8 根且场地有条件时，宜采用
电缆直接埋地敷设。在城镇较易翻修的人行道下或道路边，也可采用电缆直埋敷
设。
2、埋地敷设的电缆宜采用有外护层的铠装电缆。在无机械损伤可能的场所，
也可采用无铠装塑料护套电缆。在流沙层、回填土地带等可能发生位移的土壤中，
应采用钢丝铠装电缆。
3、在有化学腐蚀或杂散电流腐蚀的土壤中，不得采用直接埋地敷设电缆。
4、电缆在室外直接埋地敷设时，电缆外皮至地面的深度不应小于0．7m，
并应在电缆上下分别均匀铺设100mm 厚的细砂或软土，并覆盖混凝土保护板或类
似的保护层。在寒冷地区，电缆宜埋设于冻土层以下。当无法深埋时，应采取措
施，防止电缆受到损伤。
5、电缆通过有振动和承受压力的下列各地段应穿导管保护，保护管的内径
不应小于电缆外径的1. 5 倍：
1)电缆引入和引出建筑物和构筑物的基础、楼板和穿过墙体等处；
2)电缆通过道路和可能受到机械损伤等地段；
3)电缆引出地面2m 至地下0．2m 处的一段和人容易接触使电缆可能受到机
械损伤的地方。

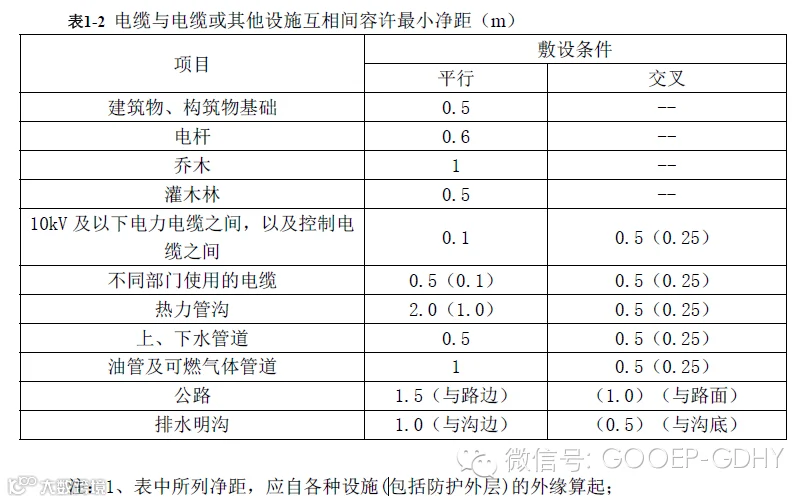

6、埋地敷设的电缆严禁平行敷设于地下管道的正上方或下方。电缆与电缆
及各种设施平行或交叉的净距离，不应小于表2-1 的规定。
2、路灯电缆与道路灌木丛平行距离不限；
3、表中括号内数字是指局部地段电缆穿导管、加隔板保护或加隔热层保护后允许的最
小净距。
7 电缆与建筑物平行敷设时，电缆应埋设在建筑物的散水坡外。电缆进出建
筑物时，所穿保护管应超出建筑物散水坡200mm，且应对管口实施阻水堵塞。
三、 电缆在电缆沟或隧道内敷设应符合下列规定：
1、在电缆与地下管网交叉不多、地下水位较低或道路开挖不便且电缆需分
期敷设的地段，当同一路径的电缆根数小于或等于18 根时，宜采用电缆沟布线。
当电缆多于18 根时，宜采用电缆隧道布线。

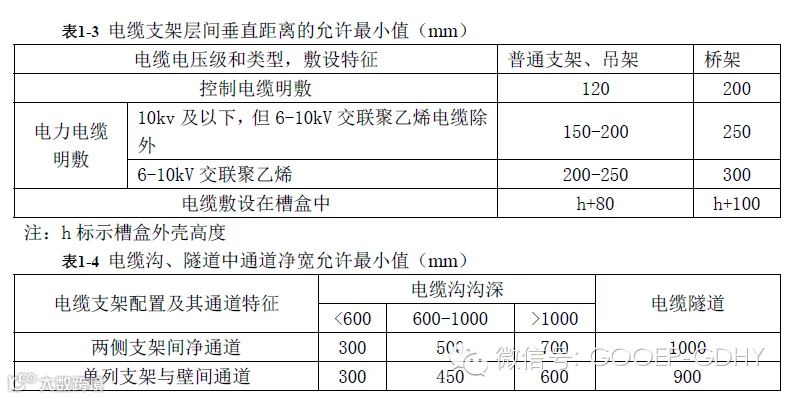

2、电缆在电缆沟和电缆隧道内敷设时，其支架层间垂直距离和通道净宽不
应小于表2-2 和表2-3 的规定。
3、电缆水平敷设时，最上层支架距电缆沟顶板或梁底的净距，应满足电缆
引接至上侧柜盘时的允许弯曲半径要求。

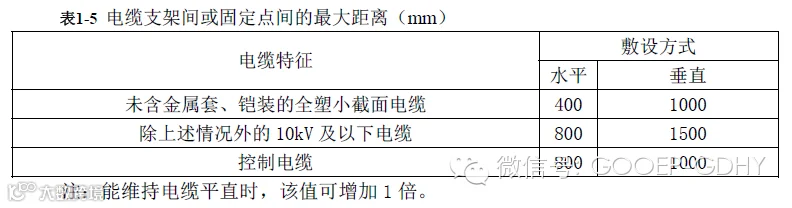

4 、电缆在电缆沟或电缆隧道内敷设时，支架间或固定点间的距离不应大于
表2-4 的规定。
5、电缆支架的长度，在电缆沟内不宜大于0.35m；在隧道内不宜大于0.50m。
在盐雾地区或化学气体腐蚀地区，电缆支架应涂防腐漆、热镀锌或采用耐腐蚀刚
性材料制作。
6、电缆沟和电缆隧道应采取防水措施，其底部应做不小于0.5％的坡度坡
向集水坑<井)。积水可经逆止阀直接接人排水管道或经集水坑(井)用泵排出。
7、在多层支架上敷设电力电缆时，电力电缆宜放在控制电缆的上层。lkV
及以下的电力电缆和控制电缆可并列敷设。
当两侧均有支架时，lkV 及以下的电力电缆和控制电缆宜与lkV 以上的电力电缆
分别敷设在不同侧支架上。
8、电缆沟在进入建筑物处应设防火墙。电缆隧道进入建筑物及配变电所处，
应设带门的防火墙，此门应为甲级防火门并应装锁。

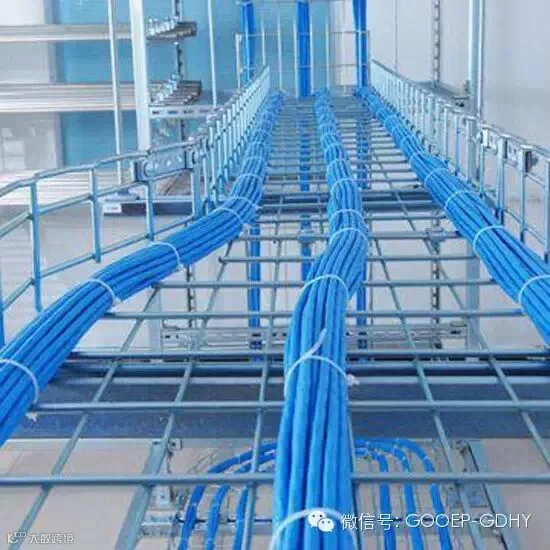

9、隧道内采用电缆桥架、托盘敷设时，应符合本规范第8．10 节的有关规
定。
10、电缆沟盖板应满足可能承受荷载和适合环境且经久耐用的要求，可采用
钢筋混凝土盖板或钢盖板，可开启的地沟盖板的单块重量不宜超过50kg。
11、电缆隧道的净高不宜低于1．9m，局部或与管道交叉处净高不宜小于
1．4m。隧道内应有通风设施，宜采取自然通风。
12、电缆隧道应每隔不大于75m 的距离设安全孑L(人孔)； 安全孔距隧道
的首、末端不宜超过5m。安全孔的直径不得小于o．7m。
13、电缆隧道内应设照明，其电压不宜超过36V，当照明电压超过36V 时，
应采取安全措施。
14、与电缆隧道无关的其他管线不宜穿过电缆隧道。

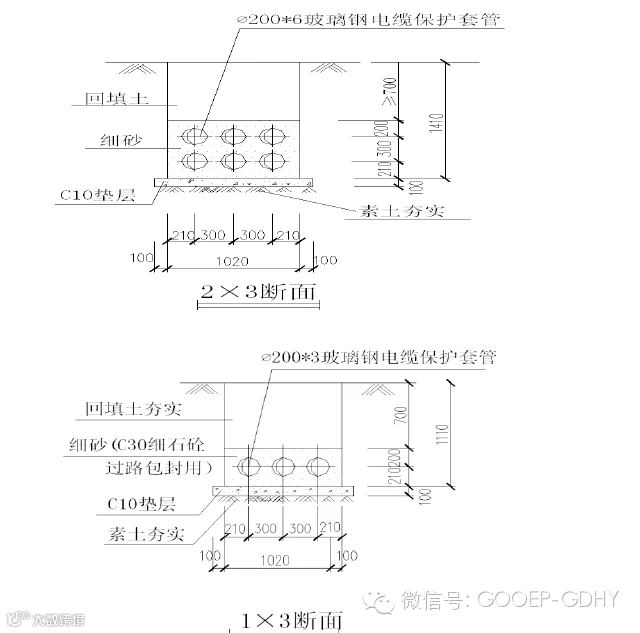

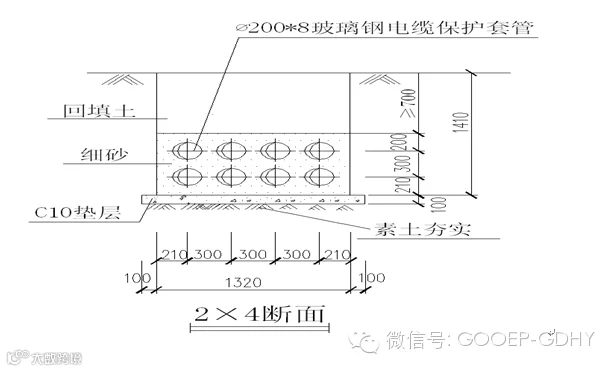

四、电缆在排管内敷设应符合下列规定：
1、电缆排管内敷设方式宜用于电缆根数不超过12 根，不宜采用直埋或电缆
沟敷设的地段。
2、电缆排管可采用混凝土管、混凝土管块、玻璃钢电缆保护管及聚氯乙烯
管等。
3、敷设在排管内的电缆宜采用塑料护套电缆。
4、 电缆排管管孔数量应根据实际需要确定，并应根据发展预留备用管孔。
备用管孔不宜小于实际需要管孔数的10％。
5、 当地面上均匀荷载超过100kN／m2 时，必须采取加固措施，防止排管受
到机械损伤。
6、 排管孔的内径不应小于电缆外径的1．5 倍，且电力电缆的管孔内径不
应小于90mm，控制电缆的管孔内径不应小于75mm。
7、 电缆排管敷设时应符合下列要求：
1)排管安装时，应有倾向人(手)孔井侧不小于0．5％的排水坡度，必要时
可采用人字坡，并在人(手)孔井内设集水坑；
2)排管顶部距地面不宜小于0．7m，位于人行道下面的排管距地面不应小于
0．5m；
3)排管沟底部应垫平夯实，并应铺设不少于80mm 厚的混凝土垫层。
8、 当在线路转角、分支或变更敷设方式时，应设电缆人(手)孔井，在直线
段上应设置一定数量的电缆人(手)孔井，人(手)孔井间的距离不宜大于lOOm。
9、 电缆人孔井的净空高度不应小于1．8m，其上部人孔的直径不应小于
0．7m。

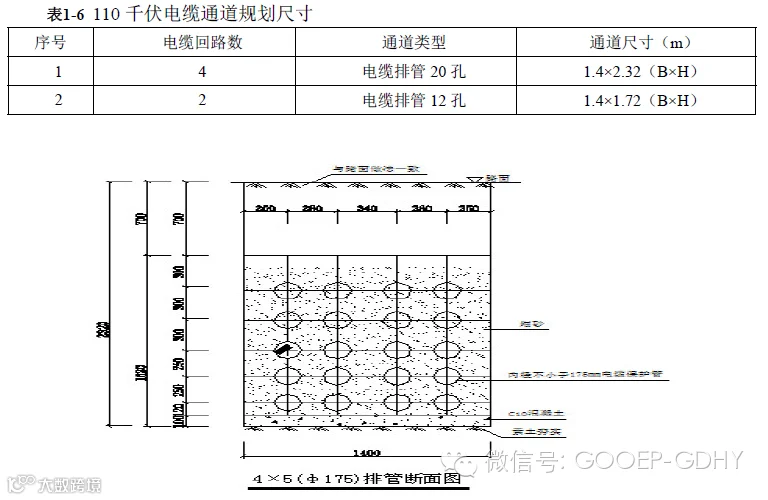

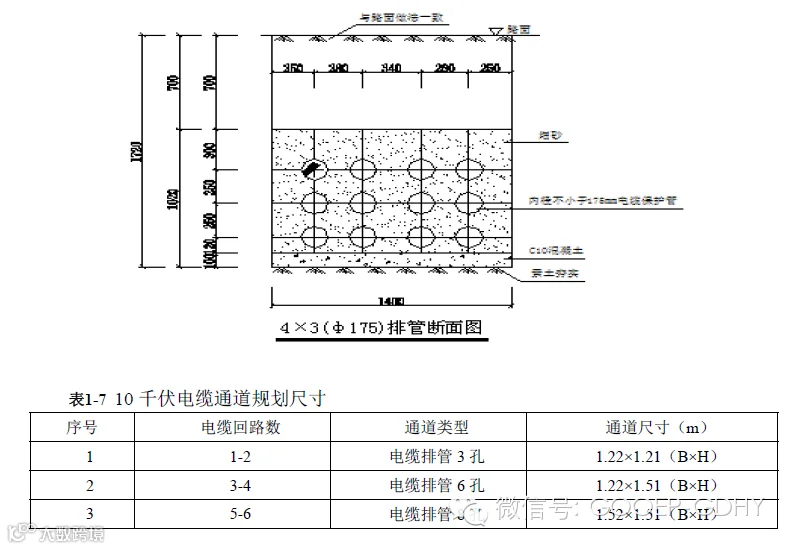

五、电缆隧道断面尺寸根据《城市电力电缆线路设计技术规定》（DL/T
5221-2005）中关于电缆支架的层间垂直距离、隧道净高度、隧道净宽的有关规
定以及电缆支架的长度确定。可按下表选取。
