在钣金加工、机械制造领域，工程师都遇到过这样的场景：三维模型建好了，二维平面展开图却要手动绘制，折弯顺序和下料尺寸稍有不慎就会算错，导致材料报废、返工重来。
中望3D能够自动生成钣金二维平面展开图。借助分步展开、配置表管理、工程图输出等功能，工程师可以清晰呈现板料的折弯过程，并导出为DXF/DWG格式，无缝对接二维CAD设计流程。
今天，望Sir带你实操中望3D这套自动生成流程，让下料出图变得省心又精准。
文末还有中望3D 30天免费激活码领取方式，千万别错过！
话不多说，马上来看实操教程👇
图文教程
Ps.喜欢跟随视频学习的小伙伴
可跳至文末【教学视频】版块学习
打开中望3D。
一、分布展开钣金
点击【钣金】-【展开】命令，选择展开实体和一个固定面，然后选择一个如图1所示的一个折弯面，点击【确定】即可得到图2的效果。

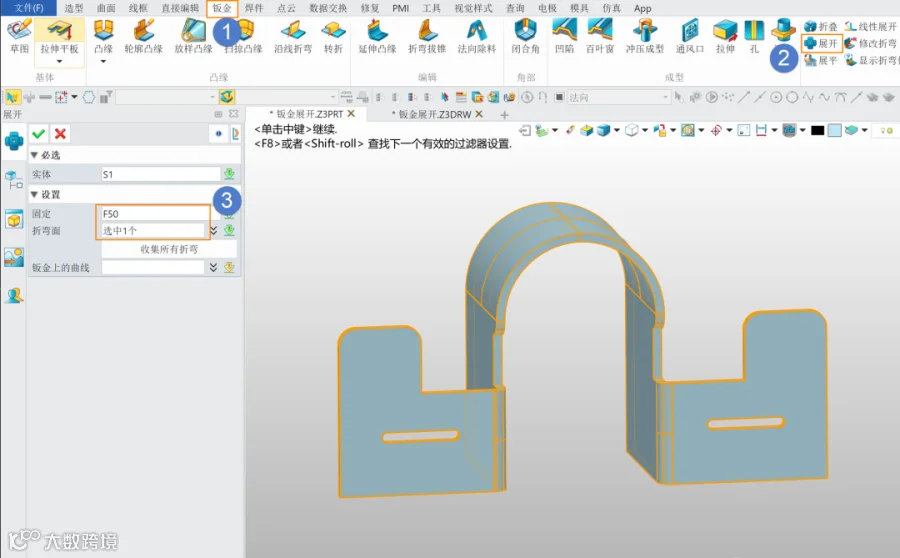

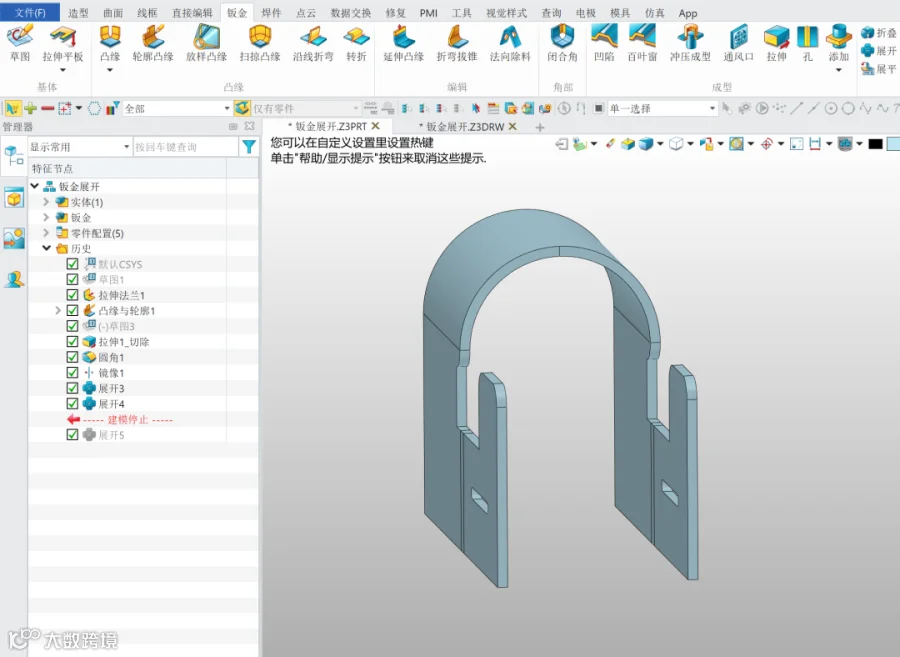

图1 钣金展开

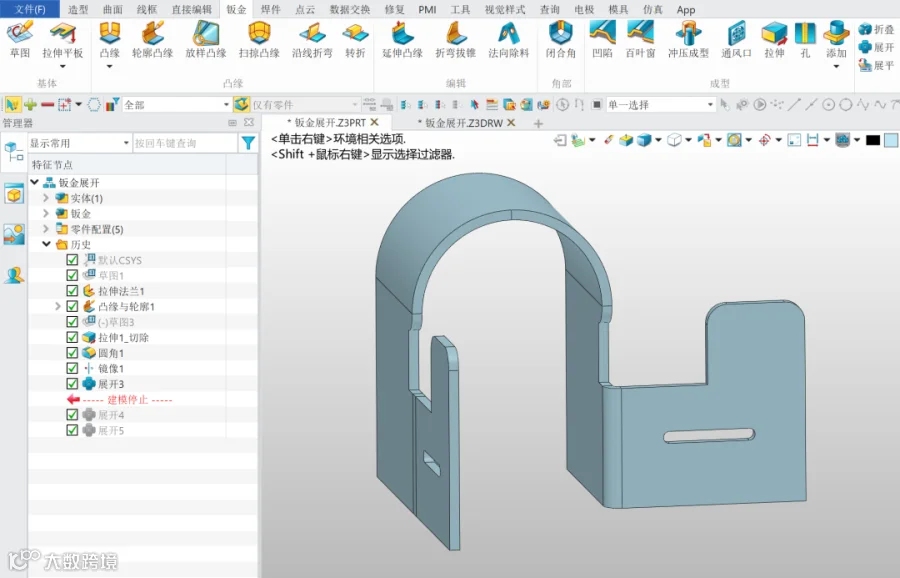

图2 展开第一部分
继续上面的操作，依次分别展开第二部分（图3所示），直至全部（图4所示）。
图3 展开第二部分

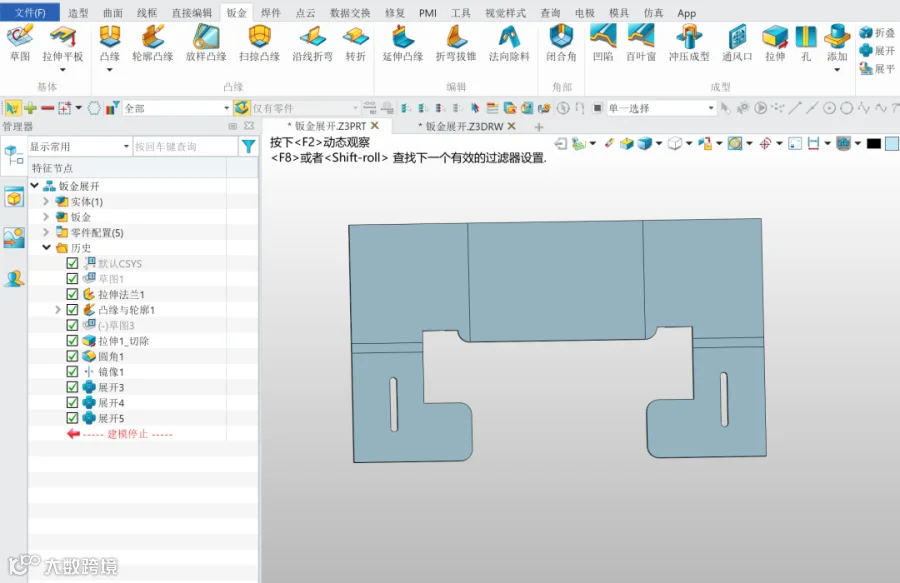

图4 全部展开
二、创建配置
点击【工具】-【配置表】命令，配置表【过滤器】中选择【特征】把历史建模步骤显示出来，勾选所有的“展开”步骤，它们即出现在配置列表中。新建3个配置，并且分别设置3个展开特征的勾选状态，并分别取易于识别的名称，如图5所示。

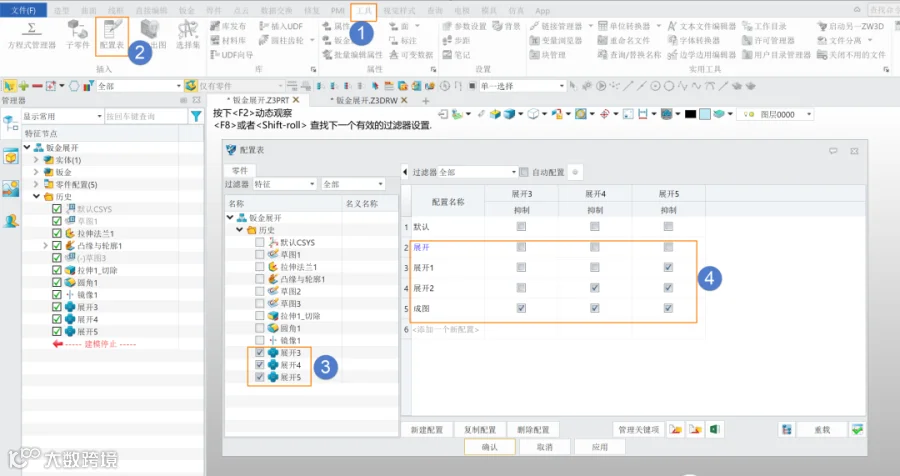

图5 配置钣金展开配置表
三、创建展开工程图
点击【布局】-【标准视图】命令，在弹出的标准视图对话框中，如图6所示，点击【设置】-【高级】，即可看到前面创建的配置，先选择【展开】，然后设置合适的图纸比例和视图方位，当视图的摆放方位不合适时，可以借助【定向视图工具】摆正到想要的方位。

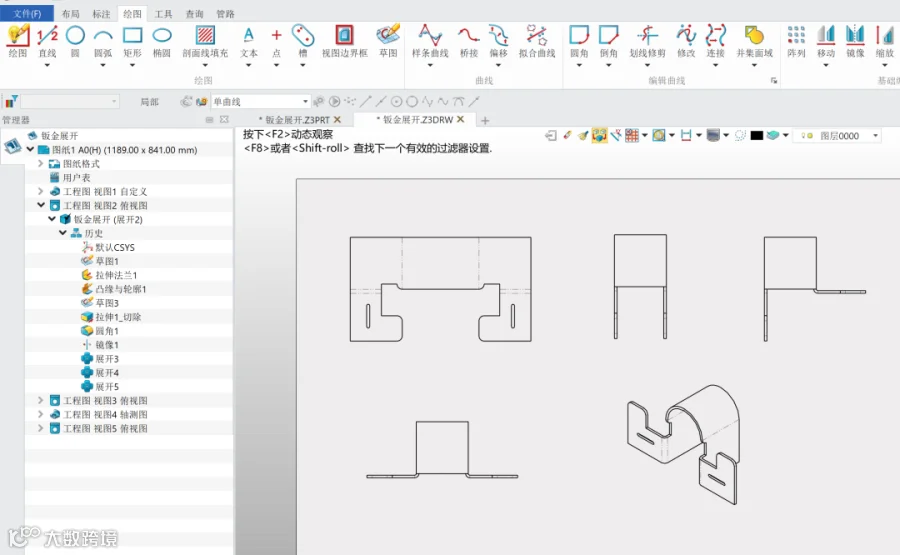

同样的操作步骤，分别选择其它的配置，得到展开过程的各个视图，如图7所示。

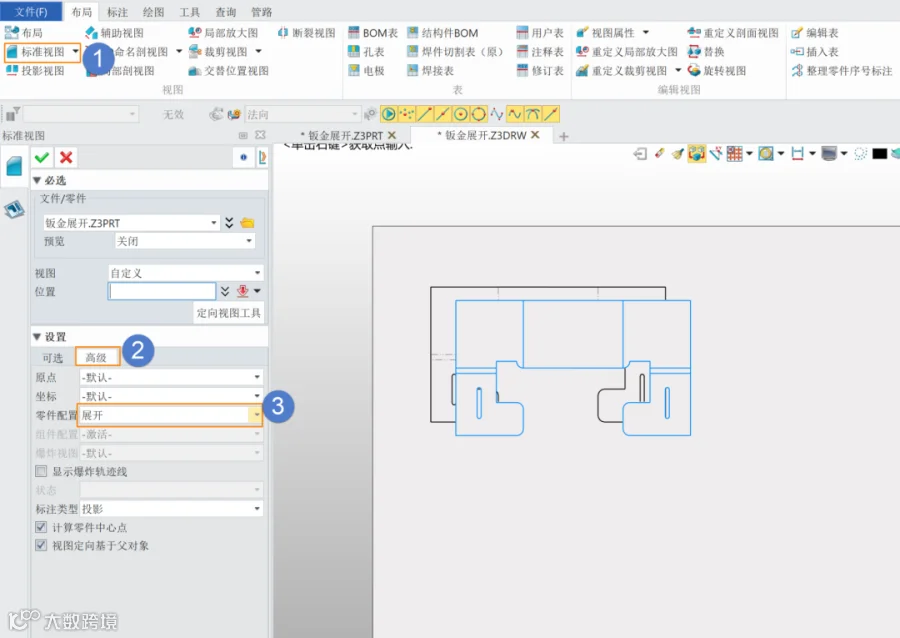

图6 利用配置生成视图
图7 所有展开视图

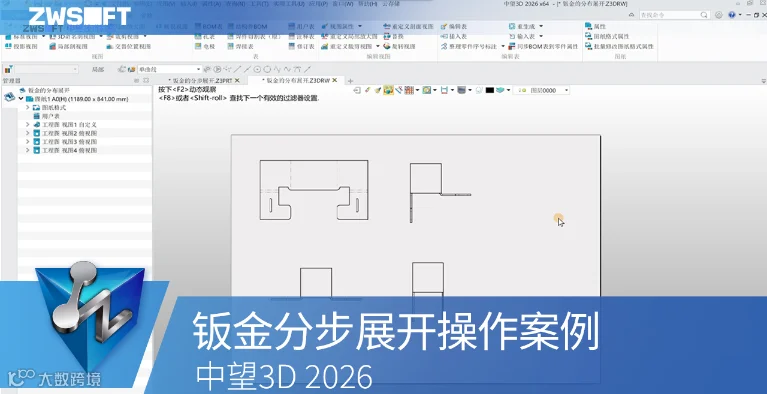

教学视频
点击图片进入中望技术社区查看↓
中望3D 钣金分步展开操作案例
中望3D的钣金展开功能
不仅让二维展开图的生成变得自动准确，
还可以轻松应对复杂钣金件的工艺表达。
