设计图纸是航空飞行控制领域贯穿研发、生产、运维全生命周期的核心技术载体。国内某飞行控制领域科研机构（以下简称“该机构”），日常需处理大量高精度PDF电路图与机械图，随着多专业协同与版本迭代日益高频，机械图的版本对比需求尤为迫切——元件增减、编号改动等关键变更，需通过图纸对比功能快速核查，以保障图纸的一致性与规范性。为此，该机构计划将PDF图纸对比功能集成至自有业务系统，打造可供各业务线调用的内部公共服务模块。
近期，福昕PDF SDK基于图纸对比解决方案，成功为该机构构建高精度智能比对能力，实现了复杂工程图纸的快速差异识别与标准化输出，助力研发协同效率与图纸管理水平的全面提升。
核心技术：像素级叠加比对，差异精准可见
图纸对比解决方案采用像素级叠加对比原理，将两份文档中存在差异的线条或文字，通过红蓝双色高亮叠加至PDF原图层进行展示，差异区域清晰可辨，可精准捕捉图纸细微改动，帮助设计、审图人员快速区分和定位变更，避免相同内容误标记，提升对比效率。

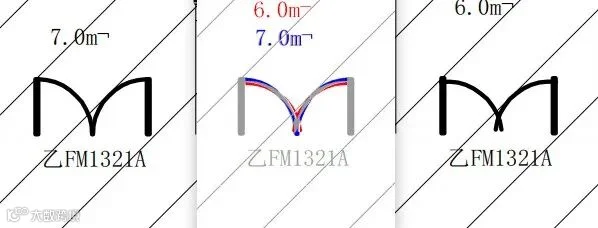

图示：建筑图纸对比效果
相比传统对象解析方案，该技术能更有效适应工程图纸中复杂矢量元素、特殊字体及多样化绘图规范，精准捕捉元件增减、编号调整、结构优化等关键变更，避免疏漏。
能力嵌入：让图纸比对融入研发流程
图纸对比完成后，依托PDF SDK完善的PDF编辑接口,系统会自动生成包含对比图号、对比结果等关键信息的标准化封面页，格式统一、布局规范，满足该机构对技术文档的归档与标准化管理需求，让比对结果真正成为一份可流转、可追溯的正式技术文件。
在业务集成层面，该机构无需对现有系统进行大规模改造，即快速完成了图纸对比功能的嵌入部署。这一能力上线后即成为机构内部的公共服务模块，各业务线均可直接调用，设计人员只需一键操作即可完成当前图纸与历史版本的比对，不再需要频繁切换第三方工具，跨团队的协作效率得到切实提升。
场景优化：面向工业级图纸的专项能力保障
针对航空图纸幅面大（A0/A1）、线条细密、复杂度高的现实挑战，福昕PDF SDK进行了专项场景优化，确保高精度比对能力在严苛的工业场景中稳定运行：
1️⃣高清晰度与精准定位。
支持灵活调整渲染分辨率，彻底解决线条过细导致的显示模糊问题；同时可优化抗锯齿模式，消除过渡像素干扰，确保差异标记清晰、准确，让设计人员快速定位元件增减、编号改动等关键变更。
2️⃣分区渲染机制
针对A0等大图幅、高密度图纸，采用分区域渲染方案，在保证局部细节清晰呈现的同时，避免整体渲染导致的内存溢出，兼顾显示效果与系统稳定性。
3️⃣工业级处理性能
经现场实测，A1规格图纸在400dpi高分辨率叠加渲染场景下，对比速度约5秒/页；A0规格复杂大图幅、高密度机械图，对比速度稳定控制在12秒/页以内，解决了高分辨率与高效处理之间的矛盾。
在航空航天、高端装备等关键制造领域，文档正从静态信息载体转变为核心生产要素与知识资产。福昕PDF SDK持续深耕工业级文档处理场景，以高性能渲染、精准比对与开放集成能力，为行业机构提供稳定可靠的文档技术底座。
