导读：一、高压贴片电容分类及应用领域在电子电路的应用中很多，随便一个电路板上都有高压贴片电容的存在，

一、高压贴片电容分类及应用领域

在电子电路的应用中很多，随便一个电路板上都有高压贴片电容的存在，那么高压贴片电容有哪些分类呢以及被使用于哪些领域中呢?

高压贴片电容分三大类：

1.温度补偿型NPO介质

NP0又名COG电气性能最稳定，基本上不随温度、电压、时间的改变，属超稳定型、低损耗电容材料类型，适用在对稳定性、可靠性要求较高的高频、特高频、甚高频电路中。

2.高介电常数型X7R介质

X7R是一种强电介质，因而能制造出容量比NPO介质更大的电容器。这

种电容器性能较稳定，随温度、电压时间的改变，其特有的性能变化并不

显著，属稳定电容材料类型，使用在隔直、耦合、傍路、滤波电路及可靠

性要求较高的中高频电路中。

3.半导体型X5R介质。

X5R具有较高的介电常数，常用于生产比容较大、标称容量较高的大容量

电容器产品。但其容量稳定性较X7R，容量、损耗对温度、电压等测试条

件较敏感，主要用在电子整机中的振荡、耦合、滤波及傍路电路中。

优点：封装体积小,质量稳定，绝缘性能高，耐高压。

缺点：容量较小，目前最大100UF，易于被脉冲电压击穿。

性能参数：

1.材质NPO(COG).X7R.X5R.Y5V

2.容量0.1PF-100PF-1NF-1UF-100UF

3.电压6.3V-100V-1KV-2KV-5KV

4.封装0201-0805-1206-1812-2225

主要应用领域:

高压贴片电容产品被广泛应用于模块电源、汽车电子，通讯电源，LED照明电源等领域，有着广阔的应用发展前景。

深圳市柔果科技有限公司提供原装进口及国产各品牌的IC器件，及被动器件主要有三星、国巨、风华、三环贴片电容，提供风华、厚声贴片电阻、AVX钽电容、贴片电感等渠道经销。

一、数码管的工作原理。

数码管的基本概念

图1：四段数码管

要想了解数码管我们首先要了解数码管的组成单元——发光二极管。

发光二极管：简称为LED。由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。通过电子与空穴复合释放能量发光，它在照明领域应用广泛。早期只能发出低光度的红光，之后发展出其他单色光的版本，时至今日能发出的光已遍及可见光、红外线及紫外线，光度也提高到相当的光度。

LED数码管：（LED Segment Displays）是由多个发光二极管封装在一起。“8”字数码管的有7段发光二极管组成，一般情况下分为两大类：共阴数码管和共阳数码管。

共阳数码管;是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。

共阴数码管:是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。

数码管的引脚图

数码管的引脚图的定义

图2：二极管管脚图

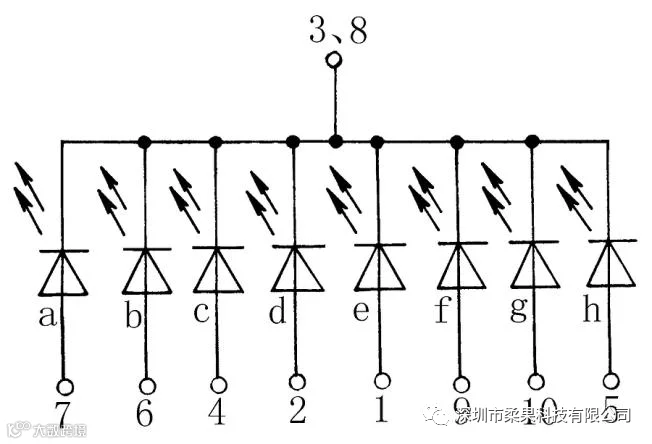

图3：数码管各段电路图

图4：数码管引脚命名

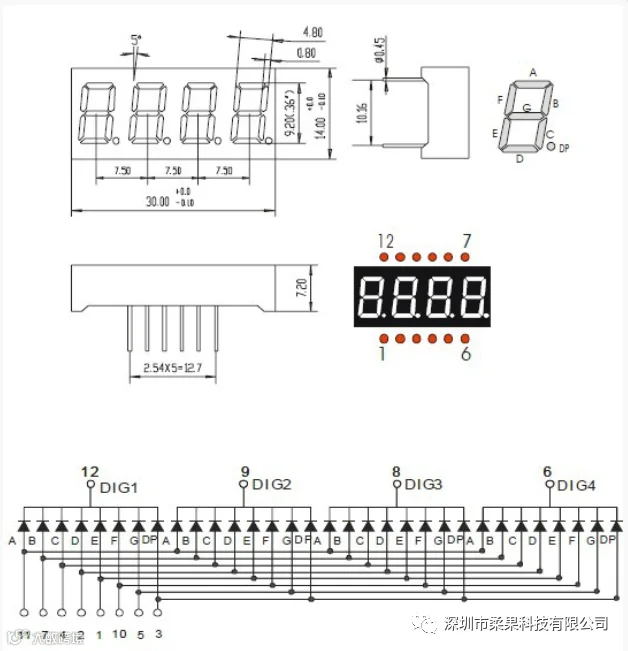

多位数码管

图5：四位数码管实物图

图6：四位数码管原理图

1、2、3、4、5、7、10、11为段选，6、8、9、12为四个数码管的位选。

四位数码管共阴共阳的判断：

将6、8、9、12中的任意- -脚接电源+1.5-一+2.0v (若太大可能烧坏数码管)，1、2、3、4、5、7、10、11的任意一脚接电源负极，若数码管有一.段亮，则说明该四位数码管为共阳，反之则为共阴。

四位数码管的点原理：

数码管根据位数不同，其封装的引脚也各不相同。但其内部都是将单个数码管的段选线a,b,c,d,e,f,g,dp对应连接在一起，公共极则相互独立。使用时分别通过控制不同的位选线（即单个数码管的公共极）来控制单个数码管的显示。以人眼难以分辨的速度进行刷新显示，即可达到多个数码管同时显示的效果。

在动态扫描的过程中由于刷新速度极快，所以我们看到的就是一个不变的静态显示画面。比如要想驱动一个四位数码管，我们就需要对每一个数码管使能端进行快速依次使能。

我们知道要使二极管点亮，那么必须给二极管的阳极加上正向电压，阴极接地。COM口轮流使能使得同一时刻，只有一位数码管被点亮，不同COM口使能时对应设置SEG口的电平组合，就可以达到每个数码管显示不同数字的效果。下面是驱动共阳极数码管时COM口的电平示意图：

图7：驱动共阳极数码管时COM口的电平示意图

三、电阻电容的使用

先说说贴片电阻。现在的贴片电阻普遍都采用了金属氧化膜工艺。贴片电阻一般不会像直插电阻那样用刻螺旋线的方式调节电阻，并且贴片电阻又没有引脚，所以贴片电阻的寄生电感几乎为零。

而关于压电效应，这个贴片电阻也小到不可测，不会引入非线性失真。
贴片电阻的唯一的弱点是，由于体积的缘故，功率不会太大。不过只要不是大功率的地方就OK。

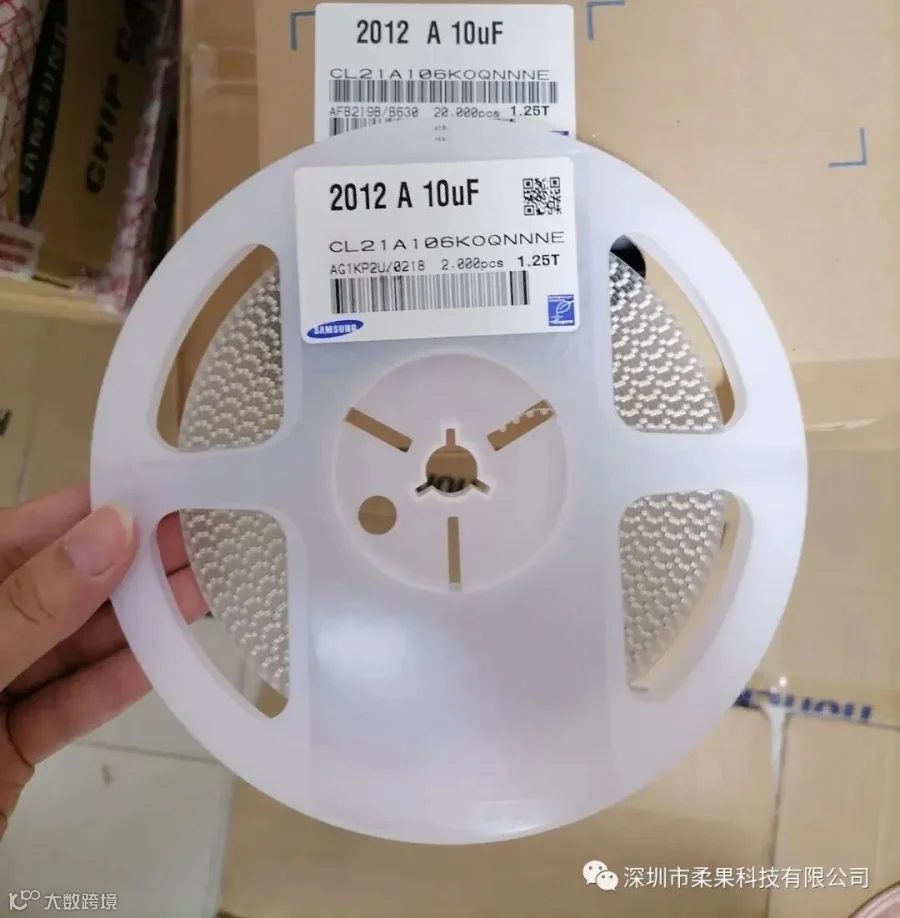

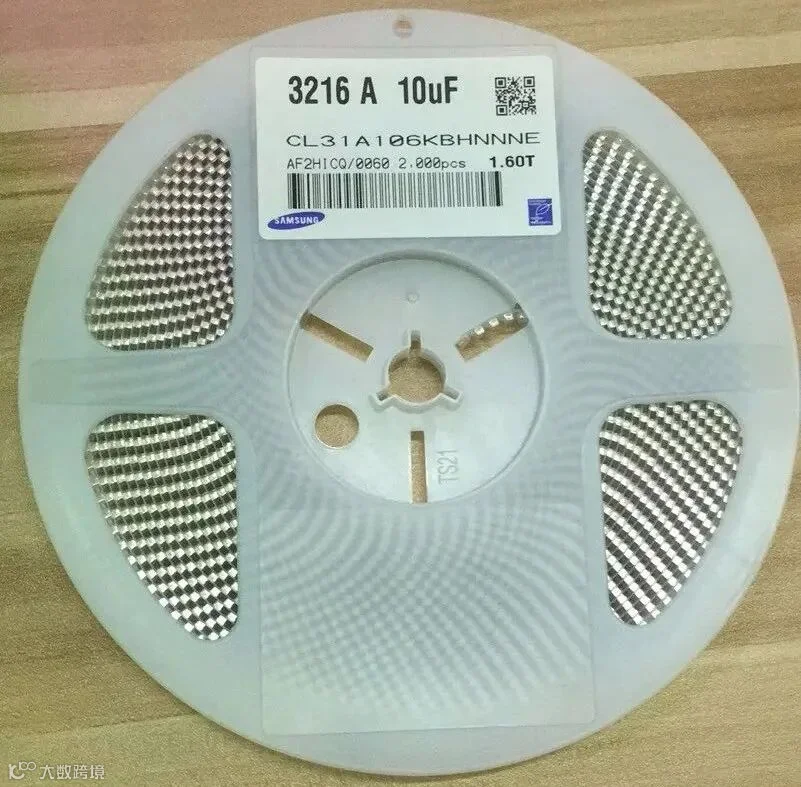

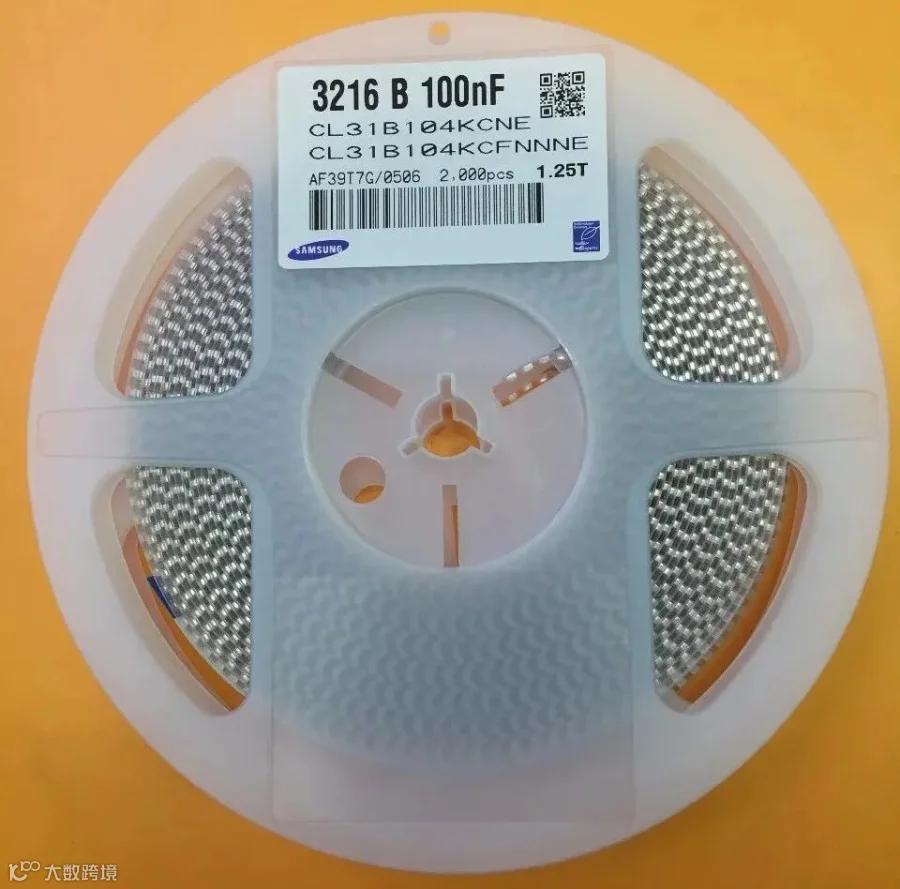

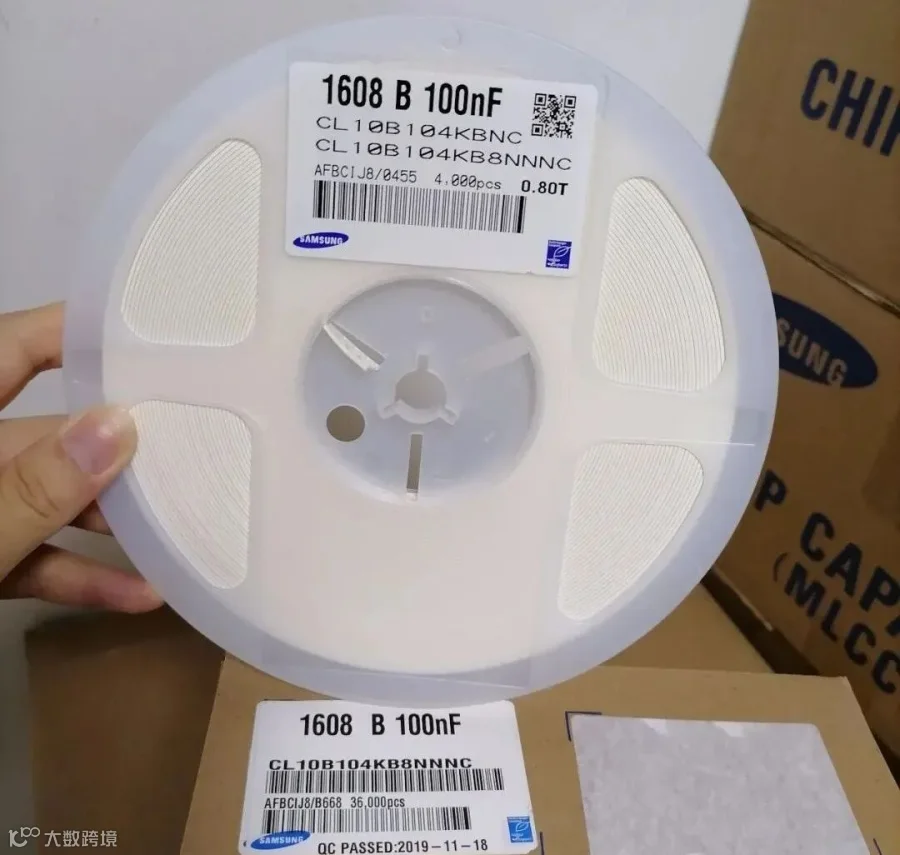

贴片电容就复杂多了。本身电容这东西就是体积越小越难做。下面是常用的贴片电容种类，按材质分的，

Y5V最便宜，最常见，最差。温度特性差，压电效应显著。X5R，X7R 比Y5V好些，但是仍不理想。一些文章常说的MLCC一般就是指这种。目前0805封装最高可以做到20uF。ESR比较小，用做电源退藕不错，但是不要用做耦合，很差。和瓷片电容一样差。

NPO(COG) 玻璃材质，温度特性和压电效应都非常好，失真方面的指标可以和聚酯薄膜电容相比。但是容量做不大，0805封装最高也就10n上下。有些DAC芯片官方spec上标的NPO就是指这种电容。

以上几种都是无极性的多层工艺的电容，有极性的常见的就是钽电容了。钽电容有一定的压电效应，用做耦合只能说是一般，比不上品质好的铝电解，这个是有公论的了。不过比一些品质差的铝电解还是好些。

我想关于贴片电阻的品质应该不会有啥争议了。当然也可以有特例，就是有人利用电阻的寄生电感来校音的，那就没办法了，不过这种情况可以串个电感进来试试。

而贴片电容，在适当的地方完全可以用NPO电容。而用做耦合的电容好像仍然没有太好选择，暂时还是用铝电解将就下吧，或者用大个的薄膜电容。

但也有一些情况，比如DAC电路中的一些0.1u的退藕电容，这个其实必须用贴片的。因为直插的电容包括引脚在内的走线太长了，不能有效的傍路掉高频噪声。

看见有时候坛子上一帮人讨论这类问题，比如数字地模拟地要不要隔离。很夸张的，DAC里面用个8位单片机还要用光耦隔离开，好像洪水猛兽一般，但是退藕这个问题都是视而不见。然后为一点数字噪声折腾来折腾去。

眼见着一些新型号运放也都只出贴片封装的了，直插的IC是越来越少了，全贴片是迟早的事。希望大家都多采购用柔果科技的贴片电容,贴片IC等。

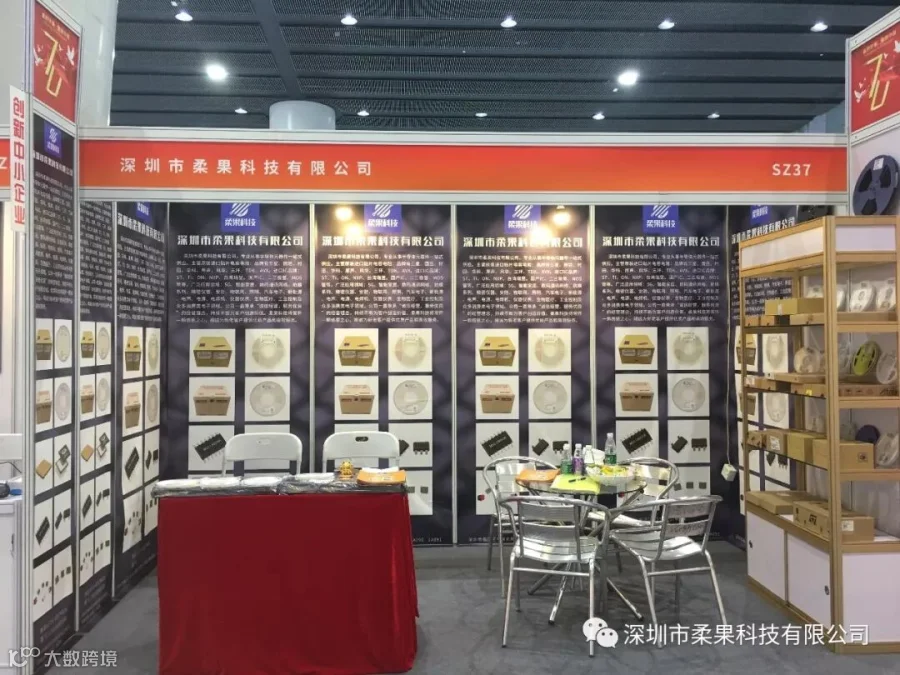

提到贴片电容，这里穿插一条故事，重点是想说说叠层贴片电容，大家对这个好像都不太了解，尤其是柔果科技去内地城市展览，比方成都，上海都市还好，大家都懂得，最搞笑的是去安徽合肥，很多老百姓在展览馆看到我们展览的电容、电阻，以为是曾经那个年代的CD,他们还是从前那个少年，没有一丝丝改变，我们已经不是曾经那个少年。

四、超级电容的应用领域是什么？

1、可作为玩具电动机、语音IC、LED发光器等小功率电器的驱动电源。
2、可在太阳能道灯、警示灯、航标灯等太阳能产品中代替充电电池做LED的电源。
3、可用作小型UPS电源。

4、可用于电子产品的时钟芯片、静态随机存贮器、数据传输系统等微小电流供电的后备电源。如：数码相机

5、掌上电脑、电子门锁、智能电表、远程抄表系统、仪器仪表、程控交换机、税控机、无绳电话等。

6、可在小型充电产品中代替充电电池。如：手摇发电手电筒。
7、可在水表、煤气表中作电磁阀的后备电源。

五、电解电容的应用范围有哪些？

有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时间常数设定、隔直流等作用。一般不能用于交流电源电路，在直流电源电路中作滤波电容使用时，其阳极（正极）应与电源电压的正极端相连接，阴极（负极）与电源电压的负极端相连接，不能接反，否则会损坏电容器。无极性电解电容器通常用于音箱分频器电路、电视机S校正电路及单相电动机的起动电路。
