壁挂炉+地暖系统设计选型，最容易踩坑的就是的二次泵扬程计算：选大了费电；选小了后期循环不畅，房间不热。
那么今天小U就给大家讲透极简可落地的计算方法，不用复杂公式，记住核心逻辑，3分钟就能算出精准扬程！
这意味着：二次侧循环泵的扬程，完全不用考虑一次侧的任何阻力！

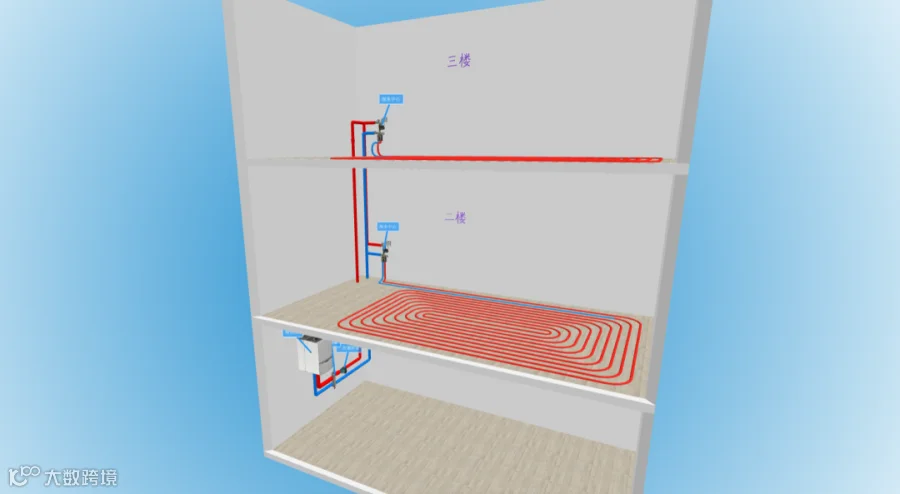

不用算壁挂炉内部阻力，不用算一次管路损耗，只算「耦合罐→分集水器→最远一路地暖→回到耦合罐」这一段的总阻力，其余全不用管！
无需复杂水力计算软件，记住这个极简公式，直接套用即可：
H总 = 沿程阻力（H₁）+ 局部阻力（H₂）+ 盘管阻力（H₃）
沿程阻力：水在主供回水管道中流动的阻力
局部阻力：阀门等配件的阻力盘管阻力：地暖盘管对水的阻力
注意：选型时必须加余量，常规加15%~20%余量。
沿程阻力是指水流在管道内流动时，与管壁摩擦产生的损耗，只计算二次侧主管+支管中，最远那一路的总长度（不用算所有支路总和）。
家装行业经验速算：每100米管路，对应3～5m扬程损耗。
计算公式简化：H₁ = 最远一路管路总长×（3～5）÷ 100
举例：最远管路总长50m，按中间值4计算，H₁ = 50×0.04 = 2m。
02局部阻力：按经验值即可
局部阻力是指水流经过配件时，因流向改变、节流产生的损耗，包含：过滤器、球阀、弯头、三通、分集水器、耦合罐接口等所有二次侧配件。
家装场景不用逐个计算每个配件的阻力（繁琐且误差大），统一按经验值取值：H₂ ≈ 2～3 m 扬程，常规取中间值2.5m即可。

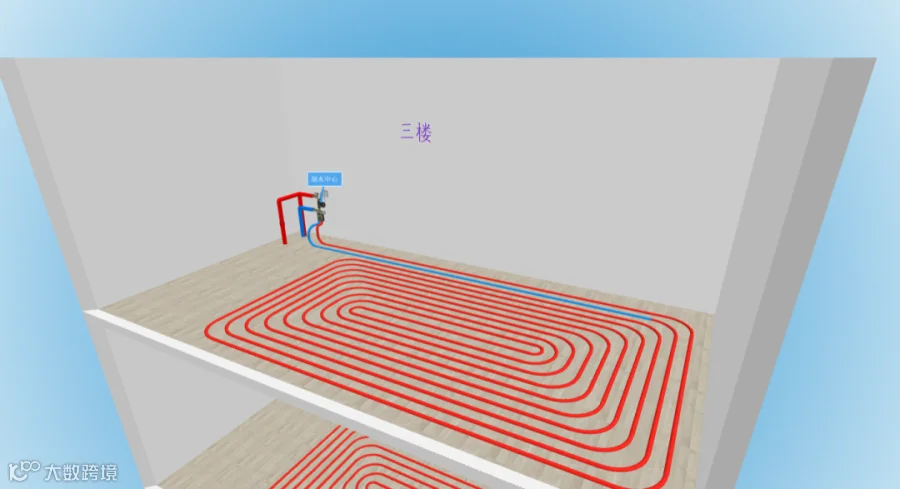

地暖盘管阻力主要看单路长度，家装单路地暖管长一般在60～80m。
阻力经验值固定：H₃ ≈ 2～3 m 扬程。
关键提醒：不管是几路地暖并联，只按最远、最长的那一路计算，不用把所有支路的阻力累加，避免算多。
结合上面的方法，给大家举一个最常见的平层户型案例，手把手教大家计算，直接照搬即可：
3. 计算H₃：取经验值2.5m；
结论：直接选用9m或10m扬程的变频循环泵，完全满足需求，既不浪费，也不会出现循环不足的问题。
