业主求助：坐标南京自建房、一家5口常住、全年生活热水刚需、地暖实铺100㎡、家中有太阳能集热设备，想采用太阳能+ 空气能热泵组合的方案来解决“生活热水和冬季采暖”问题。有没有可以参考的解决方案？
首先我们来分析一下业主家的具体需求：
1.全年生活热水需求：用于洗浴、日常生活用水等，全家5口人，每人每天按照50L来计算的话，就需要250L 左右的热水量，保险起见，可以选择300L的热水箱。

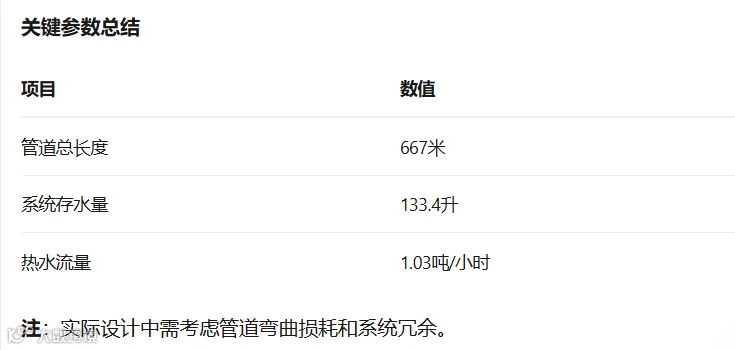

2.冬季采暖需求：冬季需要带地暖，通过AI助手帮我们估算一下管道的长度，和系统的水流量数据作为参考。
生活热水是一年四季都需要稳定和充足的；
冬天生活热水用量大，水箱补水降温，地暖会忽冷忽热；
尽量优先利用免费的太阳能来降低后期使用成本。
02解决方案：分享设计思路

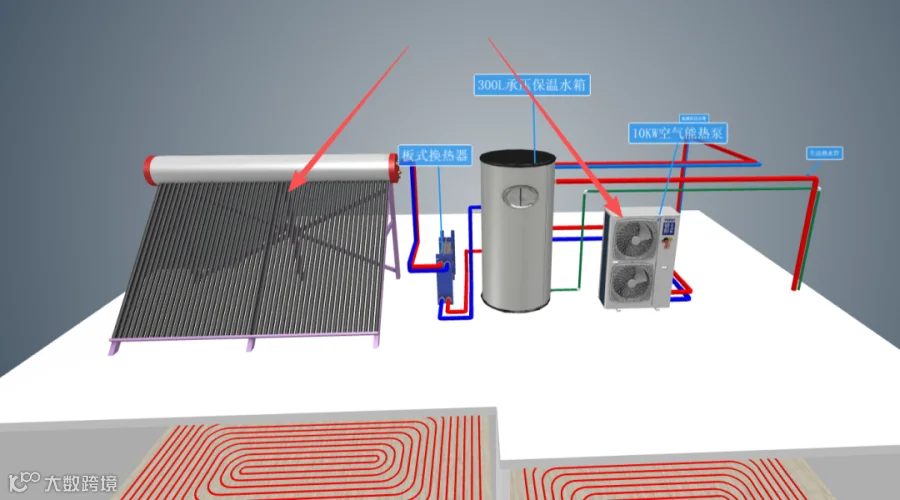

1 台大容量主水箱 + 板式换热器隔离地暖
主水箱：300L 立式承压保温水箱
全年高频使用，一年四季不闲置
春夏秋：纯当做太阳能生活热水箱，5 口人足量使用
冬天：作为总热源仓，同时供应生活热水 + 地暖换热
热源：太阳能 + 热泵
统一加热这台 300L 主水箱。热源统一，控制简单，不抢热。

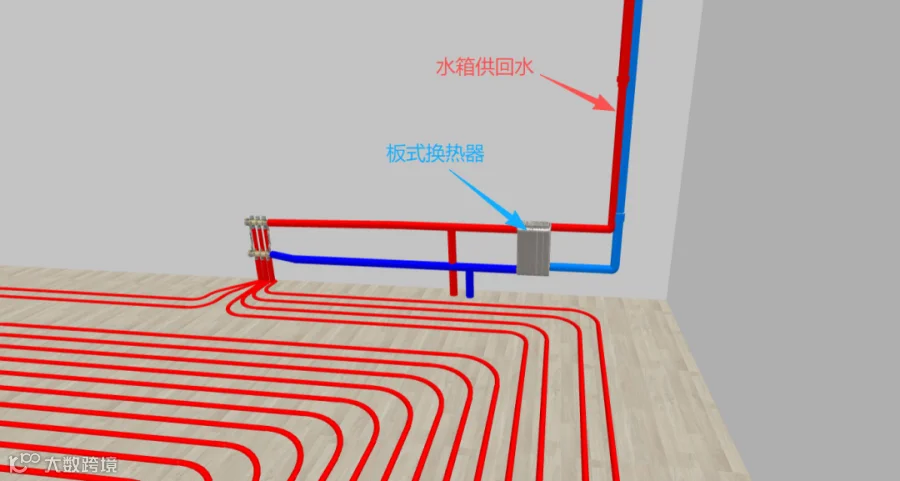

地暖系统：板式换热器 + 二次密闭循环
地暖管路里的水：完全封闭、独立循环、不接自来水、不消耗、不补水
主水箱的水：只负责传递热量，不混水、不互通。
空气能的水管道和水箱是带压力的（通常0.15~0.3MPa) ，目前市面上多数太阳能集热器的管道大多是没有压力的 ,这个问题需要解决！
下面小U分享3种解决思路：

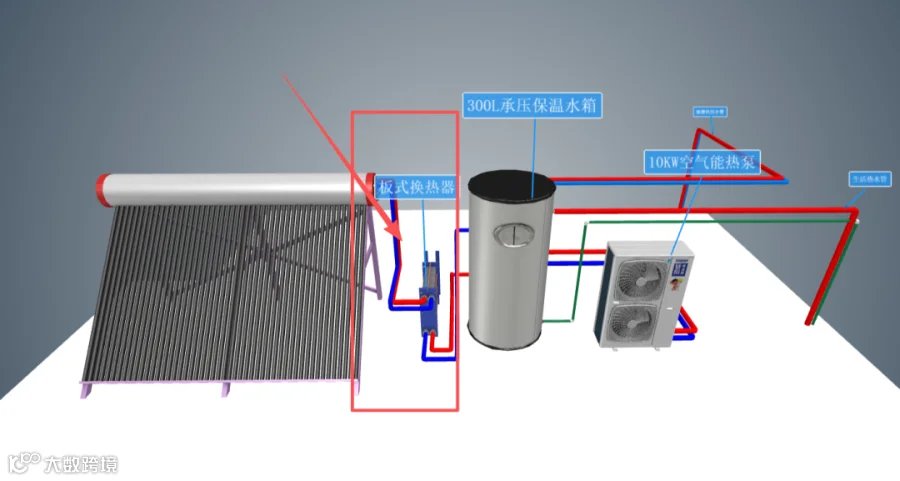

常压太阳能+板式换热器
太阳能依旧无压力运行，保留老式太阳能所有使用习惯。空气能 + 主水箱回路全程承压
中间换热连接 在两套回路之间加装板式换热器
板换左侧：走太阳能常压高温水
板换右侧：走承压水箱内的有压水 热量互相传递，水体完全隔开、压力彻底隔离。
太阳能集热器通过板换把热量传给承压水箱。用水、采暖只动用承压侧水路，完全不影响屋顶无压太阳能结构

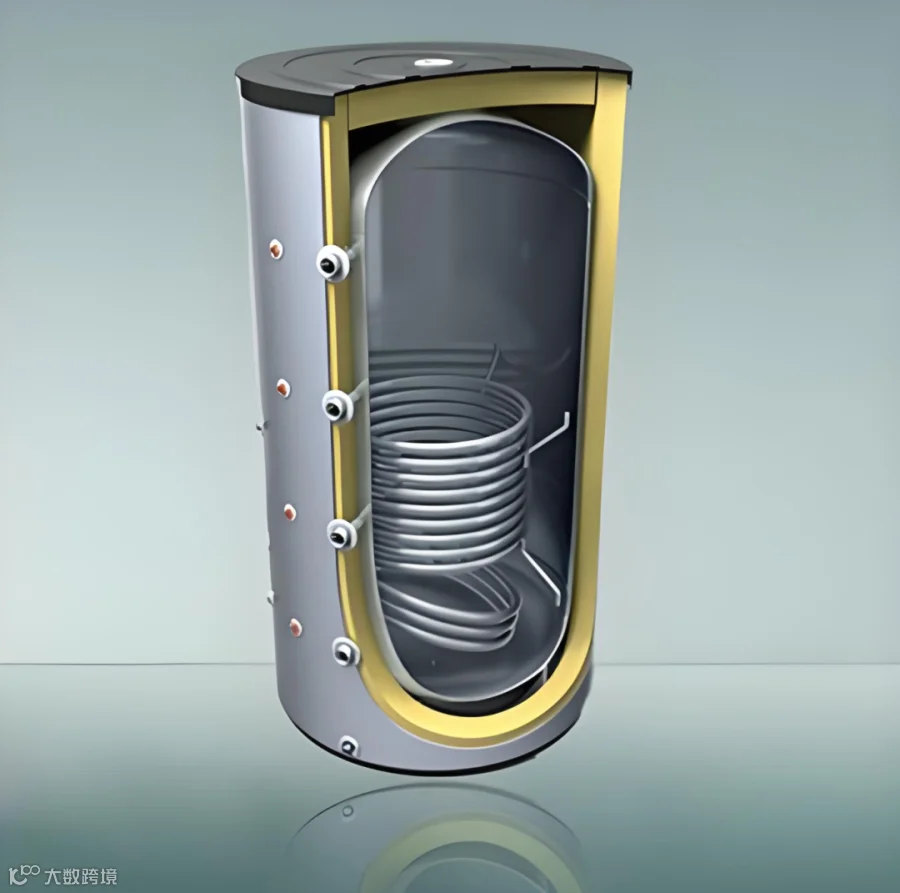

采用内置换热盘管承压水箱
定制内置不锈钢密闭换热盘管的承压保温水箱
水箱本体：承压结构，对接空气能，带水压
水箱内部预埋密闭盘管：盘管两端外接屋顶无压太阳能集热器
太阳能常压热水在盘管内循环流动，隔着管壁把热量传给水箱承压水
盘管内外水体彻底隔离，压力互不连通。
讲解视频如下：

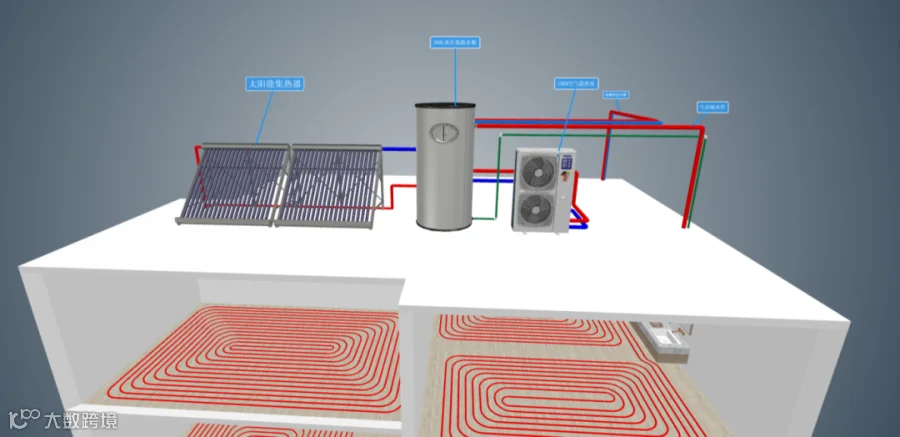

使用承压式太阳能集热器
统一系统压力，整套全部做成承压水路，直接并联共用一个承压水箱：
舍弃传统无压落水式真空管，选用闭式承压太阳能集热器 集热管、联箱全部做承压密封设计，可承受和空气能系统一致的运行水压。
管路接法 承压太阳能集热器 与 空气能热泵并联接入同一台承压保温水箱 共用一套稳压补水、安全阀、膨胀罐，整套系统压力统一。
但需注意：承压太阳能集热器采购成本，高于普通无压太阳能。
优筑家BIM——是一款智能家居3D云设计工具，功能涵盖中央空调、新风、采暖、水电和自由造型等设计模块。

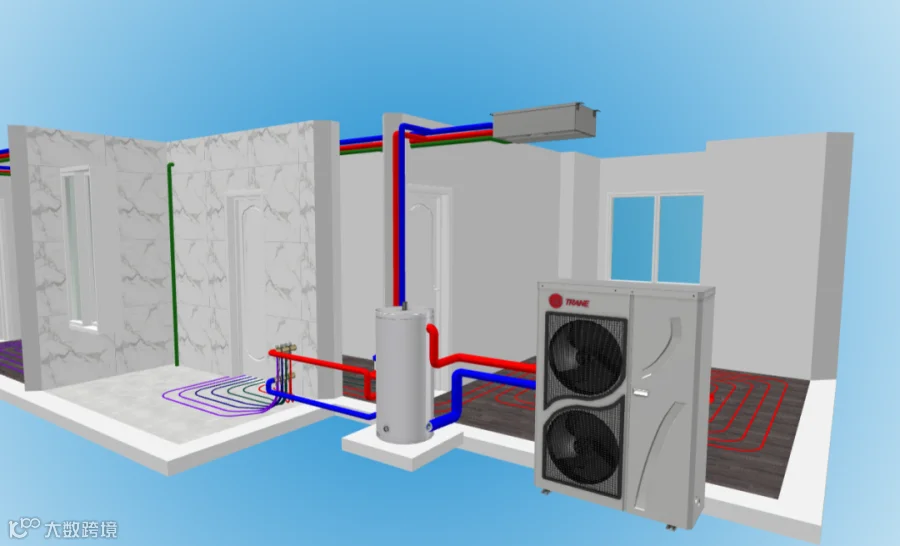

两联供系统设计效果图
您可以使用软件把设计想法落地，变成3D可视化立体方案，帮助您更好完成方案演示、品牌营销等，非常适合暖通从业者。
好了，以上就是小U给大家总结的“太阳能+空气能热泵”解决“生活热水+冬季采暖”的方案设计思路和施工要点，各位老板有什么高见呢？欢迎评论区留言交流~
