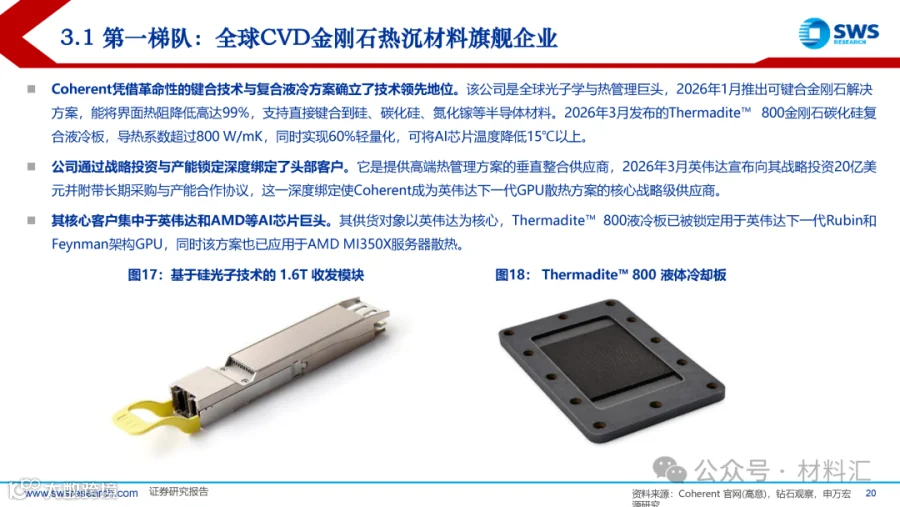

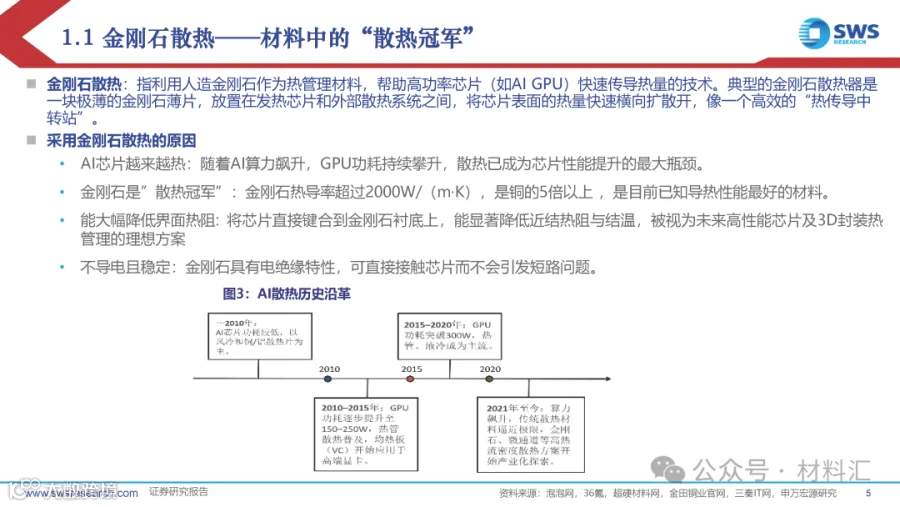

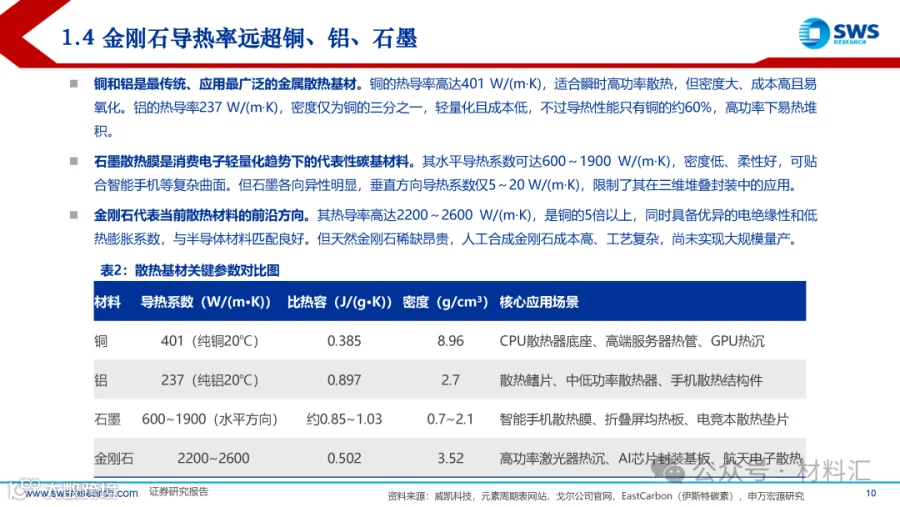

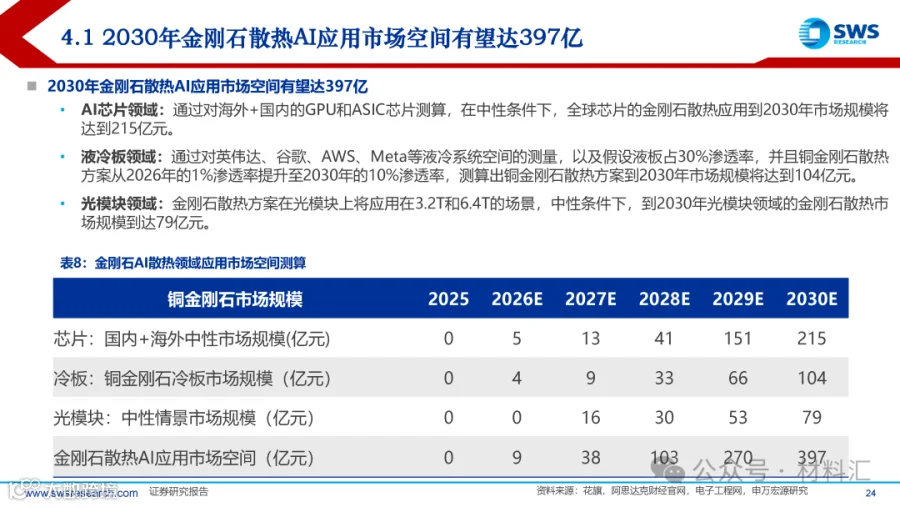

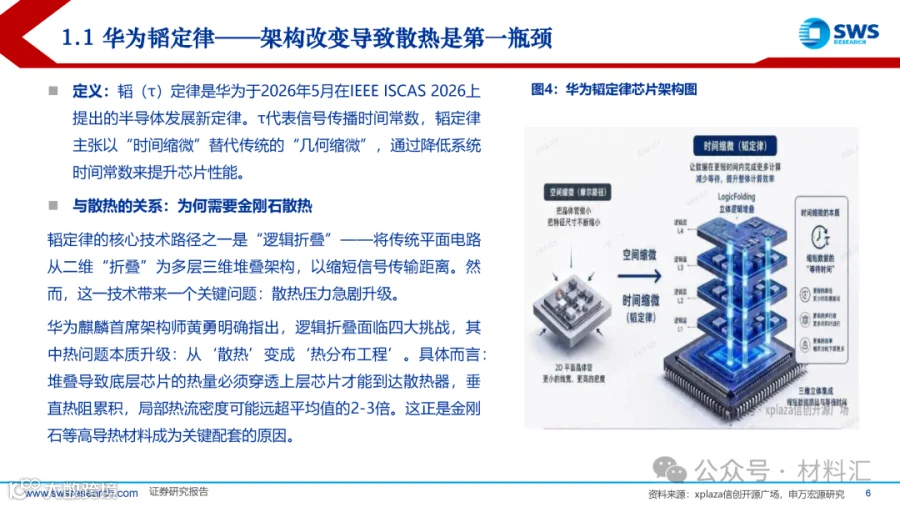

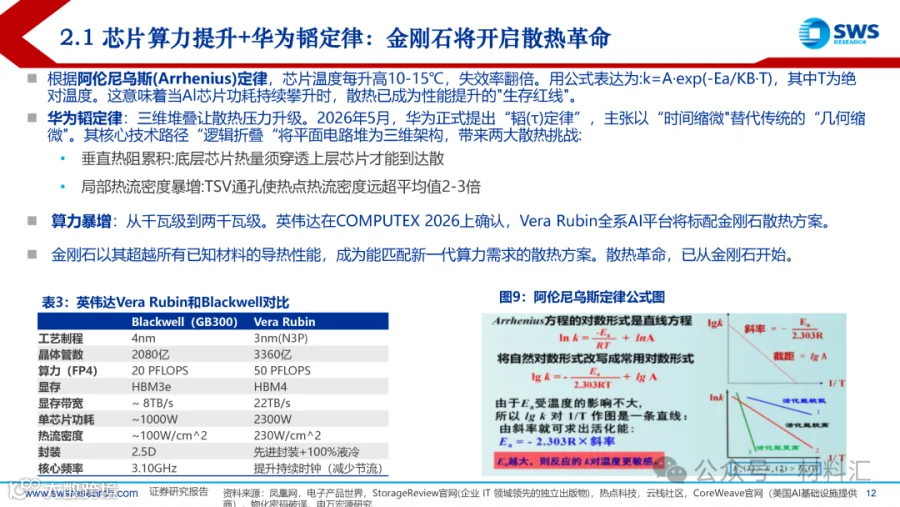

金刚石（Diamond）因其极致的导热性能（热导率高达2000-2200 W/m·K，是铜的5倍以上）和优异的物理特性（电绝缘、热膨胀系数与半导体匹配），被业界公认为AI芯片及高功率器件的“终极散热方案”。随着AI芯片功耗突破千瓦级，传统铜铝散热方案触及物理极限，金刚石散热正从实验室走向规模化商用，形成“金刚石近端均热+液冷系统级排热”的复合散热新范式。

金刚石终极散热方案的核心架构与实现路径如下：

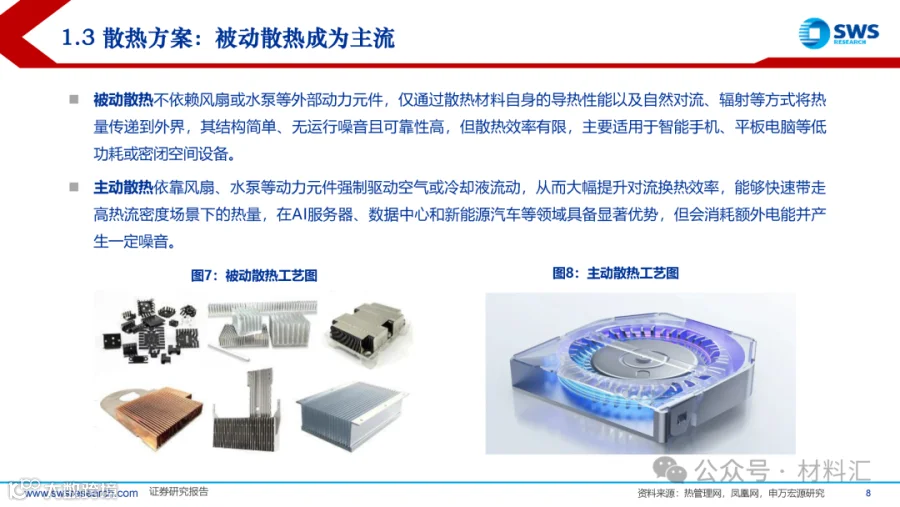

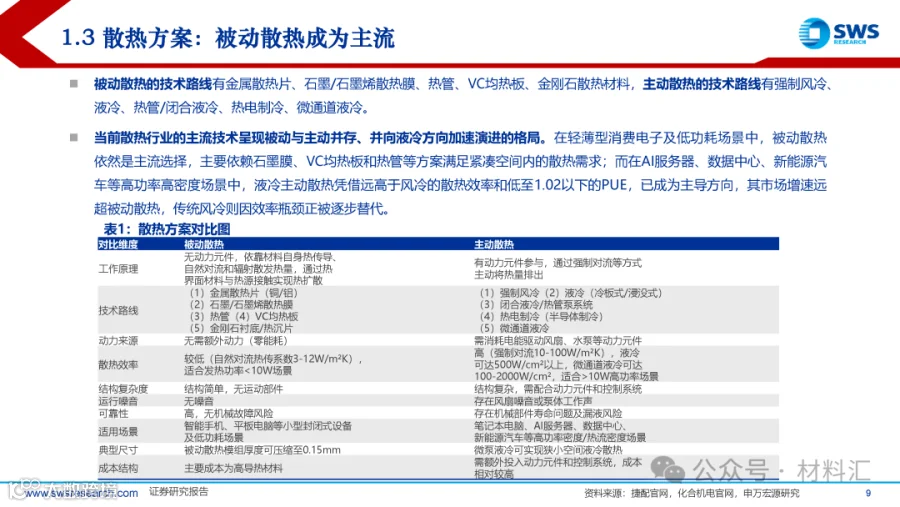

一、 核心散热架构：金刚石+液冷协同

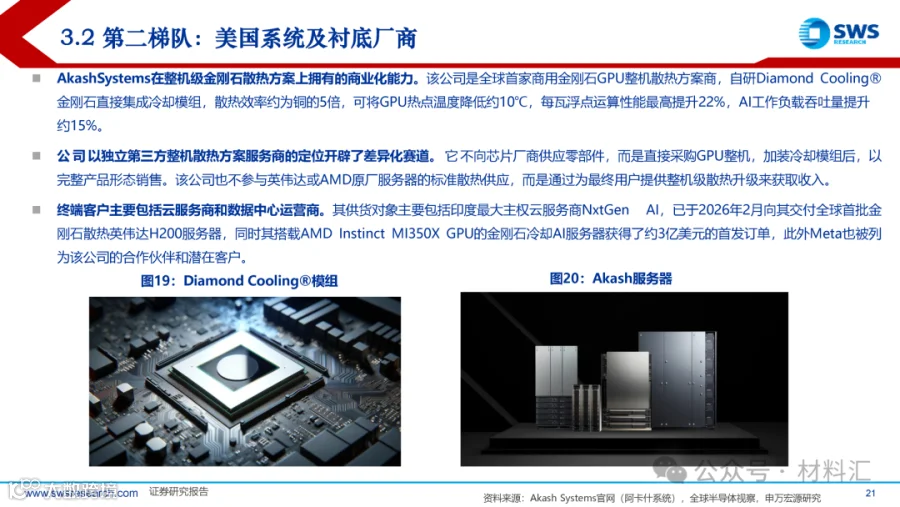

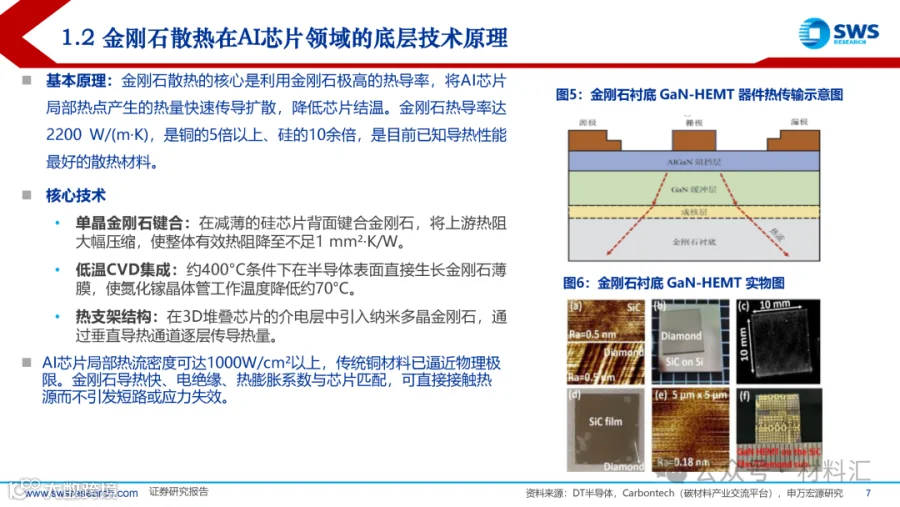

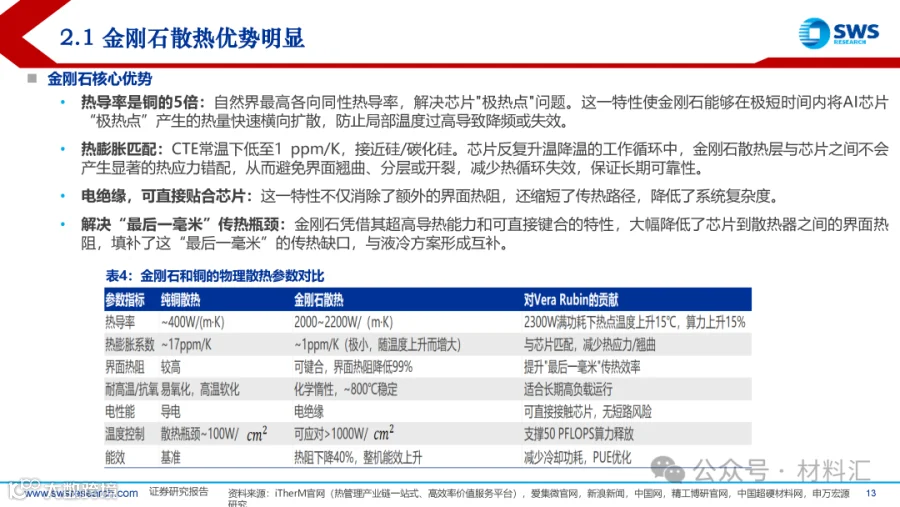

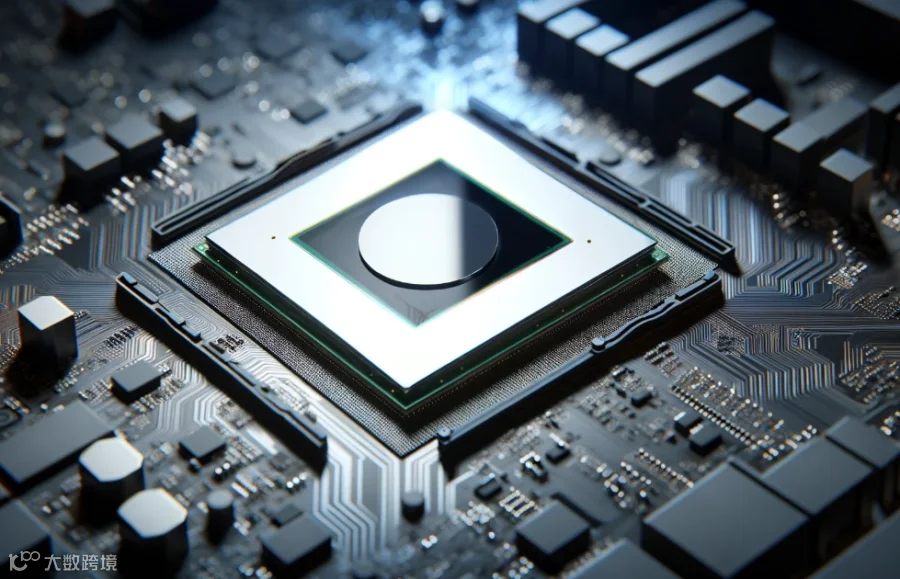

1. 芯片近端热沉（金刚石均热）：将单晶/多晶金刚石热沉片直接贴装或键合在芯片表面（如GPU、HBM堆叠芯片内部），利用金刚石极高的导热性快速横向扩散芯片局部热点，降低芯片结温（可降低20-30℃），解决芯片近端热阻问题。
2. 系统级液冷排热（金刚石复合冷板）：将金刚石铜/铝复合材料替代传统纯铜/铝冷板，内部蚀刻微通道走冷却液，实现高效换热，解决机柜级高热流密度排热问题。两者结合，实现“先均热、后排热”的极致散热效果。

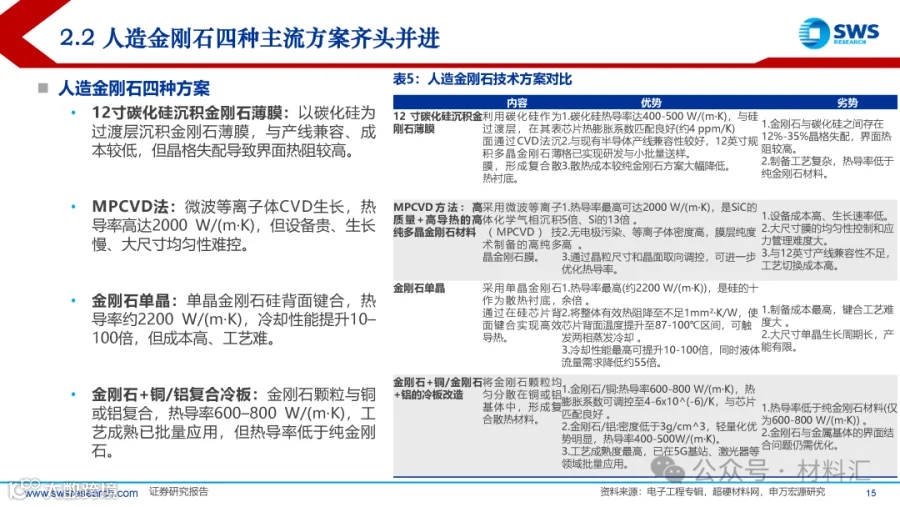

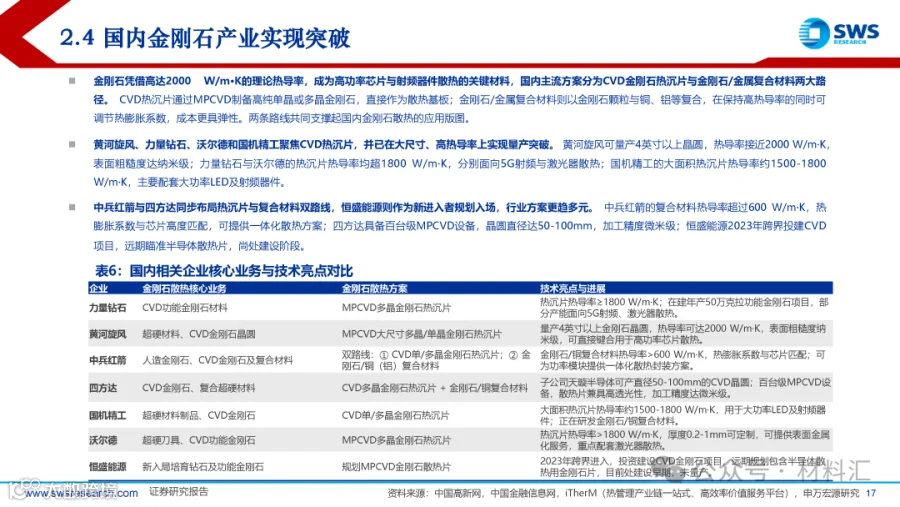

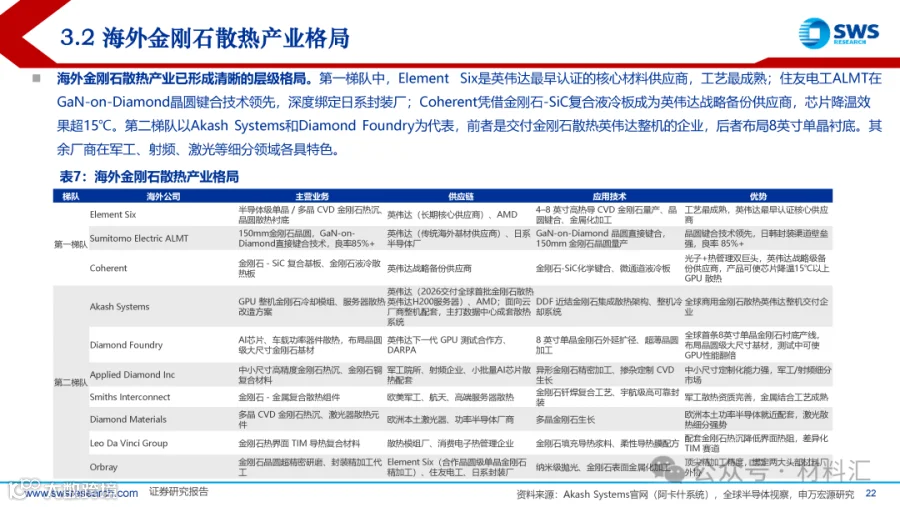

二、 主流技术路线与方案

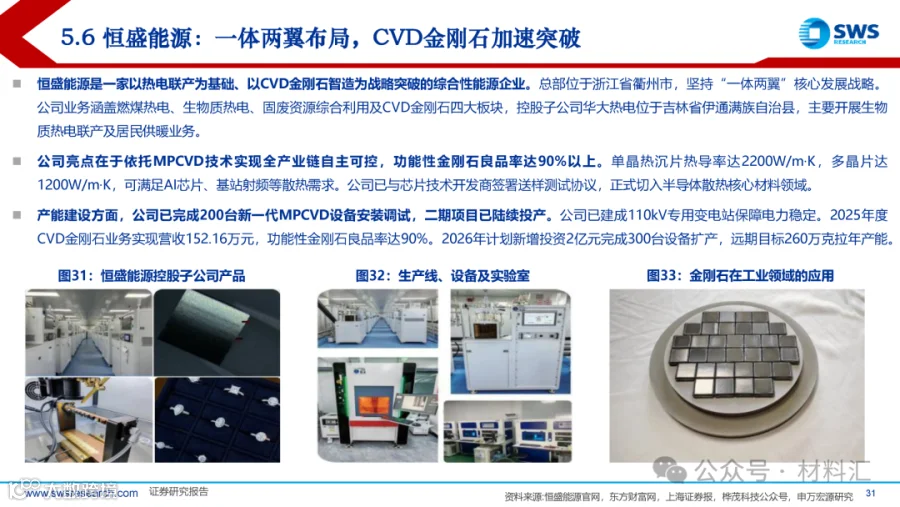

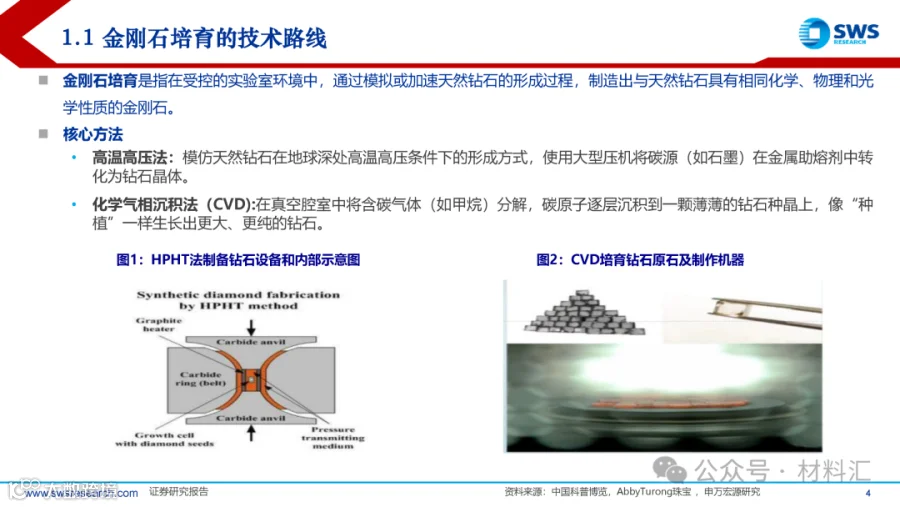

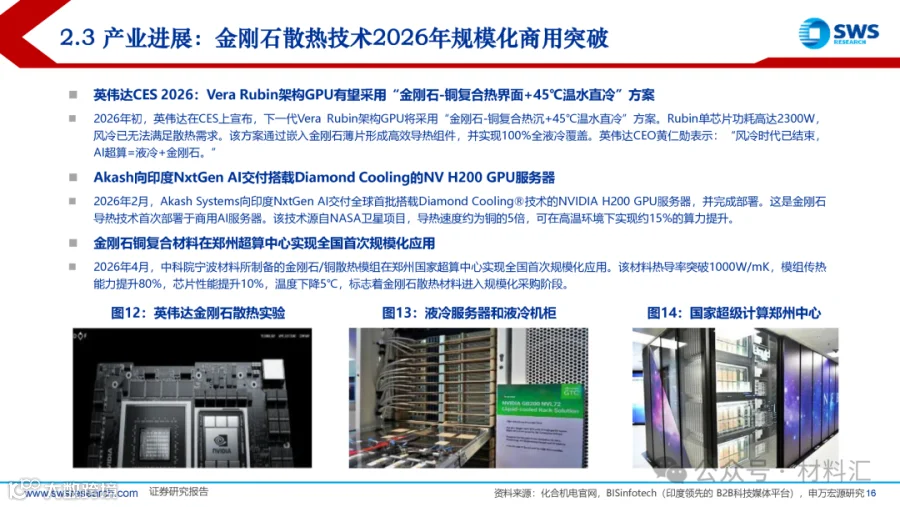

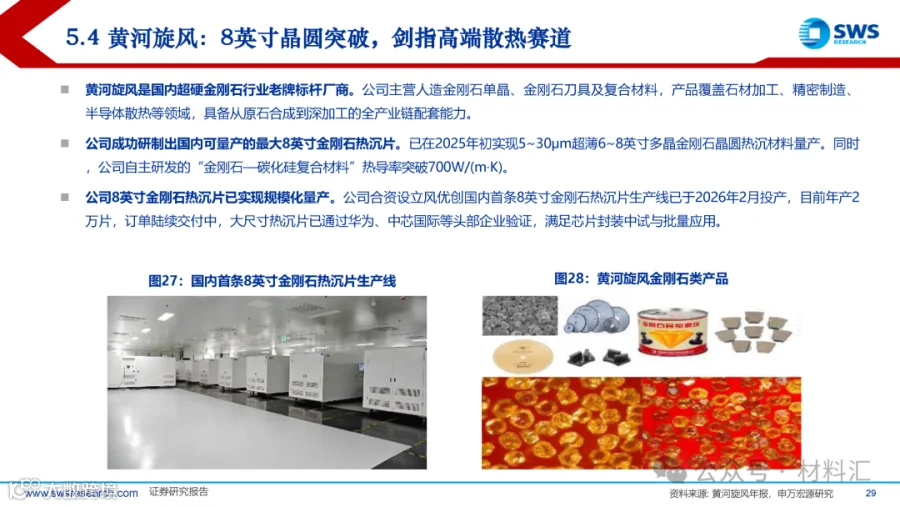

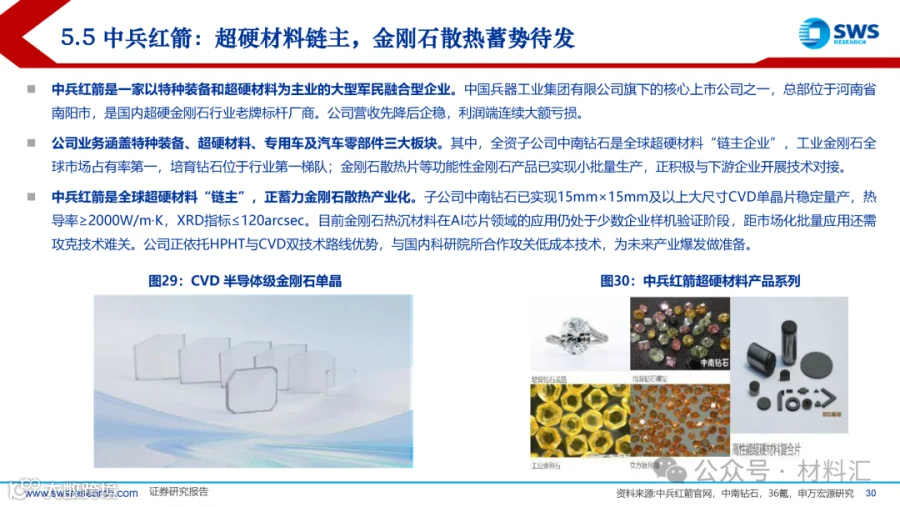

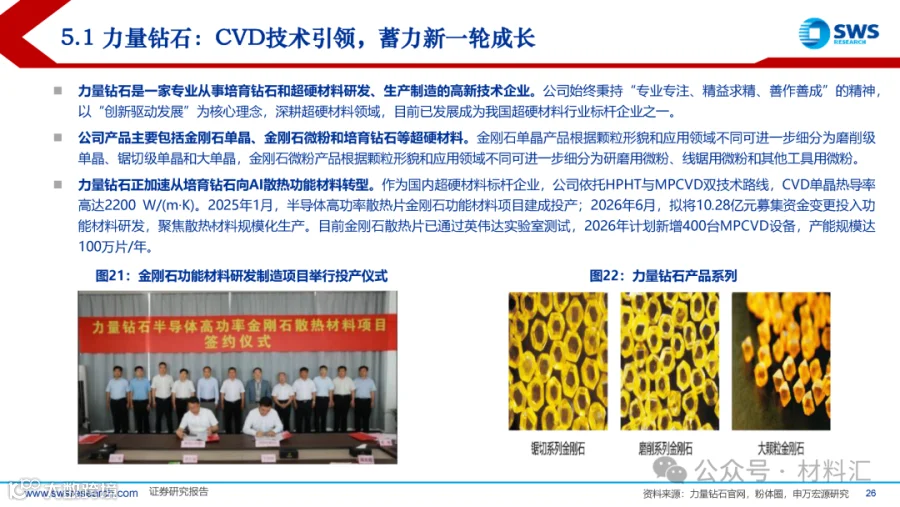

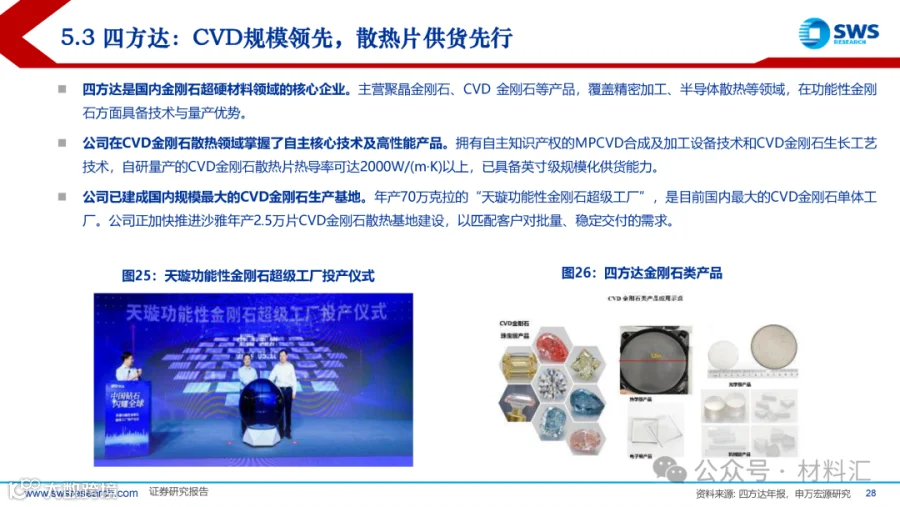

1. 金刚石单晶热沉片方案：采用MPCVD（微波等离子体化学气相沉积）法生长高纯单晶金刚石，加工成超薄热沉片，直接用于高端AI芯片（如英伟达Rubin架构）的背面散热，实现“零热阻”界面键合。

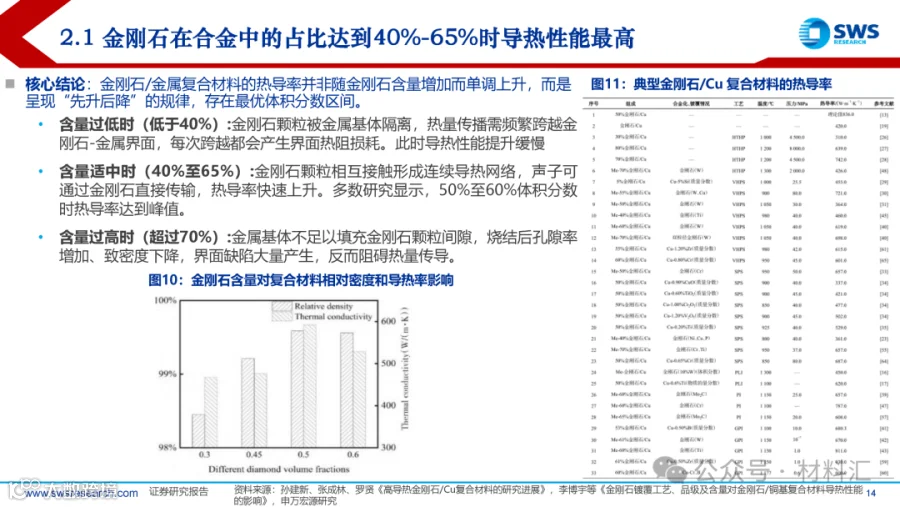

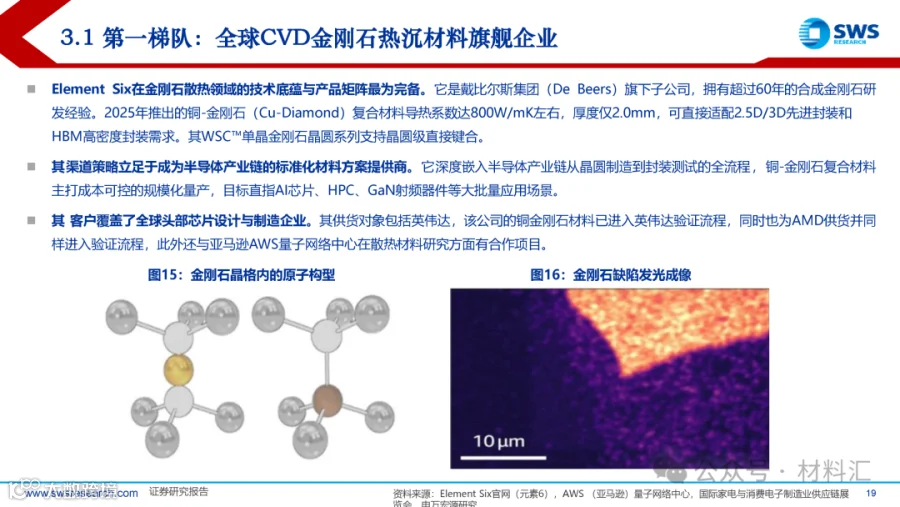

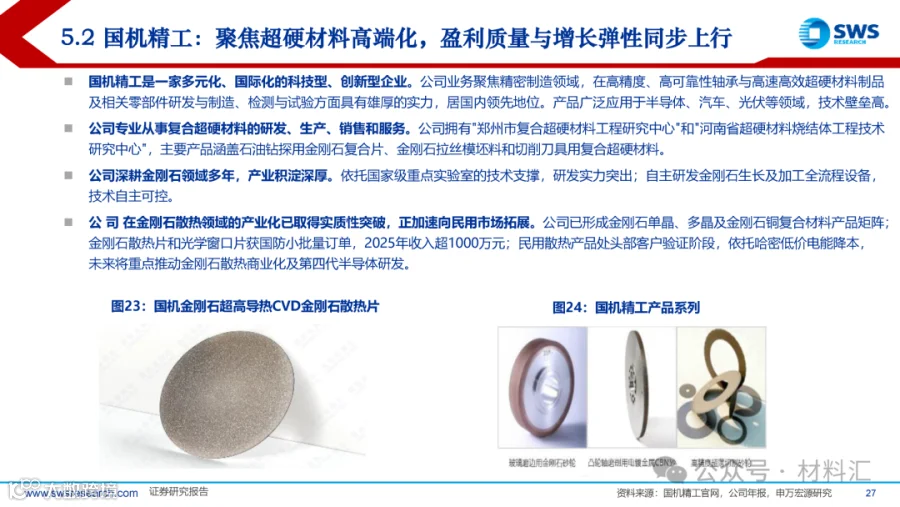

2. 金刚石金属复合材料方案：将金刚石颗粒与铜/铝进行复合烧结（如金刚石铜复合材料），兼顾金刚石的高导热与金属的加工性，热导率可达600-900 W/m·K，成本相对可控，适用于大功率器件和AI服务器冷板。
3. 金刚石微通道热沉方案：在金刚石基板上精密加工微通道与歧管结构，冷却液直接流经微通道进行对流换热，适用于极高热流密度（如10000 W/cm²）的极端场景。
4. 金刚石导热界面材料（TIM）方案：将金刚石微粉与导热凝胶/垫片结合，填充芯片盖板与冷板缝隙，降低界面热阻，作为液冷系统的辅助导热方案。
