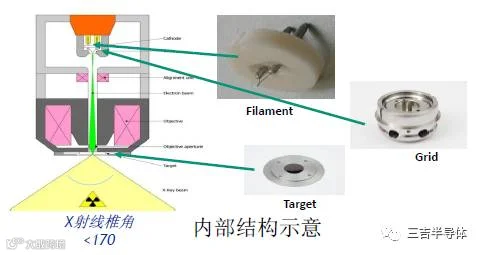

一、开放式Ｘ射线管
•制作材料：不锈钢金属制品
•工作状态：在真空下工作，如果不是真空，灯丝将会烧断
•真空度由真空泵产生和保持
•X射线采用穿透方式从射线管发出

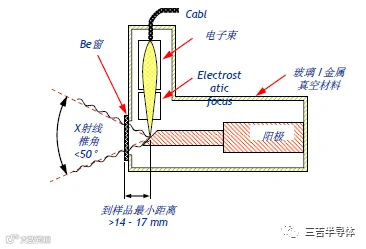

二、封闭式Ｘ射线管
•制作材料：使用玻璃管、金属材料和塑胶膜封装
•工作状态：在真空下工作，如果不是真空，灯丝将会烧断
•射线管在出厂前，已经抽真空
•X射线采用折射方式，从射线管发出

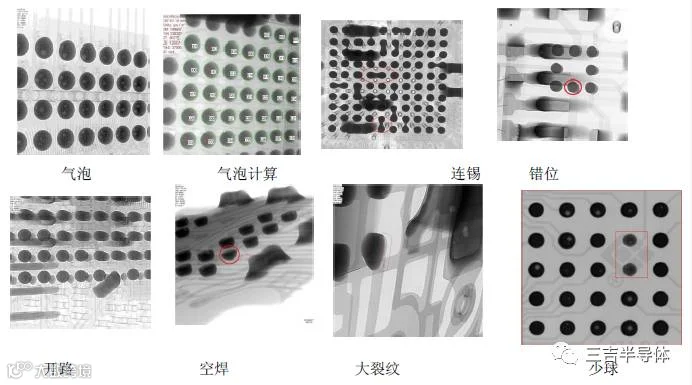

三、在PCBA中，X射线主要检测缺陷
四、开放式X射线管与闭管比较
| 开放式X射线管检测系统 | 闭管的Ｘ射线检测系统 | |
| 应用范围 | 可检测各种芯片内部缺陷和各种焊接缺陷，例如检测ＢＧＡ焊接中的开路，锡球损伤，冷焊，裂纹，锡桥，少球，锡溅，气泡等 | 应用范围有限，只能用于检测锡桥，少球，锡溅气泡，不能检测开路，冷焊，裂纹，锡球损伤 |
| X射线管离物体最小距离 | 物体与射线管最小距离一般为0.25mm | 物体离射线管最小距离为2mm到5mm |
| 几何放大倍数 | 一般大于1000，最大为2800倍 | 一般小于300倍 |
| 运动轴 | 2.5D的Ｘ射线检测系统（探测器左右倾斜１４５度，样品可３６０度旋转及４５度倾斜） | 2.5D的Ｘ射线检测系统（探测器左右倾斜１４５度，但样品不能360轴线旋转、45度倾斜，防止撞坏射线管 |
| KV/靶功率 | KV值达到160KV，靶功率到１０Ｗ。 | KV值小于120KV，靶功率小于３Ｗ。 |
| 可检测物体种类 | 可检测产品种类多，使用范围很广 | 可检测产品少，使用范围有限 |
| 焦点形状 | 圆形,不会产生几何阴影 | 椭圆形,产生几何阴影。原因：因为使用折射型靶，X射线通过90度角反射出来，导致焦点变形 |
| 焦点尺寸及图像效果 | 最小到1μm 左右，图像无几何阴影，图像更清晰，可以检测细小的缺陷
|
大于5μm，图像有几何阴影，图像非常模糊，不能检测非常小缺陷
|
| 最小缺陷检测尺寸 | ＜０.5μm | >3μm |
| X光管性能稳定性 | 非常稳定，10年如一日，因系统每天进行自检，自我调整参数 | 降低,随着射线管内灯丝长时间使用，灯丝将挥发，导致射线管参数降低，一般3000小时后,图像质量是刚买回来的50% |
| X光管寿命 | 无限，只要换灯丝 | 有限，射线管出厂已经被密封，灯丝烧断后，必须换整个射线管（大约3000到5000小时） |
| 灯丝寿命 | 一般300到1000小时，每个灯丝大于100美金 | 一般使用3000小时就要换，每个灯管价格大约3万美金左右 |
| 使用成本 | 整机一次投资高，但只要换灯丝，每年耗材成本低，大约2000美金 | 整机一次投资低，但需要换球管，耗材成本高，整机价格的１/3。一般灯管价格30000美金。使用2.5年内后，总成本高于开管设备 |
| CT扫描升级 | 可以 | 不能 |
| 抽真空 | 系统自带抽真空系统，必须随时抽真空 | 射线管在出厂的时候已经抽完真空并密封。不用抽真空 |
| 每天暖机(系统参数自动校准） | 每天开机，必须暖机，大约5分钟 | 不需要。因射线管出厂参数已经被限定 |

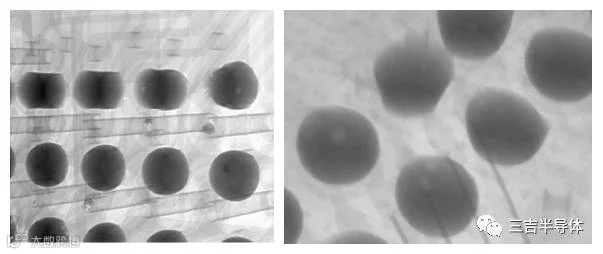

五、开放式X射线管与闭管效果图片比较
开管 闭管
