夏天到了，最近集思陆续接到不少客户反馈，粉体和母料产品频频出现质量问题。追根溯源，大部分问题都与夏季高温高湿的环境直接相关。归结起来，主要有两大“元凶”——水分和热。
一、水分带来的问题
夏季空气中湿度大，直接影响粉体（尤其是钙粉）的含水率：
- 生产过程中，钙粉容易吸收空气中的水分，含水量上升；
- 存储期间，同样会持续吸潮。

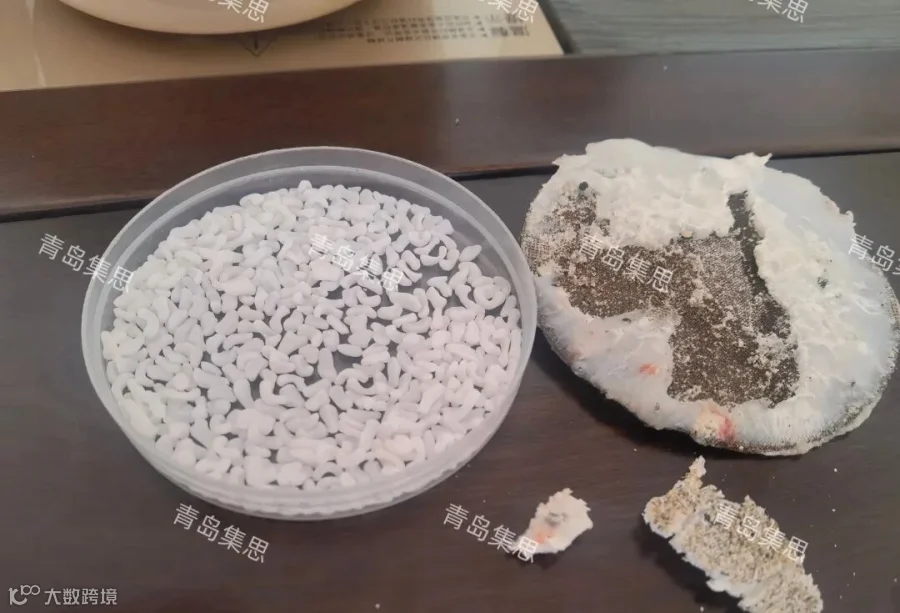

水分增高后，会给母料带来一系列连锁反应，其中最突出的就是粉体团聚、分散不良，进而造成堵网，严重影响生产稳定性和产品外观。近期这类堵网投诉突然增多，根源大多在此。
二、“热”带来的问题（氧化风险）
热的影响更为隐蔽，但后果更严重。
1. 粉体生产环节
夏季磨粉过程中，粉体出料温度本来就高。如果此时添加了油性助剂，打包堆放后，高温会加速油性助剂的氧化，产生异味，同时影响粉体表面活性，降低填充效果。
2. 母料加工环节
前两天有客户寄来无纺布母料样品，原本填充量能做到80%，最近却只能加到70%，再高就出问题。经集思检测，原因是轻微氧化。氧化对有机物非常致命——它会打断高分子链，导致塑料性能急剧下降，熔
三、容易被忽视的“热聚集”死角
很多车间人员长期在厂里，对某些发热点习以为常，反而容易忽略。以下三个地方尤其值得警惕：
- 混料后无冷混：料子直接热堆在地上，热量散不出去，时间一久就开始氧化。
- 冷混效率不足：即使有冷混设备，如果冷却时间不够或冷却水温度偏高，出料温度仍然过高，同样会引发后期氧化。

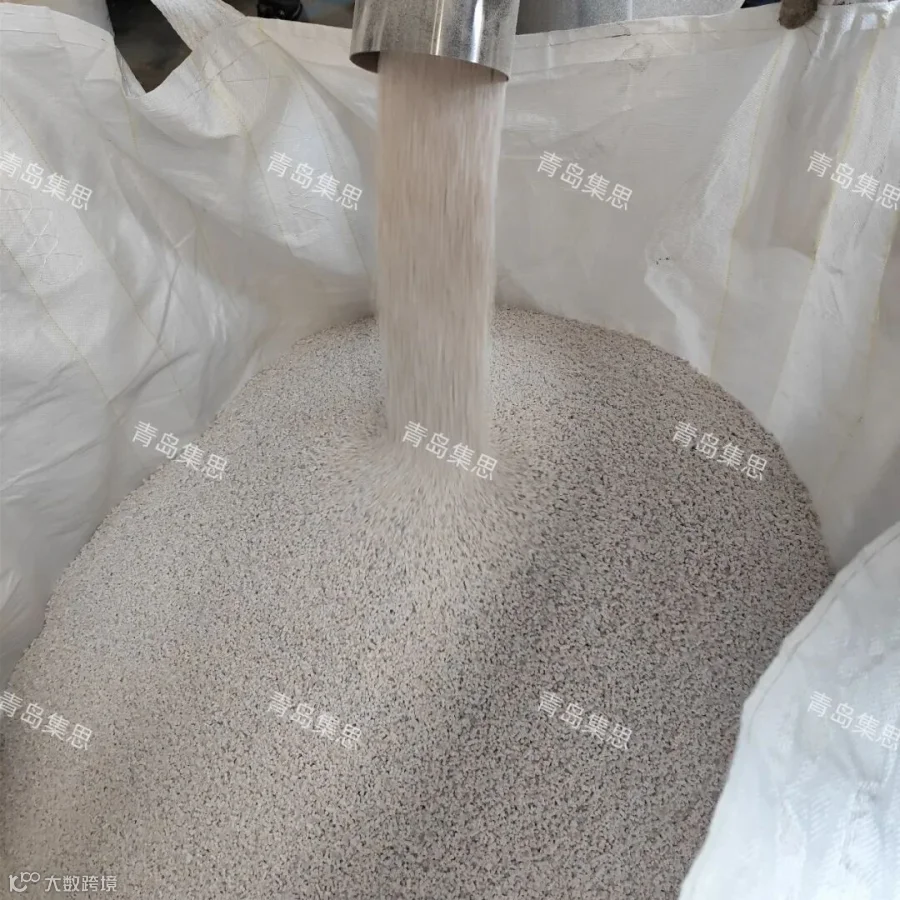

- 打包时料温过高：这是最隐蔽的问题。集思曾经遇到一个客户，母料质量始终不稳定，去现场一看，刚打包的母料摸起来烫手，托盘堆叠后，中心热量无法散发，放了一夜后，伸手进去摸还是热的。这种“闷烧”状态，氧化速度会成倍加快。
四、夏季防控建议
针对以上问题，建议从几方面入手：
1. 粉体防潮
- 加强原料及成品粉体的密封存储，可放置干燥剂或使用除湿设备；
- 生产过程中尽量控制环境湿度，缩短粉体在空气中的暴露时间。
2. 母料抗氧化
- 适当添加抗氧剂，提升材料的热氧稳定性；
- 优化冷却工序：务必等母料彻底凉透（手摸温和）后再打包；
- 可增加一级旋风分离或增设凉料仓，延长强制冷却时间；
- 检查混料、挤出、切粒、打包全流程，找出所有热量容易积聚且散热不良的节点，逐一改善。
总而言之，夏季母料质量问题的两大主因——粉体水分超标和热氧化，都有明确的预防措施。关键是细心排查那些习惯成自然的“隐性热点”，并严格执行冷却和防潮规范。提前布防，远比事后补救更经济、更稳妥。希望集思这篇文章对大家有所帮助。
