—— 基于头部厂商调研的实战洞察
在 AI 服务器需求爆发的当下，作为核心被动元件的 MLCC 正迎来前所未有的供需变局：单台 AI 服务器的 MLCC 用量已达传统服务器的 8-12 倍，高容值、高可靠性产品更是供不应求，价格持续攀升。笔者曾深度调研达利凯普、三环、宇阳、微容等国内头部 MLCC 厂商，也做过这个行业的WMS智能物流以及包装自动化产线，发现行业普遍面临工艺复杂、良率瓶颈、数据孤岛、交付响应慢等痛点。在这场由 AI 驱动的产业变革中，数字化工厂已不再是 “锦上添花” 的升级选项，而是企业穿越周期、抢占高端市场的 “生存基石”。
一、行业痛点：传统制造模式已无力应对 AI 时代的 MLCC 挑战

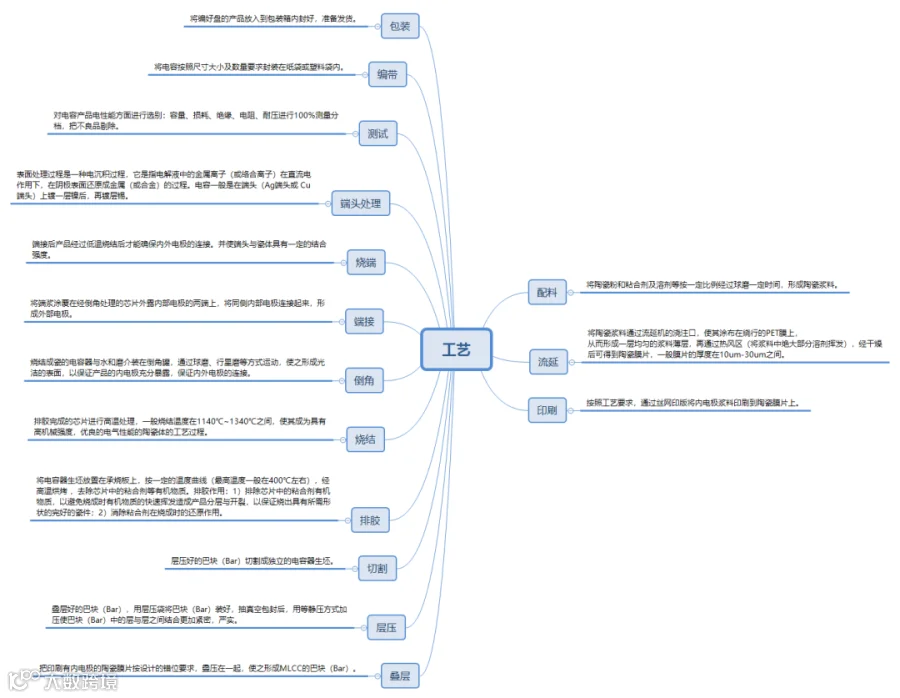

MLCC 的制造是一条包含配料、流延、印刷、叠层、烧结、端银、电镀、测试等十余道工序的精密链条，单工序微米级偏差即可引发批量报废。笔者调研中发现，国内多数厂商仍停留在 “经验驱动 + 人工录入” 的传统模式，与 AI 客户的高端需求存在三大核心矛盾：
1. 工艺管控离散，高端产品良率天花板难以突破
以xx大连工厂为例，当时的生产数据主要依赖电脑端录入、条码扫描，关键工序参数（如流延浆料粘度、烧结温区温度、叠层对位精度）无法实时采集与闭环控制：
•流延工序中，浆料粘度波动、烘干曲线偏差易导致介质膜厚度不均，高端产品膜厚公差要求±5%，人工监控难以稳定达标；
•叠层工序的千层级对位精度依赖人工校准，易出现错层、偏移，引发层间短路；
•烧结炉温区漂移、氧分压波动等问题，无法通过人工巡检提前预警，批量开裂、性能不良时有发生。
这种“事后救火” 的管控模式，导致高端 MLCC 良率长期徘徊在较低水平，难以支撑 AI 客户的大规模订单交付。
2. 数据孤岛林立，全链路追溯与决策效率低下
传统 ERP 系统仅覆盖采购、销售、库存等财务流程，与车间现场、设备、质量数据完全脱节：
•生产数据、质量检验记录（IQC/IPQC/FQC）、设备运行状态分散在不同部门，跨环节追溯需人工翻找纸质单据，效率极低；
•管理层无法实时掌握设备 OEE、工序良率、订单进度等关键指标，决策依赖滞后报表，无法快速响应市场变化；
•多品种、小批量订单（AI 客户定制化需求占比持续提升）排产依赖人工经验，频繁换线导致工艺参数波动、交付延期。
3. 运营模式粗放，难以应对 “量价齐升” 的市场格局
AI 需求爆发带来的不仅是订单增长，更是对成本、效率、柔性的全方位挑战：
•设备维护依赖事后维修，流延机主轴、烧结炉加热元件等关键部件故障频发，非计划停机直接影响产能释放；
•生产损耗居高不下，工艺偏差导致的材料报废、返工成本持续侵蚀利润；
•新产品导入周期长，成熟工艺参数无法快速复制，难以抢占高端市场先机。
二、破局之道：数字化工厂如何系统性解决 MLCC 行业痛点
数字化工厂的核心价值，是将“经验驱动” 升级为 “数据驱动”，通过全链路数据打通、工艺闭环管控、智能设备协同，从根本上破解行业痛点，为企业构筑三大核心竞争力：
1. 数据全链路打通，实现透明化生产与高效决策
针对传统 ERP 与现场数据脱节的问题，数字化工厂通过 MES 系统实现 ERP 与车间设备、质量、仓储的深度集成：
•实时数据采集：对流延、叠层、烧结等关键工序的设备数据、工艺参数、质量检验结果进行实时采集，替代人工录入，数据读取效率提升 80% 以上；
•全流程可视化：通过生产看板实时展示订单进度、设备状态、工序良率，管理层可一键掌握工厂运营全貌；
•智能排产优化：APS 系统结合订单优先级、设备负荷、物料库存自动排产，支持多品种订单快速切换，交付周期缩短 30% 以上。
2. 工艺闭环管控，突破高端产品良率瓶颈
通过数据驱动的工艺优化，将“人工经验” 转化为 “标准模型”，实现关键工序的精准管控：
•流延 / 叠层 / 烧结关键工序管控：在线传感器实时监控浆料粘度、膜厚、对位精度、烧结温区温度，AI 算法自动纠偏，将膜厚波动控制在 ±5% 以内，对位精度稳定在 ±5μm，良率显著提升；
•SPC 统计过程控制：对电容值、损耗、绝缘电阻等关键质量特性进行实时监控，异常数据自动触发预警，避免批量不良；

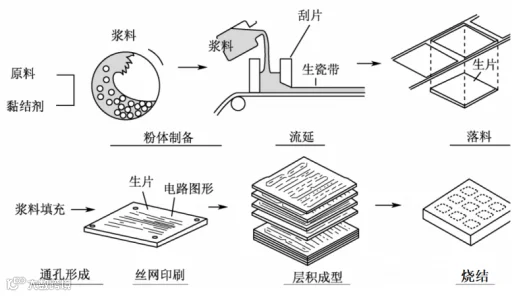

1）流延膜带厚度的控制
单层流延膜片的厚度影响到最终基板的厚度公差，一般来说，流延膜片厚度除了受浆料状态的影响，还与流延刀口的高度有关，在浆料固含量确定之后，流延刀口高度和干膜片厚度之间的关系影响了最终产品的厚度。由于浆料具有一定的铺展能力,流延时若采用相同的刮刀间隙流延膜总是出现中心部分较厚而两侧较薄的现象，因此当流延膜厚度公差要求较高时，可以采用可调刮刀刃面曲线的流延机，并将流延的速度控制在固定的数值，即匀速直线运动通常厚的流延生带需要慢速，而薄的流延生带需要快速流延。
2）干燥工艺过程的控制
由于流延浆料具有一定粘度，在载体膜上流延后易与其粘连，流延后要完全干燥才能使生坯带具有一定强度，并从载体膜上完整剥离下来。在干燥的过程中，随着粉体颗粒间的溶液逐渐减少，生坯片体积收缩，生坯片内部会产生一定的应力，一旦该应力超过临界数值，生坯片会出现开裂、翘曲等情况，而且如果干燥速度过快，溶剂的快速挥发也会导致坯体上下比重不一，因此制定合适的干燥工艺对干燥的过程十分重要。
3）外观及平整度的控制
良好的外观和平整度是高纯氧化铝基板工程应用的基础。影响基板外观和平整度的因素很多，其中叠层、排胶和烧结是关键环节。
4）叠层工艺控制
为了避免流延膜片在叠层和温等静压处理过程中素坯片出现表面缺陷和平整度问题，叠层时必须控制温度、压力和时间等基本参数，温度的选择主要考虑加入有机添加剂后的玻璃转化温度，以及产品叠层厚度和数量，保证所有陶瓷薄片受热均匀。压力的选择则主要考虑层与层之间紧密接触达到成型要求，且压力不会使陶瓷薄片变形影响最终尺寸。
5）排胶工艺控制
排胶工艺的目的是通过热处理去除素坯内的有机物。为保证有机物完全去除，同时素坯脱粘过程的翘曲和开裂问题，需要综合考虑坯料的组成及性质、有机黏合剂的种类及用量、坯体的规格、尺寸等，制定的合适的脱粘温升曲线。
6）烧结工艺控制
烧结一般来说是借助热的作用使粉体发生分子或者原子在固体状态中的相互吸引，经过物质的迁移使粉体产生强度并导致致密化和再结晶的过程，因此该工艺在很大程度上影响到基板的性能指标，包括体积密度、晶粒尺寸和分布、外观、尺寸、平整度、表面粗糙度以及抗折强度等。在这个过程中应当根据氧化铝坯体的厚度、尺寸制定合适的烧结温度和升降温曲线，避免过快的升降温速率导致陶瓷材料内部产生较大的热应力，引起材料开裂和变形，同时也避免过高的温度和过长的保温时间使晶粒异常长大。
•全链路质量追溯：为每一片 MLCC 建立唯一标识，实现从原材料批次到成品检验的全链路追溯，快速定位不良根因，批量报废事故发生率降低 80% 以上。
3. 设备智能运维与柔性生产，释放产能、降低损耗
•预测性维护：通过采集设备振动、温度、电流数据建立故障预测模型，提前预警关键部件潜在故障，非计划停机时间减少 40%，设备 OEE 提升 15%-20%；
•柔性生产协同：通过数字化工艺管理系统，快速复制成熟工艺参数，新产品导入周期缩短 30%-50%，快速响应 AI 客户定制化需求；
•生产损耗精细化管控：通过工艺参数精准控制和质量缺陷提前预警，高端产品良率提升 5%-15%，材料报废率大幅降低。
三、标杆实践：数字化工厂如何重塑 MLCC 行业竞争格局
笔者调研的国内头部厂商中，已率先落地数字化工厂的企业均实现了显著突破：
•xx科技通过建设智能工厂，实现关键工序参数闭环管控，高容值 MLCC 良率大幅提升，在 AI 服务器市场快速实现国产替代；
•xx集团通过数字化排产与设备运维优化，产能释放效率显著提升，订单交付周期大幅缩短；
•部分厂商通过打通 ERP 与 MES 系统，实现数据全链路追溯，成功通过国际高端客户的严苛审核，进入 AI 服务器供应链。
这些企业的共同特点，是通过数字化工厂实现了从“传统制造” 到 “数智制造” 的跨越，不仅解决了工艺、良率、效率的痛点，更构筑了难以复制的竞争壁垒。
四、结语：数智化转型，是 MLCC 企业的必答题而非选择题
AI 服务器的爆发式增长，正在将 MLCC 行业推向全新的竞争维度。在这场变革中，传统制造模式的 “经验主义” 和 “人工管控” 已难以为继，数字化工厂通过数据打通、工艺闭环、智能运维，为企业提供了破解良率瓶颈、提升产能效率、快速响应市场的核心能力。
对于国内 MLCC 厂商而言，数字化转型不仅是技术升级，更是生存与发展的必由之路。只有通过数字化重构生产体系，才能在 AI 驱动的产业变革中抢占先机，实现从 “规模扩张” 到 “价值提升” 的跨越，真正构筑长期竞争力。
运营：广东省东莞市寮步镇森烽大厦B区402室
研发：深圳市龙岗区华侨城荷棠里A栋501室
联系方式：龚先生 18046986669（微信同号）
