现场吊装时，平衡梁用对了是神器，用错了是炸弹。那两个“不起眼”的吊耳到底受不受力？为什么明明叫“无弯矩”，设计时却要算弯矩？今天一文讲清。

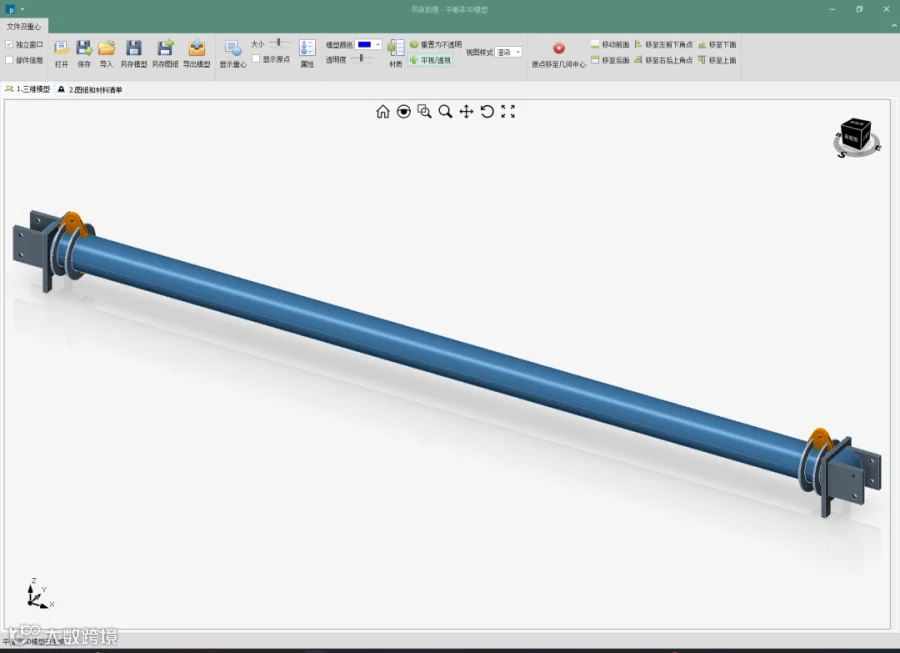

吊装助理-平衡梁设计三维模型显示
一、什么是支撑式无弯矩平衡梁？
它由三部分构成：一根支撑梁 + 两端带圆弧板的支撑件 + 上、下吊装绳索。使用时，支撑梁保持水平，吊装绳索绕过圆弧板，上接吊钩，下连设备吊耳。
✅ 四大核心功能
1.改变传力方向：将吊钩的集中力分配到设备两侧吊耳，实现双点起吊。
2.实现“无弯矩”：绳索自由绕过圆弧板，支撑梁几乎只受轴向压力，不受弯曲——因此可大大减小截面尺寸。
3.保护吊装绳索：圆弧板大曲率半径，避免绳索局部弯折和摩擦，延长寿命。
4.适应不同跨度：可做成法兰连接的可调长度，满足不同吊耳间距。
✅ 六大技术特点
特点 |
说明 |
结构极简 |
一根梁+两个端件，加工容易 |
受力合理 |
主梁受压，无需复杂抗弯设计 |
绳索自平衡 |
绕过圆弧板的绳索自动均衡两侧张力 |
长度可调 |
法兰连接，拆装方便 |
姿态要求明确 |
必须水平，绳索夹角≥45°（推荐60°） |
需辅助绳 |
两根独立绳索悬吊平衡梁本体 |
✅ 典型使用场景
ü石化、电力、冶金行业的塔器、反应器、大型储罐吊装
ü风电叶片、机舱等长条形设备
ü对水平度、变形有严格要求的精密构件
ü吊耳间距过大、无法直接使用吊钩的场合
二、被反复问错的问题：平衡梁上的“吊耳”到底受不受力？

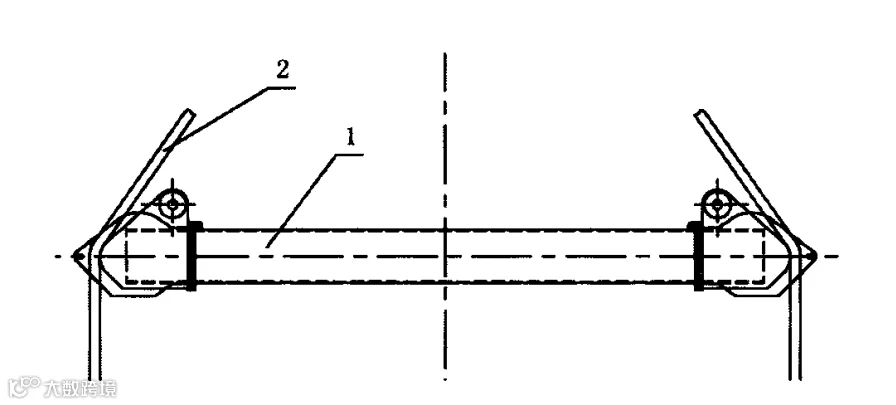

请看下图： 平衡梁两端顶部各有一个吊耳，通过两根悬挂绳扣（F₂）连接到吊钩或主绳扣。
结论：吊重过程中，这两个吊耳持续受力，受力大小记为 F₂。
吊装助理-平衡梁主梁有限元计算
吊耳的三大作用（绝不是“挂一下而已”）

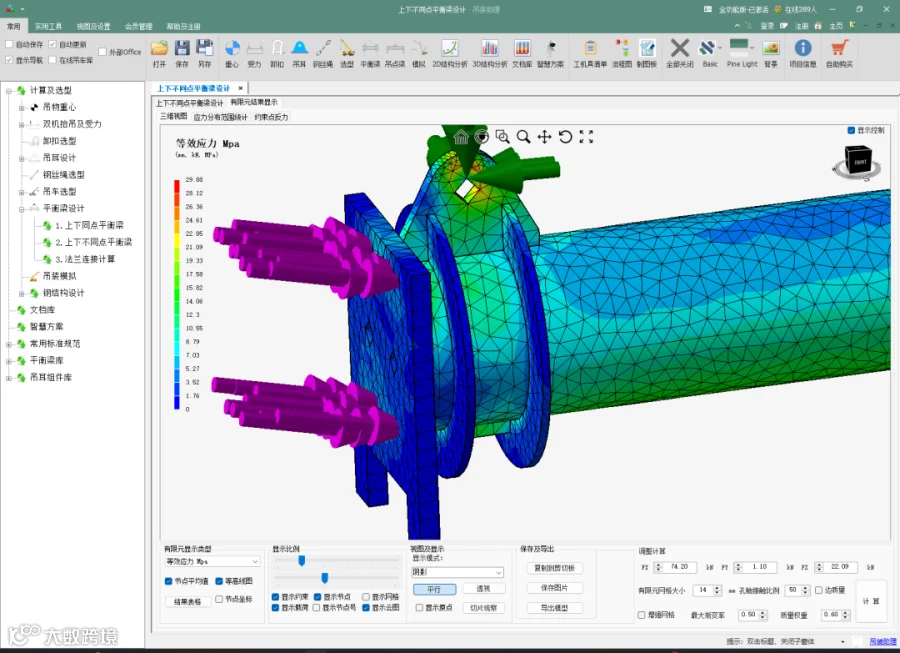

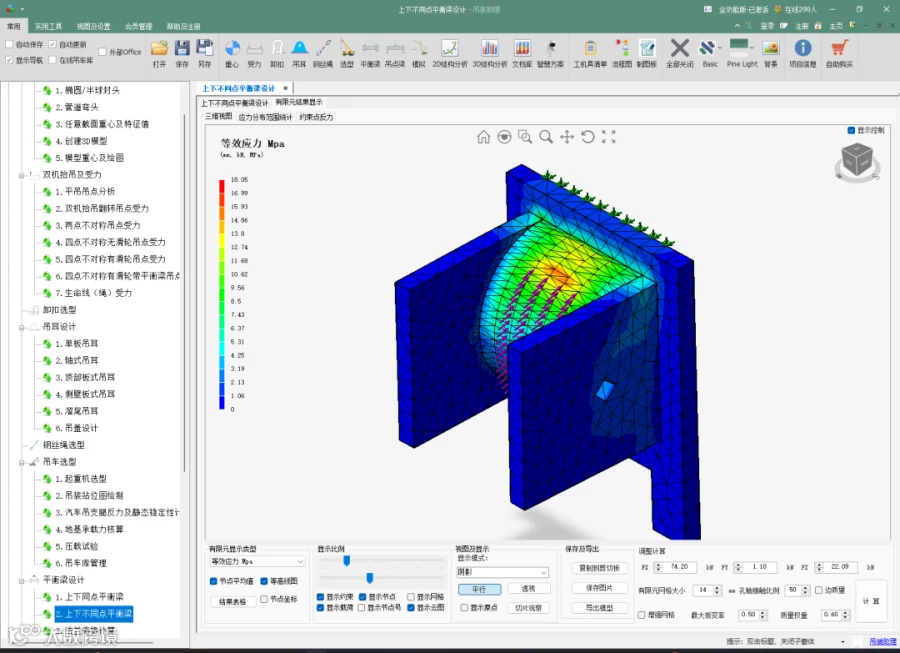

吊装助理-平衡梁支撑连接部件有限元分析
1.悬吊平衡梁本体：防止平衡梁因自重下垂、倾斜或坠落——缺了它，一吊就翻。
2.引入附加弯矩：吊耳孔中心线与平衡梁轴线存在偏心距 h，会产生 F₂ x h x cosθ ) 的弯矩。这一项如果漏算，平衡梁实际弯矩可能翻倍。
3.保持水平姿态：通过调整F₂绳扣的长度或角度θ，可微调平衡梁的水平度。
4.很多老起重工凭经验说“吊耳不受力，只是用来挂平衡梁的”，这是严重误解。它既受力，又贡献弯矩，必须在设计中参与强度和稳定校核。
三、完整受力计算模型（附公式，建议收藏）

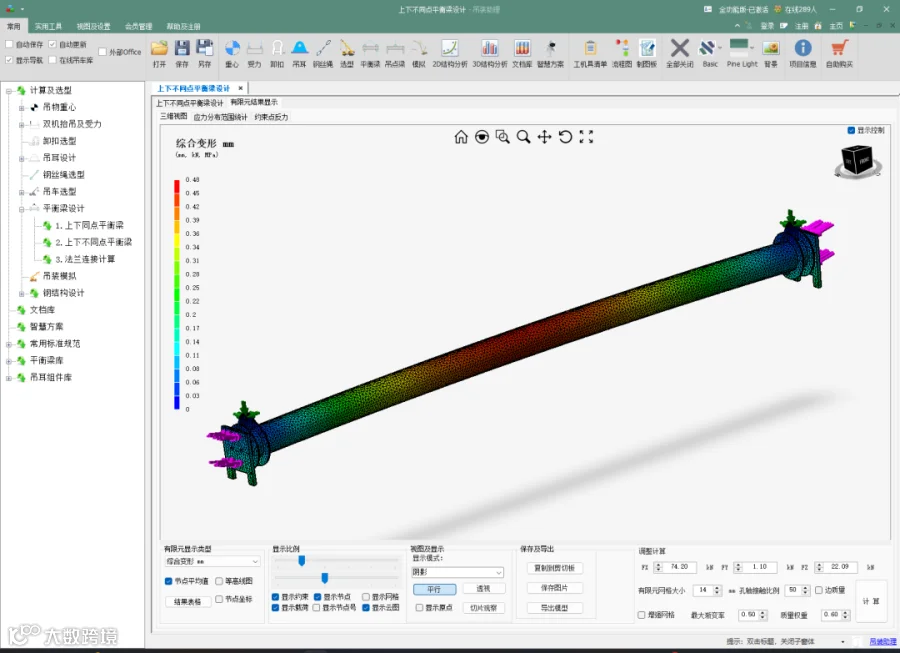

吊装助理-支撑平衡梁的变形分析

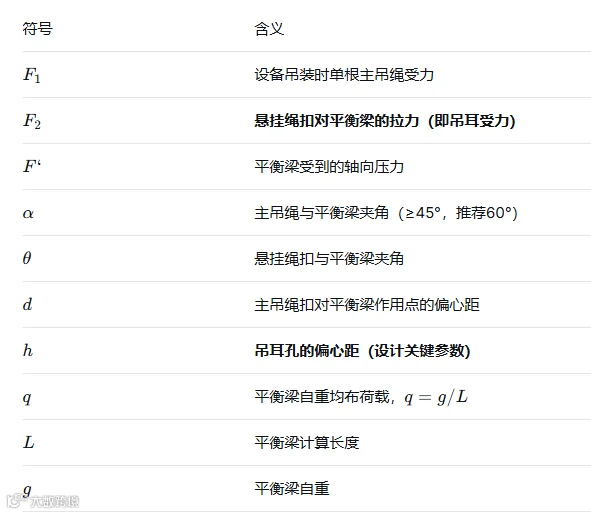

基本符号定义

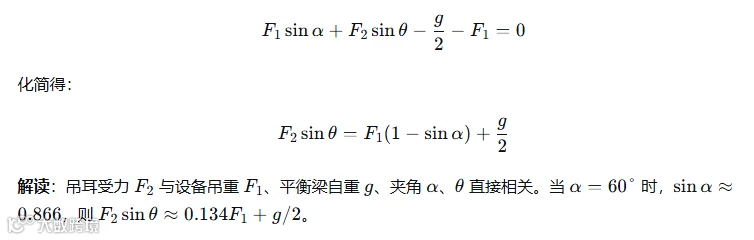

1. 力平衡方程（竖直方向）
2. 平衡梁轴向压力
3. 最大弯矩（四个来源，缺一不可）
4. 强度校核（压弯构件）
5. 稳定性校核（按《钢结构设计规范》GB 50017）
注意：即使平衡梁名义上“无弯矩”，但实际因偏心（d和h）以及自重，它仍应按压弯构件验算稳定性。

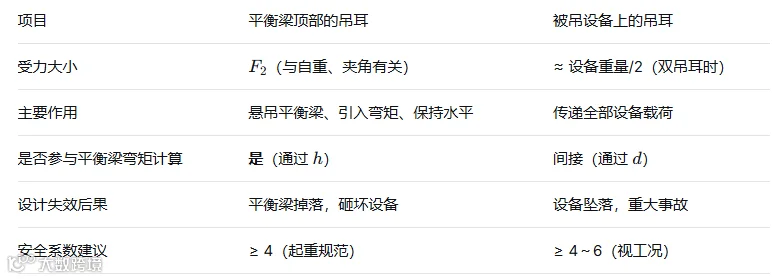

四、对比：两类“吊耳”的不同命运
五、设计计算中的5个致命陷阱（90%的方案都踩过）

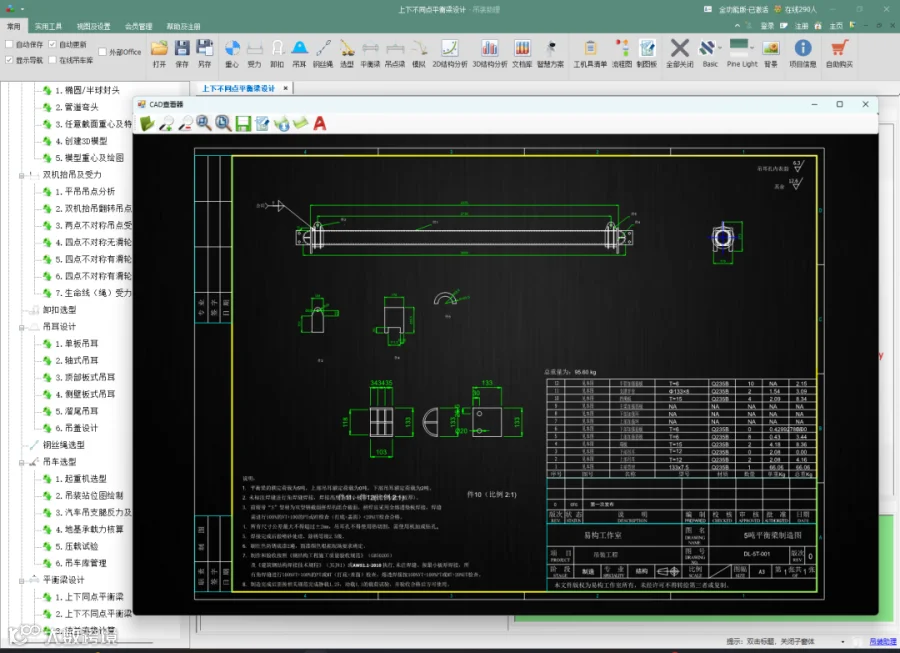

吊装助理-平衡梁施工图绘制

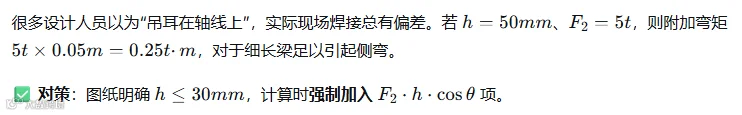

❌ 陷阱1：忽略吊耳偏心距 \( h \)
❌ 陷阱2：不设置或漏挂两根悬挂绳扣（\( F_2 \)）
有的工人图省事，只用一根绳吊平衡梁，或者绳扣太松。结果起吊瞬间平衡梁倾斜，绳索从圆弧板上滑脱。
✅ 对策：必须同时挂好两根绳扣，且独立于主吊绳。安全规程明确要求：平衡梁本体必须由单独的绳索悬吊。
❌ 陷阱3：吊耳按“非受力件”设计
吊耳板厚度不足、焊缝高度不够、孔径过大（导致局部压溃）。现场曾发生过吊耳撕裂，平衡梁坠落砸坏设备的事故。
✅ 对策：吊耳材料、焊缝、孔壁承压均需按 F2 受力校核，安全系数 ≥ 4。
❌ 陷阱4：夹角a 小于45°
夹角越小，绳索拉力F1和 F2 急剧增大，同时偏心弯矩也增大。有些方案为了省绳长，把 a 做到30°，结果平衡梁压弯失稳。
✅ 对策：严格按规范，a≥ 45° ，推荐60°。若空间受限，必须重新设计平衡梁截面。
❌ 陷阱5：可调法兰连接不满足精度要求
法兰面不垂直于梁轴线，或连接中心线偏差超过5mm，会导致平衡梁在受力时产生附加弯矩和扭曲。
✅ 对策：制造时控制垂直度 ≤ 1/1000，对中偏差 ≤ 5mm，螺栓按扭矩紧固。
六、现场使用检查清单（照做保安全）
ü平衡梁水平度 ≤ L/1000（用水准仪复核）
ü主吊绳与平衡梁夹角 a≥ 45° （实测角度器）
ü两根悬挂绳扣（F₂）长度相等，受力均匀，无松弛
ü吊耳孔边缘光滑无棱角（用手触摸检查）
ü圆弧板表面无凹坑、无毛刺
ü可调法兰连接：垂直度偏差 ≤1/1000，中心线偏差 ≤5mm
ü平衡梁长细比λ≤150（受压杆基本要求）
ü所有螺栓紧固到位，防松螺母锁紧
六、总结：无弯矩≠无弯矩，吊耳虽小不能少

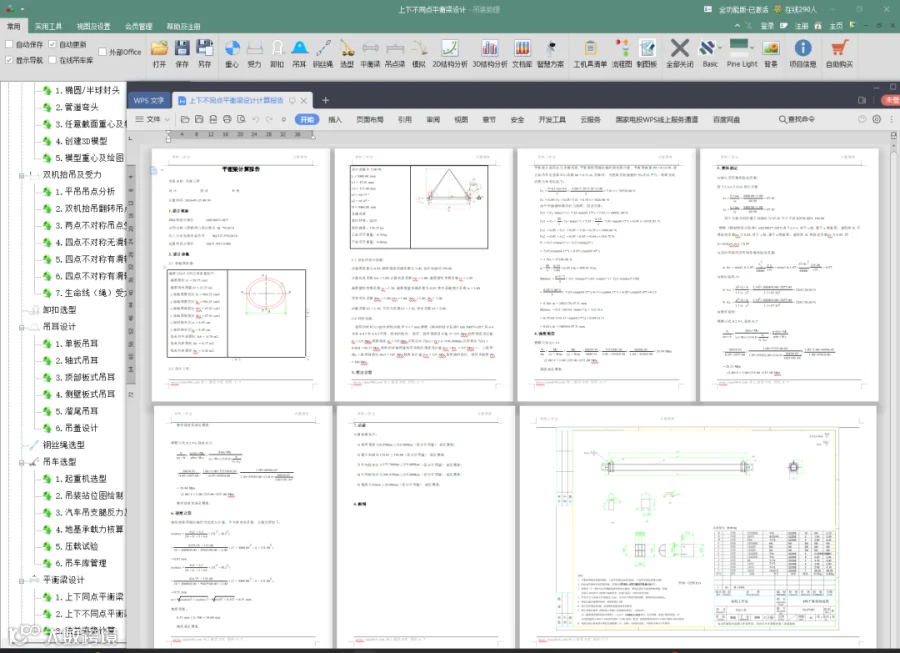

吊装助理-平衡梁计算书报告
1.支撑式无弯矩平衡梁的本质：让主梁主要受压，但实际因自重、绳索偏心和吊耳偏心，仍存在一定弯矩，设计时需按压弯构件校核。
2.吊耳的真实身份：它是受力构件，承受F2 拉力，并贡献F2 X h 弯矩。不是“仅起悬挂作用”的小零件。
3.安全三要素：
- 角度a ≥ 45°
- 偏心（d, h 尽量小）
- 双绳（F₂ 必须两根且独立）
下次做吊装方案或现场检查时，记得多看一眼那两个小吊耳——它们扛着整根平衡梁的命。
📌 建议收藏本文，设计时直接套用公式。
💬 你在现场还遇到过哪些“设计以为不受力，实际却很危险”的构件？欢迎评论区分享经验！
如果觉得有用，请点“在看”并转发到技术群，让更多人避开这些隐形坑。
（本文依据《钢结构设计规范》GB 50017及吊装工程手册编写，具体工程应结合实际工况由有资质人员计算复核。）
