今天我们聊聊某72页数字化工厂MES/MOM解决方案PPT~

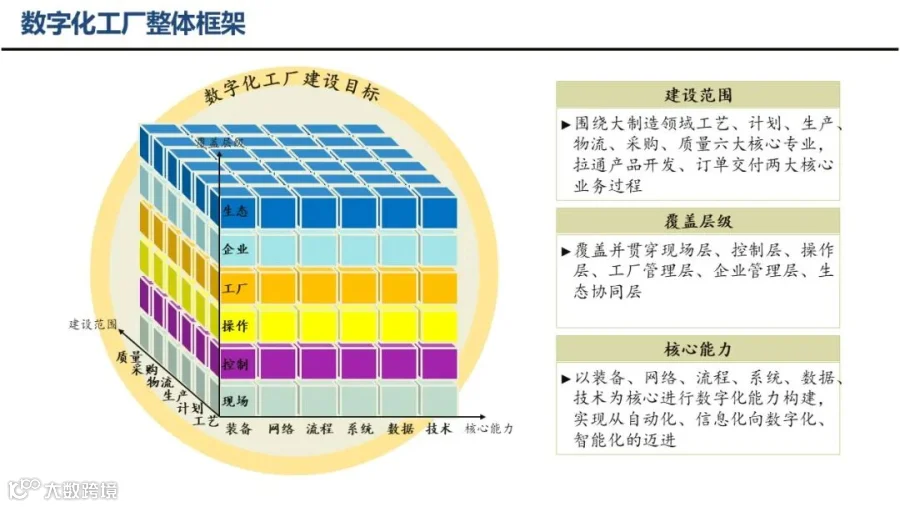

数字化工厂框架范围
-

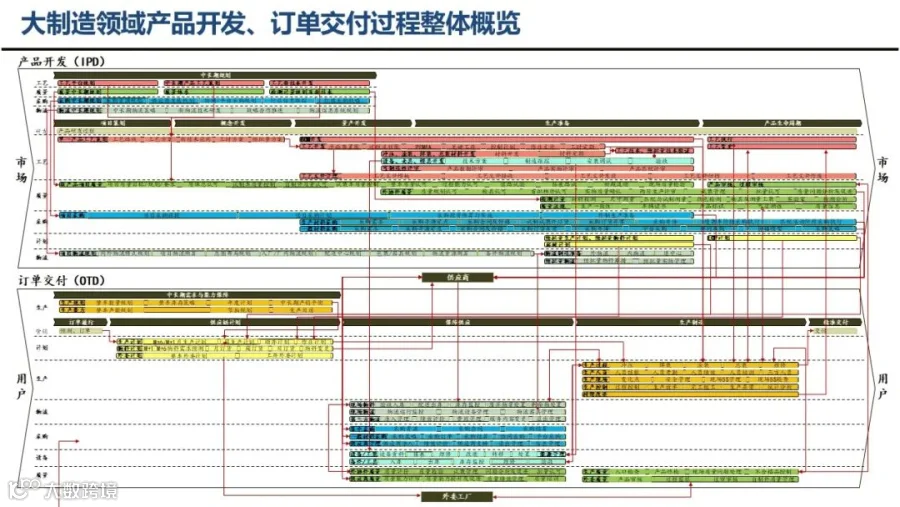

建设范围：围绕工艺、计划、生产、物流、采购、质量六大核心专业，拉通产品开发（IPD）、订单交付（OTD）两大业务过程 -
覆盖层级：贯穿现场层、控制层、操作层、工厂管理层、企业管理层、生态协同层 -
核心能力：以装备、网络、流程、系统、数据、技术为核心构建数字化能力，实现从自动化、信息化向数字化、智能化升级

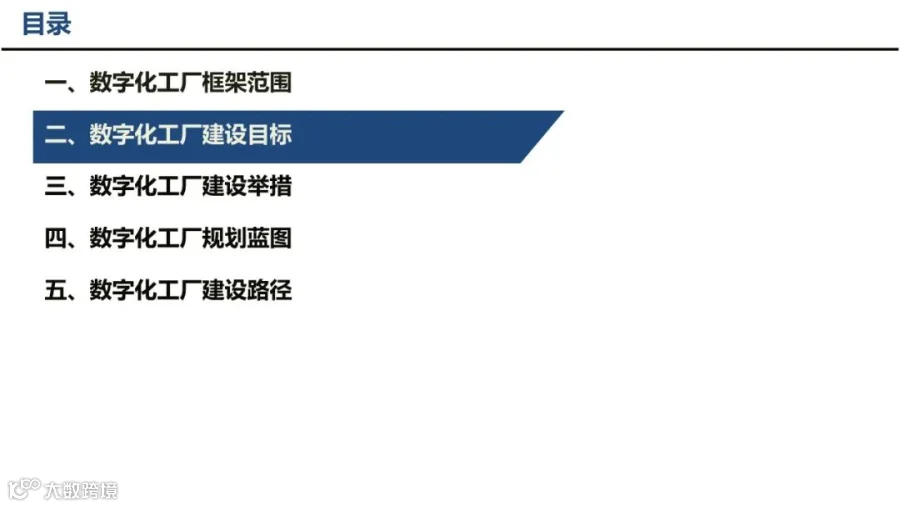

数字化工厂建设目标
-

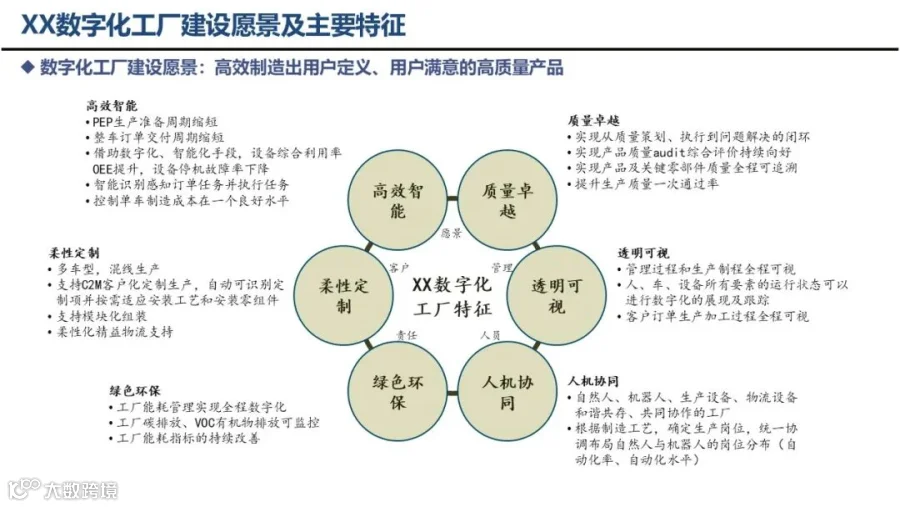

建设愿景：高效制造出用户定义、用户满意的高质量产品，打造 “高效智能、柔性定制、绿色环保、质量卓越、透明可视、人机协同” 六大特征工厂 -
核心特征： -
高效智能：缩短生产准备 / 订单交付周期，提升设备 OEE，降低停机故障率 -
柔性定制：支持多车型混线生产、C2M 客户化定制、模块化组装 -
质量卓越：实现质量全流程闭环管理与关键零部件追溯 -
透明可视：人 / 车 / 设备状态数字化展现，订单生产过程全程可跟踪 -

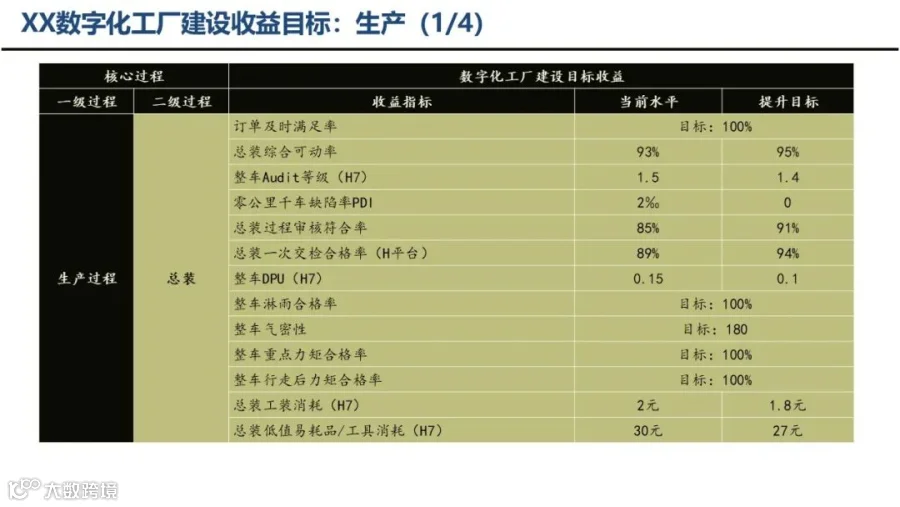

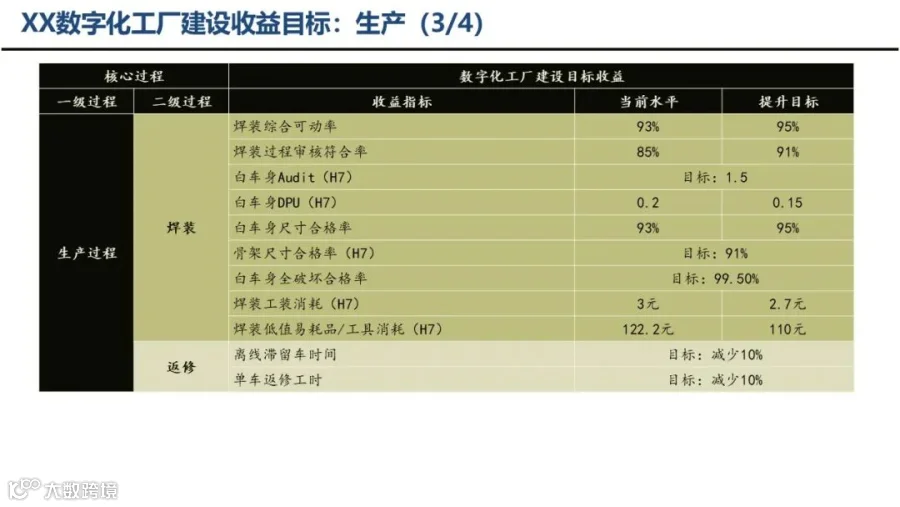

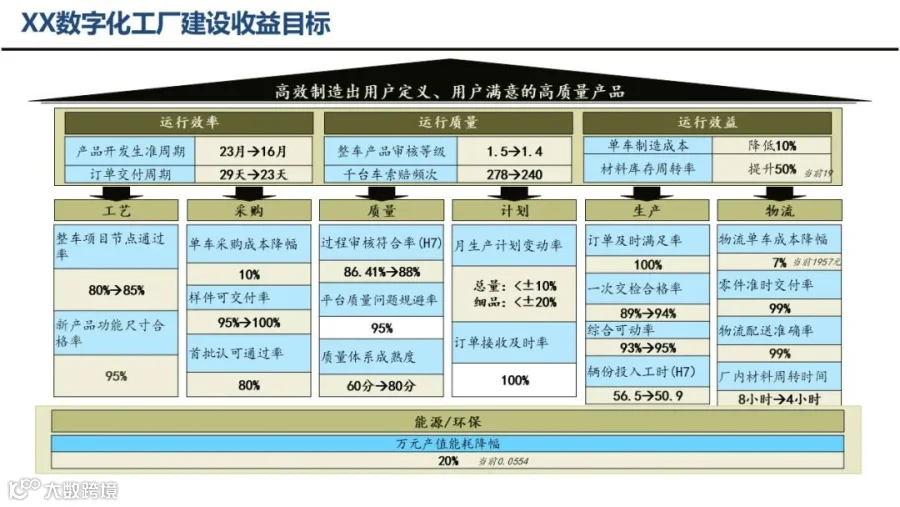

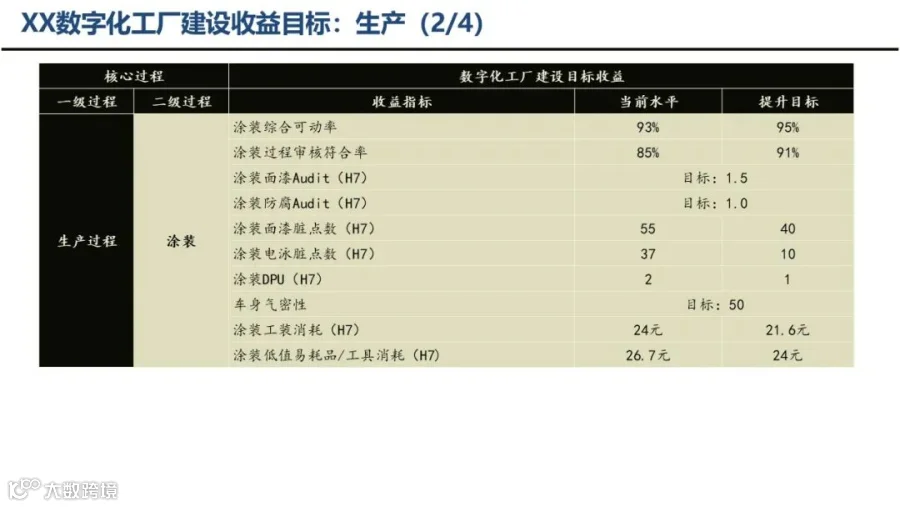

收益目标： -
效率：产品开发生准周期从 23 月→16 月，订单交付周期从 29 天→23 天 -
质量：整车产品审核等级从 1.5→1.4，千台车索赔频次从 278→240 -
效益：单车制造成本降低 10%，材料库存周转率提升 50%，万元产值能耗降幅 20%
数字化工厂建设举措
-

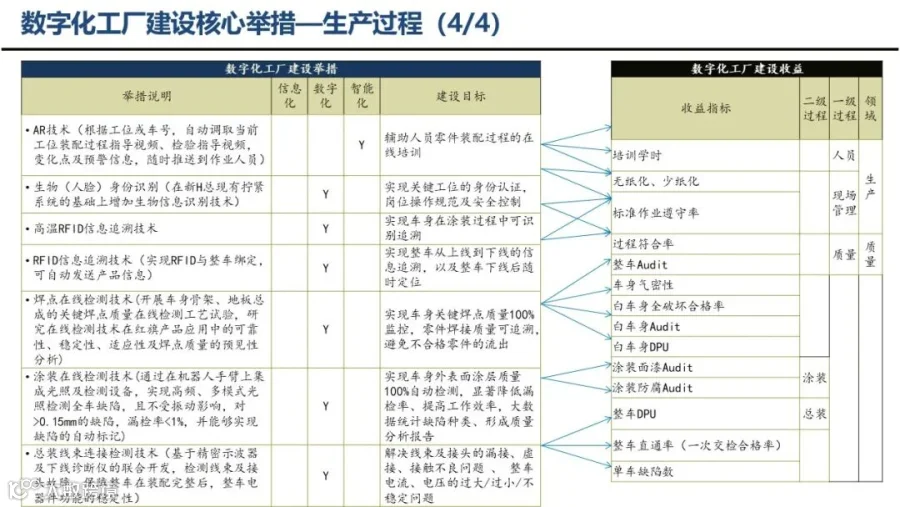

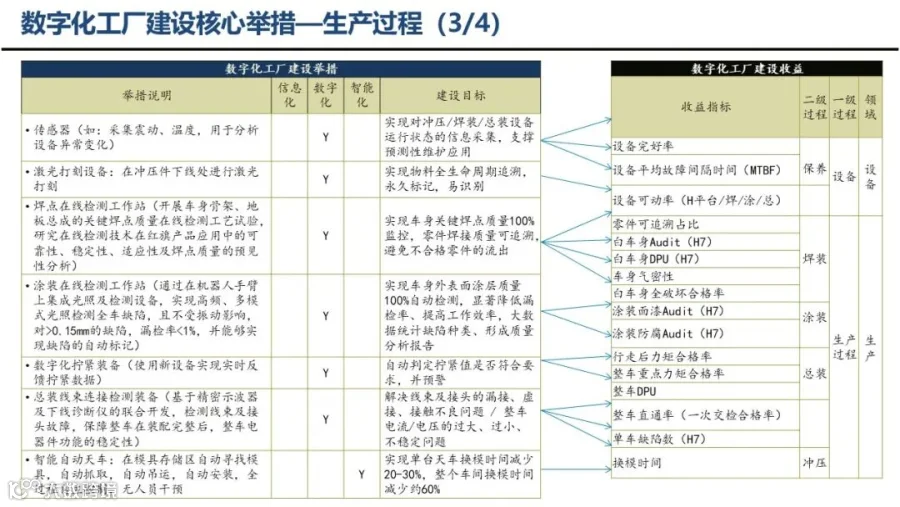

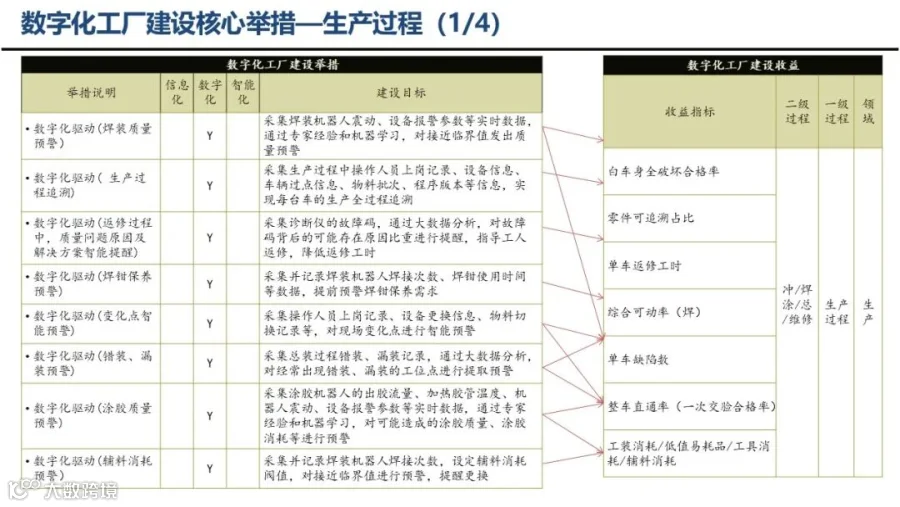

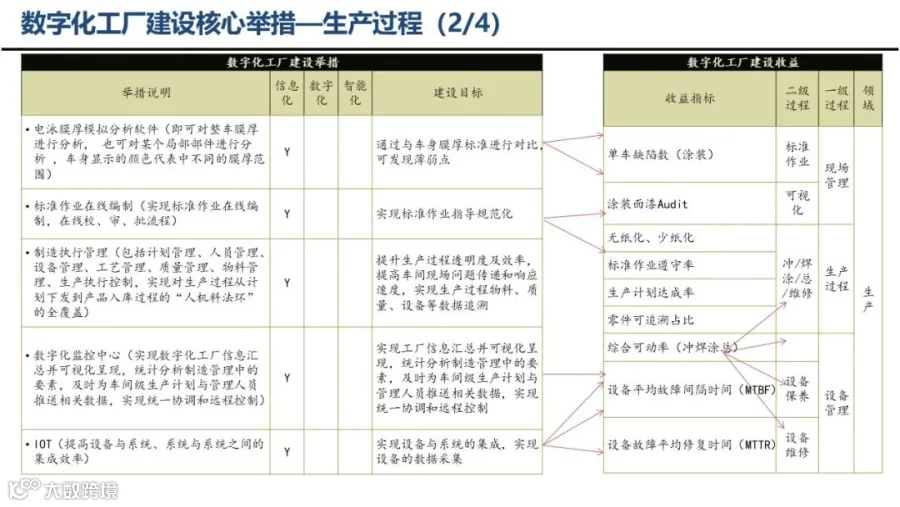

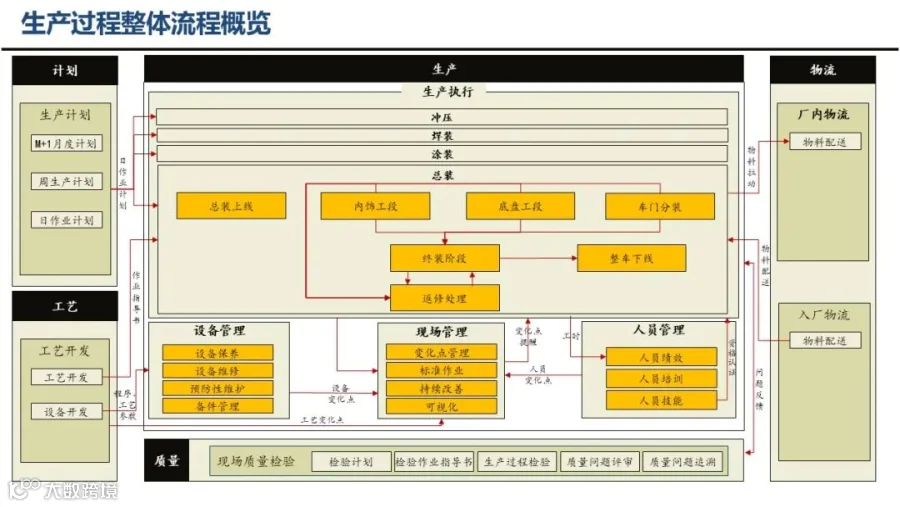

生产过程举措： -
数字化驱动：焊装质量预警、生产过程追溯、返修智能提醒、设备保养预警等（如采集机器人震动 / 报警参数，通过 AI 预警质量风险） -
技术应用：引入电泳膜厚模拟分析、制造执行管理（MES）、数字化监控中心、工业物联网（IoT）设备数据采集 -
智能装备：传感器（设备状态采集）、激光打刻设备（物料追溯）、焊点 / 涂装在线检测工作站、智能自动天车（换模效率提升 60%） -

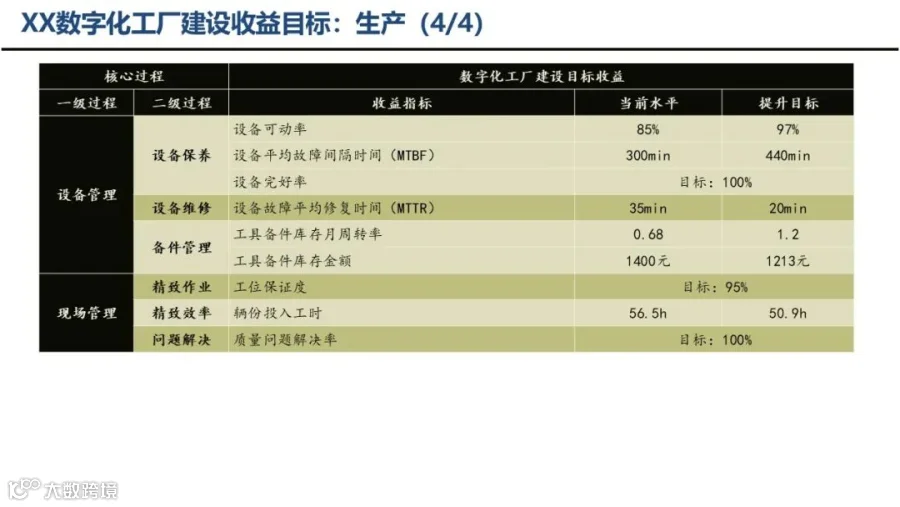

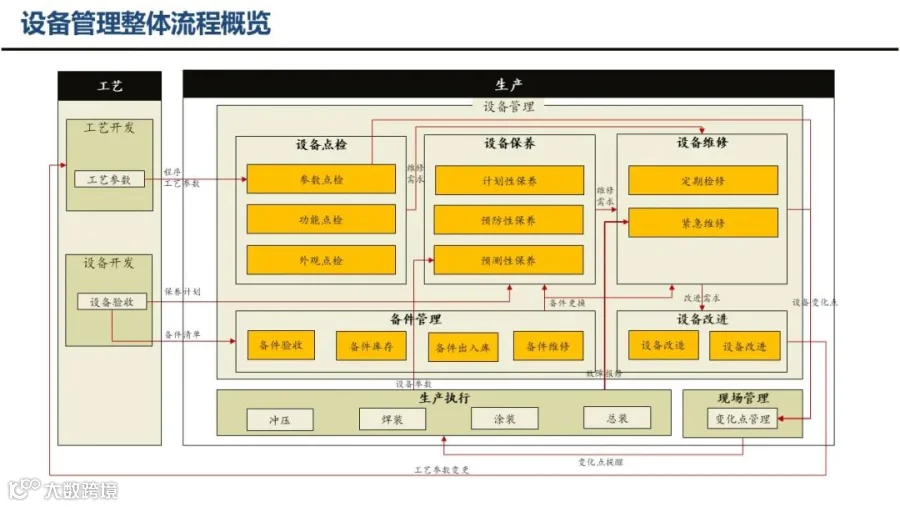

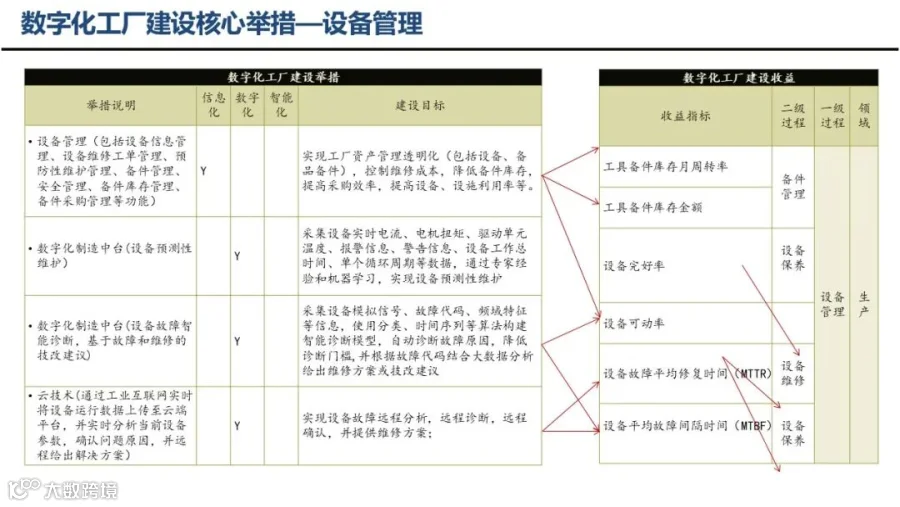

设备管理举措： -
系统建设：搭建设备管理系统（含设备信息、维修工单、预防性维护、备件管理） -
智能应用：设备预测性维护（采集电流 / 温度 / 报警数据，通过机器学习预判故障）、设备故障智能诊断（基于算法自动定位故障原因） -
远程支持：通过工业互联网实现设备故障远程分析与方案输出

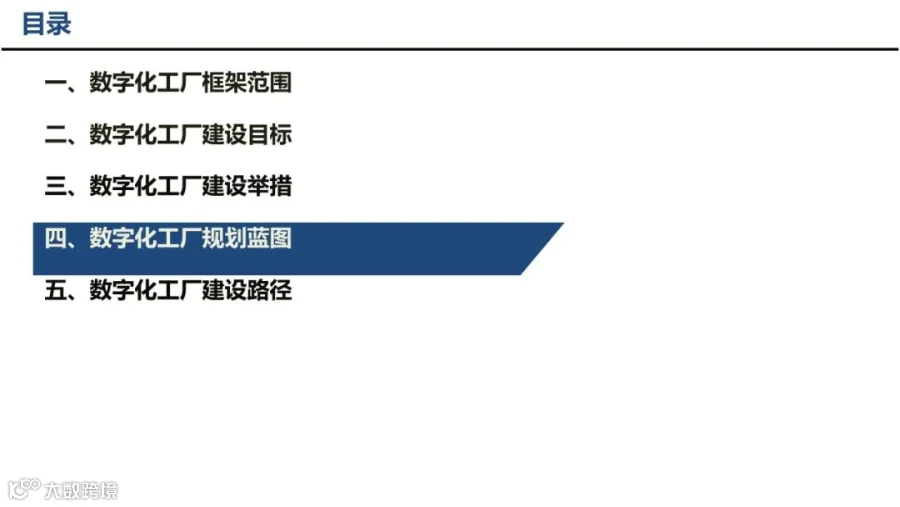

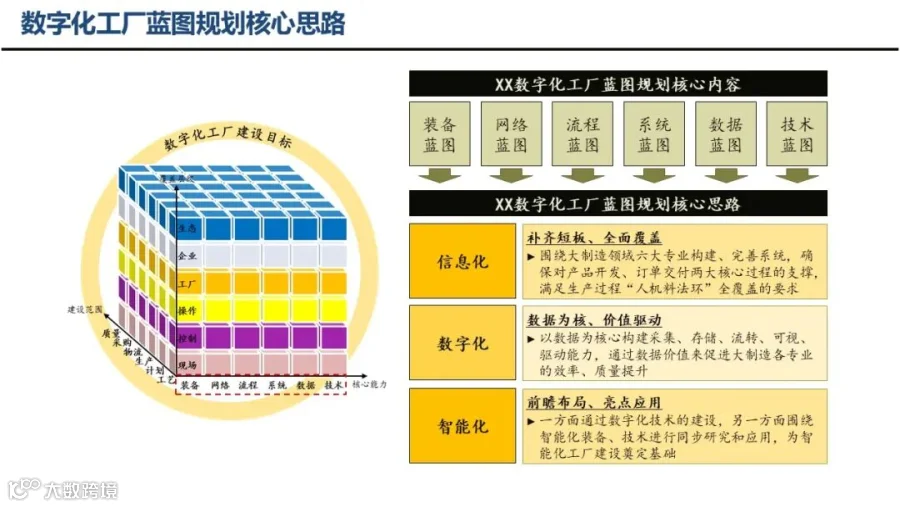

数字化工厂规划蓝图
-

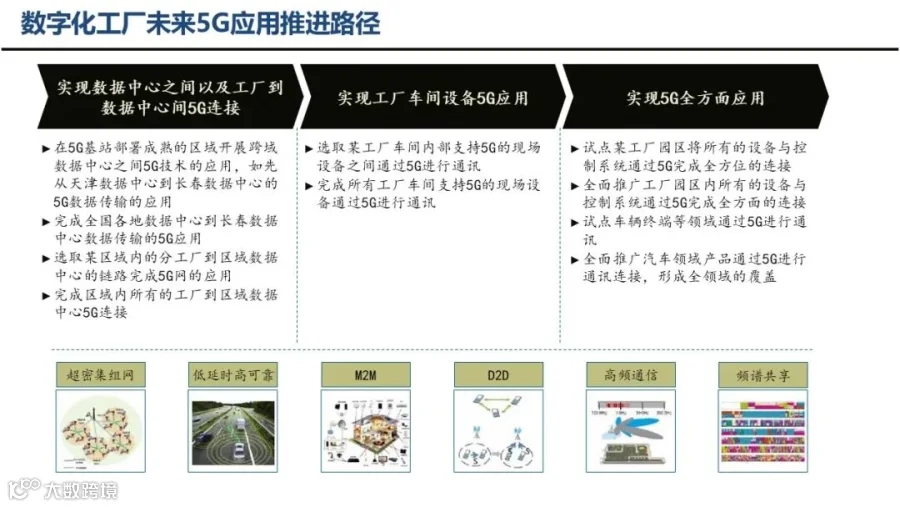

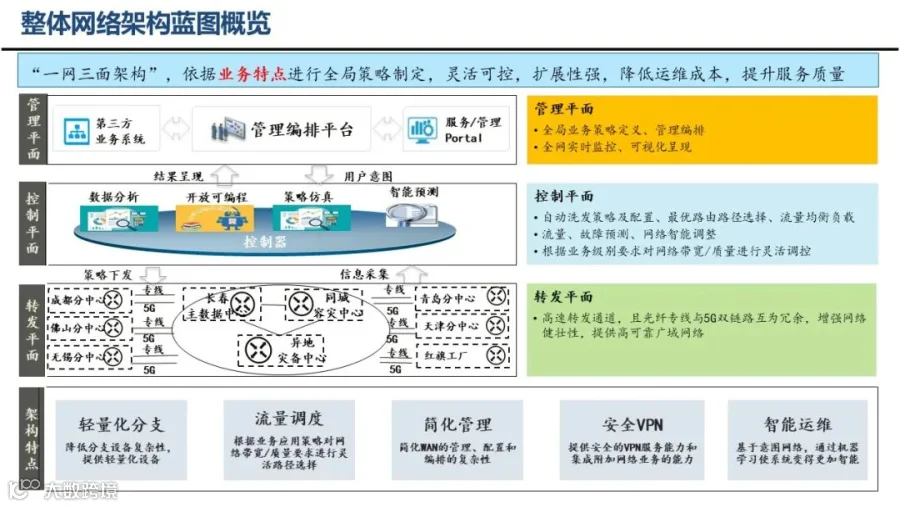

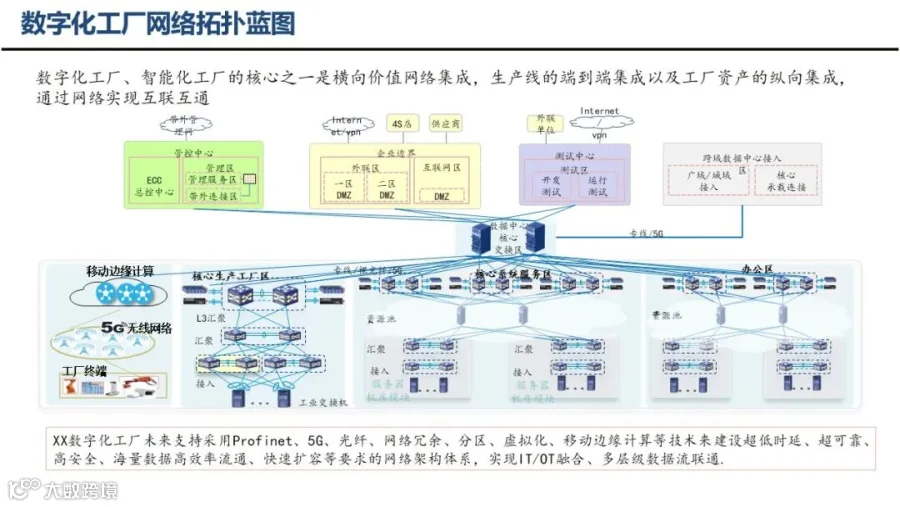

网络架构蓝图：采用 “一网三面”（管理平面、控制平面、转发平面），支持光纤专线与 5G 双链路冗余，实现跨数据中心（长春主中心、同城 / 异地容灾中心）及多工厂（青岛、天津等）互联，满足超低时延、高可靠需求 -

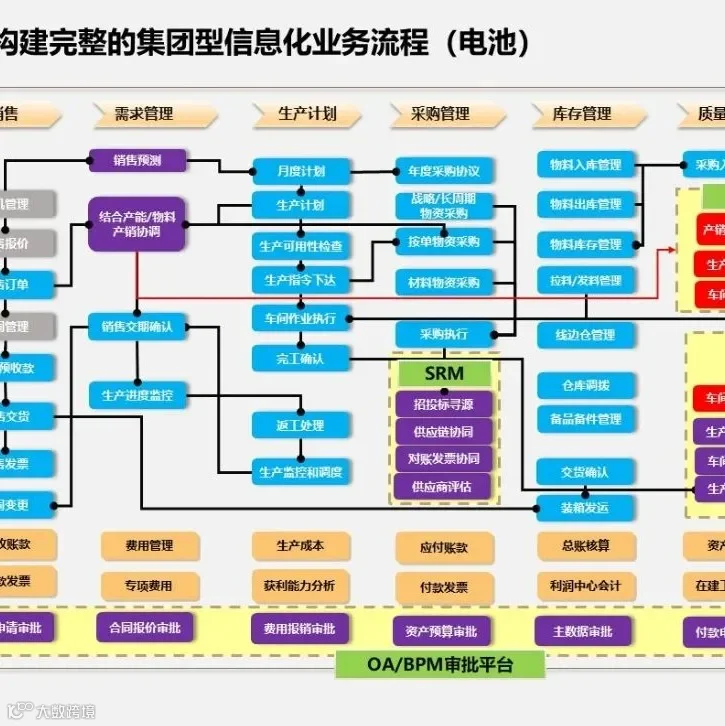

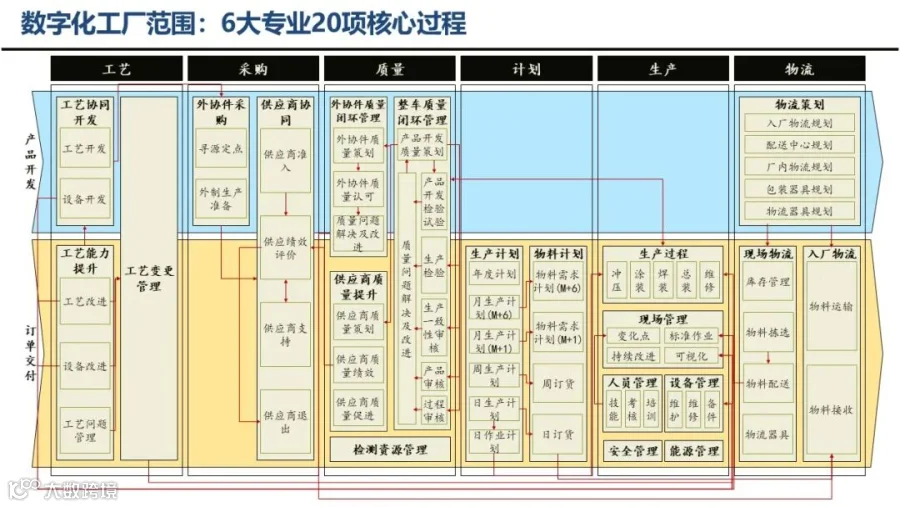

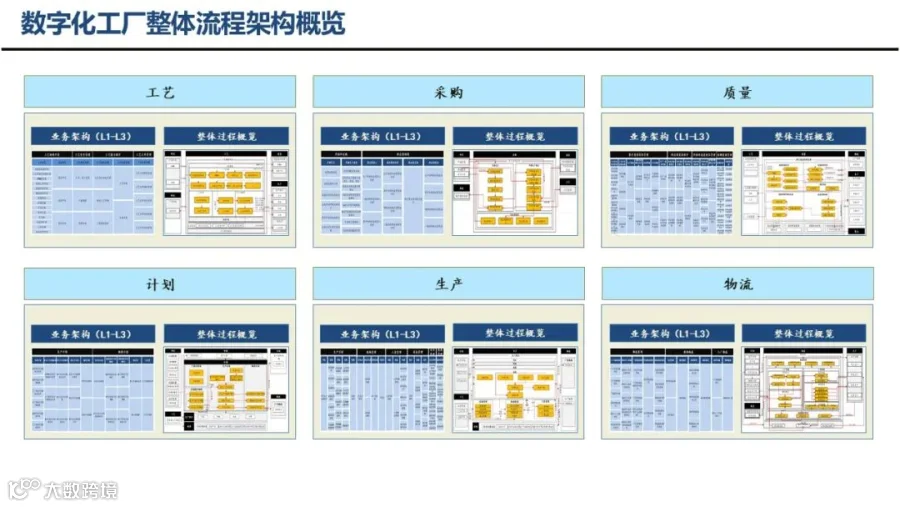

流程架构蓝图：梳理六大专业 20 项核心过程（如工艺协同开发、生产计划排程、入厂物流规划、质量闭环管理），明确各环节系统边界与数据流转逻辑，避免 “断点、孤岛” -

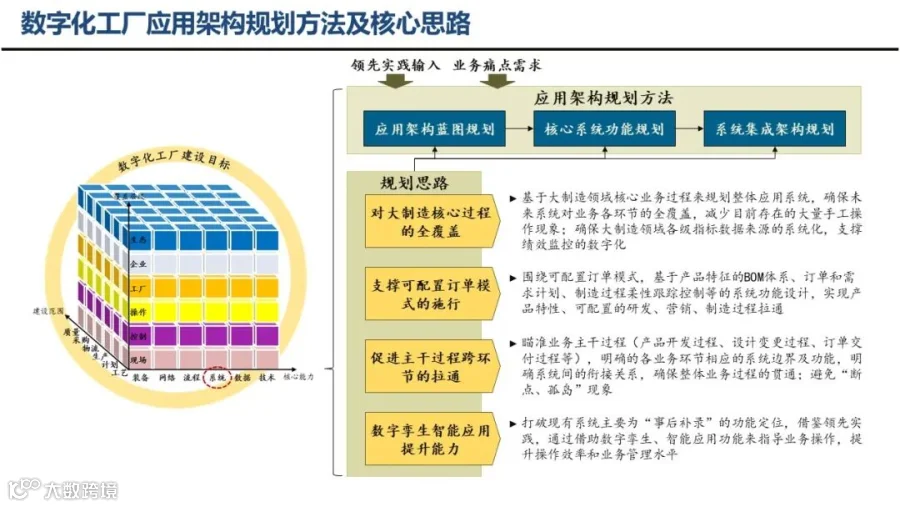

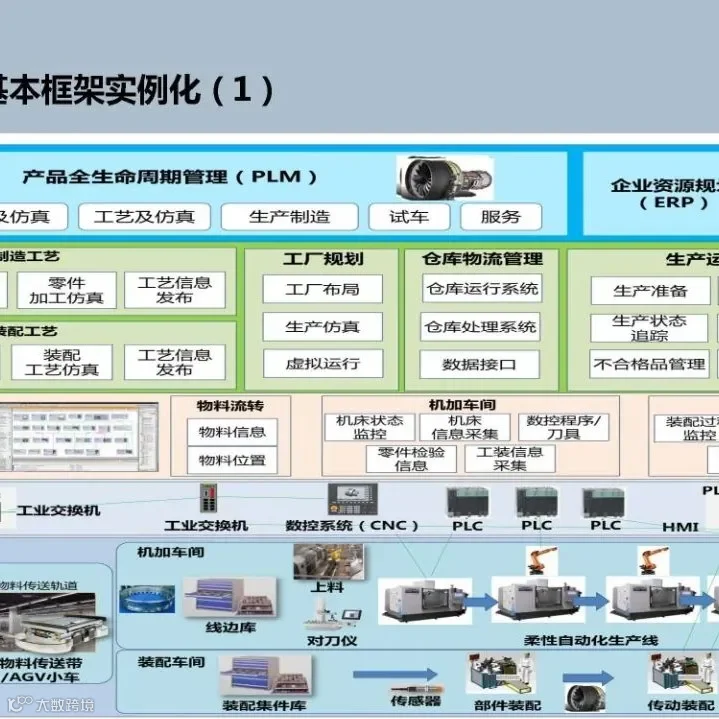

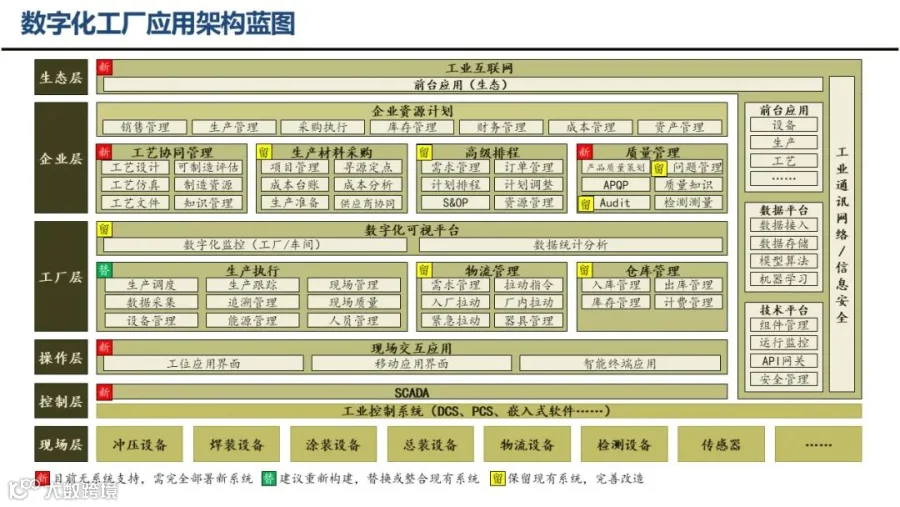

应用架构蓝图： -
层级划分：覆盖现场层（设备 / 传感器）、控制层（工业控制系统）、操作层（MES / 物流管理）、工厂层（设备管理 / 能源管理）、企业层（ERP / 工艺管理）、生态层（供应商协同） -
核心系统：重点规划生产执行系统（MES）、质量管理系统（QMS）、智能物流系统、设备预测性维护系统，明确 “保留 / 改造 / 新建” 系统策略 -
数据架构蓝图： -
现状改进：解决手工记录多、数据采集空白、标准不统一、流转割裂等问题 -
核心设计：围绕数据采集（设备 / 生产 / 质量数据）、标准（元数据规范）、流转（跨系统数据联动）、分析（从统计向深度挖掘升级）、驱动（场景化数据应用）构建数据体系 -
装备技术蓝图： -
分车间规划：总装（可视化拧紧、底盘自动合装）、涂装（智能喷涂机器人、烘干温度智能控制）、冲压（全自动智能天车、端拾器立体库）、焊装（NC 定位器、在线尺寸测量） -
技术方向：明确数字化（RFID 追溯）、智能化（AGV 智能调度）技术落地场景
数字化工厂建设路径
-
实施原则：按 “基础度（是否为其他项目前提）、速赢度（价值与见效速度）、紧迫度（业务需求迫切性）、成熟度（管理基础）、重要度（业务必要性）” 排序项目优先级 -
项目清单：共 22 大项、72 个子项，覆盖工艺（数字化工艺平台）、生产（生产运营平台）、质量（在线检测技术）、物流（AGV 智能备货）、设备（预测性维护）等领域 -
实施路线：分 2018-2020 年推进，前期优先落地速赢项目（如总装 MES 建设、基础网络搭建），中期推进核心能力项目（设备预测性维护、数据治理），后期布局智能化创新（无人机零件运输预研、3D 打印） -
投资估算：总投资约 XXX 亿元，其中智能化项目占比 XXX%，34 个项目可复用于其他工厂（如成都工厂），占总投资 33%；已批准 XXX 亿元，需追加 XXX 亿元
