封装的选择往往决定了系统的性能上限和可靠性表现。QFP（Quad Flat Package）作为一种经典的封装形式，在高频应用中被广泛采用。
为什么这种封装能够在高频场景中展现出独特的优势？它究竟如何应对高频信号传输中的挑战？
QFP（四方扁平封装）是一种表面贴装型集成电路封装，其引脚从封装体的四个侧面引出，以“L”形向下方弯曲。
QFP封装（图源：网络）
QFP封装的主要特点概括如下：
引脚均匀分布于四方
引脚间距标准为0.3mm至1.0mm
引脚数量通常介于32至376个
封装体厚度维持在1.0mm至3.8mm之间

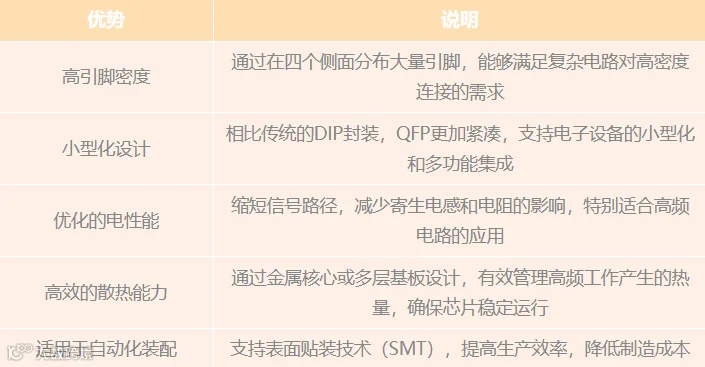

QFP封装形式以高引脚数、小型化设计、良好的热管理能力等优势，成为现代高频电路和复杂集成电路的理想选择。
QFP封装的特性不仅满足了高频电路对信号完整性优化、电磁兼容（EMC）及散热性能的关键需求，还通过低电感路径、小型化设计与高引脚数的结合，为超大规模集成电路提供了卓越的支持。
此外，QFP封装采用金属核心或多层基板结构，以确保在高频工作条件下有效管理热量，并通过支持表面贴装技术（SMT）提升生产效率，降低制造成本。
（图源：网络）
这种封装广泛应用于微处理器等数字逻辑LSI（大规模集成）电路，同时也在VTR（视频磁带录像机）信号处理、音响信号处理等模拟LSI电路中得到应用，为高性能芯片提供了可靠的包装解决方案。
下面来看平台君找到的一款芯片。
STM32G484QE是意法半导体（ST）的一款具有170 MHz / 213 DMIPS，128 KB SRAM，丰富模拟功能、数学加速器，184 ps 12 通道高分辨率定时器，AES（高级加密标准）的带浮点运算单元、Arm Cortex-M4 32 位微控制器。

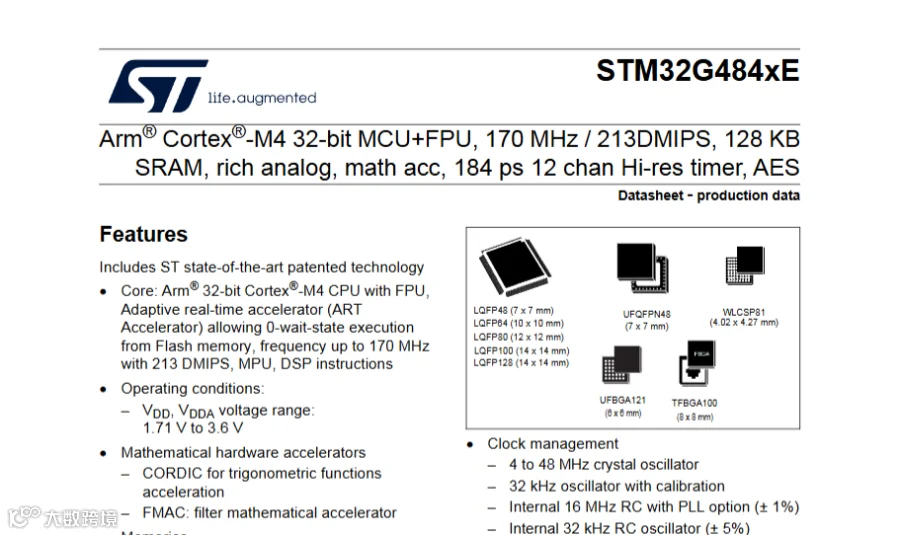

芯片简介（图源：芯片规格书）

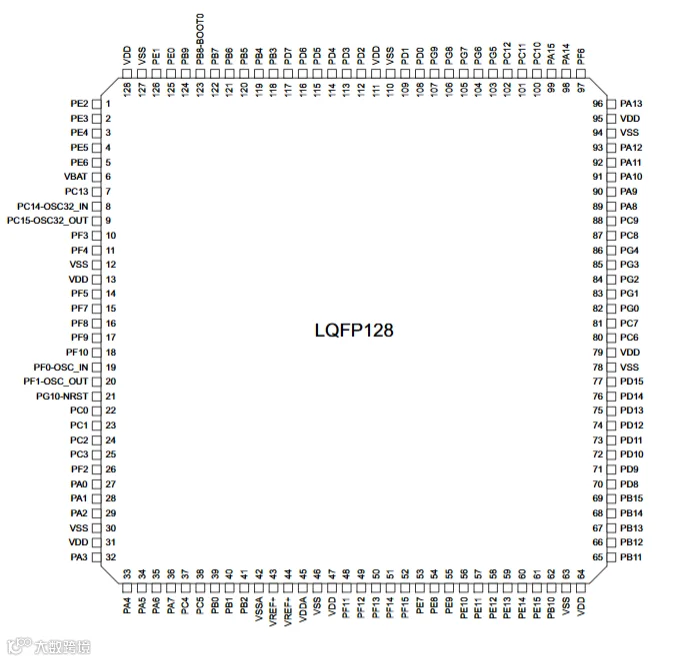

引脚排列图（图源：芯片规格书）
芯片规格书显示该芯片使用的是QFP封装形式，最高引脚数到128。
如下图是平台君在大数据平台找到芯片封装图。
此芯片使用的是具有128个引脚、尺寸14毫米x14毫米的低轮廓四面扁平封装。

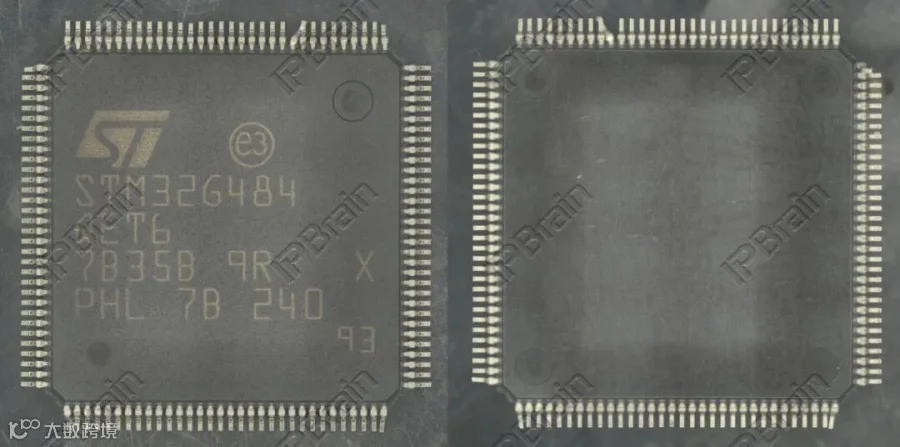

封装图（图源：IPBrain平台）

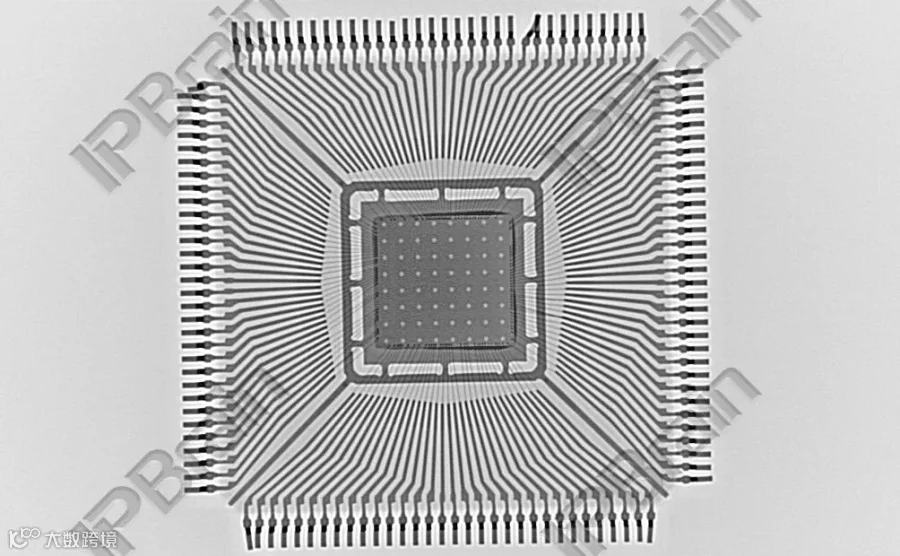

下图是封装X-射线图。
X-射线图（图源：IPBrain平台）
不同的封装，各类电性参数等都会不一样，在电路中所能起到的作用也会不一样。因此，封装是重要的参考因素之一。
