一、企业背景

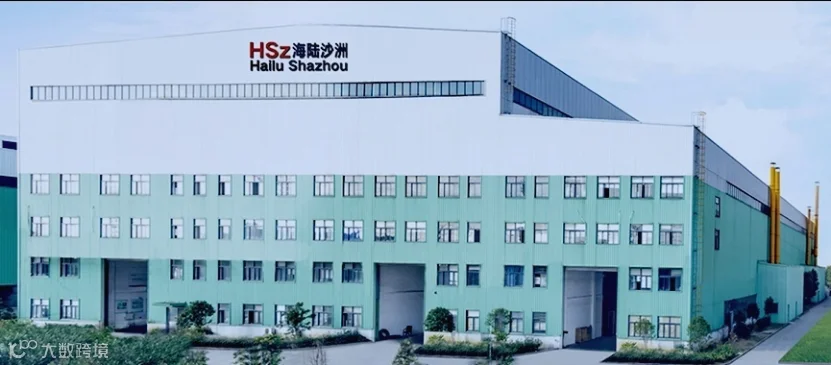

张家港海陆沙洲科技有限公司始建于1956年，是中国船用锅炉行业的资深劲旅。公司位于江苏省张家港市，隶属于上市公司海陆集团（股票代码：SZ002255），是一家专业设计制造船用锅炉、空气瓶、工业锅炉、压力容器、冶金设备的高端装备制造企业。

公司占地面积56,830㎡，建筑面积39,000㎡，拥有228名员工，其中工程技术人员150余名。公司持有A2级压力容器制造许可证、工业锅炉制造许可证，并通过了美国ASME"S"、"U"认证和ISO9001质量体系认证，产品远销全球100多个国家和地区。2017年，公司为"雪龙号"科考船设计生产的船用锅炉，更是中国船舶工业的标志性成就。2022年，公司被认定为江苏省专精特新“小巨人”企业，展现了强大的技术创新能力。

作为锅炉及压力容器制造企业，海陆沙洲的产品具有结构复杂、零部件繁多、装配精度要求高的特点。从锅炉本体到辅机设备，从压力容器到管路系统，每一台产品都涉及大量精密的机械零部件设计，对工程图纸的质量和效率提出了极高的要求。

二、痛点与挑战

随着业务规模的持续扩大和订单的快速增长，海陆沙洲的设计团队面临着前所未有的压力：

图纸标准化难题

锅炉和压力容器作为特种设备，必须严格遵循国家相关标准和规范。传统CAD软件缺乏符合国标的绘图环境，导致每次出图都需要手动设置图框、标题栏、明细表等标准元素，不仅工作效率低下，还容易出现格式不统一的问题，给产品质量管理带来隐患。

复杂结构绘图效率低

锅炉产品结构复杂，包含大量筒体、封头、管束、法兰、支座等零部件。使用传统CAD软件绘制这些复杂几何图形时，需要频繁切换命令、反复计算尺寸，绘图效率难以提升。特别是一些标准结构如管板孔阵、法兰连接等，每次都需要重新绘制，极大浪费了设计师的精力。

装配图纸管理困难

一台完整的锅炉产品涉及成百上千个零部件，装配图的绘制和BOM（物料清单）的整理是一项繁重的任务。传统方式下，明细表的编制完全依赖手工录入，数据容易出错，且当设计变更时很难保证BOM与图纸的一致性，严重影响采购和生产进度。

设计资源复用不足

企业在长期发展过程中积累了大量宝贵的图纸资源，但这些资源分散在不同设计师手中，缺乏统一的图库管理机制。类似结构的设计往往需要从零开始，既降低了工作效率，也难以保证设计的延续性和继承性。

三、解决方案

针对海陆沙洲的实际需求，天河软件为其部署了THCAD二维机械设计软件，并提供了一系列定制化服务，帮助企业构建高效的数字化设计平台。

构建符合国标的标准化绘图环境

THCAD默认提供符合国家标准的绘图环境，包括标准图框、标题栏、明细表等模块。海陆沙洲在工程师的协助下，根据企业实际需求对这些标准模板进行了个性化定制，建立了统一的出图规范。如今，设计师打开THCAD，即可自动加载企业专属的绘图环境，图框、标题栏、图框线型等全部实现标准化，彻底解决了出图格式不统一的问题。

丰富的机械绘图工具

THCAD提供了大量专业的机械绘图工具，包括：

·构造工具：中心线、对称画线、平形/垂直线、公切线、角分线、波浪线、精确矩形等常用几何构造功能

·零件特征：倒圆/倒角、轴断线、截交线、动态延伸、工艺槽构造、单孔、孔阵等功能，可以方便地完成各种常用的零件结构特征

·局部放大：将图形的局部自动放大到所需比例，生成局部放大视图，无需重画

这些工具极大地提升了复杂零部件的绘图效率，设计师可以更加专注于产品设计本身，而非繁琐的绘图操作。

智能标注与公差查询

THCAD系统根据机械制图的国家标准，提供了齐全的标注功能。尺寸标注、公差查询、符号标注、文字标注等模块实现了拟人化的工程标注风格，操作直观、快捷、智能。软件还内置了公差数据库，设计师可以快速查询和应用标准公差，确保图纸的技术要求准确无误。

强大的参数化标准件库

THCAD提供涵盖紧固件、轴承、联轴器、型材等数十个零件库，上千个零件类型，全部支持多视图和参数化驱动，设计师可以直接插入使用。在海陆沙洲的应用场景中，锅炉和压力容器的法兰、支座、管接头等标准件都可以从库中直接调用，只需修改参数即可生成符合要求的新零件。

同时，THCAD提供开放的入库工具，企业可以将自身积累的标准件和典型结构录入企业图库，形成海陆沙洲专属的设计资源库，为后续的设计复用奠定基础。

高效的BOM处理能力

设计BOM的汇总处理是图纸完成后的一项重要工作。THCAD提供的"复杂报表"功能支持从装配图中自动提取零部件信息，生成符合企业格式要求的明细表。数据可自由导入导出，支持提取标准件信息，提供多种数据规范化手段，并可控制字段的可编辑性。通过P3DM项目管理模块，设计师可以清晰查看装配树，浏览和创建图纸，当标题栏、明细表的关联信息不一致时系统会自动提示，保证数据的一致性。

批量处理工具提升效率

THCAD提供了大量实用的批量处理工具，包括批量改图框、批量提取数据、批量出图等功能。有了这些工具，日常琐碎却耗时的工作变得简单高效。例如，当产品设计变更需要更换图框时，设计师无需逐一打开图纸修改，只需运行批量处理命令即可一次性完成所有图纸的更新。

四、应用效果

THCAD在海陆沙洲全面部署后，显著提升了企业的设计能力和生产效率：

指标	改善效果
绘图效率	提升约40%
图纸标准化率	达到100%
BOM准确率	提升至99%以上
设计资源复用率	大幅提高

五、设计师反馈

"THCAD的绘图工具非常专业，特别是孔阵、工艺槽这些功能太实用了。以前画一个管板需要大半天时间，现在只需要几个小时。"

"最让我们满意的是国标化的绘图环境。打开软件就是企业的标准模板，出图格式完全统一，质量管理部门非常认可。"

"智能标注功能让尺寸标注变得又快又准，公差查询也很方便，再也不用翻手册查标准了。"

六、长期价值

通过THCAD的应用，海陆沙洲建立了统一的数字化设计平台，实现了设计资源的有效积累和复用。标准化的绘图流程不仅提升了设计效率，更为产品质量提供了有力保障。作为中国船用锅炉行业的领军企业，海陆沙洲正借助数字化设计工具，持续为全球航运业和装备制造业提供高品质的产品和服务。

七、关于THCAD

天河THCAD是中国机械CAD标准应用主导者，是一款高效、智能、专业的二维机械设计软件。基于原生DWG格式，THCAD与AutoCAD保持100%兼容，设计师无需改变现有工作习惯即可平滑迁移。

THCAD二维机械版提供：

·符合国家标准的绘图环境

·丰富的机械设计工具和智能标注功能

·强大的参数化标准件库

·高效的BOM处理和项目管理能力

·灵活的商业授权模式（永久授权/订阅授权）
