谈及国产EDA，我们的首先想到的是设计工具，IP往往是最易忽略的环节。
目前，半导体IP行业非常集中。全球70%的市场都由新思科技、Cadence和Arm等巨头占据，他们凭借先进工艺支持、系统级IP集成，以及及生态壁垒，形成了另一个垄断局面。特别是高速接口IP，头部优势更加明显。
新思科技吃下57%的市场

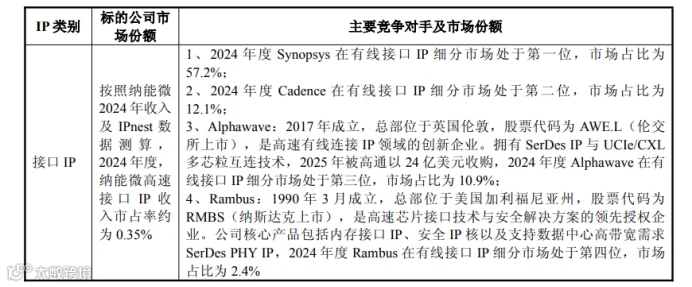

根据概论电子收购IP公司的相关披露文件，2024年全球有线接口IP市场中，新思科技市占率57.2%，Cadence为12.1%，Alphawave 为10.9%，Rambus 为2.4%。
相比之下，国产厂商纳能微的高速接口IP收入市占率仅约0.35%。这个差距已经不是简单的“领先”，而是近乎垄断。
高速接口IP的重要性不用多说。无论是PCIe、SerDes，还是高速存储接口，几乎都是AI芯片、数据中心芯片、高性能计算芯片的底层基础模块，这些核心IP代表了芯片互联能力。
国产差距不只是市场份额
真正的差距，其实不只在数字上。物理IP的价值，建立在长期、大量流片验证和商业量产基础之上。国际头部IP企业的产品，已经经过全球众多顶尖芯片设计公司在先进工艺上的反复验证。而国产物理IP目前最大的短板，首先是先进工艺适配能力。
比如概伦电子拟收购的锐成芯微，已经拥有覆盖全球30多家晶圆厂、4nm到180nm多种工艺类型的1000多项物理IP，布局覆盖模拟及数模混合IP、存储IP、无线射频IP以及高速接口IP，产品能力已经不算弱。
但问题在于，高端物理IP仍缺乏与之匹配的国产先进工艺平台进行验证与迭代，因此基于国产先进工艺研发的IP，与国际同期水平仍有差距。
另一个壁垒来自EDA工具。从3nm先进制程开始，晶圆制造逐渐采用GAAFET技术替代FinFET。针对GAAFET技术的物理IP开发，需要国际头部EDA厂商专门工具进行设计和验证。受出口管制影响，国产物理IP厂商当前难以使用相关工具开发3nm以下先进工艺IP。
国产如何破局？
更大的挑战，其实是生态。国际巨头最大的优势，不只是技术，而是生态绑定能力。
新思科技和Cadence长期采用“EDA+IP”模式嵌入客户设计流程，通过工具链与IP深度绑定客户。一旦客户的设计流程建立，更换供应商的成本会非常高。
这也是锐成芯微这类独立IP厂商面临的现实压力。作为独立IP供应商，在缺乏自有EDA工具链协同的情况下，拓展头部客户、提供全流程解决方案的效率天然受限。这也说明，国产厂商想要打破垄断，只做独立IP是不可能的了。
我个人觉得，最现实的路径应该是“EDA+IP”一体化，EDA决定设计效率，IP决定芯片能力上限。所以，国产EDA一直在补工具短板，但从产业现实看，中国半导体真正难啃的骨头，不只是EDA工具，还有高端IP。
