经典案例·张家港海陆沙洲科技有限公司-用THCAD画出锅炉设计的"加速度"（二）

天河软件

2026-06-18

导读：海陆沙洲这样的老牌制造企业，选择THCAD其实挺有代表性的：产品复杂、标准要求高、设计工作量大，正好是THCAD这种专业机械CAD最能发挥价值的地方。标准化的绘图环境、专业的机械工具、智能的BOM处理

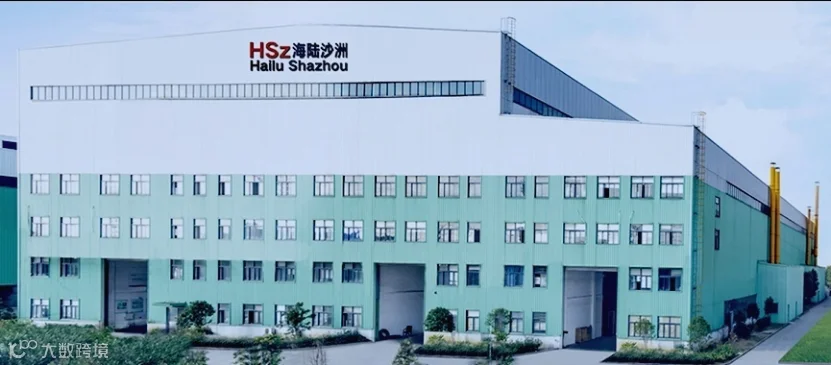

一家做了60多年锅炉的企业

张家港海陆沙洲科技有限公司，1956年就开始做船用锅炉了。主要做船用锅炉、空气瓶、工业锅炉、压力容器这些。现在隶属于海陆集团（A股上市公司，代码002255）。厂区在江苏张家港，56,000多平米，200多号员工，其中技术人员就有150多个。拥有容器制造许可证、工业锅炉制造许可证、美国ASME认证、ISO9001质量体系认证等。产品卖到全球100多个国家。2017年给"雪龙号"科考船做了船用锅炉，2022年被认定为江苏省专精特新"小巨人"。

一句话：这是行业里的老牌劲旅，技术底子很扎实。

锅炉设计有多难？

锅炉和压力容器这种产品，结构复杂、零部件多、精度要求高。一台锅炉下来，成百上千个零件，图纸一大堆。之前他们遇到几个实际问题：

出图格式不统一

特种设备有国标要求，图框、标题栏、明细表都得按规矩来。原来的CAD软件没有现成的国标模板，每次出图都要手动设置，格式容易不一致，质量管理部门也没少操心。

复杂结构画得慢

锅炉有很多筒体、封头、管束、法兰这些结构，画起来挺麻烦。管板孔阵、法兰连接这类标准结构，每次都要重新画，设计师时间都耗在这上面了。

BOM表容易出错

装配图的明细表，传统做法是手工录入，几百个零件一项项填，难免出错。设计一改，BOM跟着变，经常出现图纸和明细表对不上的情况，采购和生产都被拖累。

图纸资源没整合

这么多年积累下来的图纸，分散在各个设计师手里，类似的结构每次都从头画，既浪费时间，设计风格也难统一。

THCAD怎么解决的？

天河软件给海陆沙洲部署了THCAD二维机械设计，做了针对性的配置。

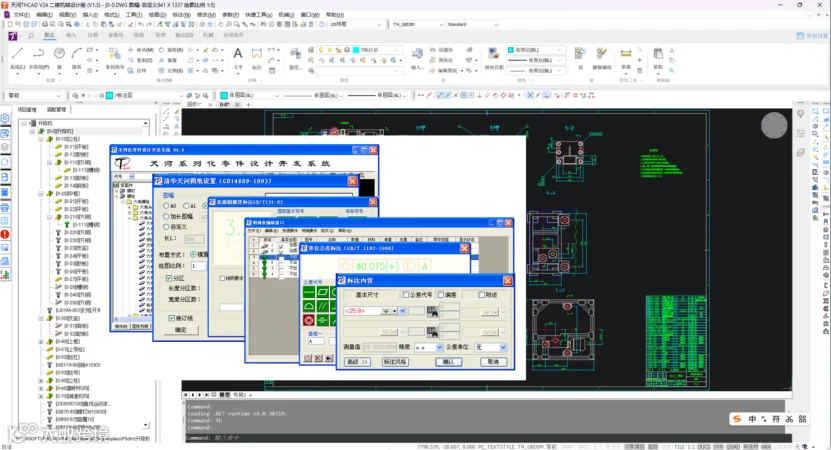

打开软件就是国标环境

THCAD自带国标图框、标题栏、明细表模板。海陆沙洲根据自己需求做了定制，现在设计师打开软件，自动加载的就是企业标准模板，出图格式完全统一。

机械绘图工具直接用

软件里有大量机械专用的绘图工具：

中心线、对称线、公切线、角分线这些构造工具
倒圆倒角、轴断线、孔阵等零件特征
局部放大视图自动生成

以前画一个管板孔阵要半天，现在点几下就搞定。

标注和公差不用翻手册

尺寸标注、公差查询、符号标注都按国标来，内置了公差数据库，查标准不用再翻纸质手册了。

标准件库直接调用

紧固件、轴承、法兰、支座、管接头，库里都有，参数改一下就能用。企业还能把常用的结构入库，形成自己的设计资源库。

BOM自动提取

装配图里的零部件信息可以自动提取生成明细表，数据导入导出都行。如果标题栏和明细表信息不一致，系统会提示，避免出错。

批量改图省时间

批量换图框、批量提取数据、批量出图，这些琐碎的工作不用一张张打开改了。

效果怎么样？

用了THCAD之后，几个关键指标有了明显变化：

绘图效率提升约40%
图纸格式100%标准化
BOM准确率提到99%以上
设计资源复用率明显提高

设计师反馈也好：

"孔阵、工艺槽这些功能太实用了，以前画管板大半天，现在很快就能搞定。"

"打开就是企业模板，出图格式完全统一，质量管理那边很满意。"

"智能标注又快又准，公差也不用翻手册了。"

写在最后

海陆沙洲这样的老牌制造企业，选择THCAD其实挺有代表性的：产品复杂、标准要求高、设计工作量大，正好是THCAD这种专业机械CAD最能发挥价值的地方。

标准化的绘图环境、专业的机械工具、智能的BOM处理，这些功能看着不花哨，但对日常设计工作来说，真的很实用。
