1.1 现场勘查情况
中心机房UPS直流系统所用蓄电池，因为运转时间过长，蓄电池老化，体现不一样程度的漏液、鼓包现象，已不可以对直流负载进行正常的电源供应，为了保证机房设施的正常工作，除去因直流供应不正常造成的断路器拒动、继电保护装置失电等重要安全隐患，故对直流系统蓄电池进行整顿改换，方案以下:
本次更换设备为蓄电池组、电池开关箱安装于B2楼，两台主机共128节蓄电池1组带64块蓄电池，另一台未与主机相连；机房内采用单路UPS方式供电。
配电柜一次系统图：

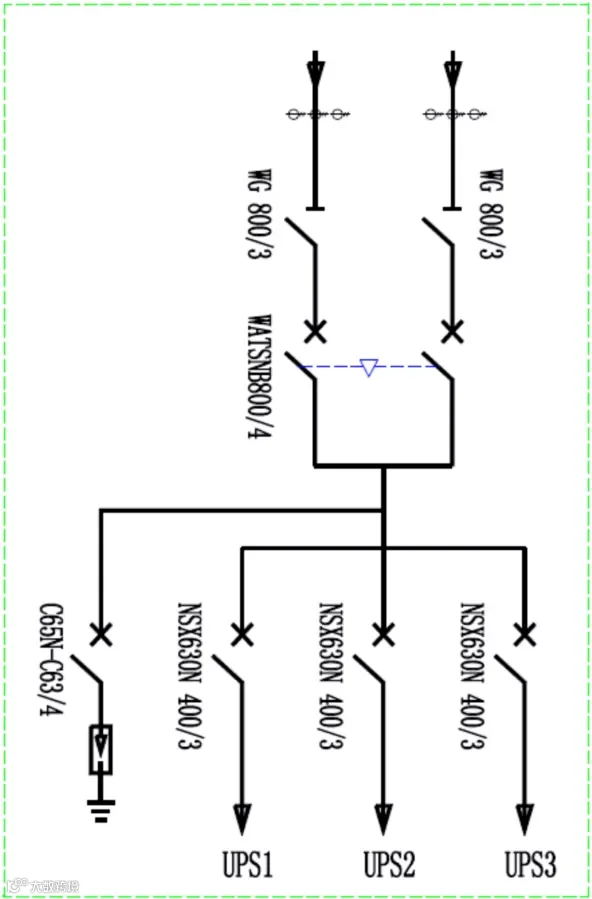

1)、D1（UPS输入配电柜）系统图

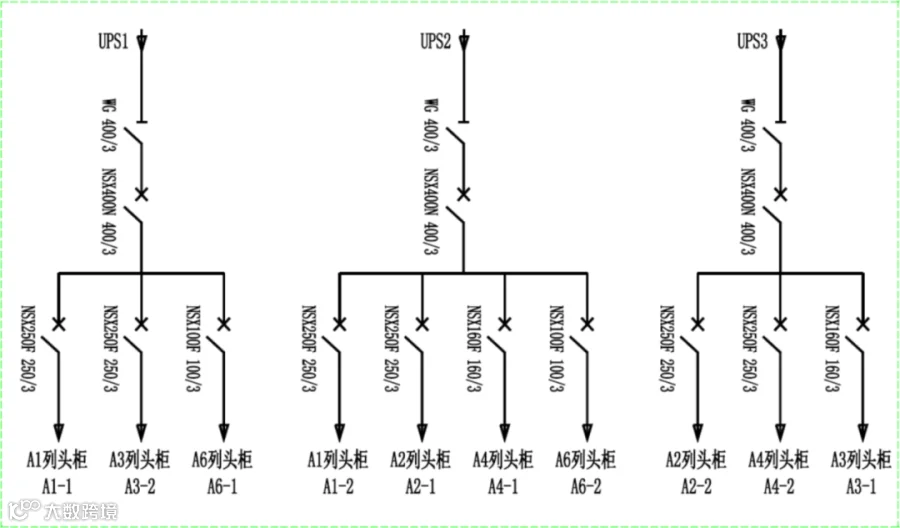

2)、D1（UPS输出配电柜）系统图
从上面D1、D2动力配电柜可以清晰看出：模块化UPS主机输入、输出开关均为1个，无备用开关或外置维修开关，无法实现UPS不停电进行割接。
2)、电池室环境温度、湿度：环境温度--25℃、环境湿度--78%.
3)、净洁度：配电间内、静电地板下 净洁度均佳。
1.2 现场隐患分析及建议
问题描述
|
隐患分析
|
建议
|
备注
|
设备布局
|
房间空间有限，设备布局不合理，影响设备散热制冷、维护及检修
|
1、调整安装位置，按行业标准执行
|
|
电缆走线问题
|
上接线UPS主机，电力电缆敷设从静电地板到机器内部背部出风口走线，连接到UPS端子排，长期达45℃及以上的高湿，易加速电缆绝缘老化、损坏电缆，及火灾隐患风险
|
1、不改变电缆敷设方式下，更换UPS主机时，增加配套的上走线柜，所有电力电缆通过上走线柜直接连接到UPS端子排
|
|
电缆过短问题
|
现UPS电缆过短，电缆自身拉力，已经将接线端子位置拉变形（且接线不符合GB50217-2007电缆敷设要求），易将电缆与铜端子压线处拉松，若负载增加电流过大，容易导致发热及打火隐患风险
|
1、为减少割接时间，建议不更换原电力电缆，配套上走线柜，原电缆接至上走线柜内汇流铜排，上走线柜内汇流铜排到UPS主机，连接线缆可以预工厂化定制，提前将上走线柜至主机的本段线缆及连接铜端子做好，即保障品质、又缩短现场施工时间
|
|

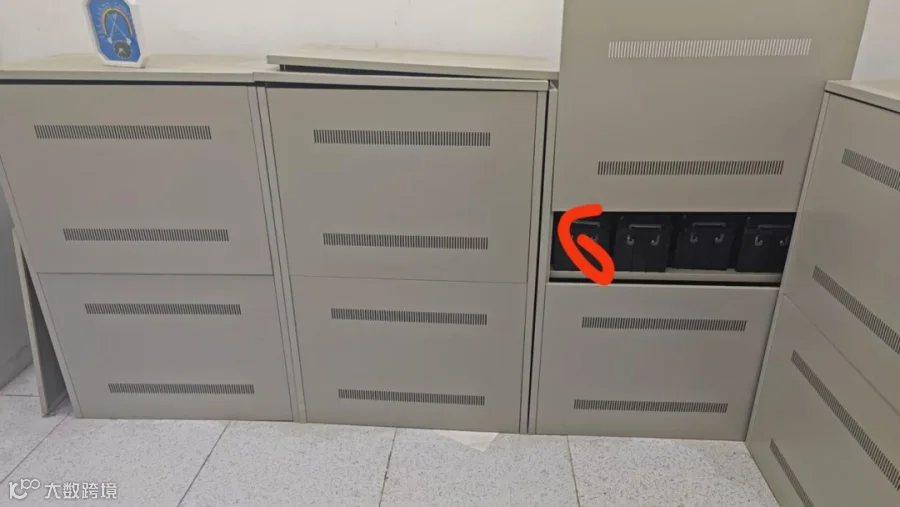

蓄电池超年限使用
|
安全隐患
|
设备老化，蓄电池鼓包漏液故障
|
|
二、割接方案拟定及建议
2.1整体思想
1)、设备布局优化本次电源更换、割接方案不仅是更换原蓄电池组设备，还需结合现场空间，充分考虑设备布局，对布局进行优化规划设计，需符合GB/T 50174-2008《电子信息系统机房规范》设备布局要求。
2)、电力电缆布线连接优化电力电缆敷设符合GB 50217-2007《电力工程电缆设计规范》要求，远离热源、方便检修、横平竖直；线缆连接使用的压接型铜接线端子及工艺，必须符合GB/T14315-2008《电力电缆导体用压接型铜、铝接线端子和连接管》国家标准要求，确保连接可靠、安全间距。
3)、制冷散热优化重新规划布局后，确保制冷空气气流循环通道通畅，尽量避免热量集中产生局部热点问题。
4)、割接时间优化割接方案综合考虑割接安全与割接时间的兼容性，即要确保割接安全（负载的安全、人身的安全）、又需保障在最短的时间实施割接系统操作。
5)、负载安全保障对中心机房内负载的统计，检查并确保双电源IT设备负载的两个电源适配器均处于正常状态，当中断任一路电源供应，双电源负载仍能正常。对于单电源负载，必须先正常关断负载后才可进行电源割接。
2.2 更换割接方案（分散式割接方案）
在原蓄电池组安装的位置上更换安装新蓄电池组，蓄电池电源从UPS一路电源进行更换割接，割接之前确保双电源负载的两个电源均正常工作，单电源负载须先关断后接至另一路UPS电源供应及正常启动；新安装蓄电池电源摆放位置直接并排安装，设备与墙、设备与设备之间距离较紧凑；新增加一台上进线柜，无须对原电缆过短现场采用铜管连接，上进线柜至各UPS连接线缆，提前预先定制。更换割接工作全部完成后，清理现场，恢复机房双路供电模式。
三、割接准备及措施
3.1 人员组织
本项目我公司成立割接方案项目管理及工作小组，委派有丰富实际管理经验人员作为项目负责、实施及服务于本项目。割接方案实施项目组的组织结构为：项目负责人/项目经理(1名)、解决方案应用工程师(1名)、总指挥服务工程师(1名)、UPS系统割接实施服务工程师(2名)，项目组织机构共5人服务于本项目。项目组各人员职责如下表所示。
人员职责
|
工 作 职 能
|
人数
|
|
项目组
|
负责项目从开工到移交的全过程的全面管理、实施。
|
|
|
主要
职能
|
项目经理
|
1．全面负责本项目的工作，接受业主的各项指令及要求，负责协调和处理各种问题。
2．项目经理是本项目执行负责人，全面负责整个项目的实施管理。
3．项目经理根据项目执行计划和项目实施方案，按照质量保障体系文件的要求，组织指挥本项目各部门人员协调一致，进行资源调度，进行信息沟通，执行项目质量标准、质量控制、进度控制、资金使用控制、协调指挥等。
4．与业主各方密切配合，按期完成项目。
|
1人
|
应用工程师
|
在项目经理的指令下完成蓄电池电源的技术工作，包括但不限于现场勘查、方案拟定、方案实施制定等。
|
1人
|
|
总指挥服务工程师
|
指挥现场安装、割接、调试、使用培训等工作，所有安装服务工作师均由此统一分工协作。
|
1人
|
|
实施服务工程师
|
完成现场原蓄电池拆除、新蓄电池安装等工作，统一听监控管理工程师的工作安装
|
4人
|
|
3.2 施工工具
序号
|
工具名称
|
数量
|
1
|
数字万用表
|
≥5个
|
2
|
相序表
|
≥1个
|
3
|
大号套筒组合工具
|
≥5套
|
4
|
螺丝刀（十字：大、中、小，一字：大、中、小）
|
≥5套
|
5
|
活动扳手
|
≥5把
|
6
|
小型地牛/拖车（快速搬运设备使用）
|
≥1个
|
7
|
绝缘手套、绝缘套鞋
|
≥5套
|
8
|
冲击钻（电锤）
|
≥2把
|
9
|
电缆切刀
|
≥1把
|
10
|
对讲机
|
≥2部
|
3.3 设备及材料
设备准备：
序号
|
名称
|
单位
|
数量
|
备注
|
1
|
蓄电池
|
个
|
128
|
|
2
|
上走线柜
|
台
|
|
|
3
|
MODBUS卡
|
个
|
|
RS485通讯接口
|
材料准备：
序号
|
名称
|
单位
|
数量
|
备注
|
1
|
定制150mm2软连接线缆（含铜接线端子）
|
根
|
33
|
每台UPS 11根，包括：交流输入4根、交流输出4根、电池连接3根
|
2
|
定制70mm2软连接线缆/地线（含铜接线端子）
|
根
|
3
|
每台UPS 1根
|
3
|
UPS主机安装支架
|
个
|
3
|
|
4
|
上进线柜安装支架
|
个
|
1
|
|
5
|
绝缘胶布
|
个
|
10
|
|
6
|
Φ25热缩套管
|
米
|
5
|
|
7
|
扎带
|
包
|
3
|
|
8
|
三芯信号线
|
米
|
10
|
监控采集连接
|
3.5 施工管理措施
保证工程施工的质量，就是要按照设计要求，选择合符技术要求的合格产品，经过优化的工序或工作，按照一定的投资额（人员的投资、辅材的投资等），在预定的工期内，完成UPS电源更换割接工程建设。
工程质量必须全方位为保证，而全方位保证取决于设计、设备、安装、安全等多个环节，工程质量的全方位保证必须从以下几个方面严格的管理和控制：
•加强进场设备的检查验证工作；
•加强技术方案和施工工艺的交底工作；
•建立质量控制，设备的检查和验收工作；
•加强安装设备的保护措施及工作；
•加强隐蔽工程的规范性工作及线材的保护工作。
四、割接方案实施
4.1 割接进度安排及申请
我公司将书面提交割接进度安排及申请，需得到业主申批后方能进入割接施工前期准备，割接实施前业主需在内部管理网上进行UPS电源更换割接公示，割接时段安排至业务低峰时段进行。割接进度安排及申请如下表格：
分段项目
|
施工内容简述
|
所需时间
|
时间安排
|
UPS1割接
|
① 关断UPS1带载中的单电源负载，电源接到另一路供电插座，启动设备
②UPS1关机，输入、输出、电池开关置于OFF位置，放置警示牌
③拆除UPS1
④安装新模块化UPS1、上走线柜、调节电池组内部连接
⑤电力电缆连接完毕，检查无误、可靠
⑥闭合UPS1输入、电池开关
⑦开机调试，OK后闭合输出开关送电
|
|
2025年8月28日0：00—2：00
|
4.2 割接施工前期准备
1)、确保所有设备、材料、施工工具、项目人员准备到位，检查是否有遗漏，且设备到货通过验收。通信电源人，编辑整理
2)、割接实行以下避让：
业务高峰时段（重大割接安排至晚上00:00以后）
重大保障期间
其它专业安排重大技术措施（如网优、升级等）
恶劣天气状况下
3)、设备、材料搬运至机房外放置，必须符合安全、方便实施的原则。
4)、割接所涉及到的负载设备技术状况须良好。
5)、严格按书面割接申请时间段内安排实施。
4.3 UPS1割接施工
割接要点：
1)、必须注意安全，包括人身和设备的安全，做好防护，杜绝短路和漏电现象。
2)、割接时间选在凌晨零点开始进行，割接前半小时做好相应的数据备份工作。
3)、禁止合闸的开关必须放置“禁止合闸”的警示牌。
UPS割接步骤：
步骤
|
项目
|
详细操作及步骤说明
|
|
单电源负载操作
|
1. 关断接到列头柜供电中的单电源负载；
2. 将电源插头接至现场临时UPS供电的PDU插座上；
3. 重新启动单电源负载。
|
2
|
拆除UPS
|
1. 将原UPS关机
2. ②断开原UPS内部空开，断开D1配电柜UPS输入开关QF、配电柜UPS输出开关、UPS电池开关箱电池开关(-2楼电池室内)，并且放置“禁止合闸”警示牌；
3. ③拆除原UPS交流输入电缆、交流输出电缆、直流电缆，并做防护措施包扎；
4. 将原UPS内部功率模块全部拔出，搬运到机房外空旷位置
5. 折卸原UPS固定螺栓、折卸支架固定螺栓，将原UPS和固定支架搬运到机房外空旷位置。
|
3
|
安装调整蓄电池
|
1. 拆除旧蓄电池，测量每节蓄电池电压内阻，调整蓄电池每节开关位置。
2. UPS机架、上进线柜搬运到配电室，安装固定在支架上，确保固定牢靠，机柜顶部安装上走线槽；
3. 将原UPS交流输入电缆、交流输出电缆、直流电缆连接到上进线柜内UPS的汇流铜排上，确保连接可靠；（检查电缆接线铜端子，若发现有松动的，必须使用切刀将铜接线端子切下，使用液压钳接上新的压接型铜连接端子）
4. 提前准备好的上进线柜至新UPS电力电缆，分别接连接新UPS输入、输出、电池接线铜排上和上进线柜的汇流铜排上，确定电缆连接可靠、牢固；
5. 操作前4步骤同时，另一组人员在1楼对UPS电池组内部连接进行改造，使用电池电压符合新UPS要求；
6. 检查所有连接线缆是否连接正确，直至确保连接无误后方能进入下一步骤。
|
4
|
UPS开机
|
1. 将功率模块全部插入UPS机架内，将模块的门闩开关拔至“锁”的位置；
2. 确定UPS内部所有开关置于OFF位置，闭合电池开关箱内电池开关，UPS主机电池连接铜处使用数字万用表测量电池电压是否正常，若不正常检查电池组内部连接直至调整到正常；
3. 闭合配电柜内UPS输入开关QF，使用数字万用表测量电压是否正常、使用相序表测量三相电相序是否正常，正常后方可进入下一步，否则调整相线直至相序正常为止；
4. 闭合UPS旁路开关，先对UPS进行试推开机检查，试推OK后，闭合UPS主输入开关，按UPS开机按键，UPS会自检开始执行，开机启动后闭合UPS输出开关，使用数字万用表测量UPS输出电压是否正常，若正常后闭合电池开关；
5. 在配电柜测量UPS输出开关的进线位置处UPS输出电压是否正常，正常后方可闭合UPS输出开关；
6. UPS电源割接完成，列头柜供电恢复正常。
|
五、系统割接总结及验收
5.1 总结
割接工作小组需要有一个总体指挥，指挥者必须事先熟悉整个方案，对整个割接工作有明确的思路和周密的考虑，方能有条不紊地指挥整个工作，割接施工才能更加顺利、圆满完成。
1.充分进行安全评估，电源割接应将对中心机房运营影响控制在最低
2.完善的割接管理制度，做到有条不紊、安全实施
3.缜密的准备工作和详尽割接操作方案，符合安全、方便实施原则
4.健全有效的应急预案，割接操作时间要短，将影响控制在最小范围
5.确保人身安全、文明施工
6.合理布局、保持机房的整洁性
5.2 方案呈现
5.3 工程验收
在设备分步割接调试测试、调试、开机、带载割接，监控系统联调后，将开始试运行。验收分为两步：设备材料到货初步验收、割接竣工验收，将按业主的要求进行。
UPS使用寿命到期或者因为扩容所需，需更换、升级UPS又是一件极为困难的事，即要确保受电设备的安全运行，又要确保人身的安全。我们将根据贵单位的实际情况，进行充分的可行性研究，
UPS电源更换割接方案归纳为五个阶段：勘查方案阶段、准备阶段、实施阶段、总结验收阶段，提供完善的整体解决方案，确保安全、可行。
