ABB高压柜在行业里是领头品牌，近期就以ABB高压柜的五防结构为题材，说下它的五防闭锁装置。

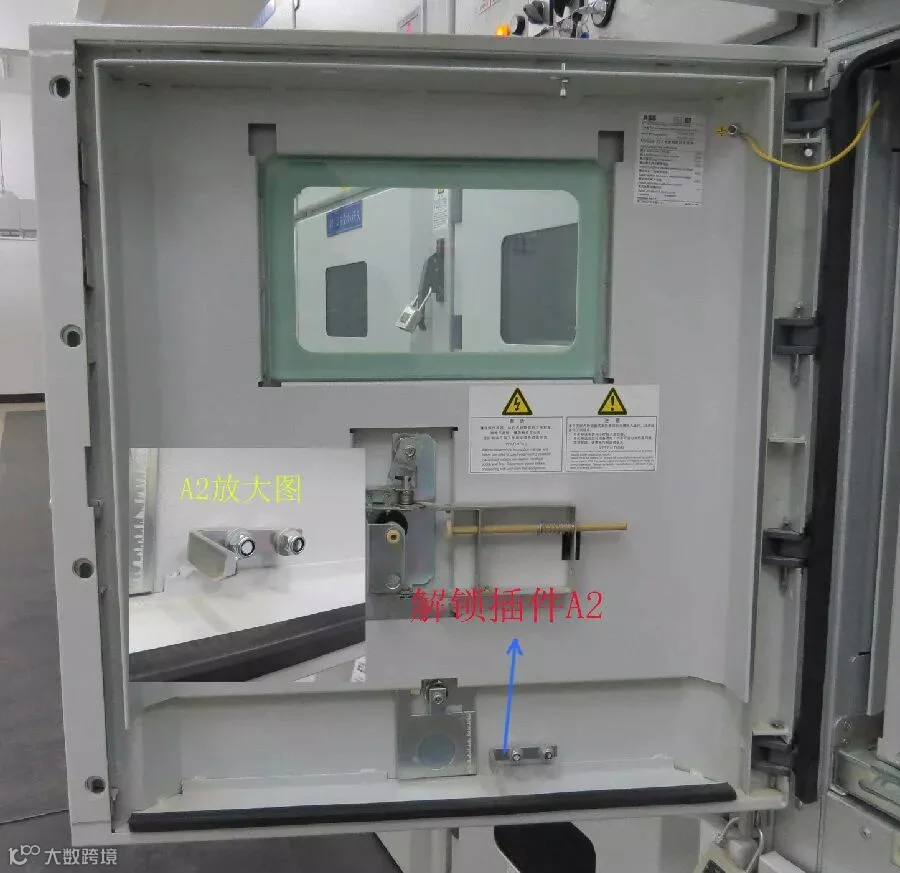

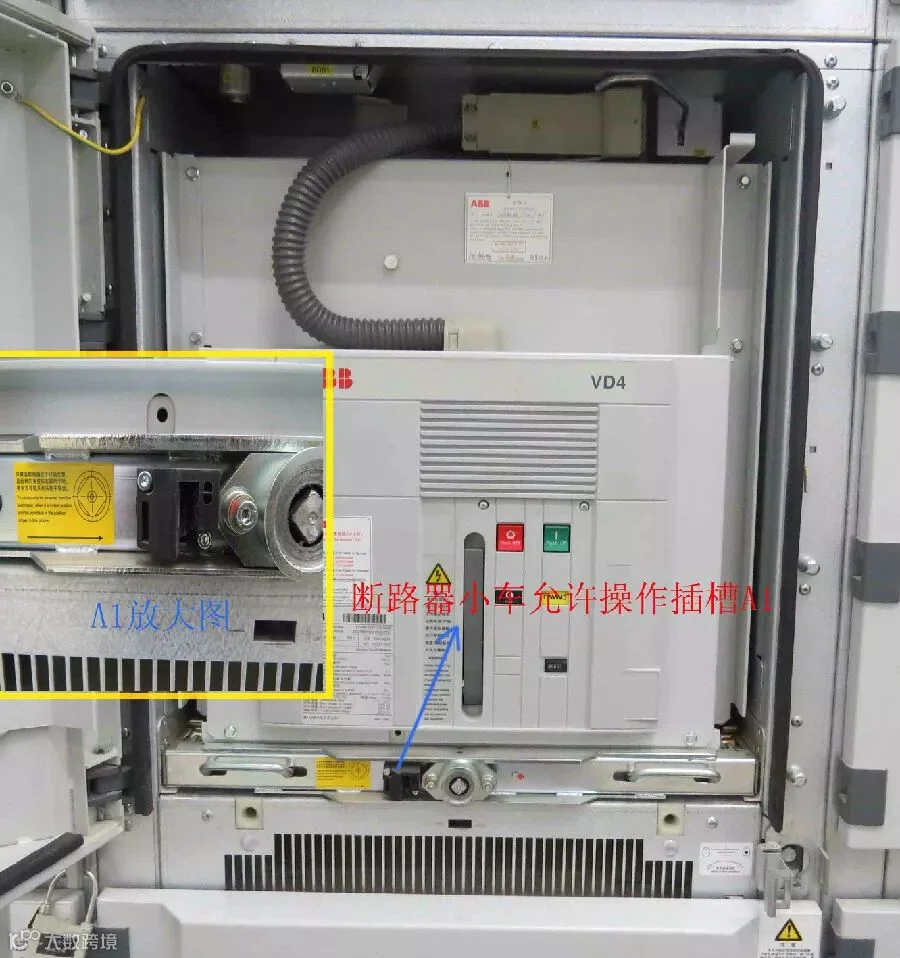

闭锁1.断路器室门打开时，手车无法摇向运行位置。如下图示：断路器手车允许操作插槽A1和门板解锁插件A2，与丝杆配合，实现断路器室门打开时，手车摇把无法放入手车操作插孔，不能操作手车断路器。

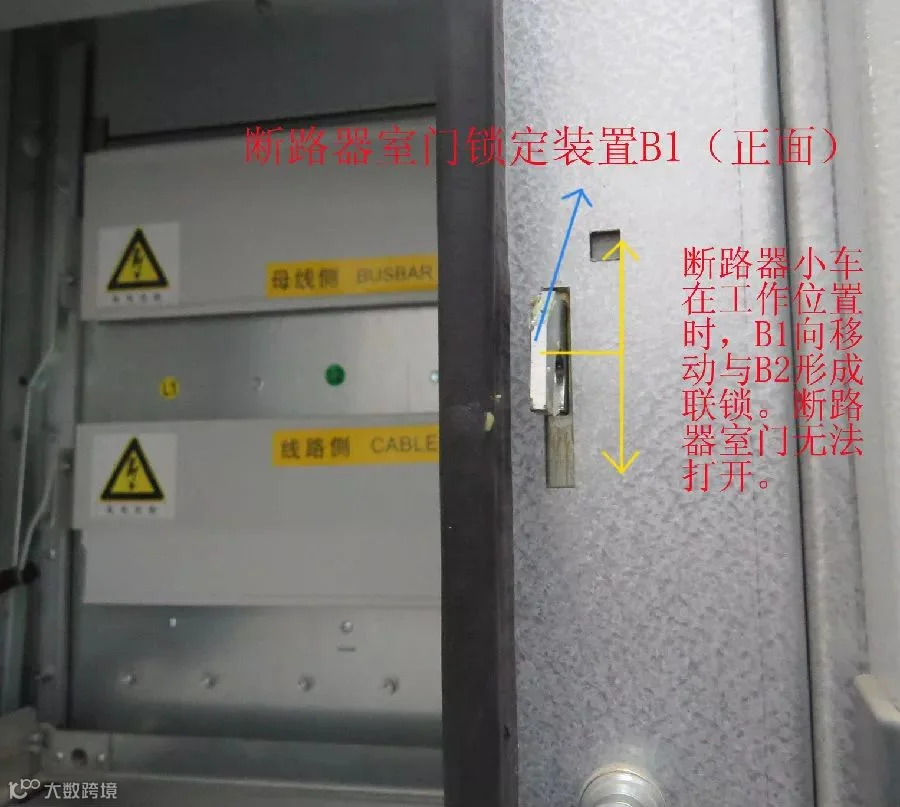

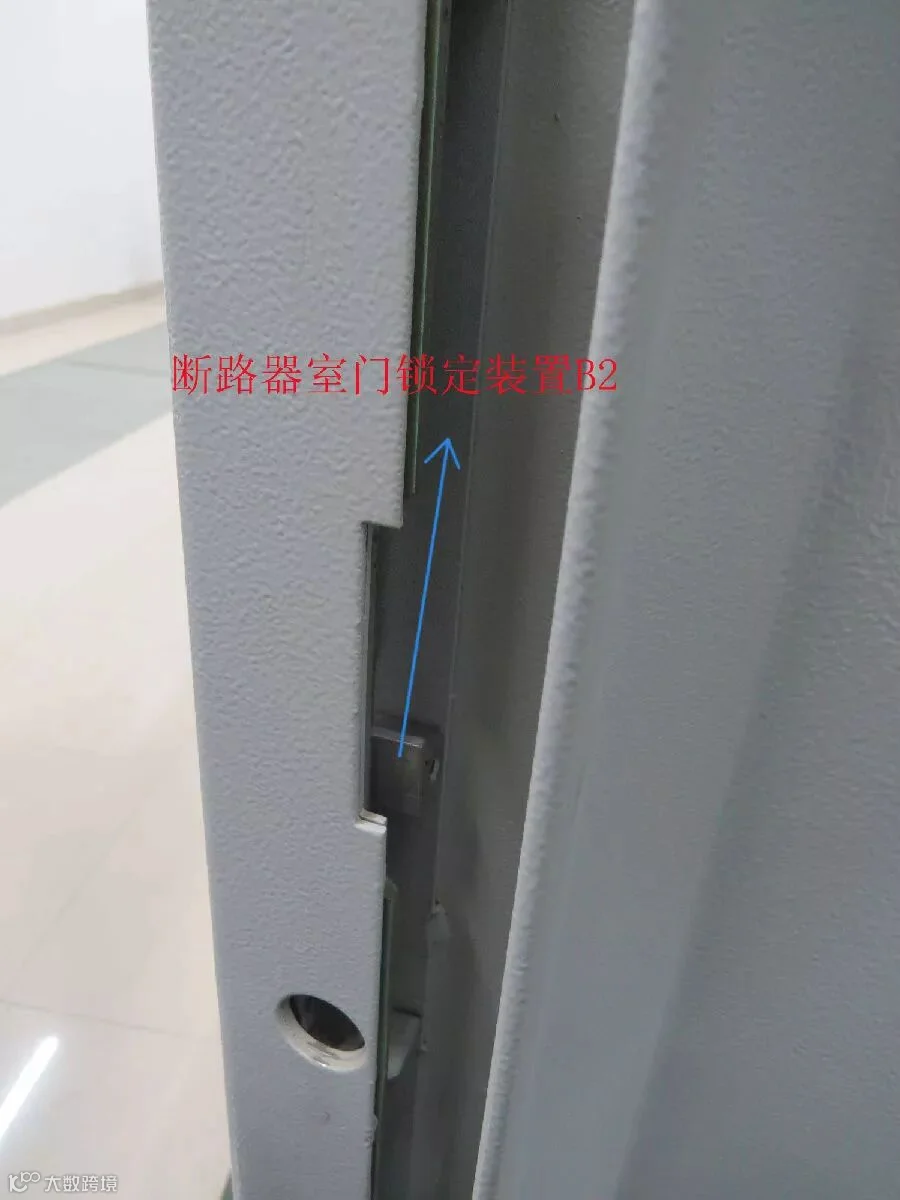

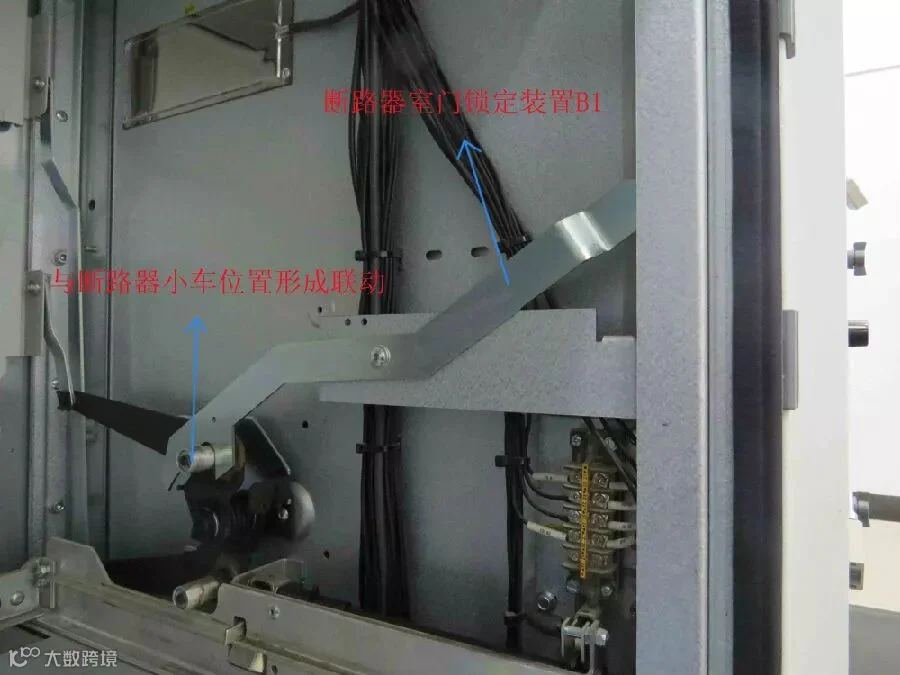

闭锁2.手车在运行位置或中间位置时，断路器室门无法打开。如下图所示，手车位置联动断路器室门锁定装置B1，当手车在工作位置或中间位置时，锁定装置B1与断路器室门锁定装置B2相扣，断路器时门无法打开。

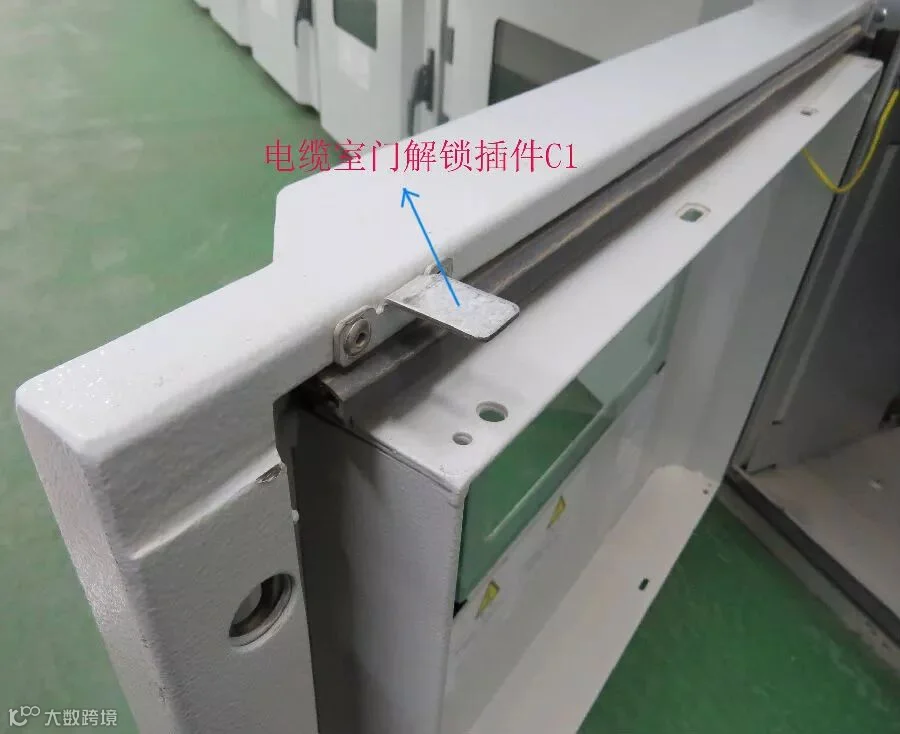

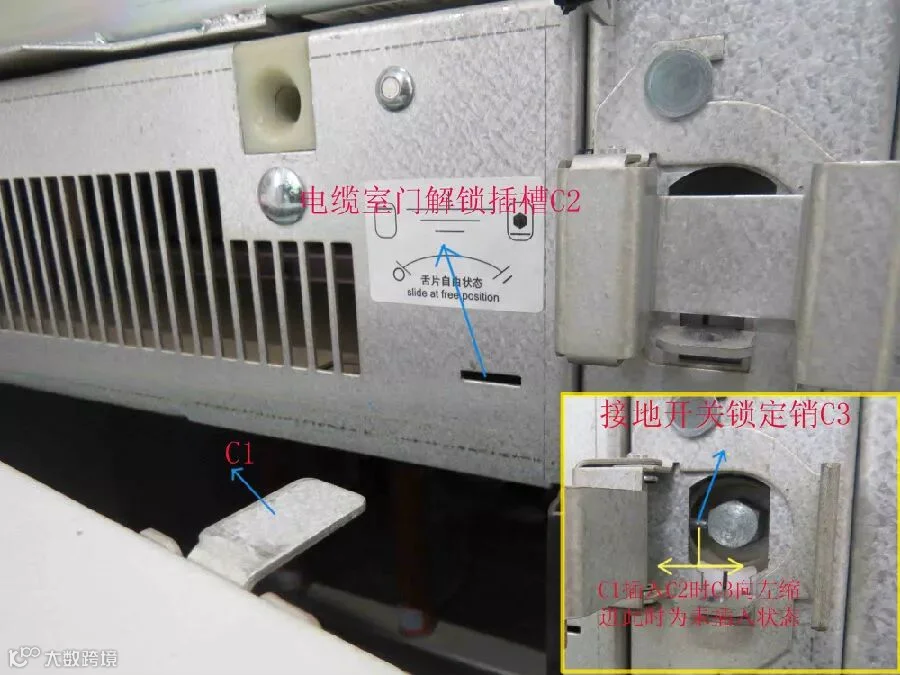

闭锁3.电缆室门打开时，接地开无法操作。如下图所示。当电缆室门解锁插件C1,插入插槽C2时，接地开关锁定销C3向左缩进隐藏，接地操作杆才能插入地刀操作孔，允许操作。

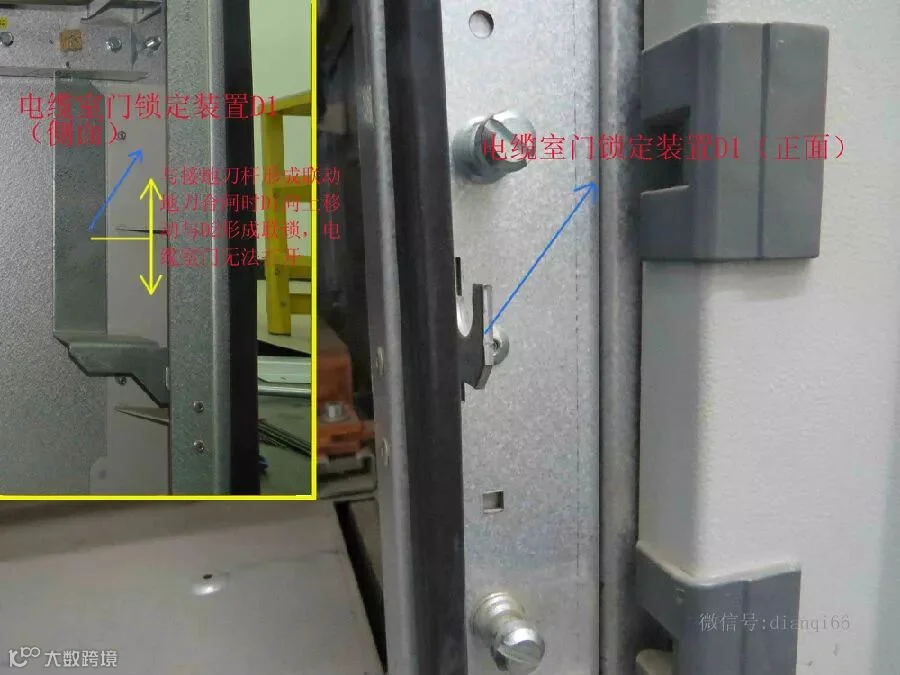

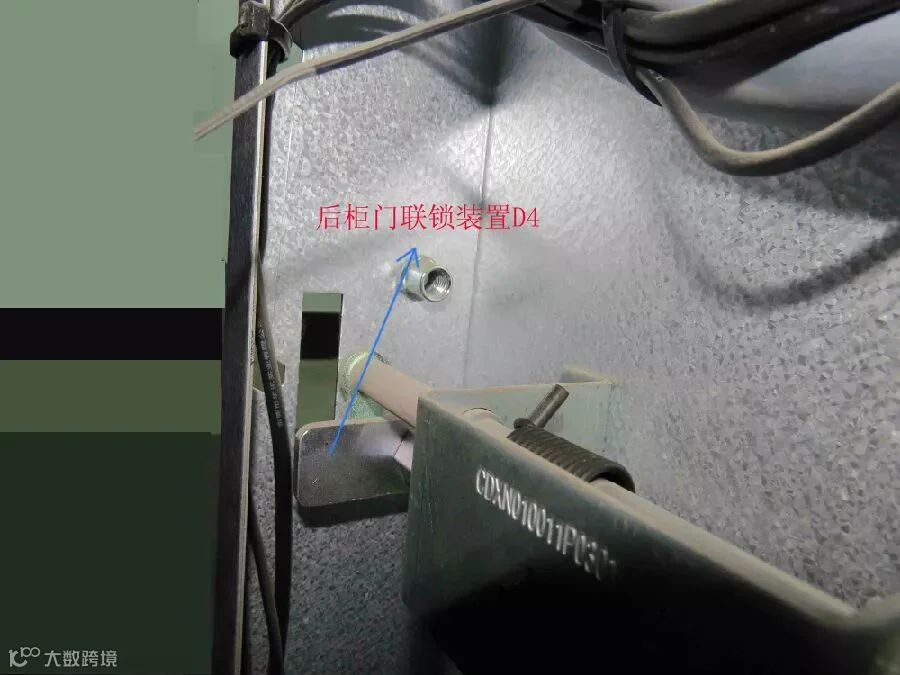

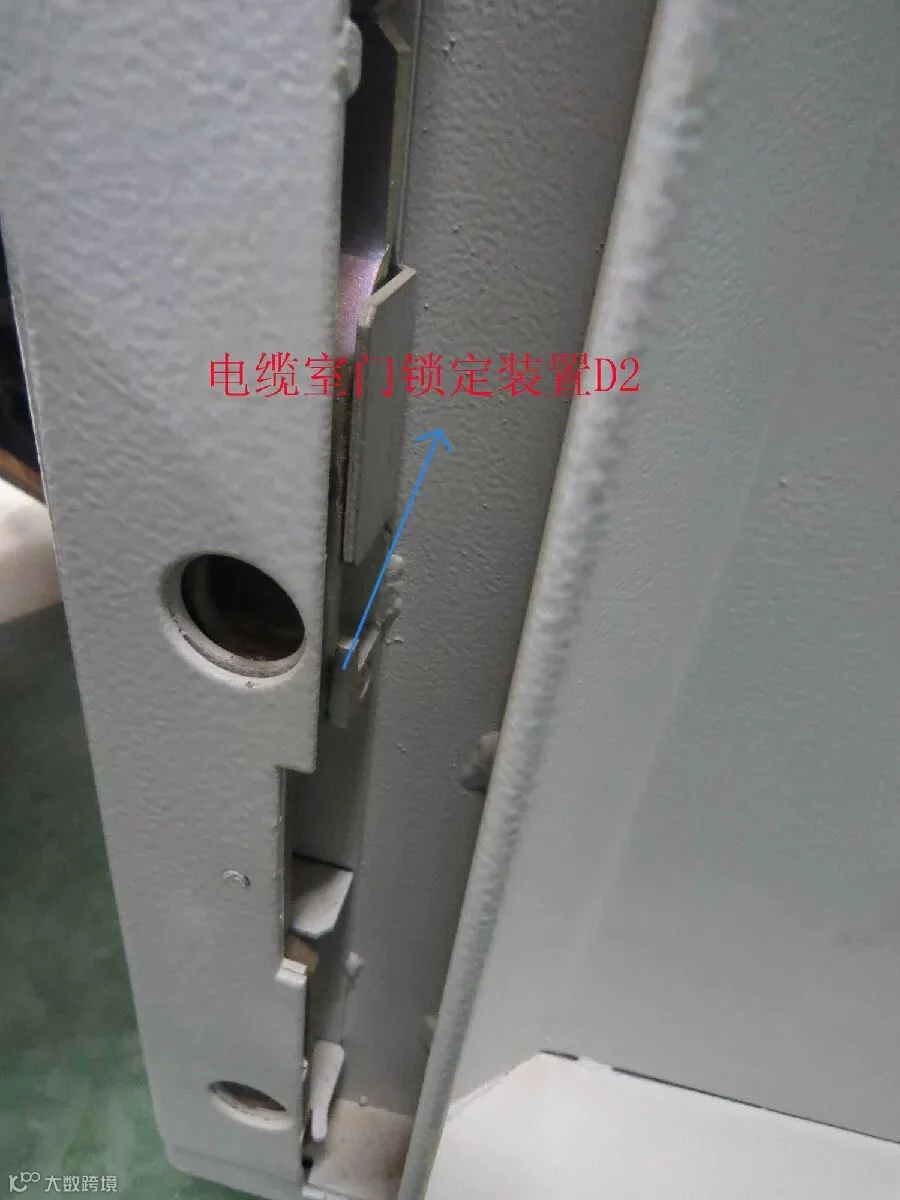

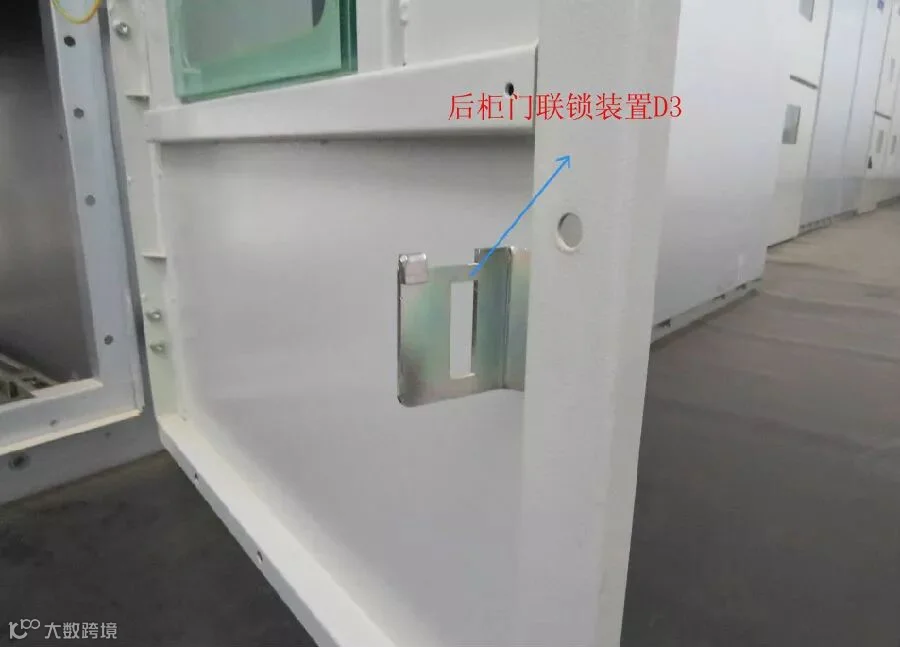

闭锁4:接地刀闸分闸时，电缆室门和柜后门无法打开。如图所示，接地分闸时，电缆室门锁定装置D1向下移动与电缆室门板上D2相扣，致使电缆室门无法打开。后柜门道理与此相似，使D3与D4相互联锁，不能打开后柜门。接地刀闸合闸之后，柜门才能打开。

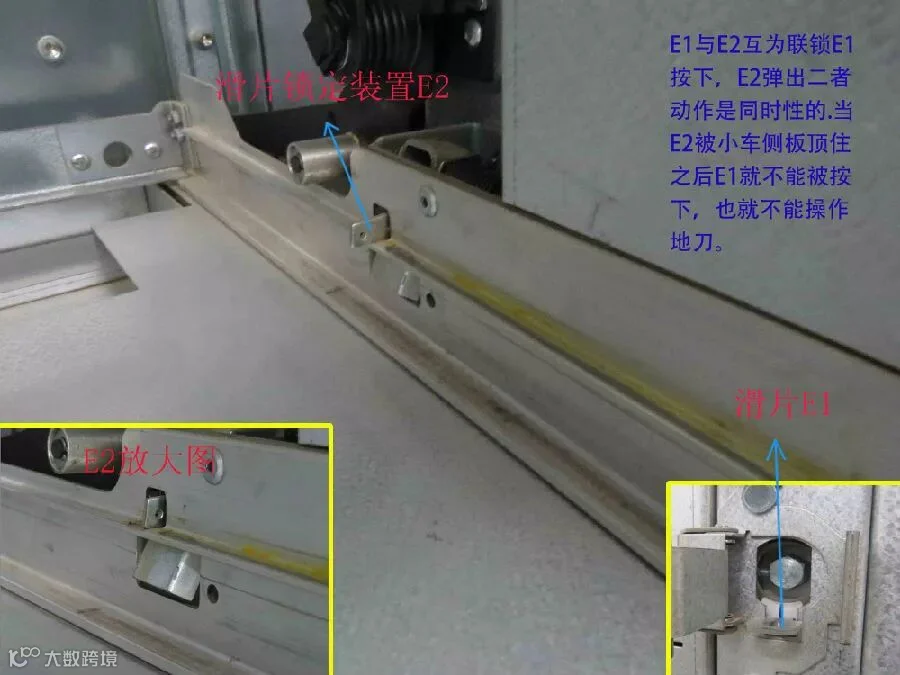

闭锁5：接地刀闸只有手车在“试验/隔离”或接出开关柜时才能合闸.如图所示：手车只有在试验/隔离位置，或被拉出时，手车侧板不会阻当锁定装置E2弹出。当E2弹出时，滑片才能按下，才能允许操作接地刀闸。

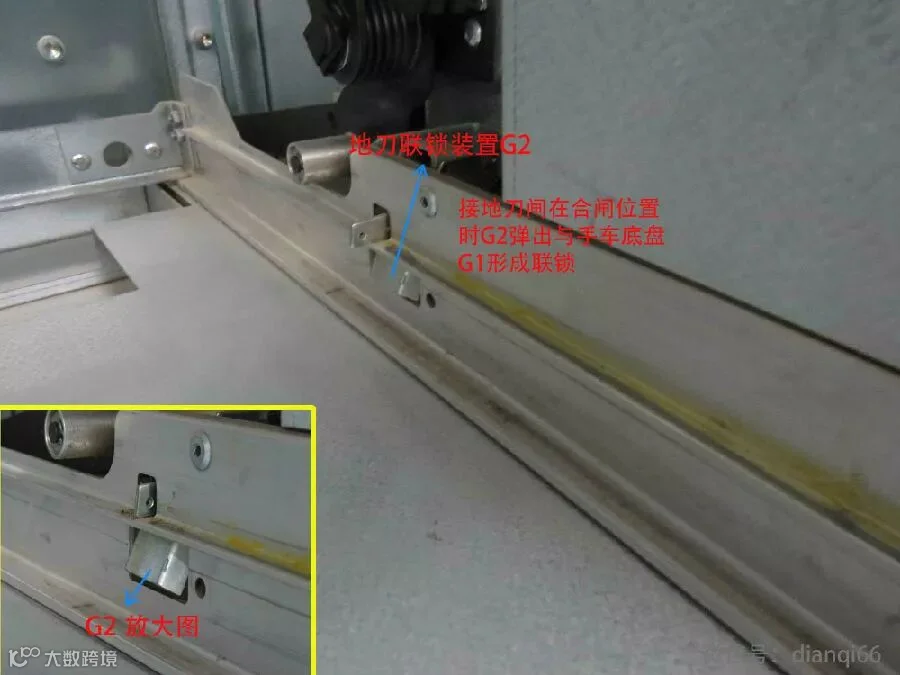

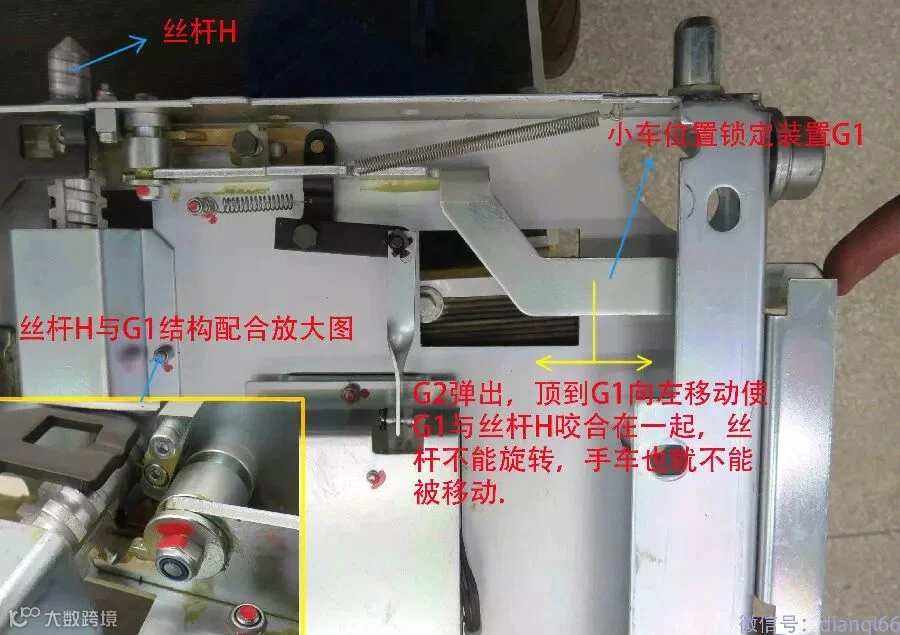

闭锁6:接地开关合闸时，手车无法从“试验/隔离”位置移向运行位置。如图所示接地刀闸在合闸位置时，G2处于弹出状态顶到G1,G1向右移动，当丝杆H轻微转动，丝杆与G1会咬合在一起，致使丝杆H不能旋转，手车就无法移动。
