￠47*1500与￠58*1800真空管横排集热器优缺点比较
1、真空管内自身容水量计算（如图）

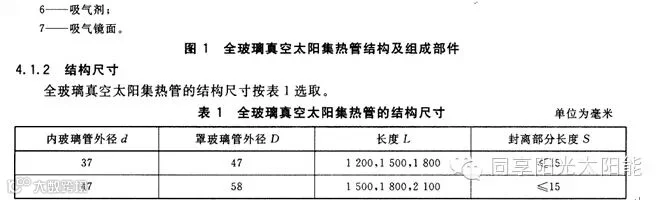

上图显示的是GB/T 17091—2005国家标准的真空管尺寸
每支￠47*1500真空管内容水量=3.14*（37/2）2*1500≈1.612Kg
每支￠58*2100真空管内容水量=3.14*（47/2）2*2100≈3.6415Kg

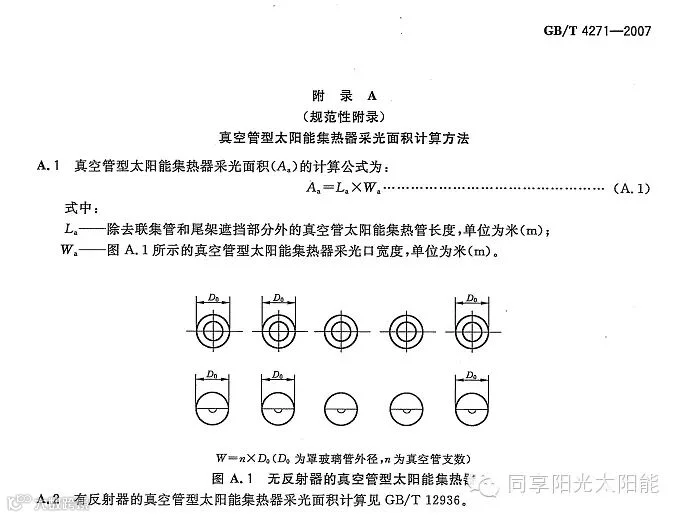

2、真空管采光面积
每支￠47*1500真空管采光面积=47*1500=70500MM2, 173支总面积=173*70500MM2≈12.1965 M2
每支￠58*2100真空管采光面积=58*2100=121800MM2 100支总面积=100*121800 MM2≈12.18 M2
173支￠47*1500真空管和100支￠58*2100真空管采光面积基本相等。
3、不同型号真空管太阳能实际产生有用热水量
如上述第2条所述：173支￠47*1500真空管和100支￠58*2100真空管采光面积基本相等。在一天之内光照、水箱、管道、控制等条件相同的情况下，真空管采光面积相等那么其产热水量也是相等的。假设他们各产1000Kg相同温度的热水。100支￠58*2100真空管管内存水量=100*3.6415Kg=364.15 Kg；173支￠47*1500真空管管内存水量=173*1.612=278.876 Kg。那么水箱得热水量
￠47*1500真空管太阳能热水系统水箱存水量=1000-278.876=721.124Kg
￠58*2100真空管太阳能热水系统水箱存水量=1000-364.15=635.85Kg
从计算结果看，一天之内太阳能产生的热水，能够供用户使用的是水箱内的水，真空管内热水取不出来，￠47*1500真空管太阳能热水系统水箱得热水量大于￠58*2100真空管太阳能热水系统水箱得热水量。
4、相同楼顶面积太阳能集热器的不同摆放比较
我们以￠47*1500真空管，横双排90支的太阳能集热器与￠58*2100真空管，竖单排50支的太阳能集热器安装情况作一比较

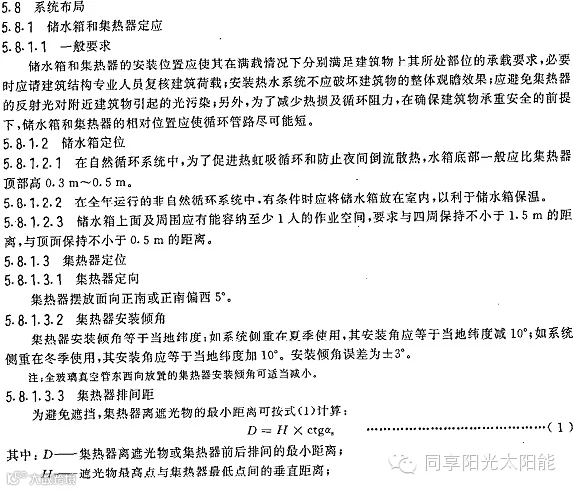

首先对集热器安装倾角确定（依据GB/T 18713—2002，下面为国标节选，要点5.8.1.3.2）
所以，对￠58*2100真空管，竖单排50支的太阳能集热器安装倾角选40°
对￠47*1500真空管，横双排90支的太阳能集热器安装倾角选10°
根据楼顶面积及形状两种不同集热器摆放形式见图
￠47*1500真空管，横双排90支的太阳能集热器共摆放20组，真空管总数量1800支
对￠58*2100真空管，竖单排50支的太阳能集热器共摆放21组，真空管总数量1050支
通过集热器排列，可以看到用￠47*1500真空管，横双排90支的太阳能集热器支架最高点为3152mm，用￠58*2100真空管，竖单排50支的太阳能集热器支架最高点为8746mm。
如果用￠58*2100真空管，竖单排50支的太阳能集热器，支架太高，不利于安装施工、防风且浪费材料，影响建筑外观。
