显微镜下的源岩

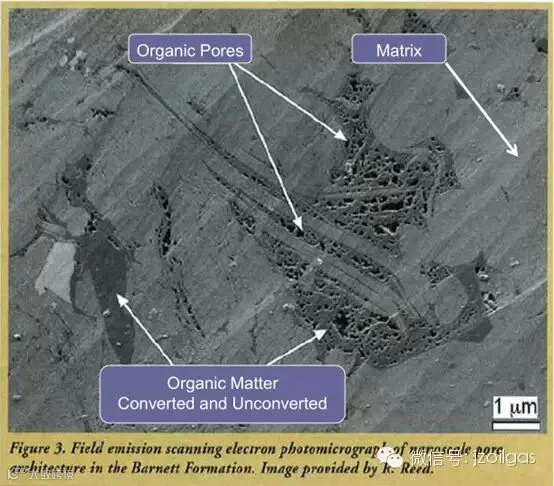

图1 巴内特储层油气田纳米孔隙结构在电子显微照相技术下的扫描。图片由里德(R.Reed)提供。(图中左上为有机孔隙，右上为基质，下为已转化和未转化的有机质)
生烃过程产生了页岩基质里发现的大型有机孔隙。成熟度越高，孔隙尺寸量级越高。气体作为自由气和吸附气储存在有机孔隙中。在未转化干酪根或页岩基质中没有页岩气。因此，页岩气数量与干酪根转化成烃类的量成比例。这种识别方法比其它任何技术都更快，并且不受样品污染的影响。使用自动化技术和适当的样品尺寸，SCAL, Inc公司可以为水平布局决策提供实时的有效甜点区识别信息(24-48小时)。
孔隙尺寸分布和热演化

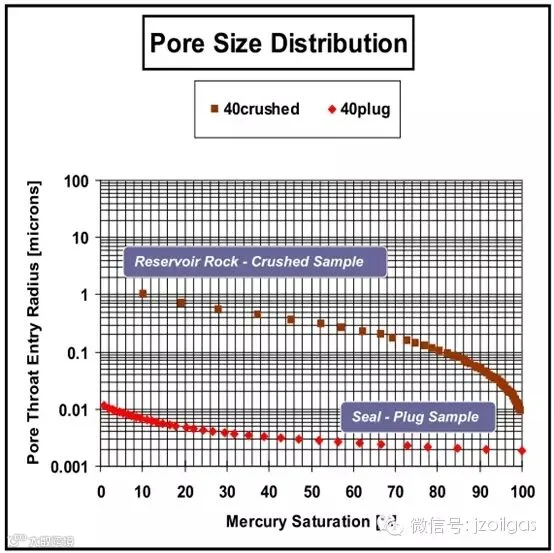

上图为孔隙尺寸分布，横坐标水银饱和度，纵坐标孔吼入口半径(微米)，黄色线为40个破碎的储层岩石样品，红色线为40个致密层柱状岩样。
一个岩壁样品被分成两个部分。一个样品被破碎成45目大小。每个部分(柱状和破碎状)都进行高压(60000psia)注水银测试。柱状样品的孔隙大小分布看上去像致密层而破碎岩样的看起来更像储层岩石。破碎样品的孔隙大小经测量与SEM图中显示的相似。破碎样品里观察到的这些孔隙大小足以产生毫达西级别的渗透率。然而，测量的页岩基质渗透率常常为纳达西到微达西级别，因此连通性非常有限。孔隙网络连通性可以采用柱塞和破碎样品的扩散参数比进行描述。
页岩荧光性和热成熟度

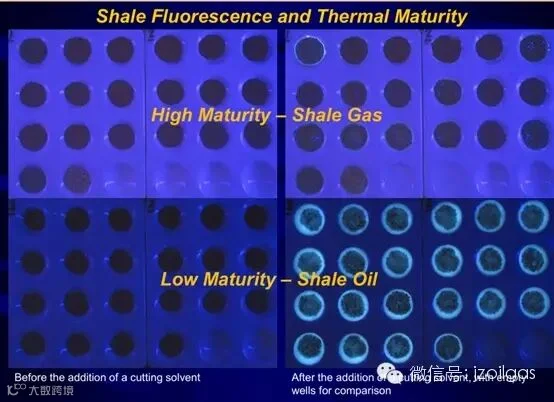

图中上部为高成熟度的页岩气，下部为低成熟度的页岩油，左侧为添加切削溶剂之前，右侧为与空井相比注入切削溶剂之后的情形。
油气田快速解吸系统
实验室储层温度下可携带式快速解吸

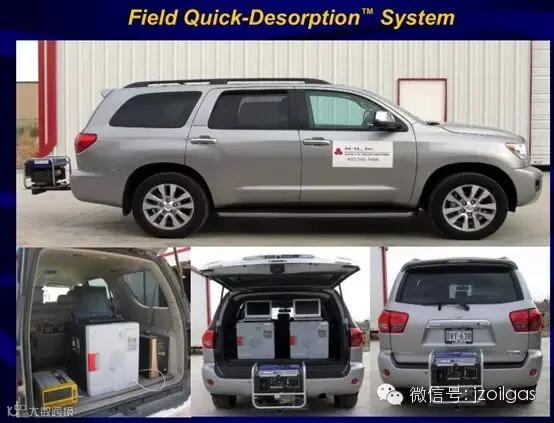

该设备安装在一辆SUV上，由以下部件组成：两个精密的机械热对流实验室烤箱(温度误差在0.3度以内)，一些不锈钢圆筒和一个非常精密的在储层温度下操作的气体测量系统。该测量系统包含一个连接到笔记本电脑的工业控制用计算机。该设备由数字变频发电机和一列数字UPS系统提供动力。该系统还包括一个备用发电机。
全直径快速解吸
使用一个便携式钻头在井场的全直径样品上钻取一英寸直径的柱状小样品。这些较小的样品被放入我们的标准解吸筒。
解吸筒
岩壁岩心从顶部到底部取样，以使逸散的页岩气最小化。取样后，样品被密封进井场的圆筒。在我们开车到我们的实验设备的路上，我们收集储层温度下的解吸数据，并在该设备里继续测试。
页岩储存状态分析
1.最小化暴露在泥浆或者切削液体中的时间。
2.密封岩样以免变干，并尽快赶到实验室。
3.将样品长时置入储层压力和温度环境下的甲烷中，直到达到平衡状态。
4.进行自动解吸。这还可以用于对长时取样过程中岩心USBM逸散气体的计算进行验证。
(来源：金正纵横最新工程技术监测报告)
