【技术装备】贝克休斯：可钻式桥塞的应用

金正能源

2016-10-13

导读：可钻式桥塞的应用是为了缩减在油气层的多层分隔和封堵操作的施工成本、提高施工效率。

可钻式桥塞的应用是为了缩减在油气层的多层分隔和封堵操作的施工成本、提高施工效率。

本公司自主研发的可钻式桥塞可以利用螺纹管、连续油管、或者是电缆坐封的技术工具将其传递至井下的目标层段。在许许多多的领域中，可钻式桥塞都是理想的应用对象。可钻式桥塞应用可谓非常之广泛，其应用领域包括以下几个方面：施工人员可以利用可钻式桥塞进行多个层位的分隔、同时还可以对废弃的油气井进行重要的封隔性施工操作。这些可钻式桥塞在应用过程中的适应性、以及技术的可靠性都能够较好地缩减项目所需的施工成本，与此同时，可钻式桥塞的应用还可以提高封隔的效率，以及提高封堵施工的效果。

快速钻井™系统的组件主要包括桥塞以及压裂段塞，它们的材料在质地方面都具有可铣削性能以及可钻性能，施工人员在应用可钻式封隔装置进行施工的过程中，可以实现在一口井中对多个层位进行封隔。这样一来，施工人员就可以实现独立地对每一个层位进行施工处理或者是对目标层位进行现场的测试，在井况处理、现场测试进行完毕之后，只需要移除桥塞即可，而桥塞的移除工序是在欠平衡的压力系统中完成的，所有的工序一次即可完成。施工人员可以将使用完毕的桥塞迅速地移除井筒，而移除所需的工具同常规铣削工具设备无异。通常的情况下，在快速钻井™系统中欠平衡压力条件下的桥塞移除需要借助连续油管辅助完成，施工人员通常利用连续油管装置来部署井底动力钻具以及铣削工具。快速钻井™系统的桥塞可以利用电缆装置系统下放至井底，电缆系统可以使用典型的E-4 型或者 E-5型电缆压力装配系统，或者使用螺纹管，或者使用连续油管，连续油管通常利用J型水力调整装置作为系统的基础。

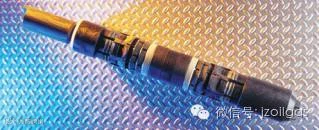

本公司研发的N-1™型可钻式桥塞是一种具备了高性能的可钻式桥塞。N-1™型可钻式桥塞的适用性涵盖了近乎任何一种临时性的、以及永久性的桥塞施工领域。这种出于桥塞的可钻性能而专门设计出来的材料，很好地实现了桥塞的受力强度和可钻性能的完美结合。N-1™型可钻式桥塞的材料还可以转化为K-1型水泥限位器，这种转化的实现需要通过改变可钻式桥塞的导向，而后将原有的可钻式桥塞替换成为校正后的闸门总成即可实现向K-1型水泥限位器的转化。由于设备设计有抗抽汲作用的构件，因此可以实现较大量级的流体流入速率。

NC-1™型可钻桥塞是一种具有了顶部排气功能的桥塞，NC-1™型可钻桥塞是在N-1型桥塞的架构基础之上进行了改进和优化过后的新型版本。NC-1™型可钻桥塞主要应用在气井的施工过程中。NC-1™型可钻桥塞使得主体结构的上部以及连接桥段部分可以通过铣削工具被钻开，这样一来，在上部滑套被工具钻开之前就可以实现设备断面上的压力呈现出均匀分布的特征。而电缆系统中的环状剪切机制的设计目的在于降低被钻开材料的使用量，将被钻开的这部分材料会被铣削工具从中心部位以刺穿的形式钻开。

本公司自主研发的HMN™型可钻式桥塞的应用领域包括以下几个部分：为了进行挤水泥的施工操作，利用HMN™型可钻式桥塞进行层位的封隔，利用HMN™型可钻式桥塞进行压裂施工操作，还可以利用HMN™型可钻式桥塞对油气井进行临时性的、或者是永久性的封堵和废弃施工操作。HMN™型可钻式桥塞是由水力驱动的、具有机械性能配置的、以铸铁作为材质的可钻式桥塞。HMN™型可钻式桥塞还是一种可以承受高压、价格高昂的设备，它可以与EA Retrievamatic™服务型封隔器串联在一起运行，还可以与本公司研发的R-3型可回收套管封隔器串联在一起运行。应用HMN™型可钻式桥塞的优势在于，在钻开桥塞的过程中，顶部的压力均衡确保了桥塞钻开在整个过程的安全性，在这一过程中，桥塞不至于移动至仰孔位置。这是因为整个过程中的压力被限制在了桥塞以下。利用HMN™型可钻式桥塞装置安全地完成封隔后，套管中的排量迅速上升至Q125。HMN™型可钻式桥塞随后就会被迅速地移除出井筒，桥塞的移除通过常规的旋转钻头就可以完成，此外也可以通过利用冲击钻井的工具设备实现。HMN™型可钻式桥塞的应用不仅仅节省了电缆设备工具的应用成本，而且还节约了应用其他高性能桥塞的过程中所必须的附加租赁费用。

TV-10™型可钻式桥塞是一种理想型的井筒封堵装置，利用TV-10™型可钻式桥塞可以对废弃油气井进行临时性或者是永久性的封堵施工。TV-10™型可钻式桥塞的性能状态呈现出来的优越性使其在油气井测试领域、油气井的治理领域、注水泥施工领域、以及任何一种封堵施工领域中成为施工人员的不二选择。TV-10™型可钻式桥塞实现了桥塞以下的压力与桥塞以上的压力相平衡，这种平衡的实现产生于上部滑套被铣削工具消除之前，这样一来，在压力一直维持着平衡的过程中，上滑套的完整性也得以保持，在较低层位上建立起来的压力不至于迫使桥塞在井筒中发生向上的滑移。TV-10™型可钻式桥塞具有较小的外径，同时还有抗抽汲作用的封隔套结构，这种设计的目的在于可以通过电缆设备实现可钻式桥塞的运行。TV-10™型可钻式桥塞还可以轻而易举地实现水力配置的设计。

（来源：金正纵横事业部翻译）
