中石油川庆钻探公司从德国引进了一台全液压智能钻机TI-350T，该钻机由海瑞克公司制造生产，是用于石油天然气和地热能开采领域的深井钻机，属亚洲引进的第一台该型号钻机。
TI-350T全液压智能钻机配备有液压弹弓式底座、液压井架、液压顶驱、液压吊卡及卡瓦、机械臂及抓手、液压猫道、电动行车及场地管具预连接装置、多功能铁钻工、钻机平移步进系统、降噪自检式高压钻井泵、液压泵站、水冷系统、移动电缆房、降噪式发电机、可编程控制技术及工业网络通信技术集成控制系统。主要技术参数：最大作业井深6000m（127mm钻杆），额定提升载荷350T，额定下压载荷160T，游动系统最大行程22mm，钻台面高8.8m，最大提升功率1600KW，最大起下钻速度600m/h。

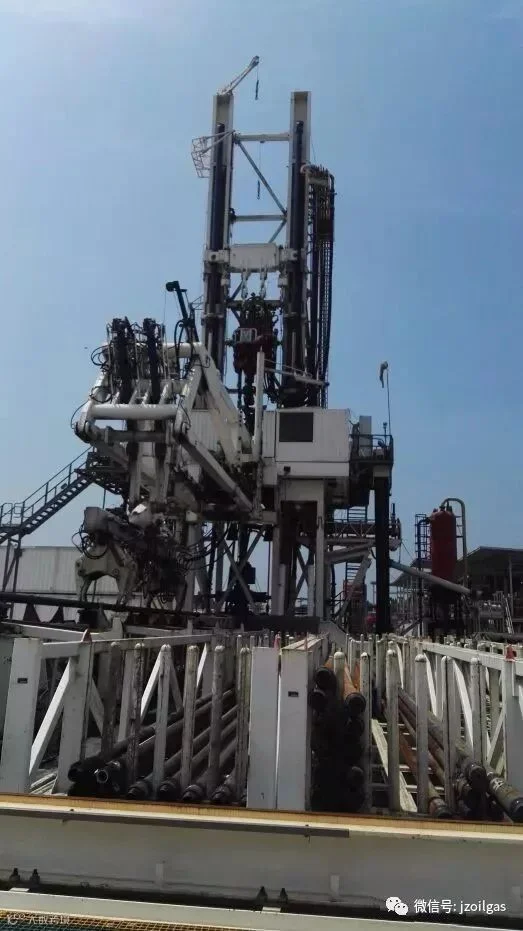

图1德国全液压智能钻机TI-350T
全液压智能钻机TI-350T主要有以下几个特点：
（1）全液压智能精确控制，实现高度自动化、高效、安全操作
①游动系统、液压顶驱、液压吊卡及卡瓦、机械臂及抓手、液压猫道、多功能铁钻工、钻机平移步进系统均为液压驱动，只有钻井泵是由交流变频驱动；②双立柱井架由静止和移动两个部分组成，采用电控液的精确控制模式，操作更加平稳可靠，并可节约能源，降低噪音；③双液缸游动系统，无天车、游车、绞车、大钩、钢丝绳；④游动液缸可吸收冲击，减少钻井作业震击对顶驱等设备的损坏，并可满足超负荷处理井下事故的需求；⑤安装有自动钻井模式，设置参数后可自动钻进，可实现“无人接管”或远程的全自动操控，减少人力资源配置。
（2）钻具连接与上下钻台实现全自动化，安全高效
①钻具地面摆放，钻台面不摆放立柱，无井架工；②双根钻杆作业模式，双根成一立柱；③双司钻集中控制，起下钻作业只需3人，机泵房无人值守；④机械臂及抓手负责把钻具起下钻台，电动行车及电磁铁负责把钻具摆放到合适位置。
（3）钻机实现自动化快速运移，满足“井工厂”快速搬迁需求
①根据“井工厂”作业需求，可实现X/Y轴的双向移动，移动速度5m/h；②移动钻机主体时不需要移动外围辅助设备。液压泵站安装有单独的平移系统，可与钻机同步移动；③钻井泵和固控系统相应布置有延长管线，不需要移动。另外，机泵房密封降噪，钻机300m处噪音<50Db。
使用该钻机的钻井队编制仅19人TI-350T正在中石油威远区块威204H11平台进行应用，该平台共部署6口水平井，分双排布置，每排3口井，井间距5m，排间距30m。6口井设计完钻井深5200m，垂深3500m，靶前位移300~550m，水平段长1500m。目前已完成北边一排3口井的钻井作业，正在进行另外3口井钻井作业。采用TI-350T全液压智能钻机后平均机械钻速达到6.38m/h，是普通钻机的2.65倍，平均钻井周期91.64d，比普通钻机缩短44%。
（来源：石油工程科技动态）
