一直以来，桥接堵漏材料常用来处理井下漏失，但是，由于颗粒大小和使用方法的限制，目前的桥接材料对于裂缝发育的储层发生的严重至失返性漏失效果欠佳。
哈里伯顿研发了一种新型的酸溶性工程复配材料（ECS），可较好的解决该类储层漏失问题，该工程复配材料包含颗粒材料和纤维材料，具有多形态的颗粒粒径分布。
严重或失返性漏失发生时，漏失通道尺寸不详，多形态的颗粒粒径分布可提供小、中、大等不同粒径范围的材料浓度，可有效控制孔隙/裂缝等引起的漏失，配合粒径更大的辅助材料（碳酸钙基的片状材料），可封堵更大尺寸裂缝引起的漏失。酸溶性工程复配材料（ECS）的粒径分布如图1所示，辅助材料的粒径分布如图2所示。
室内实验表明，该酸溶性工程复配材料（ECS）可有效封堵5毫米的模拟裂缝，加入另一种更大尺寸的辅助性的颗粒材料，可有效封堵12.5毫米的模拟裂缝。该酸溶性工程复配材料（ECS）在15%的盐酸和甲酸中的酸溶率可高达96%。

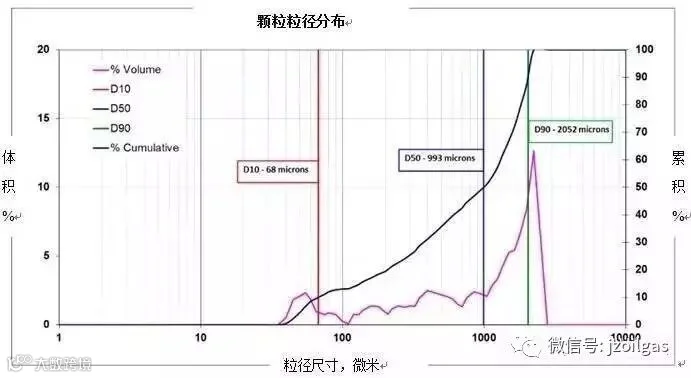

图1 酸溶性工程复配材料（ECS）的粒径分布

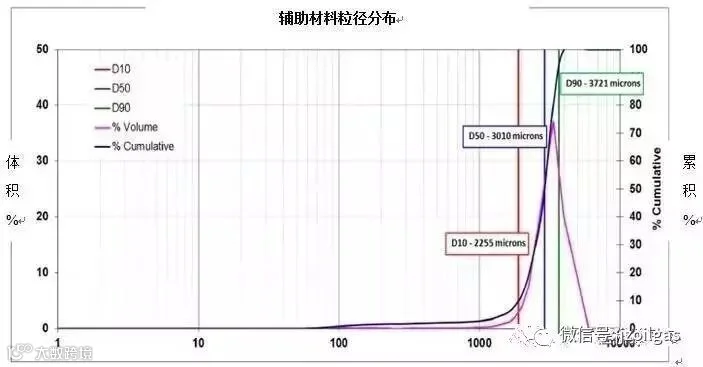

图2 辅助材料的粒径分布
（来源：石油工程动态）
jzoilgas
北京金正纵横
金正纵横，专注油气•专业服务
