【技术装备】斯伦贝谢Diligens移动生产测试

金正能源

2016-11-01

导读：Diligens移动生产测试通过专用设备、最高的操作标准和经验丰富的当地人员为你的工作带来效率和灵活性。由遍布全球的布局和记录支持，我们可以在你需要的任何时间和地点提供测试服务。

使你的井更快投产，优化您的生产决策

Diligens移动生产测试通过专用设备、最高的操作标准和经验丰富的当地人员为你的工作带来效率和灵活性。由遍布全球的布局和记录支持，我们可以在你需要的任何时间和地点提供测试服务。

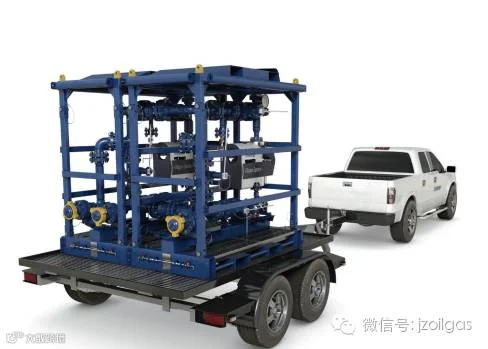

Diligens Spectra移动多相生产测试设备

Diligens Spectra设备以优越的方法和效率提升你的操作体验。两个Vx Spectra表面多相流量计安装于同一拖车上——19毫米和40毫米文丘里喉管——在任何多相流流态和重油、湿气等生产液体流动下进行可重复的流量测量。

移动多相生产测试设备

应用情况

生产井测试
储层评估和开发测试
清洗和返排操作
人工举升系统优化
测量相关的操作

优势

改善流体描述服务
无须分离操作的在线测量
提升响应时间
在测量困难的条件下提供准确的流量，如泡沫的重油
改善单井诊断和水和气体锥进的早期检测
降低运营总成本，在现场不需要分离器和起重机
快速装配和拆卸钻机提高运营效率

特色

可重复、高精度的测量
完整的伽马光谱
高频单点测量
双腿配置增加极限负荷比
无移动部件
设计紧凑且内置旁路管汇
模块化组装及灵活配置
不需要分离和流量校准

双腿配置可以满足基于具体井流量设定的最优文丘里喉管。这使得极限负荷比从10:1到50:1，而不影响操作效率，可以在一天内完成多口井的测试。该设备同样也提供了单腿配置设备。

通过InterACT全球连通、协调和信息服务实现实时数据和支持。

高效、单点测量

Vx Spectra流量计是唯一的可以在文丘里喉管内进行高频单点测量的多相流量计，因此避免了传统的在整个系统的多个位置和流量条件下进行组合测量。这不受流态和流体类型的方法具有无与伦比的计量性能。

规格
文丘里喉管尺寸,mm	19	40
服务体系	Sour per NACE MR0175/ ISO 15156	Sour per NACE MR0175/ ISO 15156
流量管径，in	2	4
最大工作压力，psi[MPa]	1,440 [9.93]	1,440 [9.93]
运行温度范围，degF [degC]	–20 至 250 [–29 至 121]	–20 至 250 [–29 至 121]
周围环境温度，degF [degC]	–4 至 131 [–20 至 55]	–4 至 131 [–20 至 55]
周围储存温度，degF [degC]	–4 至 131 [–20 至 55]	–4 至 131 [–20 至 55]
接口
流入端	3-in Fig 602 母扣	3-in Fig 602母扣
流出端	3-in Fig 602 公扣	3-in Fig 602公扣
水/液比，%	0 至 100	0 至 100
气体比，%	0 至 100	0 至 100
管线内液体粘度，cP [Pa.s]	0.1 至 2,000 [0.0001 至 2]	0.1 至 2,000 [0.0001 至 2]
最大流量
液体流速，bbl/d [m3/d]	4,000 [635]	21,000 [3,340]
10MPa下气流流速，MMcf/d [MMm3/d]	11 [0.31]	50 [1.42]
可重复性（总质量流量）	高于±1%	高于±1%
溶解度（总质量流量）	高于±0.1%	高于±0.1%
内置旁路管汇	有	有
液流隔离阀	3-in ANSI class 600球阀	3-in ANSI class 600球阀
尺寸
单吼(L × H × W), ft [m]	6.56 × 6.56 × 3.44 [2 × 2 × 1.05]	6.56 × 6.56 × 3.44 [2 × 2 × 1.05]
双吼(L × H × W), ft [m]	6.56 × 6.56 × 6.89 [2 × 2 × 2.1]	6.56 × 6.56 × 6.89 [2 × 2 × 2.1]
重量
单吼lbm [kg]	2,976 [1,350]	2,976 [1,350]
双吼lbm [kg]	6,063 [2,750]	6,063 [2,750]
危险分级	Ex d IIB T4 (IECEx/ATEX)	Ex d IIB T4 (IECEx/ATEX)
入口保护	IP66	IP66
适用标准	管线：ASME B31.3 文丘里管：ASME VIII-2 H₂S: NACE MR0175	管线：ASME B31.3 文丘里管：ASME VIII-2 H₂S: NACE MR0175

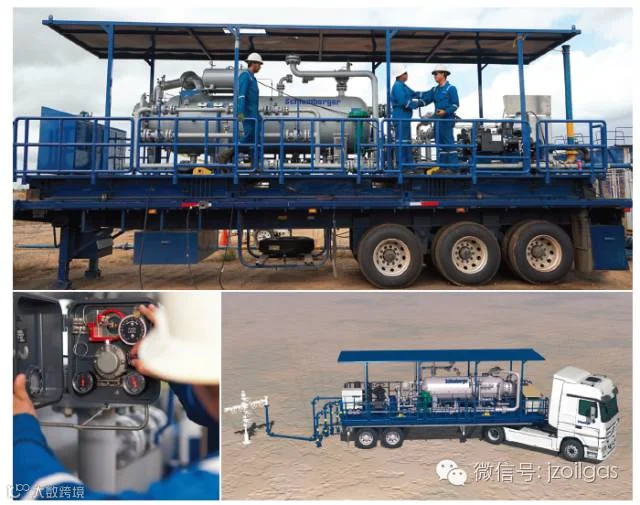

Diligens SEP 移动生产测试设备

Diligens SEP移动生产测试设备可在修井操作阶段的洗井阶段有效地收集和处理废水。Diligens SEP设备由一个表面安全阀、节流管汇、紧急制动系统(ESD)和封隔器构成。

Diligens SEP

移动生产测试设备应用情况

地面生产测试
评价和开发井测试
清洗和返排操作
储层产能优化
大位移井测试

优势

通过需求定制和模块化设计满足特定的生产测试
拖车式的流动提升了速度和井与井之间的运输
通过紧急制动系统(ESD)和表面安全阀提供可靠的关井控制
在严酷的环境可以无间断的运行
快速装配和拆卸钻机提高运营效率
现场不需要起重机
将流动分离为三个相态(天然气、石油、和水)，实现有效的处理和存储

特征

远程激活自动防故障装置和自动关井防止异常流动的情况
分离器旁通的内联压力安全阀
测量后流体排出物混合至生产管线
自动水平和压力控制的三相分离系统
孔板流量计测量气体流量；涡轮流量计测量液体
广泛的容量和流量
符合适用的行业标准(API、ASME和NACE国际标准)

Diligens SEP移动生产测试设备结合了强大的技术和专业人员提供的易于定制的适合您项目需求的专门的井测试。安装于拖车之上，设备紧凑的单元构造和模块化设计允许在无现场起重机的情况下快速的装配。结合斯伦贝谢根据您的作业定制的高品质的技术和服务，使设备可以在返排和生产测试中高效作业，并降低了作业成本。可以在一天内对多口油井进行测试，取得一个精确的生产剖面。

该设备符合适用的安全行业标准和数据精度，适用于任何阶段的地面测试操作。在各种环境中持续而可靠的运行。

在洗井阶段，Diligens SEP设备高效地接收并处理返排物，以支持修井操作。作为测量操作的一部分，该设备可以提供高质量的流动数据，确保得到准确的生产情况并建立预测。

Diligens SEP设备由地面安全阀，节流管汇、ESD系统和分离器组成。入口直接连接与井口，而出口可以直接与回流生产管相连，或者分离的液体可以直接被处理、储存或弃置。高质量的分离是通过设备内部的优化实现的。

通过配备DigiSWAN *地面无线采集网络可以实现数据质量的提高和过程监控操作。

通过专用的移动技术在一天内完成多口井的测试

安装于拖车之上，Diligens Spectra和Diligens SEP都经过加固处理以适应越野条件和远程环境。在井场无叉车或吊车的情况下，也可完成快速的装配和拆卸，使你可以在一天之内完成多口井的测试。受益于最适配环境的技术、操作程序和人员，Diligens测试可以在其他服务作业时，如压力泵送、连续油管、钢丝绳作业和人工举升作业的同时维持高操作效率。

充分利用有当地经验的本地团队

具备您的工作和位置的特定经验，我们的本地生产测试团队是高效的移动生产测试解决方案的基础。致力于当地培训和项目认证——通过我们的全球网络支持——使我们能提供高质量的、高承诺的服务。

以最高的行业标准运行

我们提供的两类设备均按最高的行业标准设计和制造，如API,ASME,NACE国际标准。通过从始至终的QA / QC程序——从设计到准备再至执行——确保了我们的移动测试设备在你操作中的可靠性、质量和安全性。
