Silcolloy1000是一种多层硅化学气相沉积(CVD)专利涂层(美国专利号7070833)，专为提高钢、不锈钢、合金、玻璃和陶瓷的耐腐蚀性而设计。独特的非视距CVD工艺产出一种可以扩散到金属晶格的柔性非晶硅层，不论多复杂的表面，该非晶硅层都能与之适应，同时保持高尺寸公差。Silcolloy1000涂层会随油管表面变形，保证弯曲处绝无渗漏。
独立实验室MATCO Associates的测试结果表明：与现有工艺相比，Silcolloy1000在耐腐蚀性上有一个或多个数量级的改进。
根据ASTM G48，B2标准(2小时三氯化铁点蚀和缝隙腐蚀试验，对经过Silcolloy1000技术处理的316L不锈钢和未经处理的316L不锈钢进行的腐蚀试验显示，经处理处的不锈钢腐蚀减少了一个数量级，如重量损失测定所示。
图 每平米表面的质量损失(单位：克)
根据ASTM G61标准，专业人士对在中性、酸性和碱性氯化溶液中经过Silcolloy 1000处理的试件进行了测试。测试结果显示，与未经处理的316L不锈钢相比，Silcolloy 1000处理将腐蚀速率降低了50倍，非常之惊人。经Silcolloy1000处理的316L不锈钢试件没有出现缝隙腐蚀，只有轻微点蚀;未经处理的试件出现严重的缝隙腐蚀。

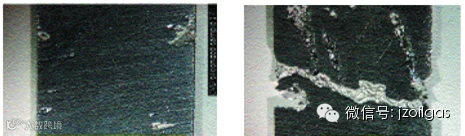

图 腐蚀测试结果对比
经Silcolloy 1000处理 未经处理

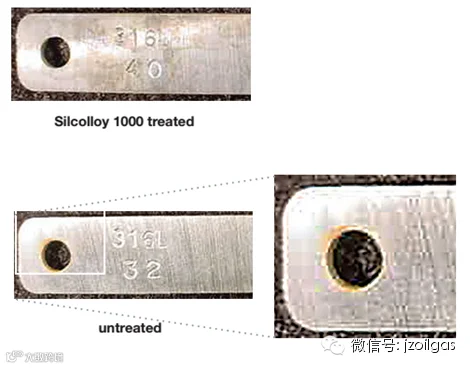

Silcolloy 1000处理在酸性或盐的腐蚀环境中很有效。在这些环境中，用户要求延长现有工艺的使用寿命，但又不使用高成本的合金。长达4000小时的盐喷雾测试(盐雾加速耐候性试验ASTM B117)显示，经Silcolloy 1000处理的不锈钢试件没有出现表面介质腐蚀，而未经处理的试件有表面腐蚀，而且在试件孔里还出现了加速腐蚀。在整个测试阶段，两个试件都没有出现点蚀!
图 盐喷雾测试结果对比
某典型工艺设备的预计寿命成本节约显示，Silcolloy处理的样品管路、配件和阀门可以让用户节省数十万美元。尽管不加涂层防护的不锈钢设备耗费的初始成本比Silcolloy 1000工艺处理过后的设备低，但是若考虑因为腐蚀而产生的重置成本，其整体寿命成本要比经Silcolloy 1000处理的可比设备高出近两倍。高性能的合金设备具有绝佳防腐表现，但其初始材料成本可能要比具可比性的不锈钢设备高6倍。
图 相较于未经处理的不锈钢或合金，Silcolloy 1000处理节约的成本显著(美元)
试验数据表明，Silcolloy 1000处理可以有效延长不锈钢工艺设备的使用寿命，同时降低整个设备的维护成本。由于Silcolloy 1000处理可应用于大多数的现有工艺设备，所以无需进行大规模重新设计，它就能延长工艺设备的使用寿命。
（来源：科技情报组）
