轴承游隙常用测量方法

在机械工程领域，轴承游隙的测量是确保设备稳定运行和延长使用寿命的重要步骤。本文将详细探讨两种常用的轴承游隙测量方法：塞尺测量法和专用仪器测量法，帮助大家更好地理解并应用这些技术。

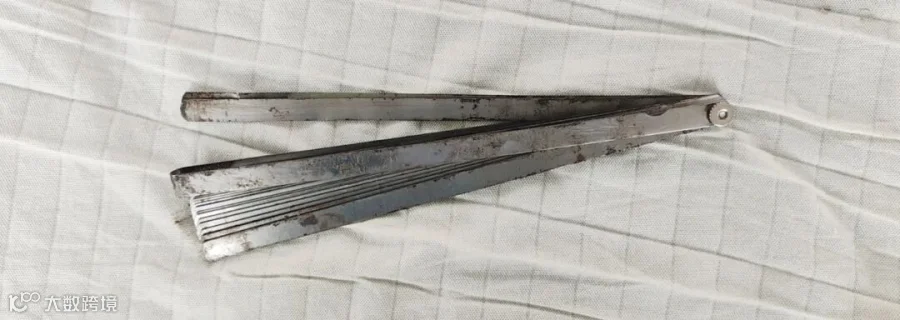

塞尺测量法

操作步骤

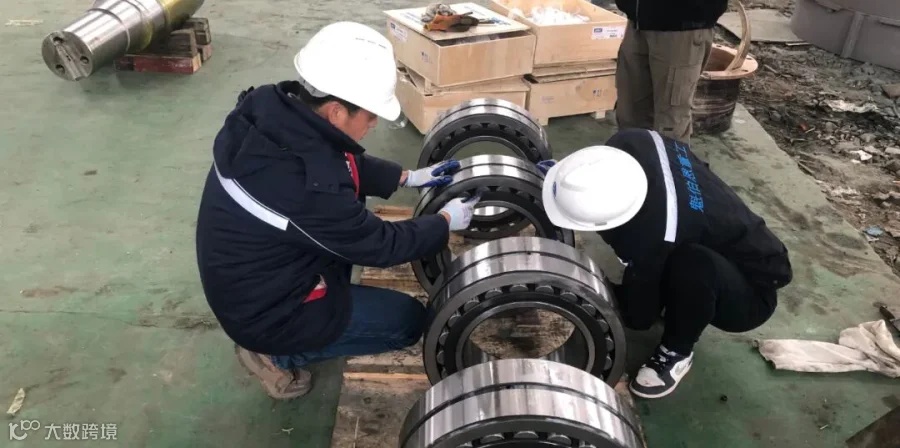

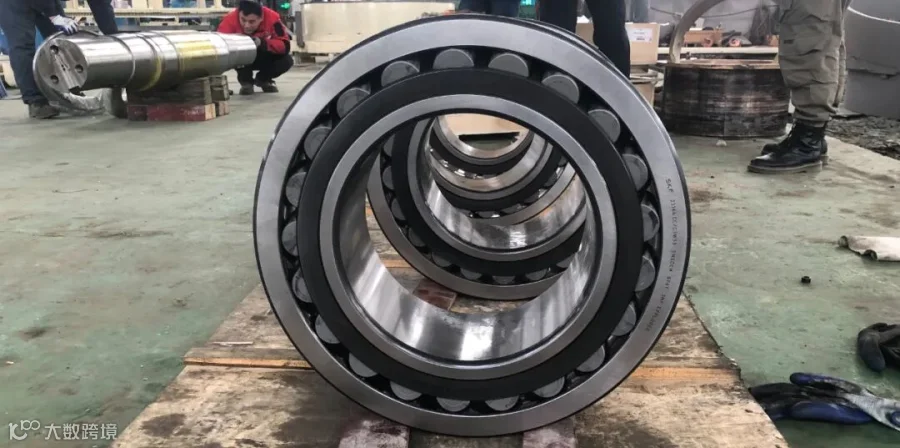

首先，将轴承平稳地放置在平台上，确保内外圈无倾斜。对于径向游隙的测量，可以选择立置或平放，但在有争议时，通常以平放时的测量值为准。

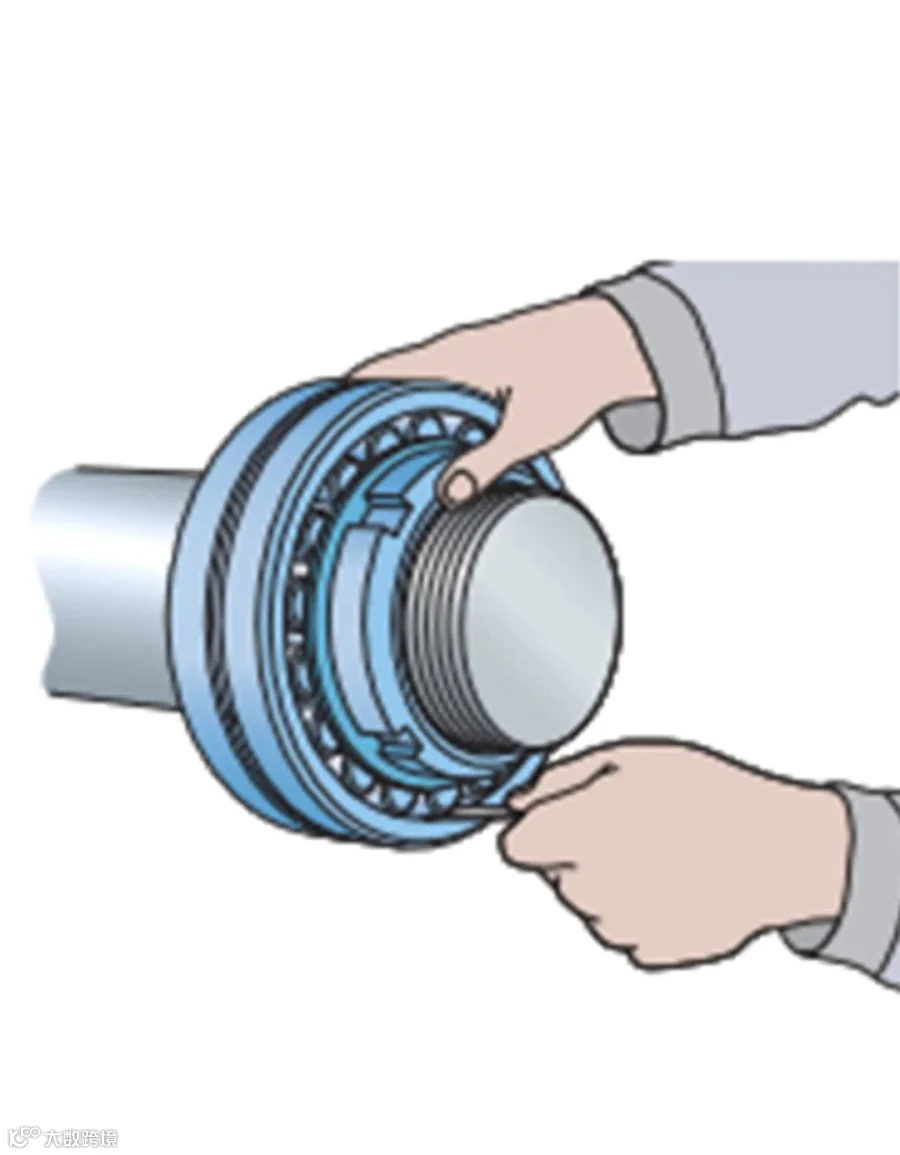

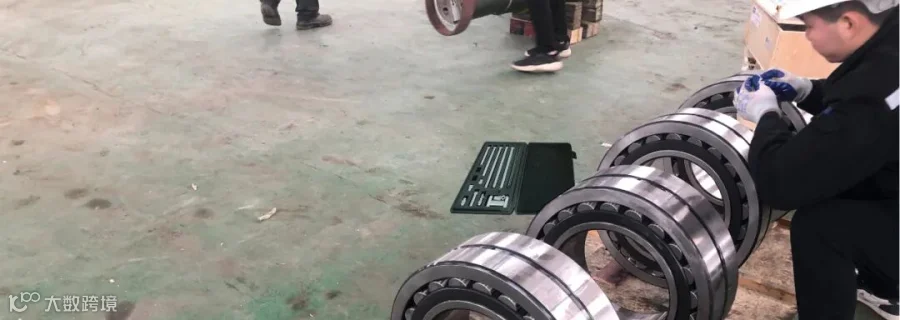

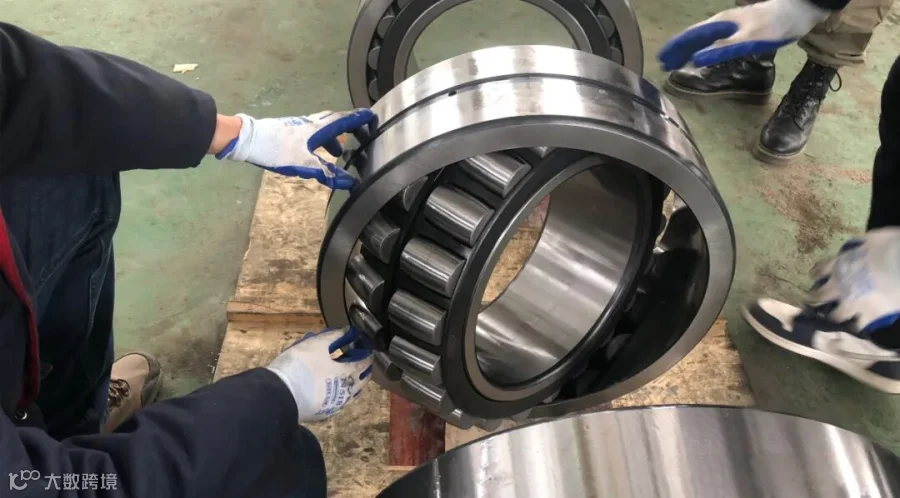

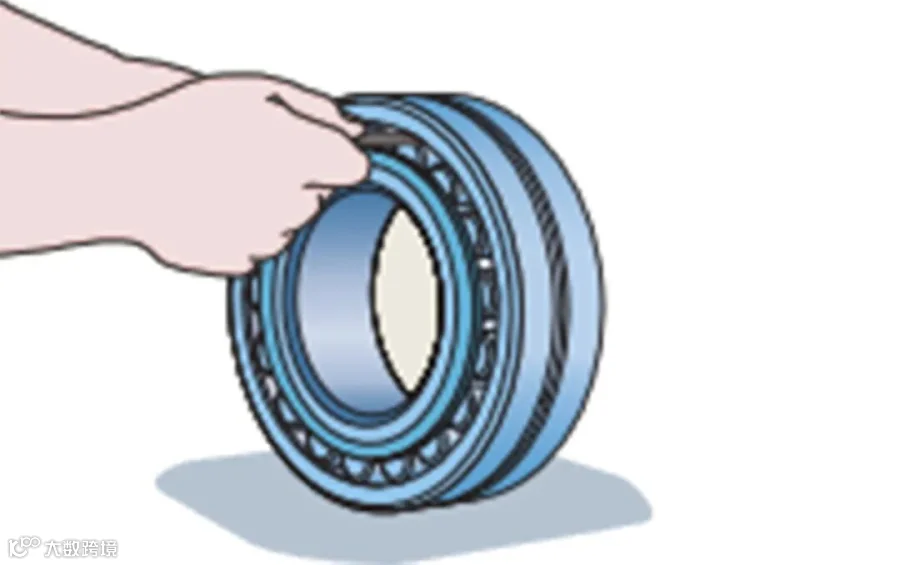

用手轻轻压住轴承外圈，保持内外圈相对稳定。随后，左右转动内圈约半圈至一圈，使滚子处于稳定状态。接下来，选择左右列中的任意一个滚子，将其置于正上位，使用塞尺从滚子与滚道之间轻轻插入，直至感觉到轻微的阻力。此时，塞尺的厚度即为该位置的游隙值。

为了获取更准确的径向游隙范围，应沿滚子和滚道圆周间多次测量，并记录连续三个滚子上能通过的塞尺片的最大厚度作为最大径向游隙测值。同时，也需注意塞尺厚度允差对测量结果的影响。

专用仪器测量法

instrumentation

随着科技的进步，专用仪器测量法逐渐成为高精度轴承游隙测量的首选。这类仪器能够提供更精确、更全面的数据，对于要求极高的工业应用尤为重要。

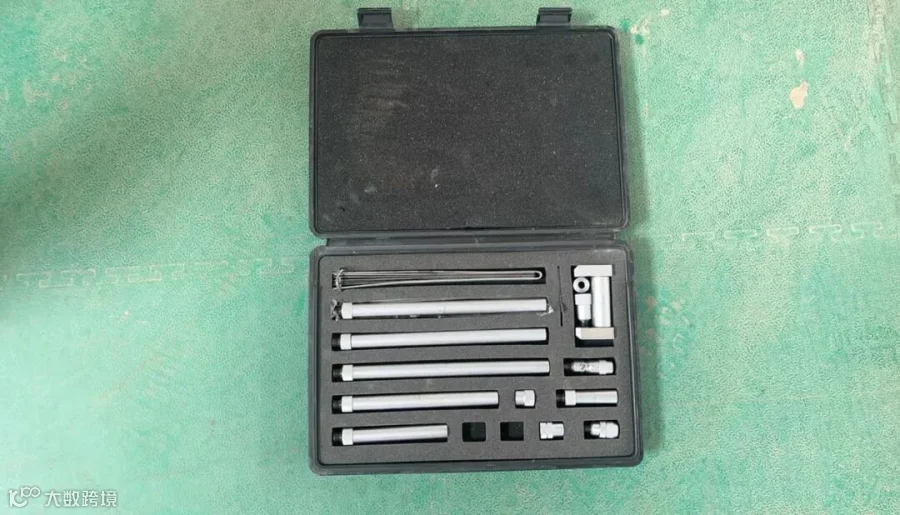

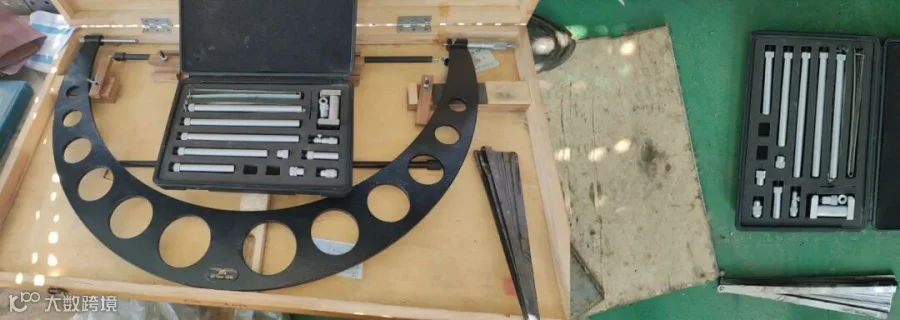

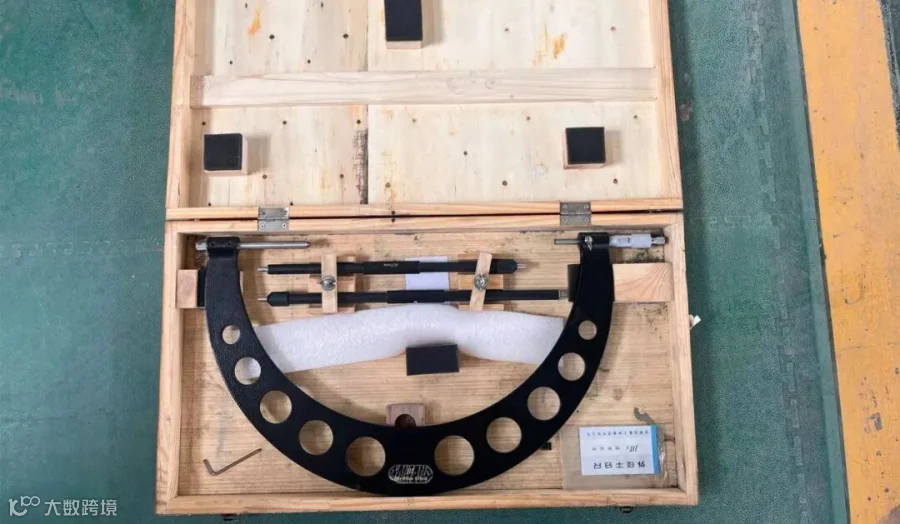

专用仪器种类繁多，包括但不限于百分表、千分尺以及集成了先进传感器和数据处理系统的综合测量设备。这些仪器通常具有高精度、高稳定性和易操作性等优点。

操作步骤

首先，根据仪器说明书对测量仪器进行校准，确保测量结果的准确性。

安装轴承

根据仪器操作指南，启动测量程序。对于百分表等接触式测量仪器，需将测头轻轻接触轴承外圈（或内圈），并沿圆周方向移动，记录读数变化。对于非接触式测量仪器，则可通过传感器直接获取轴承游隙数据。

数据处理

结论

reach a verdict

无论是塞尺测量法还是专用仪器测量法，都是轴承游隙测量中不可或缺的技术手段。塞尺测量法以其简便易行、成本低廉的特点，在现场应用中占据重要地位；而专用仪器测量法则以其高精度、高稳定性的优势，在高端制造和精密测量领域发挥着重要作用。在实际应用中，应根据具体需求和条件选择合适的测量方法，以确保轴承游隙的准确测量和设备的稳定运行。
