在地理信息系统（GIS）领域，ArcGIS 作为一款功能强大的专业软件，常常需要对来自不同数据源的数据进行整合与处理。而 CAD 文件因其广泛应用，成为 ArcGIS 中常见的导入数据类型之一。在实际操作中，CAD 中的弧线往往会给后续的数据分析、制图等工作带来不便，将 CAD 弧线转换为多段线便成了数据预处理的关键步骤。无论是地形测绘数据的整合，还是城市规划图纸的处理，掌握这一转换技巧都能显著提升工作效率。接下来，就让我们一同深入探索在 ArcGIS 中将 CAD 弧线转为多段线的具体方法与实用技巧。
1、查看CAD弧线区域

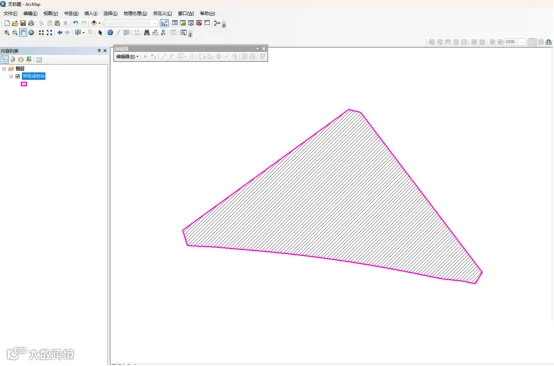

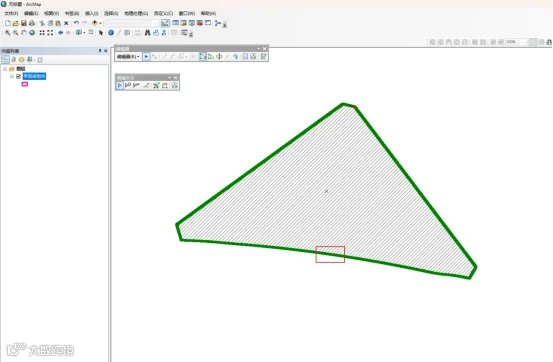

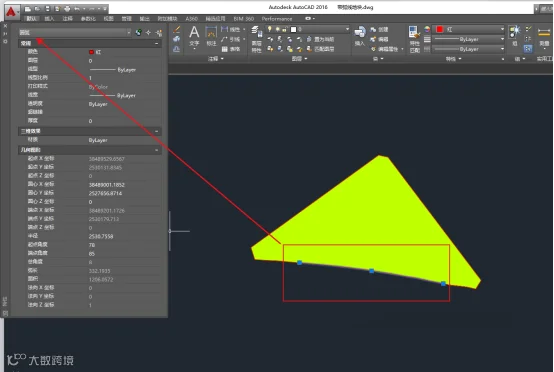

在着手处理 CAD 地块数据前，需先完成数据的导入与准备工作。成功打开 CAD 地块数据文件后，利用快捷键 “X” 对地块范围线执行分解操作，此步骤可将组合对象拆分为独立个体。紧接着，在视图中精准框选红色线框区域，通过右键菜单或属性查看工具调出其属性面板。经查验发现，该区域线条类型属性标注为【圆弧】，由此确认其为弧线结构，同时面板中还显示该区域面积数值为 77633.93 平方米，这些信息为后续在 ArcGIS 中的数据转换与分析提供了重要依据。
2、将数据导入GIS
完成 CAD 地块数据的初步处理后，接下来需将数据迁移至 GIS 平台。通过 GIS 软件的数据导入功能，将 CAD 数据成功加载到系统中。为便于后续操作与数据管理，建议将加载的数据另存为 GIS 数据库文件（如 File Geodatabase 格式）。经实际验证，存储后的 GIS 数据库文件中地块面积数值，与原始 CAD 数据中的面积 77633.93 平方米完全一致，确保了数据的完整性与准确性。
这里选用 GIS 数据库文件存储数据至关重要。与常见的 shp 数据格式不同，GIS 数据库文件具备强大的数据兼容性，能够原生存储包含弧线在内的复杂几何图形，避免了图形结构的转换。而 shp 格式在存储时，会自动将弧线强制转换为多段线，这种转换不仅改变了图形的原始结构，还可能因精度损失导致数据面积出现显著偏差，严重影响后续分析结果的可靠性。
1、对数据线进行增密

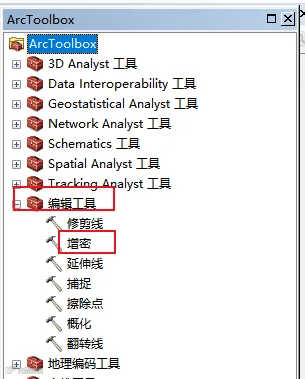

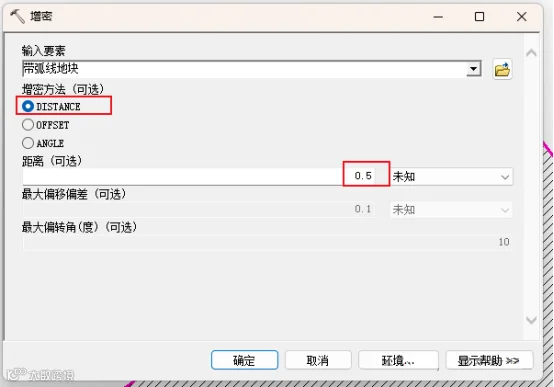

在完成数据存储格式的关键选择后，接下来就要借助 GIS 工具对数据进行精细处理。通过 GIS 软件中的【增密】工具，能够有效提升数据的精度与适用性。操作时，打开【增密】工具面板，其中的【距离】属性设置是关键所在。该距离参数表示新增节点之间的间隔距离，它直接影响着数据的精细程度与复杂程度。从理论层面来说，该数值设置得越小，新增的节点数量就越多，生成的图形也就越接近原始弧线的真实形态，数据的精度自然更高；然而，若将距离设置得过小，会导致节点数量呈几何级数增长，不仅会显著增加数据存储的负担，还可能使后续数据处理与分析的运算量大幅攀升，降低工作效率。因此，在实际操作中，需结合项目对数据精度的要求、硬件设备性能以及数据处理效率等多方面因素，综合权衡并合理设置【距离】数值，在数据精度与处理效率之间找到最佳平衡点。
2、查看增密后数据面积

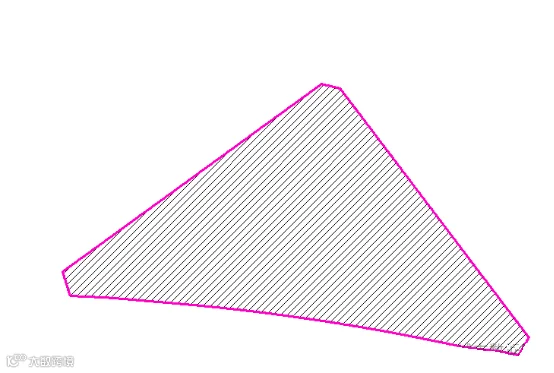

经过【增密】工具的处理，原本数据中的弧线结构已成功转换为多段线形式。值得注意的是，这一转换过程并未对数据的面积属性造成影响。通过再次核查数据属性面板，可清晰看到地块面积数值依旧保持在 77633.93 平方米，与原始 CAD 数据中的面积数值完全吻合。这一结果充分证明，在合理设置【增密】工具参数的前提下，既能实现弧线到多段线的图形转换，又能有效确保数据属性的完整性，为后续基于多段线开展的空间分析、制图输出等工作奠定了可靠的数据基础。
3、将数据库数据转为shp文件或CAD文件
当完成【增密】操作，图斑数据里的弧线已顺利转化为多段线结构，此时数据的几何形态与 SHP 格式的存储特性达成适配。在这一状态下，即可放心将数据另存为 SHP 格式文件。由于此前通过【增密】操作已将弧线预转换为多段线，避免了 SHP 格式存储时的二次转换问题，因此数据在转换格式后，面积数值仍会保持稳定，不会出现因格式转换导致的面积偏差，从而确保数据能够无缝衔接后续基于 SHP 格式开展的各类空间分析与应用场景。
4、查看增密后的节点

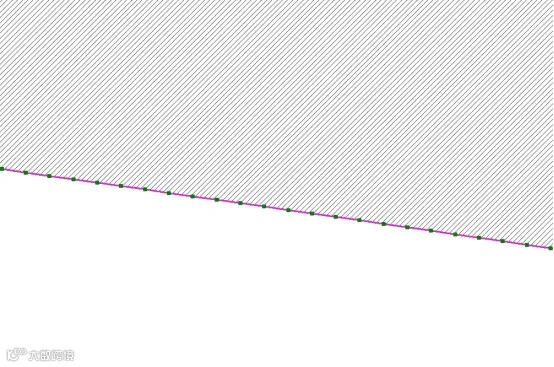

完成数据格式转换后，可进一步通过 GIS 软件的编辑功能查看增密效果。在图层列表中右键点击目标图层，选择【开始编辑】选项激活编辑状态。使用鼠标左键在地图中精准选中目标图斑，确保图斑处于高亮选中状态。随后，在顶部菜单栏中依次点击【编辑器】→【编辑折点】工具（或使用快捷键 F2），此时图斑的几何结构将以折点形式显示在地图上，每个折点代表多段线的一个节点。通过观察折点的分布密度和数量，可直观评估【增密】工具的处理效果。若折点数量明显增加且均匀分布于原弧线区域，则表明增密操作已成功将弧线转换为符合精度要求的多段线结构。此步骤不仅能验证数据转换的质量，还可为后续可能的手动编辑或精度调整提供操作基础。
