近年来，随着砂石骨料资源市场的火爆，作为破碎效率高产量大的圆锥式破碎机，以其技术先进、操作方便、可靠安全逐渐受到用户的喜爱。其实，在有色金属矿山，进口液压圆锥破碎机很早就是破碎工艺的不二之选。今天魁伯恩就带大家了解一下市场主流的3种圆锥破类型：弹簧、单缸和多缸。
破碎机产品介绍
从20世纪初圆锥式破碎机诞生，先后经历了西蒙斯圆锥破、底部单缸液压圆锥破、高能液压圆锥破、悬盘式圆锥破、重型短头圆锥破和超细碎圆锥破等各个历史发展阶段。
圆锥式破碎机广泛应用于矿山矿石破碎、冶金工业、化学工业、建筑工业、建筑垃圾回收、水泥工业及砂石制造行业等领域。
圆锥式破碎机设备性能好，使用成本低，设备单价高，从20万人民币到500万人民币不等。圆锥式破碎机的质量和稳定性是当前中国矿山设备制造企业技术实力的体现，企业业绩成败很大程度也是取决于圆锥破销量。
改革开放前20年，因国内各领域技术、资金和政策的关系，弹簧式圆锥破因价格便宜而得到广泛的应用。近10年，随着科技进步、经济发展和政策引导，效率、安全、环保成为了主流趋势，多缸和单缸液压圆锥破逐渐受到用户的欢迎。
破碎机产品分析
目前国内市场上主流的圆锥破系列产品有：弹簧式（西蒙斯）圆锥破、多缸液压圆锥破和单缸液压圆锥破等。

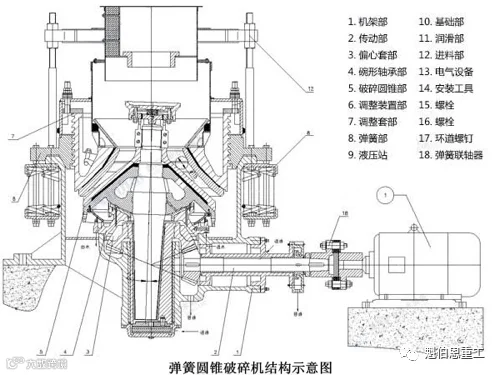

弹簧圆锥破从结构上主要分为六大总成：定锥总成、动锥总成、传动总成、弹簧机构、碗型轴架部、机架总成。其辅助部分，由电气系统、稀油润滑系统组成。

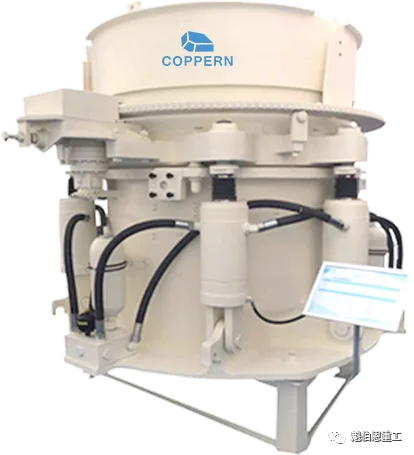

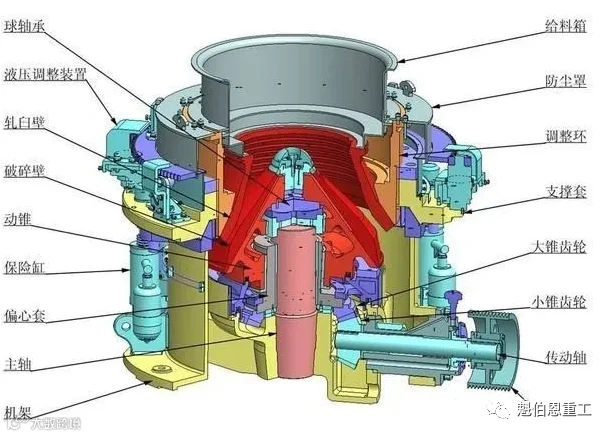

多缸液压圆锥破有以下六大部分：（1）下机架部：机架主轴导向销；（2）偏心套部：偏心套平衡圈大锥齿轮；（3）传动部：传动轴小锥齿轮轴套；（4）支撑套部：支撑套锁紧缸锁紧螺母；（5）调整环部：调整环，轧臼壁；（6）动锥部：躯体破碎壁锤头球形瓦。其辅助部分，由电气系统、稀油润滑系统组成。

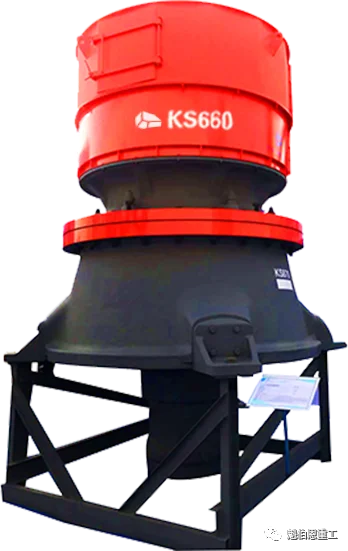

单缸液压圆锥破的结构主要分为六大部分：（1）上机架总成；（2）下机架总成；（3）动锥总成；（4）传动轴总成；（5）偏心套总成；（6）液压缸总成。其辅助部分，由电气系统、稀油润滑系统组成。
多缸与单缸液压圆锥破的区别
多缸液压圆锥破的主轴不动，液压推手或液压马达通过调整帽带动调整环，使其在支撑套内旋转，从而调节排料口大小。
单缸液压圆锥破的主轴则是转动的，在液压缸的作用下，主轴上抬或下坠，进而调节排料口大小。
相比而言，单缸液压圆锥破对技术和选材的要求更为先进和严格。
0 1
定锥组成及支撑方式的比较

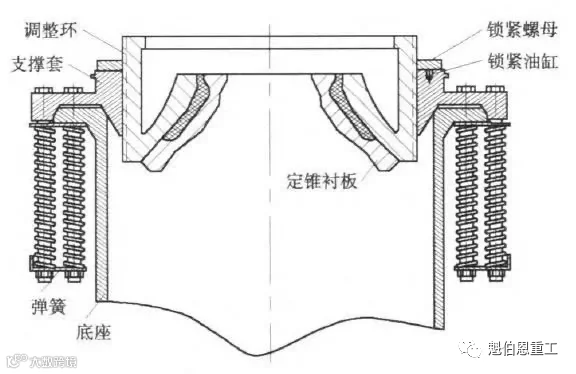

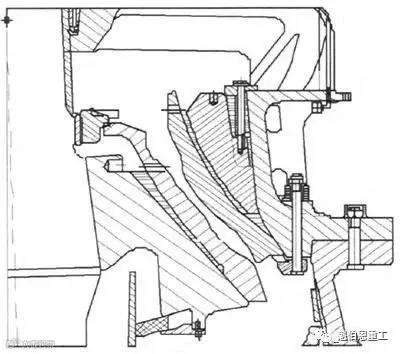

1）PY型圆锥破碎机的定锥由支撑套（包含锁紧螺母）和调整环（包含定锥衬板）通过锯齿形螺纹副连接而成，如上左图。首先支撑套坐在底座呈v字形的圆形支口上，然后用数组穿有螺栓的弹簧簇(一般每组由5条螺栓、弹簧组成)把支撑套紧紧地固定在底座上。在支撑套的上端面有一薄形锁紧螺母，当镶嵌在支撑套内的数个锁紧油缸处于工作状态时，薄形锁紧螺母就被锁紧油缸向上抬起，从而使调整环和支撑套之间的螺纹副内产生足够的静摩擦力，使之紧密地结合为一体，确保设备破碎物料时调整环和支撑套之间不会发生相对转动。
2）HP型圆锥破碎机的定锥组成和支撑方式与PY型圆锥破碎机大致相似，也是由支撑套(包含锁紧螺母)和调整环(包含定锥衬板)通过锯齿形螺纹副联接而成。所不同的是HP型圆锥破碎机用带氮气蓄能器的液压缸代替了弹簧簇，在调整环和支撑套的支口结合面处垫有可更换的带状环形薄铜板。
3）H型圆锥破碎机的定锥由上架体、定锥衬板和托环等组成(如上右图)。首先上架体坐在底座的呈V字形的圆形支口上，然后用螺栓将其固定在底座上，定锥衬板则通过一个圆形的托环和螺拴固定在上架体上。
PY型和HP型两种圆锥破碎机的定锥结构组成和支撑固定方式基本相似，但由于HP型圆锥破碎机采用了液压缸方式，所以支撑套易于拆解，加之其支口间垫有可更换的薄铜板，所以支口可以得到较好的保护。H型圆锥破碎机的定锥组成则相对简单，定锥的拆、装也方便快捷，但其缺点是连接螺栓和螺栓孔间隙很小，螺栓发生断裂时更换比较困难。
0 2
动锥支撑方式的比较

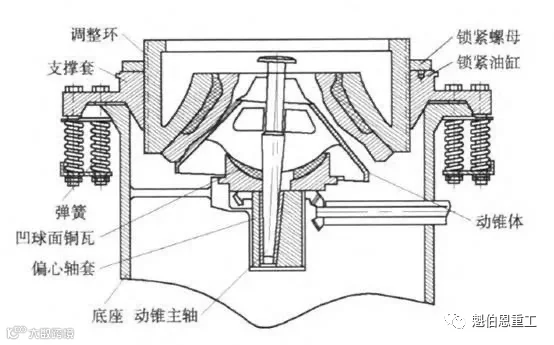

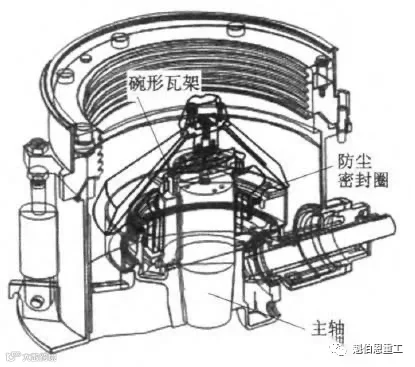

1）PY型圆锥破碎机的动锥体(锥体下面有呈凸球面轴承)支撑在呈凹球面铜瓦上，俗称碗形瓦，碗形轴承架(即安装碗形瓦的架子)则安装在机器底座的中央，动锥主轴则插入位于底座中央的空偏心轴套内如右上图。

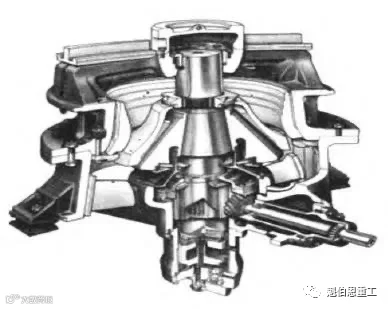

2）HP型圆锥破碎机的动锥，锥体下面也有凸球面轴承，支撑在安装于底座中央呈凹形球面的铜瓦上面。在动锥体下部安装着铜套，通过该铜套将动锥再套在底座中央的偏心轴套上如右下图。

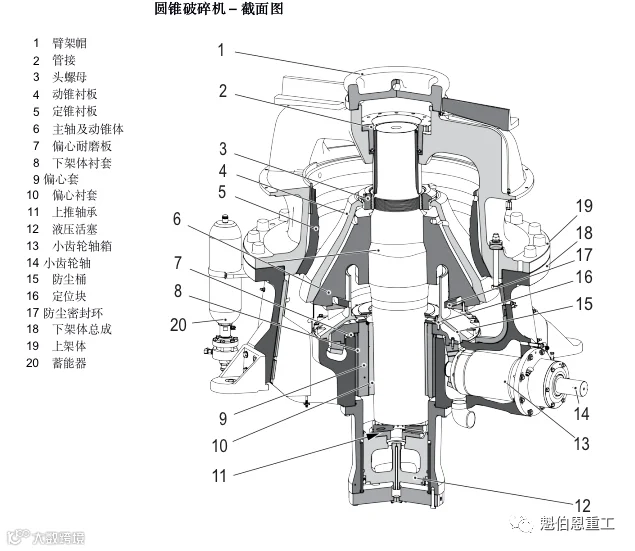

3）H型圆锥破碎机的动锥(如上左图)，通过动锥主轴的上下两端固定。动锥主轴的下端面装有呈凸球面的轴承，并支撑在位于底座底部中央的液压缸活塞上面的凹球面铜瓦上，动锥主轴的上端则固定在上架体横梁中间的轴套内，该轴套正好位于动锥旋转的理论悬挂点处。
PY型圆锥破碎机与HP型圆锥破碎机相比，动锥支撑方式的不同主要在于主轴，即前者主轴装在动锥上，后者主轴装在底座上。HP型圆锥破碎机动锥的优点是整体高度较低，且检修时放置方便，而PY型圆锥破碎机的动锥，因受主轴影响，放置时需设带地沟的专门存放点。H型圆锥破碎机为了固定动锥，在上机架增加了横梁，受横梁影响容易形成给料偏析，产生振动。
0 3
排料口调整方式的比较

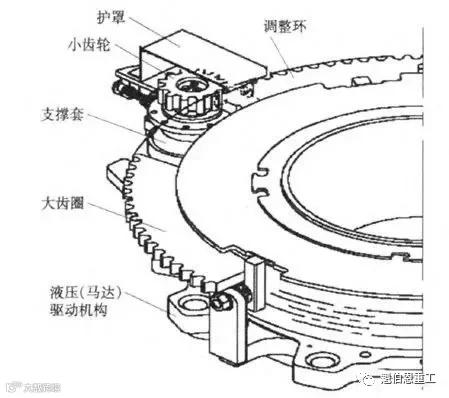

1）PY型圆锥破碎机和HP型圆锥破碎机排料口的调整原理基本一样。当调整排料口时，首先将锁紧油缸泄压，然后顺时针或逆时针转动调整环，即可抬高或降低定锥，从而达到调整排料口目的。不同处在于HP型圆锥破碎机转动调整环，采用了液压马达和小齿轮、齿圈传动方式。PY型圆锥破碎机则是利用对称的两个液压缸推动调整环转动，实现调整排料口的目的。
2）H型圆锥破碎机，通过置于底座中央底部的液压缸来推动主轴及动锥上升或下降，实现增大或减小排料口的目的。
与PY型圆锥破碎机传统的排料口调整方式相比，HP型圆锥破碎机和H型圆锥破碎机的排料口调整方式高效、安全、快捷，易于实现自动化远程控制。
0 4
安装方式的比较
1）PY型圆锥破碎机的电机和主机分别通过地脚螺栓直接与基础连接。
2）HP型和H型圆锥破碎机则采用了整体安装方式，即先将电机和主机固定在钢结构框架上，然后通过缓冲装置(即减振器)再将框架与基础相连。
由于圆锥破碎机本身是一种受力非匀称的设备，所以采用整体安装方式，其减振效果好、噪声比较小。
多缸液压圆锥破是一种高能高效的圆锥破碎机，由其外部保险结构采用多组液压缸组成而得名，其结构特殊，体积小，装机功率大，转速高，效率高，成品质量高，而伪多缸圆锥破的内部结构仍是弹簧圆锥破，尽管外部弹簧更换为液压缸和蓄能器，但其性能仍和弹簧圆锥破相同，体积大，效率低，成品粒型差。

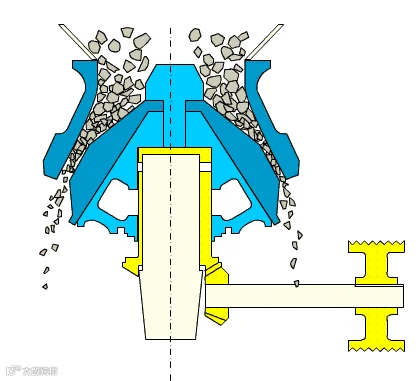

通过对比，3种圆锥破碎机在结构和性能上各有特点，但工作原理基本一样，都是通过偏心轴套驱动动锥或主轴，做偏心圆运动，从而达到捣碎、挤碎、压碎和碾碎矿石的目的。总体来看，在整机外形尺寸相近的情况下，HP型和H型圆锥破碎机的功率更大，处理能力更强，在破碎效果及检修维护等方面也具有明显优势。圆锥破碎机将破碎机转速、偏心距、破碎力和破碎腔型设计完美地融为一体。这使其可实现更高的产能和卓越的最终产品质量。
加大的偏心距、功率和持久的破碎力，同时改进破碎机机架的设计和重量，以承受增加的破碎强度，是动力学中的破碎原理。破碎腔密度的不断增加，内部颗粒破碎运动不断改善，使得产品粒型更好、破碎比和产能更高。
