螺纹

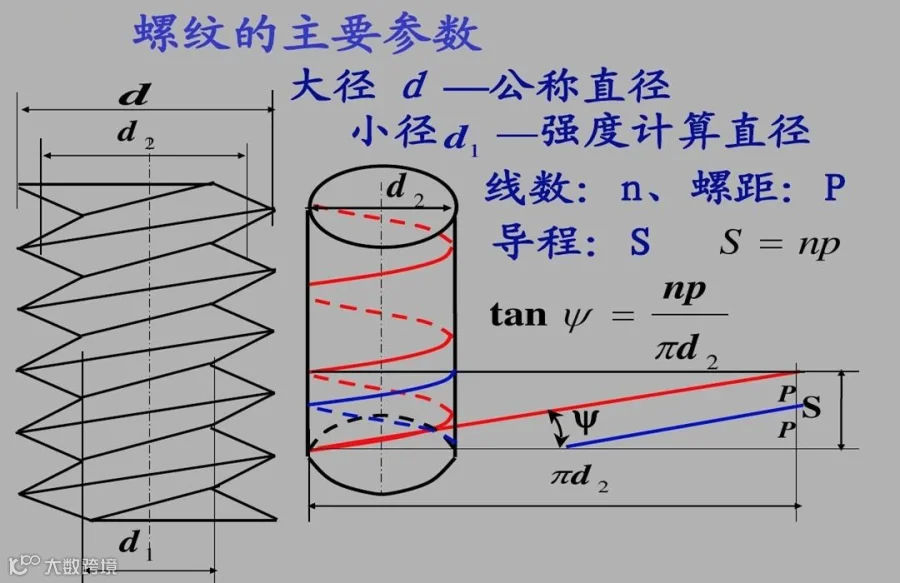

沿螺旋线形成的连续凸起或凹陷，我们称之为螺纹。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹;按其在母体所处位置分为外螺纹、内螺纹。做机械的天天见，而螺纹的种类确有很多，今天，魁伯恩就分享一篇关于螺纹的基本标准归纳，希望对您有所帮助。
螺纹的基本简称
NPT
一般用途的美国标准锥管螺纹，牙型角为60°
PT
英制锥螺纹，牙型角为55°，密封中最常用。英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
PF
管用平行螺纹。
G
55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为 G代表圆柱螺纹，55、60度的划分属于功能性的。
ZG
俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc。
公制螺纹与美英制螺纹的区别
01
公制螺纹
1、公制螺纹用螺距来表示。
2、公制螺纹是60度等边牙型。
3、公制螺纹用公制单位。
02
美英制螺纹
1、美英制螺纹用每英寸内的螺纹牙数来表示。
2、英制螺纹是等腰55度牙型，美制螺纹60度。
3、美英制螺纹用英制单位。
4、1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
英寸制统一螺纹

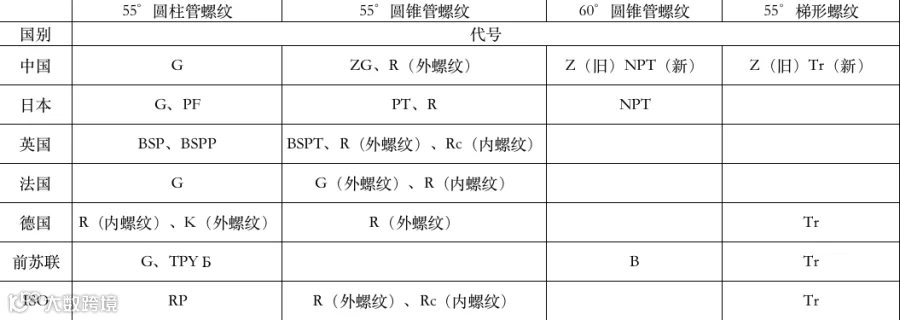

在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。具体表格见下图：
螺纹的分类
一、国际公制标准螺纹(InternationalMetric Thread System)
我国国家标准CNS采用之螺纹。牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60 度，规格以M表示。
二、美国标准螺纹(AmericanStandardThread)
螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为60度，规格以每英寸有几牙表示。
三、统一标准螺纹(UnifiedThread)
由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。螺纹角亦为60度，规格以每英寸有几牙表示。
四、V形螺纹(Sharp VThread)
顶部与根部均成尖状，强度较弱，亦坏不常使用。螺纹角为60 度。
五、惠式螺纹(WhitworthThread)
英国国家标准采用之螺纹。螺纹角为55度，表示符号为”W”。适用於滚压法制造。
六、圆螺纹(KnuckleThread)
为德国DIN所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。
七、管用螺纹(PipeThread)
为防止泄漏用的螺纹，经常用於气体或液体之管件连结。螺纹角为55度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”，其锥度为1：16，即每尺3/4 寸。
八、方螺纹(SquareThread)
传动效率大，仅次於滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用於虎钳之螺杆及起重机之螺纹。
九、梯形螺纹(TrapezoidalThread)
又称爱克姆螺纹。传动效率较方螺纹稍小，但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29度。一般用於车床之导螺杆。表示符号为”Tr”。
十、锯齿形螺纹(ButtressThread)
又称斜方螺纹，只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。
十一、滚珠螺纹
为传动效率最好之螺纹，其制造困难，成本极高，乃用於精密之机械上。如数控工具机之导螺杆。
