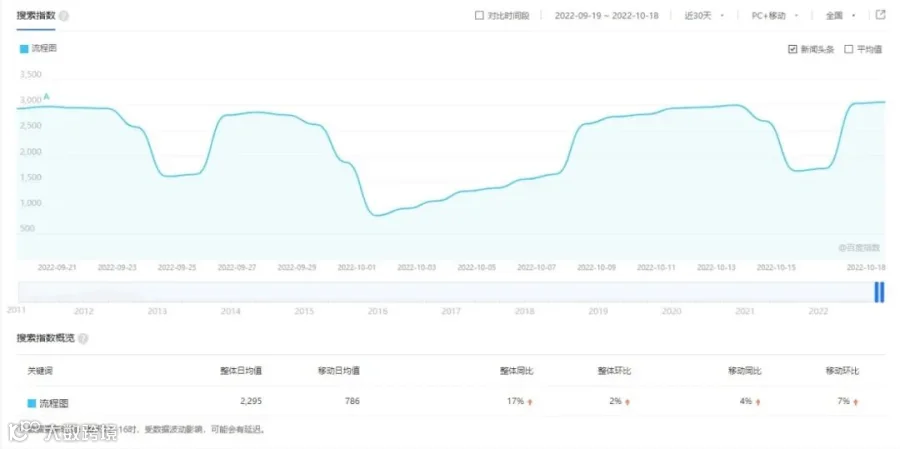

图：用户对流程图的需求量每日剧增
泳道图的作用，旨在分析和展示各个部门在同一业务流程上的不同进程，明确流程环节所属的阶段、流程环节负责人、组织机构和部门。
因为跨部门的业务流程走向往往不是简单的A→B→C→D，而可能是A→B→C→B→D→A，但基础的流程图只关注流程的走向，没有聚焦到部门，这会给后期管理带来很大的不便。而泳道图能让每个部门明确自己在流程中担任的角色，同时明确任务范围及每个阶段需要做哪些动作。
形象理解泳道图的作用，大概是这样的：

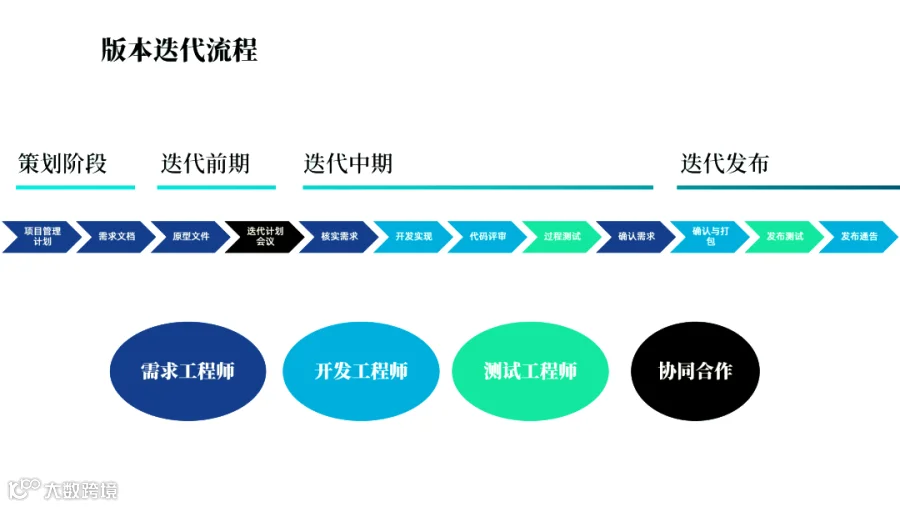

假设你是产品经理，现在需要给你的死对头程序猿们看一个产品迭代流程图，让他们知道自己负责写哪部分的bug。画成这样，可能除了你自己，没人能看得懂这张神图。
因为既要展示流程，又要标明每个流程归谁负责，用简单的流程示意图很难清晰呈现出这种绕绕弯弯的关系。但这时候，如果我们用泳道图来展示，程序猿们就能清晰明确地知晓自己要干什么了。

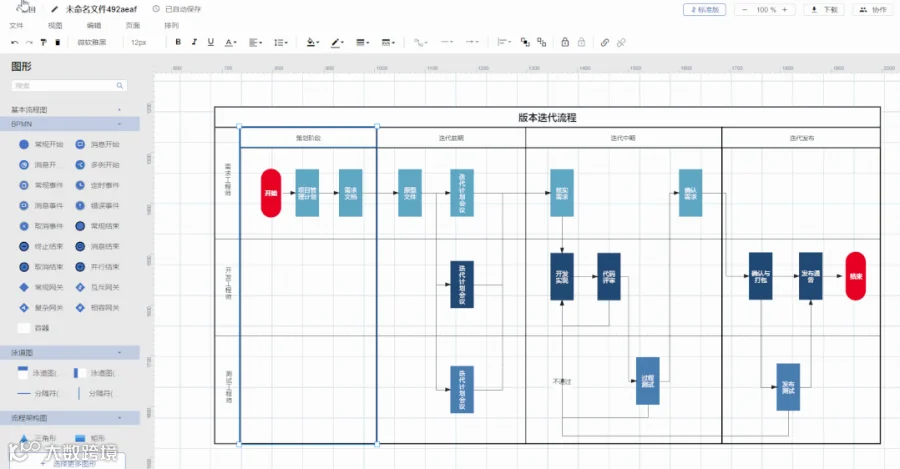

此图用AlphaChart绘制
各类泳道图模板，请前往AlphaChart模板市场挑选，海量模板随心选择。
AlphaChart
用AlphaChart绘制流程图
1、用户登录AlphaChart平台，选择“新建”流程图进入空白页面。

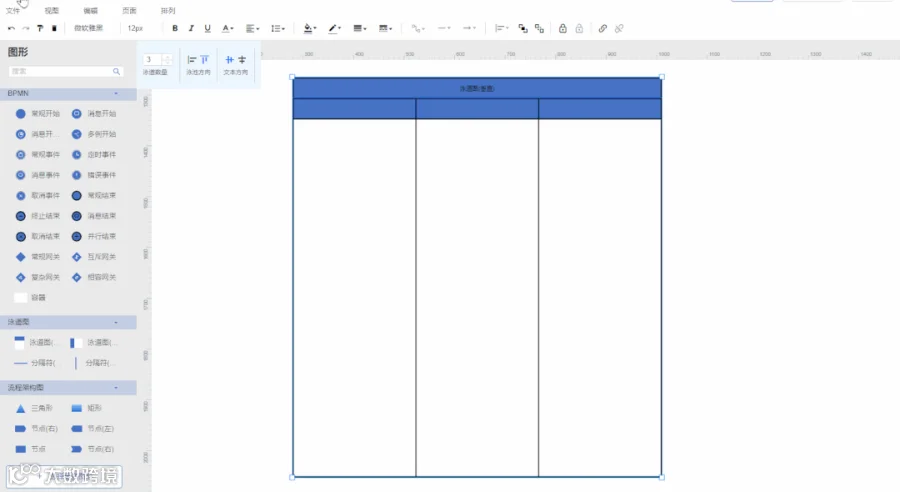

2、在页面左侧“图形库”中找到泳道图模块，拖拽水平或垂直泳道到画布。在这里用户可以按需设置泳道数量，泳池方向及文本方向属性。拖出泳道会默认添加泳池，图形使用更便捷。
3、添加分隔符。插入一个分隔符即插入了一个阶段，用户可直接拖拽水平或垂直方向的分隔符设置分段。但需要注意，垂直泳道图不能添加水平分隔符，反之亦然。
4、双击添加或修改泳池标题、泳道标题、阶段标题（如有）。泳道标题和阶段标题一般为部门名称和阶段名称，这两个标题的内容可以互换，可以自定义。
这里也有需要注意的点：
泳道图的维度具体到部门、岗位、角色就可以，如果具体到某个人，一旦发生人员变动可能需要重新调整流程。
场景中涉及的不同的角色\部门。注意需要统一分类标准，切忌出现前面用角色A后面用部门B的情况，导致逻辑不清。

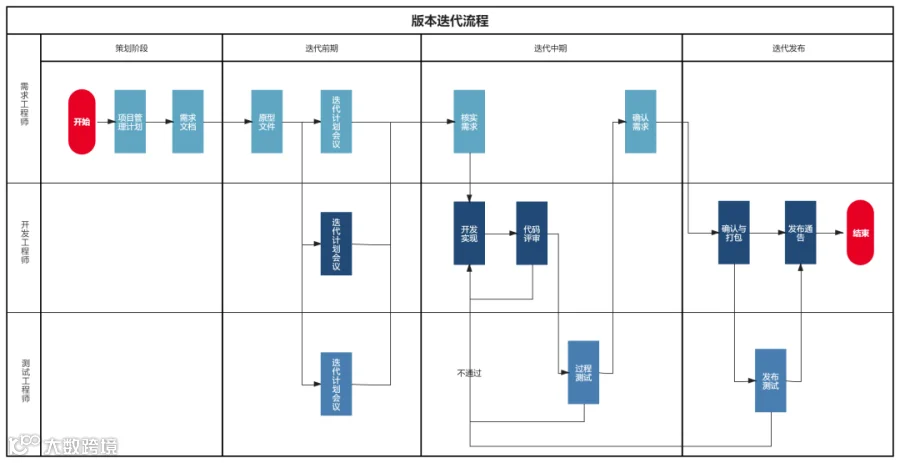

5、拖拽图形，创建流程。从这开始，用户就可以按照一般流程图的步骤绘制流程图了，但要保证流程的每一步对应部门和阶段。
6、优化样式和属性。
页面大小：用户可根据流程图大小，自由选择A3、A4、A5或自定义画布，无限画布的设置让想法不受限。
页面方向：可选横向、竖向。

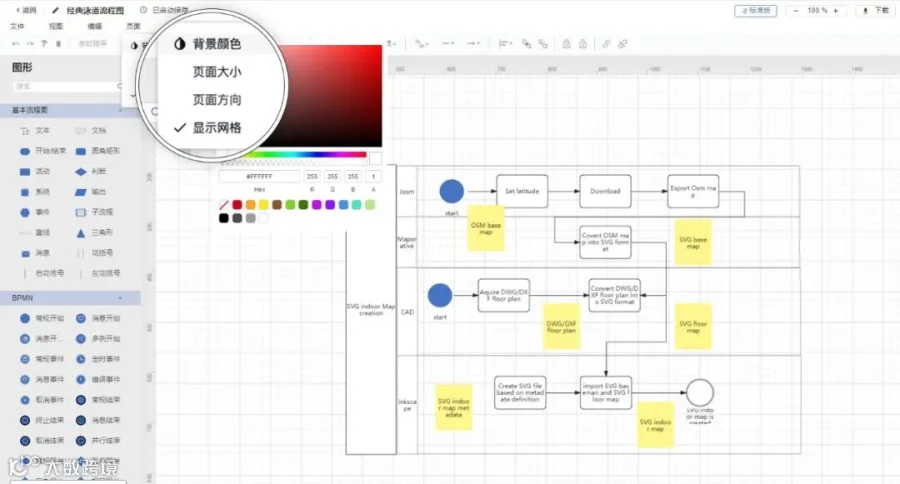

修改样式：选中泳道图或相应流程图的图形、文字，可调整充填颜色、字体色号、背景颜色等。但注意克制用色，否则会显得过于臃肿杂乱。
显示网格：网格只有在文件编辑页面方便大家对齐编辑才会显示，下载时网格并不会一同下载下来；如果在编辑过程中不希望页面中有网格，可以不勾选。
-
调节泳道、阶段宽度。选中相应区域后，拖拽相应控制点即可自由调整。
