单元铁塔与模块铁塔的区别

单元铁塔与模块铁塔有本质区别吗？

有本质区别。

两种铁塔都取得了发明专利：

模块铁塔专利全称为：一种模块组合式通信塔，

专利号：2014106768471；

单元铁塔专利全称为：一种单元组合式铁塔，

专利号：2016103501595。

发明专利是要进行实质性审查的。所谓实质性审查，就是国家专利局通过检索国内外专利文献、公开出版物来评价专利申请的“新颖性”、“创造性”和实用性。单元铁塔专利申请是在模块铁塔之后，如果没有本质区别，是不会通过实质性审查的。

两种铁塔的本质区别是什么？

两种铁塔的本质区别是组建铁塔的基本单元不同。

模块铁塔是以塔节模块为基本单元组建铁塔的，每个塔节模块是由四根L形立柱组成的不可拆分的整体，铁塔各层由不同数量的塔节模块组成。

单元铁塔是以立柱单元和杆支撑单元为基本单元组建铁塔的，立柱单元由1~4个L立柱单体构成，铁塔各层由不同数量的立柱单元组成。

此外，两种铁塔的连接构造也不同，

模块铁塔立柱两端是通过水平连接块连接，螺栓受拉力作用；

单元铁塔立柱两端是通过竖向连接件连接，螺栓受剪力作用。

目前广泛应用的是哪种铁塔？

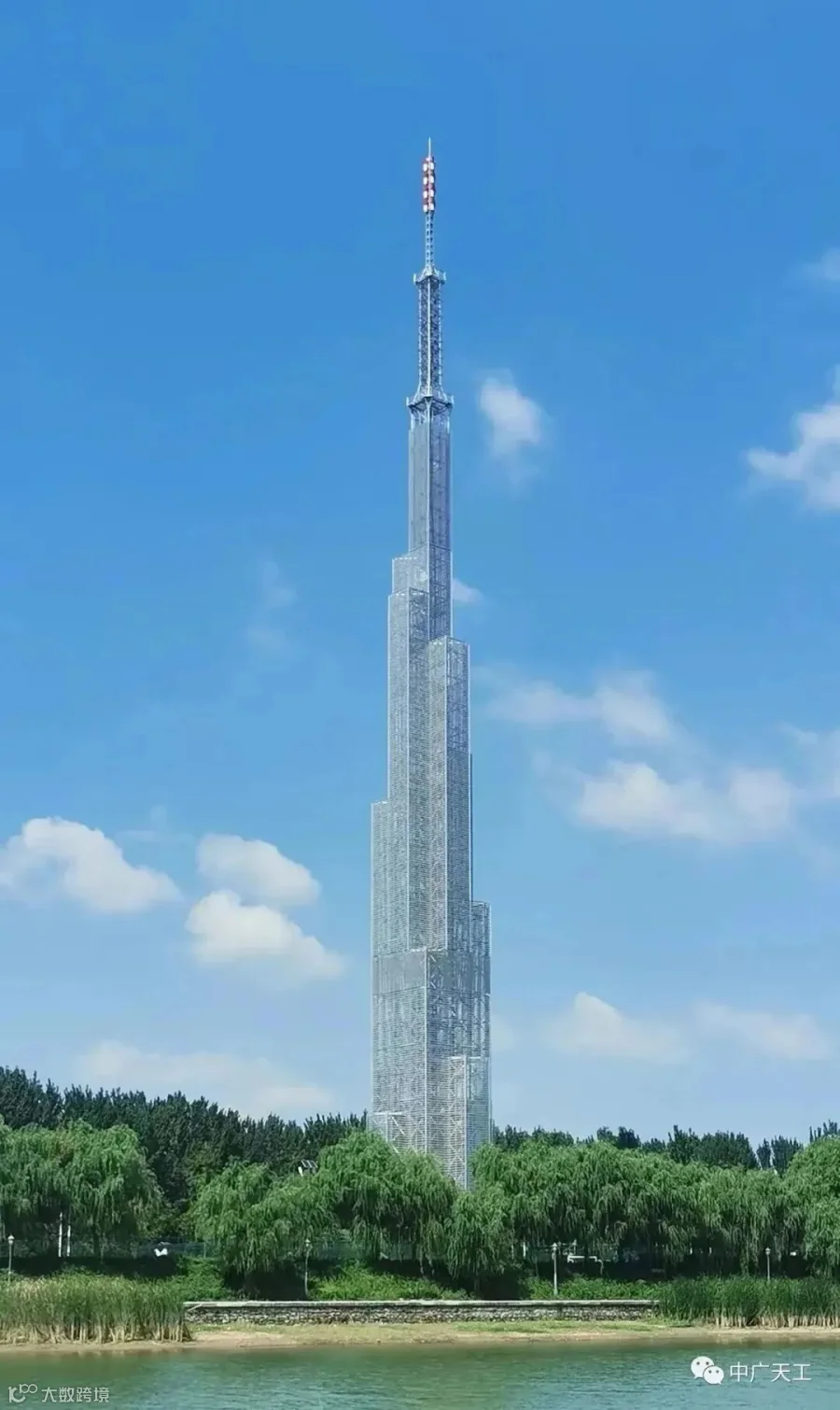

目前广电、铁路、移动通信等领域应用的都是单元铁塔。

可否结合实例详细说明？

以一座典型的铁路沿线铁塔为例，从上至下各层塔体截面如下图所示：

最上一层是由四根L形立柱组成的正四边形塔段，这与普通的角钢塔没有区别，模块铁塔中的塔节模块也是一样的，因此不涉及任何专利。

第二层左侧立柱变为两根，随后第三层右侧立柱也变为两根，且方向不同，这就不同于普通的角钢塔了，也与模块铁塔中的塔节模块不同。

第四层向左增加两根立柱，第五层向上增加三根立柱，增加部分显然也不是由四根立柱组成的塔节模块。

由此可见，该塔从第二层起，各层截面均不同于普通的角钢塔，也不同于模块铁塔。而与单元铁塔专利权利要求书中所述的“塔体包括立柱单元和杆支撑单元；杆支撑单元固定设置在立柱单元之间。”“立柱单元由1个立柱单体或2-4个立柱单体固定连接构成，所述立柱单体横截面呈L形，由2个立柱单体组成的立柱单元的横截面呈“T”形；由3个或4个立柱单体组成的立柱单元的横截面呈“十”形。”内容完全相同。

是否也可以采用模块铁塔？

到目前为止我们实际设计实施的项目中还没有采用过模块铁塔，主要原因有以下几个方面：

1. 塔节模块体量大，制造运输不便。

2. 只能整块的增减塔节模块，组合形式少，不同组合之间承载力变化幅度过大，经济性比较差。

3 一些项目的技术要求难以满足。例如铁路沿线铁塔普遍要求向铁路一侧的抗倾覆能力强于其它方向。模块铁塔则不能像单元铁塔那样通过调整立柱数量和方向的方式实现这一功能。

又如铁路沿线铁塔有对铁塔主体结构构件进行实测破断拉力检验的要求，这对于大体量的塔节模块也难以实现。

当然，模块铁塔也有很好的应用价值。例如焊接塔节模块整体性好、安装速度快，可应用于大型风电塔、长波塔等领域；又如塔节模块非常适合采用复合材料整体成型，可用于小型通信塔、智慧灯杆等领域。我们也正在进行这些方面的设计研发工作。
