目录
1. 检查机器
2. 认识机器
3. 机器简介
3.1 源水要求
3.2 设备参数
3.3 工作流程
4. 安装机器
4.1 滤料填充
4.2 RO安装
4.3 纯水管&浮球安装
4.4 废水管安装
4.5 加药桶安装
4.6 盐箱安装
4.7 电源安装
5. 安装运行
5.1 运行前准备工作
5.2 调试
5.2.1 自动阀头调试
5.2.2 手动阀头调试
5.2.3 膜后压力调试
5.2.4 门灯介绍
6. 常见问题的处理
6.1 开机时原水泵不启动或反转
6.2 开机时纯水泵不启动或反转
6.3 纯水产量下降到设计的85%
前言
首先感谢选择本公司产品，在您使用本机之前，我们建议您仔细阅读本手册，希望您能按照手册中我们的建议进行安装、调试、使用和保养，减少上述过程中的不必要的错误，使您的系统源源不断地为您提供纯净水。
本系统是以江河、湖泊、地下水作为水源（水源应无明显浑浊物），采用多级膜法处理。标准产水量以机器型号为准。反渗透系统出水水质达到国标《饮用净水水质标准》（CJ94-2005）理化指标。
原水通过原水泵进入石英砂滤瓶，过滤精度20µm，过滤出大颗粒杂质、泥砂、悬浮物：再输送到活性炭滤瓶，过滤精度10µm，过滤出小颗粒杂质、絮状物、胶体等；再经过精密滤器，过滤精度5µm，祛除胶体，铁锈及大分子有机物等物质：经过净化的水通过高压泵加压进入反渗透系统，生产出纯净水。
本使用说明书由中山市嵘昇电器有限公司编制，本公司将对说明书中与最新资料不符之处、设备更新或改进做出必要的改动，这些改动恕不再另行通知，后续将会编入新的使用说明书，用户如有不明之处，可以与当地的经销商或本公司售后服务部进行联系。使用前请认真阅读本手册。
为确保产品安装后正常使用，请让专业人员安装或者指导下安装；
如有电气方面故障请找专业人员检查，严禁私自拆卸相关配件；
1. 检查机器
由于机器发的是物流，请您在安装使用前认真检查机器是否损坏，管道是否破损，阀头是否完好。
2. 认识机器
我们的机器分很多种，包括两级自动加压、三级全自动、手自一体等，因此此说明书所提部分可能不在您的机器配件之内，详情可咨询售后联系，感谢您的谅解。
首先认识机器的主要组成部分，大部分机器包含以下几个主要部分：
原水泵（部分机器可能不带）
纯水泵（又叫增压泵）
精密过滤器（部分机器可能用大胖滤瓶代替）
不锈钢膜壳
加药泵（选配）
阀头（自动或者手动）
盐箱（选配，三级带软化的才有此配置）
下面介绍机器的几个主要位置：

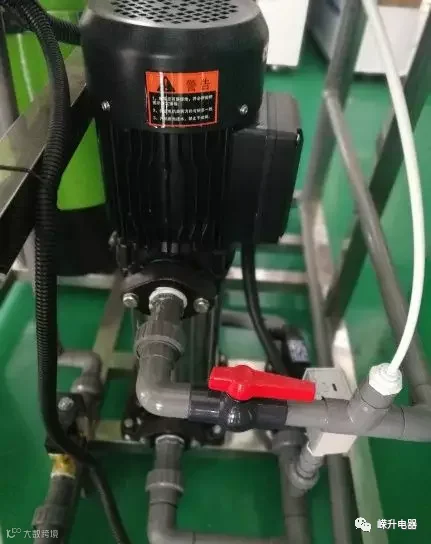

1：增压泵（纯水泵）出水口红色球阀，如下图所示，如果机器出现增压泵刚开始工作就进入冲洗状态就需要调节此球阀。
2：废水调节阀，此阀门作用是调节废水和纯水的比例的，调剂膜后压力。如下图所示；

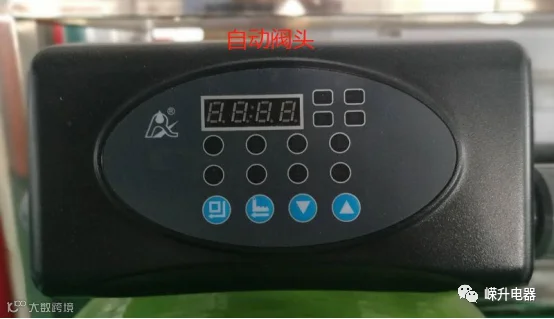

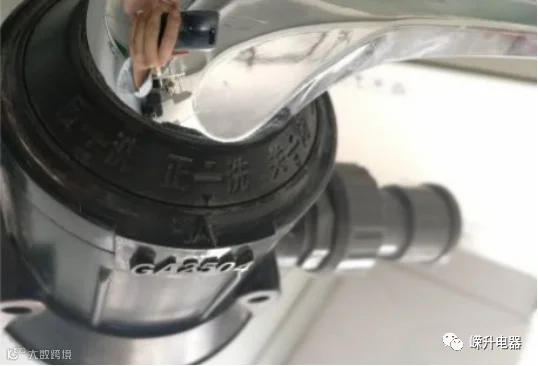

3：阀头，阀头分为自动阀头和手动阀头，如下图所示，图1是自动阀头，图2为手动阀头。
3. 机器简介
3.1 源水要求
源水压力：0.30～0.50Mpa
源水流量：机器制水量*3
源水温度：5-40℃
3.2 设备参数
一级增压泵额定工作压力：0.3MPa
系统额定工作电压：220V/50HZ或者380V/50HZ
系统额定功率：根据机器的制水量确定；
3.3 工作流程
本机采用电气自动控制系统，过负载自动保护。纯水储水箱到高水位后，制水系统停止造水。
源水没有低压报警（即低压灯常亮）和纯水水箱缺水（降到预设位置）后，增压泵自动重新启动，制水系统开始造水。
RO膜连续造水1小时而没有进行冲洗的情况下，系统会对RO膜进行一次定时冲洗。
4. 安装机器
4.1 滤料填充
首先将第一个阀头拆下（原水过来的顺序，先过原水的虑瓶称为第一个虑瓶），将阀头的活接拧开，然后向左旋转阀头，即可将阀头拧下，然后在第一个虑瓶（阀头下面的罐子叫虑瓶）当中装入石英砂，不超过虑瓶的2/3,即可。
装石英砂的时候，不要将中心管（阀头拆下后，与阀头连接的管子）取出，将中心管与阀头分开，然后将中心管放到虑瓶中，用干净的物品将重心管堵住，不要让沙子进入到中心管中，然后加石英砂，不超过虑瓶的1/2。然后拧紧阀头。
拧下第二个滤瓶的阀头，按照上面的方法，先装入十公分的石英砂，然后装入活性炭，最上面一层再装入一层石英砂，主要是让石英砂压住碳。也是不要超过滤瓶的1/2。
拧下第三个虑瓶的阀头（此步骤为选配机器专用，即带软化功能才有），按照上述方式将树脂填入第三个虑瓶中，两袋全部加入。拧紧阀头。
4.2 RO安装
在膜元件装入压力容器之前，准备好必要的工具、材料和防护用品，如活扳手、内六角扳手，一字螺丝刀、甘油、橡皮锤、手套等。首先用14的扳手将不锈钢膜壳一头的固定箍拆下，然后拧开连接该处膜壳的活接，然后用平口螺丝刀，将膜壳堵头拆下。拆下后，将膜从包装中拆出，根据膜上剪头的方向与膜壳上张贴的标识方向一致，并将压力容器清洗、擦拭干净，并用毛巾或海绵浸甘油均匀涂抹压力容器内壁，使内壁润滑，便于膜元件的装入。将膜装入膜壳当中（膜方向判定，膜上箭头与水流方向一致）。详情如下图所示。
新装入的膜元件要低压进水，最好浸泡1小时，以使膜元件充分适应水质和水温后再进入调度阶段。
新投入使用的反渗透膜元件从初始性能过渡到稳定状态需要一定的时间，时间的长短取决于膜元件的储存条件和正确的启动程序，大约需要的时间，为一周左右，通常反渗透膜元件的脱盐率在其投入运行后的几小时到几天内将不断升高，然后趋于平稳。
4.3 纯水管&浮球安装
根据自身需求，连接纯水流量计出水口处内丝，将纯水引至所需场所。机器自带纯水浮球，接A1，A2，（水满浮球断开，水少机器制水），浮球另一端接机器的端子排（如果门灯为个孔的机器，请接端子排的12.13，如果门灯为16个孔的请接端子排的13,14，补分正负），如需控制原水，请接浮球的B1，B2；如果门灯为6孔机器，可将原水浮球与纯水浮球串联，即B1与A1接起来，A2接端子排12，B2接端子排13即可。如果门灯为16孔的，请接端子排的11，12。
4.4 废水管安装
根据实际情况，将废水口内丝与现场管路连接，将废水引至对应场所即可。
4.5 加药桶安装
首先此功能为带加药的设备才会适用此步骤，不带加药的请忽略。

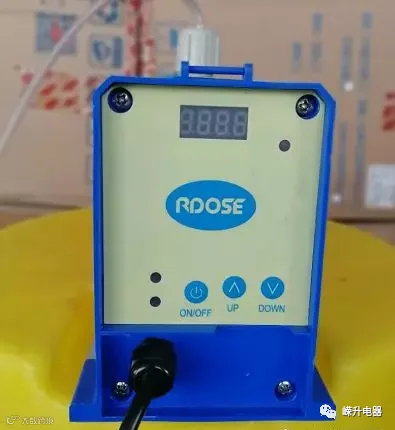

将加药桶内倒入桶体积8/10的水，然后加入阻垢剂，比例按照10:1的比例稀释。即10份水1份阻垢剂，稀释完毕后，等待机器上电后将加药泵的加药速率调至15，（加药泵面板侧有上下箭头，点击箭头可调节加药速率）加药泵如下图所示。
4.6 盐箱安装
盐箱组装完毕后，然后加水；加入对应的离子再生盐。保证盐箱内始终有固体颗粒盐，同时将盐箱补水管与软化阀头连接起来。
4.7 电源安装
如果为自动阀头机器，请将随机适配的阀头电源与阀头连接，并将电源至插座上。
机器分为380V和220V两种，380V请将电源接到端子排标号为1、2、3、4的端子上，1、2、3端子表示A、B、C三相电，4接入零线即可（机器运行时请观察制水泵的旋转方向是否与机器所张贴箭头一致，如不一致请将A、B、C三相电任意两相调换位置）。220V请将火线接至端子排1上，零线接至端子排2上；至此接线完毕。
至此机器硬件部分安装完毕。
5. 安装运行
5.1 运行前准备工作
机器运行前，将急停按钮拍下，检查所有管路连接处是否密封，所有接触点是否连接牢固。
检查盐桶，要求盐桶中溶液需加至溢流口，盐桶中应有足够的结晶盐。
检查加药桶内是否药水充足；
打开进水球阀，接通水源；
通电前，检查机器绝缘性，不得漏电。
合上配电箱开关，接通电源。
合上主机空气开关，关闭电源箱门。弹起急停按钮
5.2 调试
5.2.1 自动阀头调试

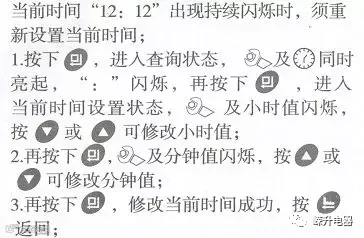

上电后，将急停按钮弹起，将阀头电源插到插座上，阀头时间12：12出现持续闪烁，需重新设定时间，首先需要进行调整，同时按住阀头的上下两个箭头进行解锁操作，“键锁”图标熄灭后，进行如下图所示操作。

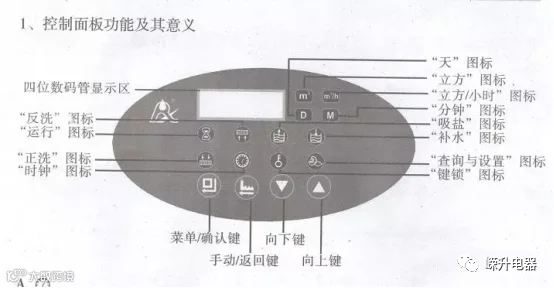

另阀头面板按键和指示灯的功能详情如下图所示：
上图为阀头面板指示
时间修改完成后，机器进入冲洗状态，首先进行反洗，出厂默认反洗时间为10min（分钟），然后再正洗10min（分钟），然后另一个阀头也会进入如此状态，机器总共冲洗40分钟，40分钟后机器进入制水状态。此过程的主要目的是冲走石英砂和活性炭当中的大颗粒杂质，防止进入到RO当中损坏RO膜。
5.2.2 手动阀头调试
手动阀头的调试，首先将机器面板上洗罐按钮按下，然后将第一个虑瓶的阀头打到“反洗”状态，冲洗10min（分钟）左右，然后再打到“正洗”状态，冲洗10min（分钟）左右，第二个虑瓶也进行如此操作。（两个阀头不要同时处于冲洗状态，保证一个在冲洗状态，一个在工作状态）此过程的主要目的是冲走石英砂和活性炭当中的大颗粒杂质，防止进入到RO当中损坏RO膜。冲洗完成后将“洗罐按钮”弹起，按下启动按钮，机器将会开始制水。

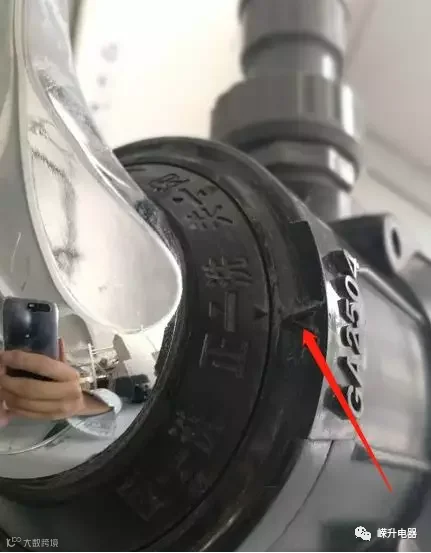

图中红色箭头所指为工作指示位，即那个状态与箭头相对，则表示手动阀头处于哪个状态。
5.2.3 膜后压力调试

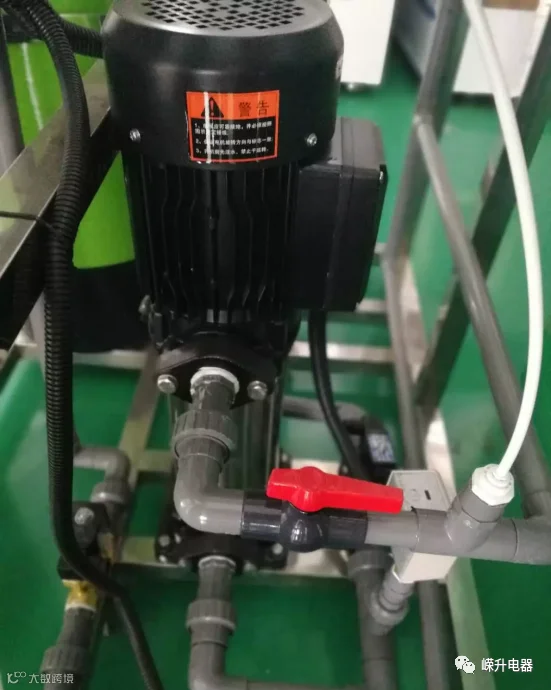

机器在运行13S（秒）左右后，低压指示灯亮起，时间继电器开始工作（工作状态指示灯亮起），延时13S（秒）后，增压泵开始制水，此时如果制水泵出现工作一下马上停止的情况，请调节开始所提到的增压泵（纯水泵）出水口红色球阀（如下图所示），将球阀稍微关一下，球阀关度根据实际情况确定，关到机器正常运行为止。

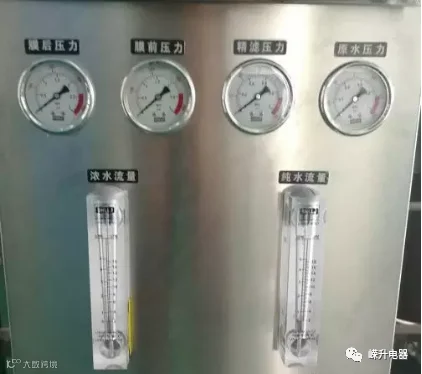

然后调节废水调节阀，如下图所示，向S方向拧动阀门，同时观察面板上膜后压力表，当指针指在0.65MPa的时候停止拧动。此时可将增压泵后面红色球阀稍微开大一些，开度使保持机器正常运行即可。
另不同机器面板布置也不一样，以出厂机器为主，膜后压力不要超过0.8MPa。浓水流量与废水流量比例在2.5:1左右。
至此机器安装调试完毕，如果机器为自动阀头，则无需关心机器冲洗问题，如果机器为手动阀头，则需要进行定时冲洗，精密过滤器棉也需要定期更换，更换时间根据机器具体使用情况确定。

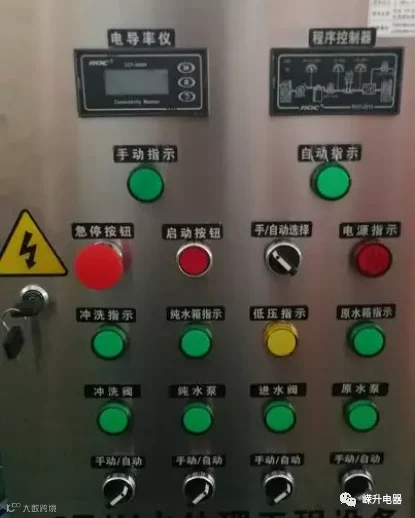

5.2.4 门灯介绍
此种类型的机器存在手动状态，由于手动状态屏蔽掉了保护功能，使用手动制水的时候请注意观察压力表，防止机器出现空载或者过压等问题。机器门灯的低压指示灯亮起表示水源压力达到机器工作要求。

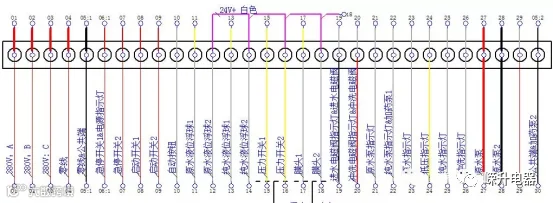

5.2.5 端子排介绍

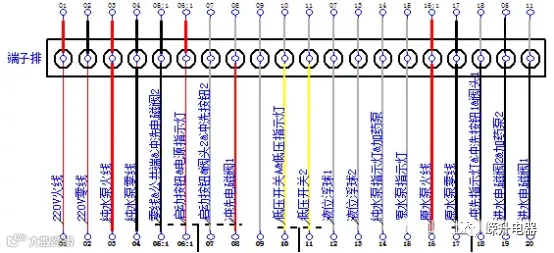

手自一体端子排定义如上图所示:
全自动端子排定义如下图所示：
6. 常见问题的处理
6.1 开机时原水泵不启动，或反转
(1) 检查三相电源是否缺相：
(2) 测量电压是否达到380V；
(3) 三相电源是否倒相，调换3相接头中的任意2相；
6.2 开机时纯水泵不启动，或反转
(1) 检查三相电源是否缺相；
(2) 检查门上低压指示灯是否亮起，或水路是否畅通；
(3) 检查时间继电器是否工作；
(4) 检查精密过滤器棉芯是否堵塞；
(5) 检查是否纯水箱是否水满。
6.3 纯水产量下降到设计的85%
(1) 进水温度过低；
(2) 膜后压力表是否控制在0.7MPa。
(3) 源水进水量不足；
(4) 反渗透膜污堵，清洗反渗透膜，
(5) 精密过滤器棉芯堵塞；
(6) 可能是冲洗电磁阀损坏，处于长开状态，更换冲洗电磁阀。
