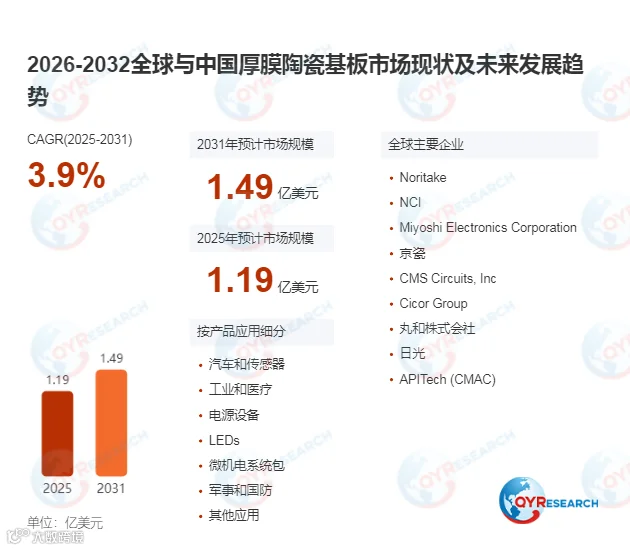

在全球汽车电动化、工业传感器渗透率持续攀升的背景下，作为适配中低精度电子器件封装的核心特种陶瓷基板，厚膜陶瓷基板正迎来需求稳健释放的发展周期。据QYResearch权威统计，2025年全球厚膜陶瓷基板市场销售额已达1.19亿美元，预计2031年将攀升至1.49亿美元，2025-2031年期间年复合增长率（CAGR）稳定维持在3.9%。
厚膜陶瓷基板是采用丝网印刷工艺制备金属布线层，经850~900℃脱脂烧结形成功能电路的高性能电子基板，位于先进封装材料产业链的核心细分环节，依托氧化铝、氮化铝、氧化铍等高纯度陶瓷材料作为基底白板，通过厚膜技术在表面沉积导电、绝缘或电阻材料，最终形成完整功能电路。受金属浆料粘度与丝网网孔尺寸差异影响，常规工艺制备的金属线路层厚度普遍处于10μm～20μm区间，如需进一步提升金属层厚度可通过多次丝网印刷实现，受工艺特性限制，厚膜陶瓷基板更适配线路精度要求适中的电子器件封装场景，在汽车电子领域实现大规模应用。
按产品类型维度划分，氧化铝厚膜基板、AlN厚膜基板、BeO厚膜基板是行业三大主流品类，其中氧化铝厚膜基板凭借低成本与成熟量产技术占据市场主导地位，未来五年仍将保持领先优势。从下游应用维度来看，汽车与传感器是厚膜陶瓷基板最大的应用市场，占比约27%，工业与医疗、军工与国防紧随其后，电源设备、LED、微机电系统封装等场景共同构成分层级的需求支撑体系。

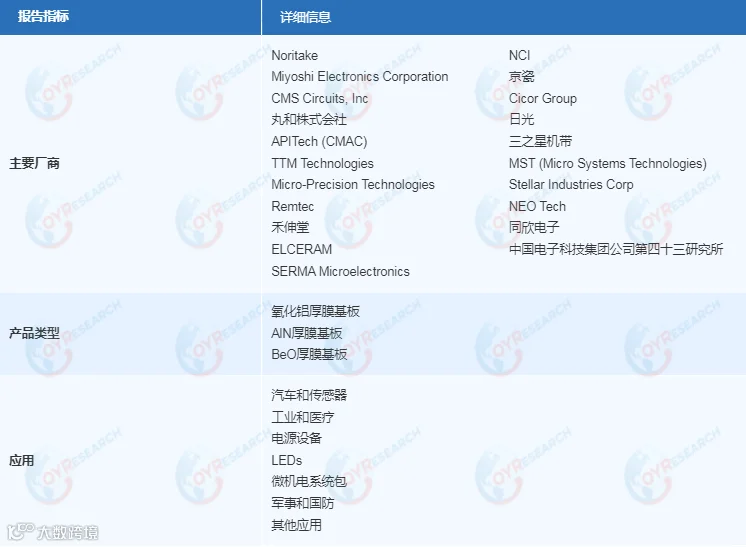

全球厚膜陶瓷基板市场呈现“日美欧厂商主导高端、中国本土厂商加速跟进”的显著格局，核心供给梯队包括Noritake、NCI、京瓷（Kyocera）、Miyoshi Electronics Corporation、CMS Circuits, Inc、Cicor Group、Nikko、丸和（Maruwa）、APITech (CMAC)、三之星机带等企业，2024年全球排名前六的企业合计市场份额约为44%，行业整体处于技术成熟、供给分层的稳定竞争状态，技术竞争核心聚焦于丝网印刷线路均匀度管控、烧结工艺良率提升与不同应用场景的定制化浆料配方开发。
从区域分布来看，亚太地区是全球最大的厚膜陶瓷基板市场，占比约37%，主要受中国、日本和韩国市场需求的强劲驱动，依托当地蓬勃发展的汽车电子与工业传感器产业，市场增量空间持续释放；北美与欧洲市场依托本地军工与高端医疗电子产业，对高可靠性厚膜陶瓷基板的需求保持稳定增长；中国台湾地区依托成熟的电子封装产业集群，成为区域重要的厚膜陶瓷基板生产与消费市场。除头部核心厂商外，TTM Technologies、MST (Micro Systems Technologies)、禾伸堂、同欣电子、中国电子科技集团公司第四十三研究所等企业，共同构成覆盖不同性能等级、不同应用场景需求的完整供给网络。
厚膜陶瓷基板行业的增长受三大核心引擎共同推动。其一，汽车电子需求刚性释放，受全球新能源汽车渗透率持续提升驱动，车载传感器、控制单元的装车量大幅增长，进而拉动适配性厚膜陶瓷基板的采购量稳步提升；其二，工业传感器市场扩容，受全球工业自动化改造驱动，工业级温度、压力等传感器的部署规模持续扩大，厚膜陶瓷基板凭借高性价比优势成为核心封装选型；其三，存量应用场景持续渗透，受LED、电源设备等场景的性能升级驱动，厚膜陶瓷基板的适配场景不断拓展，形成稳定的补充需求增量。
展望未来，厚膜陶瓷基板市场将在3.9%的稳健年复合增长率驱动下保持平稳增长，其作为中低精度电子器件核心封装材料的属性决定了市场需求的刚性底盘。
