2025年凛冬，关于TPU的几条新闻被炒得火热：
AI独角兽Anthropic宣布扩大与谷歌云的合作，将在未来数年内部署100万颗TPU用于训练其下一代Claude模型 。
Google正在与Meta等巨头谈判，探讨将TPU部.署在客户的数据中心，或者提供某种形式的“私有云”租赁 。
谷歌分布式云边缘（Google Distributed Cloud Edge）产品已经开始集成Edge TPU，支持零售、制造等场景的本地化AI推理。这表明谷歌正在尝试将TPU的触角延伸至云边界之外，直接分食NVIDIA在边缘计算市场的份额。
可看到的趋势是，TPU不再只是Google内部的“算盘”，它正在被推向客户的数据中心、云边界与生态中心，成为一桩可交易的基础设施生意。
在英伟达CUDA生态看似牢不可破的今天，Google为何早在十年前就孤注一掷地选择了自研芯片这条寂寞之路？从那个功能纯粹、仅凭脉动阵列单点突围的TPU v1，到如今让Meta都垂涎的v7 Ironwood，Google究竟做对了什么？在它的发展历史上，有哪些关键事件和技术创新，又是在什么背景下发生的？
本文旨在回顾这十年间TPU发展的缘起和变革，用图文并茂、深入浅出的语言来硬核解析每一代TPU迭代的关键技术。

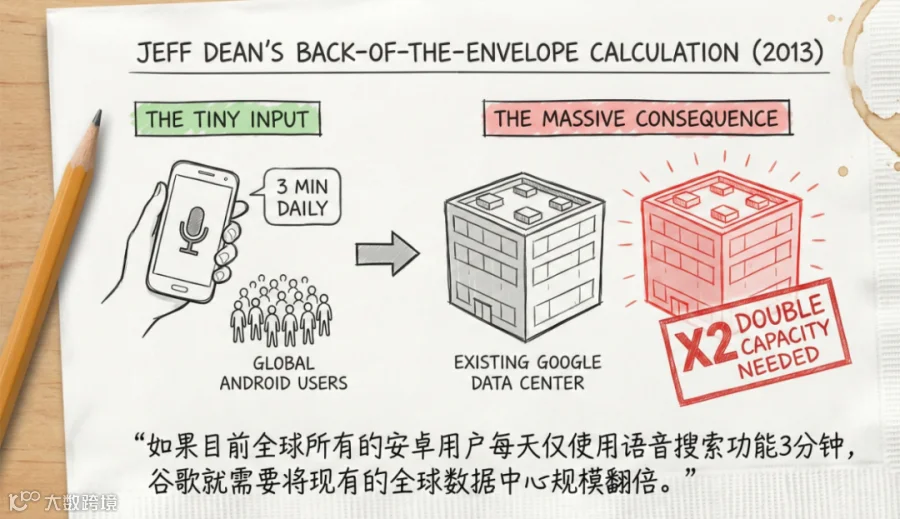

尽管对于自研芯片的讨论早在2006年就在Google内部有所讨论，但当时的神经网络只是边缘业务，讨论没有激起什么大的水花。真正让Google下决心开启自研芯片的，是2013年语音识别团队准备推出的基于深度神经网络的新一代语音模型。在项目评估时，Jeff Dean进行了一项著名的“封底计算”（Back-of-the-napkin calculation）：
这一计算将事实摊在了台面上：在语音推理这种“极低延迟 + 海量请求”的规模下，通用CPU的能效与成本曲线开始失控。Haswell架构的CPU虽然通用，但在执行神经网络推理（本质上是大量的矩阵乘法）时，大量的晶体管和能耗被浪费在了解码、缓存管理和乱序执行逻辑上，而非算术运算本身。要想在不额外支出数十亿美元CapEx的前提下支持语音业务的发展，必须加强对AI硬件的研发。
当时Google内部形成了三个独立小组，分别代表三种不同的硬件加速路径进行竞争性提案。
方案一是扩大NVIDIA GPU的采购形成GPU集群。这个方案技术成熟，软件栈（CUDA）完善，无需自研风险。但在测试时发现，GPU追求极致的吞吐量和大批次，而在语音搜索的场景中，批处理的大小必须非常小以实现低延迟。小批次计算时，GPU的吞吐优势难以兑现，能效也不占优。
方案二是使用现场可编程门阵列（FPGA）。这一路线在当时被微软大力推崇，其“Project Catapult”项目成功将FPGA部署在Bing搜索服务器中 。它比GPU的延迟低很多，但其能效比仍远低于专用芯片。同时Jeff Dean认为，10倍于CPU的性能提升，并不足以一劳永逸地解决“数据中心翻倍”的危机。
方案三则是从零开始设计专用集成电路（ASIC），这也是TPU的诞生地。团队成员想，既然神经网络推理99%的计算量都是矩阵乘法和激活函数，为什么不设计一个只做这两件事的芯片？通过剥离CPU/GPU中所有通用的控制逻辑（乱序执行、分支预测、大缓存），ASIC可以将硅片面积几乎全部用于算术逻辑单元。反对的声音认为，芯片设计周期太长，如果芯片造出来时，AI算法已经变了，那么这批芯片就是电子垃圾。关键时刻，Jeff Dean判断：尽管AI模型结构（CNN, LSTM, RNN）在变，但底层的数学原语（线性代数运算）在未来很长一段时间内不会改变。这一判断为ASIC方案扫清了决策障碍。
三种技术路径竞争最终的结果如今已显而易见。对长期主义的坚持，和对AI趋势的正确判断，促成了TPU的诞生。与通用CPU相比，第一代TPU的设计哲学是激进的“减法”：
1、它抛弃了CPU中用于乱序执行、分支预测、多线程调度的复杂逻辑，将芯片上绝大多数的晶体管都用于乘累加单元，实现了极致的计算密度以及执行的确定性。
2、为了在有限的芯片面积和功耗预算下极致提升吞吐量，TPU v1还做出了一个关键的妥协：仅支持8位整数乘法，而非GPU通用的32位浮点。这是因为，v1的设立主要是为了解决推理（而非训练）的难题，而推理阶段在许多成熟任务上，经校准或量化训练后，INT8带来的精度损失可控制在很小范围。在时间短（15个月内需要完成从设计到部署）、任务重的工期下，这种现实主义可以被看做是“长期主义”与“小步快走”的混合产物。

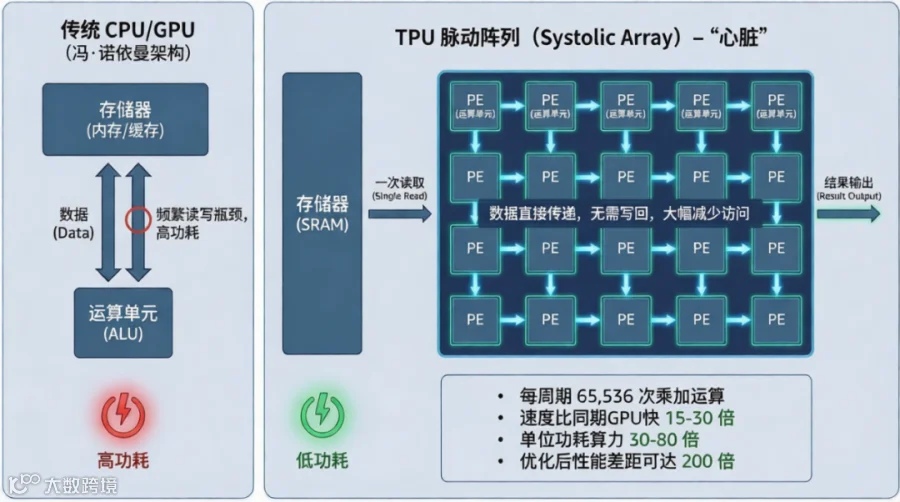

3、虽然在设计上有所妥协，但它的核心创新——脉动阵列——则一以贯之地从v1延续到了最新一代v7，可被称为是TPU的“心脏”。在传统的CPU/GPU（冯·诺依曼架构）中，每次运算都需要从寄存器或缓存中读取数据，计算完再写回，这导致了巨大的读写功耗瓶颈。在TPU的脉动阵列中，数据一旦从内存读取进入阵列，就会在运算单元之间直接传递并多次复用，大大减少了写回存储器的次数，使得TPU的MXU（矩阵乘法单元）达到了极高的计算密度，因为它把能量主要聚焦在了“算”上，而不是花在“存取”上。
TPU项目的成功支撑了Google语音搜索、Google翻译以及后来的AlphaGo的算力需求，而无需翻倍建设数据中心。更重要的是，它确立了Google在 AI 硬件领域的“系统级思维”：不要试图用软件去修补硬件的缺陷，要从系统层面重构软硬件的边界。
随着机器翻译和图像识别模型的复杂度指数级上升，仅用于推理的芯片已无法满足Google Brain的研究需求。研究人员发现，GPU训练与TPU推理之间的转换损耗严重阻碍了迭代速度。Google意识到，必须掌控训练环节。
但TPU v1是专为2013年的“语音搜索算力危机”而特别设计的，它有一些瓶颈导致了它适合推理而不是训练。
怎样的芯片适合推理，怎样的芯片适合训练呢？推理对精确计算的鲁棒性更高，在很多任务里，适度降低精度不会改变最终类别决策，却能显著换来吞吐与能效。比如识别一张图片里的猫，只要特征足够显著，即使中间的计算数值从0.75321变成了0.75（精度损失），最终结果依然是“猫”，不会变成“狗”，在精度上可做一定取舍。而且推理时模型的权重已经确定，不需要更新权重。而训练则需要需要计算梯度来反向更新权重。这些梯度往往是极小的数值（例如 0.00001）。如果用整数表示，这些微小的变化会直接被“四舍五入”成 0，导致模型学不到任何东西（梯度消失）。权重更新需要不断写入，也需要成千上万个芯片高效协同，同步梯度。
从这里就可以看出，TPU v1在训练端的弱点：不支持浮点运算，权重写入低效，芯片之间没有高速网络协同机制。TPU v2则针对这些弱点做了改进：
1、新数据格式，浮点数BF16的创建。
浮点数类似于科学计数法（例如 1.23 x 10^5 ），由三个部分组成：符号位（正负）、指数位（表示数值的大小范围，10^5里指的是5）和尾数位（表示具体的精度数值，即1.23）。标准的32位数据格式FP32精度大，但占用的内存和带宽也很大。半精度浮点数FP16占内存小，但指数位只有5位，这对于深度学习训练中经常出现的梯度累加来说，范围太窄了。Google团队创造了一个折中的格式：BF16。三者的结构对比如下：
FP32: [符号: 1][指数: 8][尾数: 23] (总共32位)
FP16: [符号: 1][指数: 5][尾数: 10] (总共16位，范围太小)
BF16: [符号: 1][指数: 8][尾数: 7] (总共16位，范围与FP32完全相同)
观察可以发现，BF16和FP32的指数位相同，即它能表示的范围与FP32完全相同，只是把尾数暴力截断，牺牲了精度。而深度学习对动态范围极度敏感（需要防止梯度爆炸或消失），但对精度非常宽容，而且对于神经网络来说，这只是相当于给图像加了一点点噪点，反而有助于模型的泛化，防止过拟合。这一特点，使BF16非常适合进行训练，既拥有和FP32一样的动态范围，却只有一半的内存占用。这一格式成为了TPU v2的核心特性，后来被业界广泛支持，成为训练常用低精度格式之一。
2、创建Pod集群架构，引入ICI (Inter-Chip Interconnect)。
在引入ICI之前，芯片之前如果要交流数据，必须先把数据发回CPU内存，CPU 再通过慢速的以太网发给另一台机器的CPU，再传给那边的TPU，这个过程是训练的极大瓶颈。

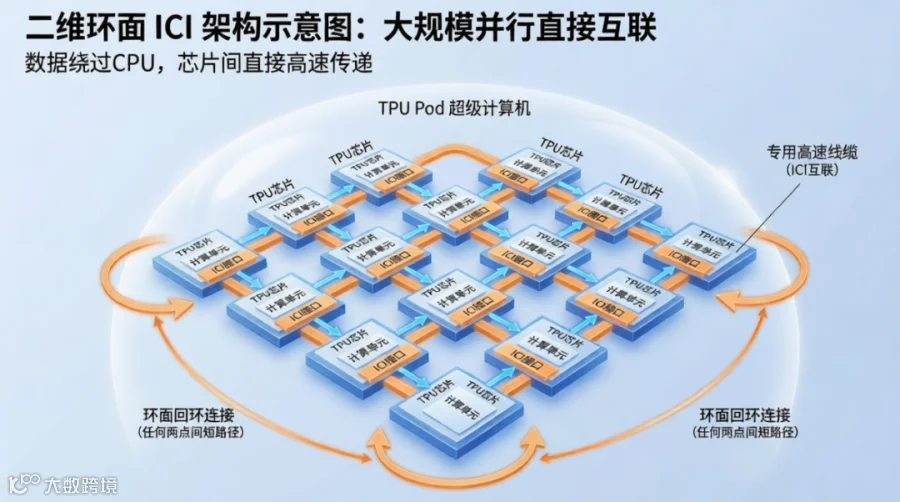

ICI不再将TPU视为独立的加速卡，而是将其设计为大规模并行计算机的节点。通信接口直接集成在了TPU芯片上，芯片A的计算单元可以直接将数据写入ICI接口，通过专用线缆直达芯片B的ICI接口，绕过了主机CPU和操作系统的干预。256个TPU芯片可以直接互联构建成一个二维环面的TPU Pod，形成一个算力高达11.5PFLOPS的超级计算机。这使得TPU不再是独立的加速卡，而是可以组成成百上千个芯片的超级计算机（Pod）。
听起来不明觉厉是不是？形象点来说，它的算力很高，如果让全地球70亿人每人拿一个计算器，每秒钟算一次乘法，我们需要19天不眠不休才能完成这个TPU Pod一秒钟的工作量。而二维环面则说明，任何两个芯片之间的距离都非常近。你可以理解成，最后一排的芯片想跟第一排芯片传递信息，就像第一排芯片向第二排芯片传递信息一样快。数据不需要绕远路，就像在一个圆圈表面上跑，永远是近路。
暂时解决了硬件问题，算法的瓶颈随即显现。
在 2017 年之前，自然语言处理（NLP）的主流架构是RNN（循环神经网络）和LSTM（长短期记忆网络）。这些模型在处理语言时，必须严格按照时间顺序进行：读取第一个字，生成隐状态，传递给第二个字，再读取第二个字……
这种时序依赖性是并行计算的死敌。哪怕你拥有10000块TPU，如果算法要求必须“做完第一步才能做第二步”，那么剩下的9999块TPU就只能在旁边闲置。这在系统工程中被称为“阿姆达尔定律”（Amdahl's Law）的诅咒。
2017 年，Google团队发表了那篇改变AI历史进程的论文——《Attention Is All You Need》。这篇论文提出了Transformer架构。它做了一件违反直觉的事情：它抛弃了循环（RNN）和卷积（CNN），只保留了“注意力机制”（Attention）。
Transformer的核心突破在于完全的并行化。它不再一个字一个字地读，而是一眼看尽整篇文章。通过“自注意力机制”（Self-Attention），模型可以同时计算句子中所有词之间的关系。每一个词都能“看到”其他所有词，无论它们相距多远。
这对硬件意味着什么？这意味着TPU的脉动阵列终于可以长期处于高利用率状态了！Transformer 的矩阵运算特性与TPU的硬件特性完美契合。但是，这种全新的算法也对硬件提出了新的要求。当参数增长远快于单卡显存增长，数据搬运成为了主要的性能扼杀者 。当一个模型被切分到4096个芯片上分布式运行时，连接这些芯片的网络就成了系统的“阿喀琉斯之踵”。如果互连网络速度慢或者拓扑结构僵化，芯片将花费更多的时间等待数据而非进行计算。
也许你要问了，前文提到的ICI不就已经解决了带宽的问题吗？随着模型从ResNet-50（2500万参数）演进到BERT（3.4亿）和GPT-3（1750 亿），2D基础的裂痕开始显现，而对于下一代AI架构的展望，致使ICI中的二维环面架构，也称为了通信的瓶颈。
2021 年，Jeff Dean发表了一篇具有里程碑意义的博客文章：《Introducing Pathways: A next-generation AI architecture》（介绍 Pathways：下一代 AI 架构）。在Dean的构想中，Pathways不是一个单一的模型，而是一个能够处理多种任务、多种模态（视觉、听觉、语言），并且能够高效学习的系统架构。它是Google对未来 AI 基础设施的终极定义。
Pathways采用了混合专家模型：模型被切分成数千个小的“专家”网络，每个专家擅长处理不同类型的信息。有一个“门控网络”，负责判断输入的数据应该交给哪个专家处理。虽然模型的总参数量可能达到万亿级别，但对于每一个具体的输入，可能只需要激活其中10%甚至更少的参数。

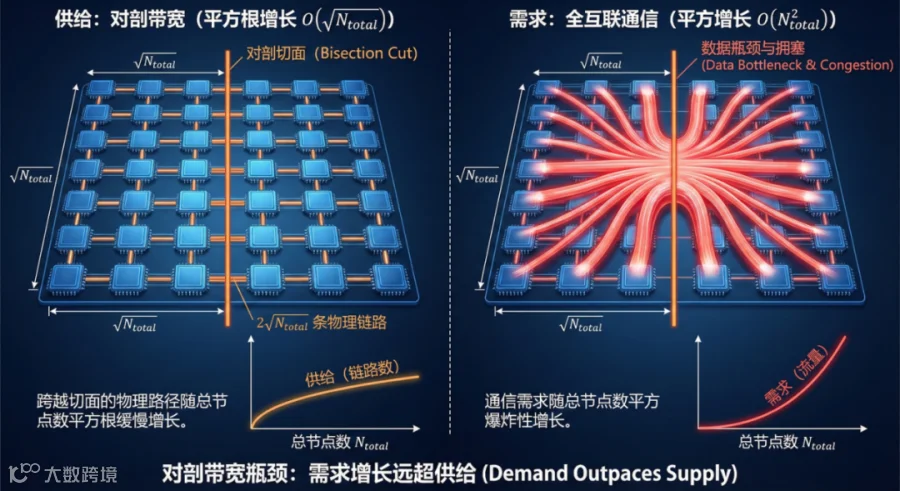

这个新的AI架构，对硬件提出了新的要求。因为成千上万的“专家”是分布在不同的TPU芯片上的，有可能芯片A、B、C要发Token给芯片D，而芯片D、E、F要发Token给芯片A、B……这就形成了一个极其复杂的全互联模式（All-to-All）：每个芯片既是发送者也是接收者，且发送目标取决于输入数据的内容，是动态变化的。与之相比，稠密模型All-Reduce（全归约）的训练，数据有确定的路由路径。二维环面这时候也不够用了，随着通信需求的平方增长，供给宽带只有平方根增长，对剖带宽（Bisection Bandwidth）遇到了瓶颈。
在同一时期，Google 发现其核心业务推荐系统，正在面临一种截然不同的算力瓶颈，即嵌入层（Embedding Layer）的”查表”效率问题。推荐系统工作流程中有两项重要的操作：查表和计算。计算由TPU中的MXU（矩阵乘法单元）进行，这也是MXU擅长的工作。而在计算之前，还有“查表”这一动作，逐渐成为了低效率的瓶颈。在推荐系统里，假设输入是“用户ID”或“视频ID”，你没法直接把“用户ID 10086”乘以“视频ID 9527”。计算机需要把这些干巴巴的ID，转换成一组能代表它们特征的数学向量。嵌入表查找就是这样一个过程，根据输入的ID，从内存中拿出特征向量。这个操作并不是计算，而是一种聚合分散式内存访问（small gather/scatter memory accesses），由MXU外的其他单元进行操作。它经历了几次迭代：
1、一开始，这个操作是从CPU执行的。由于CPU的内存读取比TPU慢，同时，一台CPU需要为4颗TPU芯片提供查找操作，每颗芯片的MXU在很多时间都在闲置等待CPU的数据搬运。这就导致了极大的资源浪费。
2、TPU v2时代，为了针对这个问题进行改进，把这个工作交给了TPU上的VPU（向量处理单元）来做。这个单元的主业是做一些MXU职责之外的计算，比如激活函数、归一化等，兼职查表。也就是说，它做查表和计算这两者是有资源抢夺的。MXU等待的时间虽然比之前少了一些，但还是得等很长时间，不能最大限度发挥出计算的优势。
3、在TPU v4时代，针对查表问题的瓶颈，SparseCore（稀疏核心）应运而生了。SparseCore是TPU 芯片上的一个功能区，直连TPU的高带宽存储器（HBM），配备了专用的“获取单元”，实现了极致的并发和查表加速。现在，各部门职能分布很明确——CPU负责处理输入，SparseCore负责查表，MXU负责计算。MXU终于可以日以继夜、孜孜不倦地计算了。
但这其实也带来了一个问题——算力解放后的通信风暴。现代推荐系统的嵌入表规模动辄包含数千亿甚至上万亿个参数，数据量轻松达到TB级别。而单颗 TPU 芯片的HBM（高带宽内存）容量通常只有几十GB，根本无法独自吞下如此巨大的模型。因此，系统不得不采用“模型并行”策略，将这张巨大的表切分成多个分区（Sharding），均匀地散布在成百上千颗TPU 芯片组成的集群内存中。当SparseCore接收到一批ID进行查表时，这些ID是完全随机分布的。在一个拥有 4096 颗芯片的集群中，特定ID所对应的数据恰好存储在“当前这颗芯片”上的概率，理论上仅为 1/4096。这意味着，每一次查表操作，SparseCore很大概率在寻找存储在另外一颗TPU芯片里的数据。 这意味着， SparseCore查表越快，网络上瞬间涌现的数据包就越密集，这对芯片间的通信带宽提出了前所未有的严苛要求。
这种流量模式是不是很熟悉？是的，这就是Pathways架构里提到的全互联模式——每一个芯片都要去访问其他所有芯片，同时每一个芯片也要响应来自其他所有芯片的访问。
也许你也发现了，在TPU的发展的逻辑里，业务、软件、硬件、架构的发展是相辅相成的。语音搜索业务的瓶颈催生了TPU v1，对训练的需求催生了TPU v2，而SparseCore的诞生和Pathways的架构，使得瓶颈由“计算受限”转向了“通信受限”。不论是SparseCore的跨芯片请求还是Pathways中的混合专家模式，都是All-to-All（全互联）的流量模式，TPU亟待一场更大的技术革新来解决这个问题。
就是在这个背景下，硬件不得不进行更新来应对新架构提出的新挑战。TPU v4对此进行了重大创新：引入了OCS（Optical Circuit Switch），取代了传统机架间通信层中的电气分组交换机，并以可重构的3D环面为基础拓扑结构。

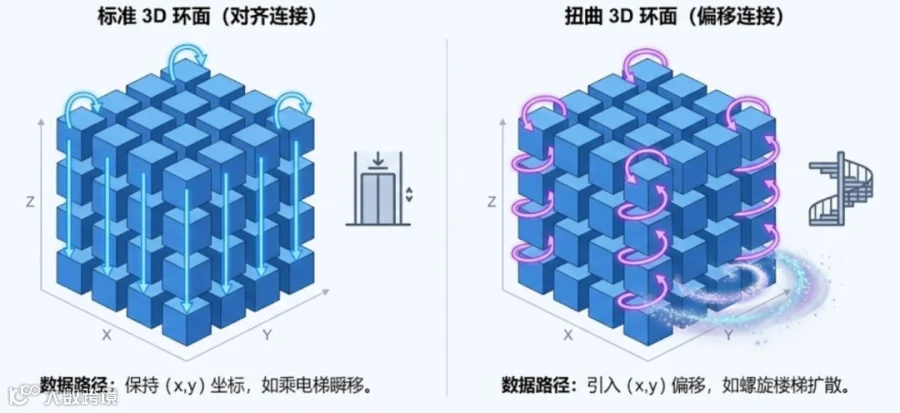

在3D环面中，你像走进了一个上下通、左右通、前后通的房间。在TPU v4中，基础构建模块是立方体，由4x4x4=64个芯片组成。立方体内部使用短距离铜缆互连，形成一个坚固的电气连接单元。在此之上，为了满足多对多的需求，TPU v4还进行了数学上的创新——扭曲环面。在标准的3D环面中，连接是“对齐”的。例如，在一个4x4x4的长方体排列中，Z轴方向的第4个立方体的输出会直接连回第一个立方体的对应位置(x,y,1)。这就像乘电梯一样，你从五楼“瞬移”到了一楼，但在x和y轴上的坐标没变。而扭曲环面则在连接环面的回环链路时，引入了一个坐标偏移。这就像哈利波特电影中的螺旋楼梯一样，你每上一层楼同时也发生了水平位移。这种结构使得数据包在传输时能更快地“扩散”到整个网络的 X、Y 平面，就像搅拌奶茶一样，混合得更均匀。在4x4x8的配置下，扭曲环面比标准环面提供了高出 70%的理论二分带宽，使流量在所有链路上分布更均匀。

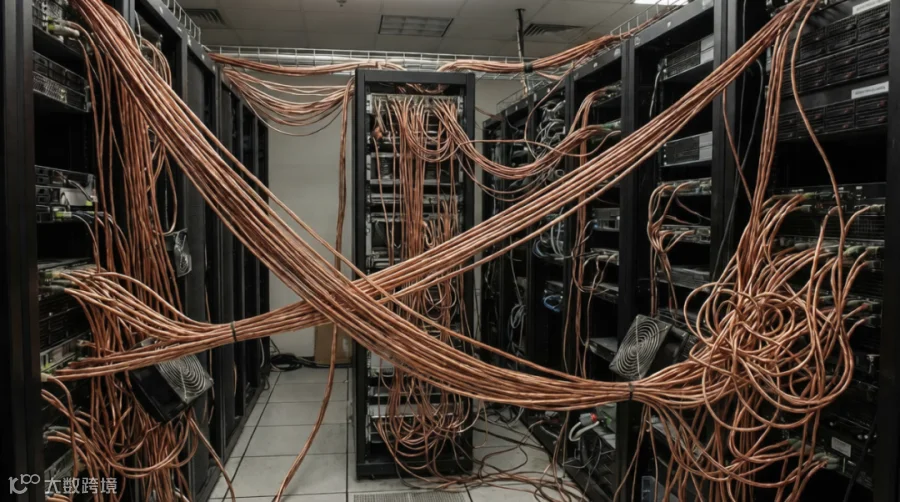

然而，要支持这样的3D环面网络，在布线上充满了挑战。早在TPU v3时期的二维环面布线中，虽然机架内的连接很短，但行与行之间的连接，尤其是“环绕链路”，就需要跨越整排机架的长度，部分环绕链路的长度已经超过了铜缆的极限。在3D环面网络中，芯片规模成倍增长，又要将逻辑上的 3D 立方体结构映射到物理上的 2D 机架排列，这必然会导致大量的连接需要跨越极远的物理距离。不仅是 X 轴和 Y 轴的环绕，Z 轴的连接在物理展开后也会变成长距离连接。此时，长距离链路不再是二维时期少数的“例外”，而是成为了系统的“常态”。再加上扭曲环面的创新，使得连接关系更加复杂，线缆有时需要对角线跨越。这种长距离的铜线连接，不仅超越了物理极限，还会导致各种散热、维护问题。
铜线的极限承载遇到了挑战。突破的关键点，落在了几年前就开始的Apollo项目上。虽然TPU v1在2015年才开始部署，但是导致网络崩溃的流量模式——大规模、突发性、全对全（All-to-All）通信——在2013年已经由两大巨头驱动：MapReduce和DistBelief。在MapReduce中，Shuffle阶段需要将所有Map节点产生的中间数据，根据Key重新分发给所有Reduce节点。在DistBelief系统中，每一轮训练结束时，所有计算节点都要把梯度发给参数服务器，然后从参数服务器拉取新的权重。正是这些超量计算的浪潮促使了Apollo项目的建立，它的初衷并不是为了解决 TPU 的瓶颈，而是为了解决“计算”本身的瓶颈。

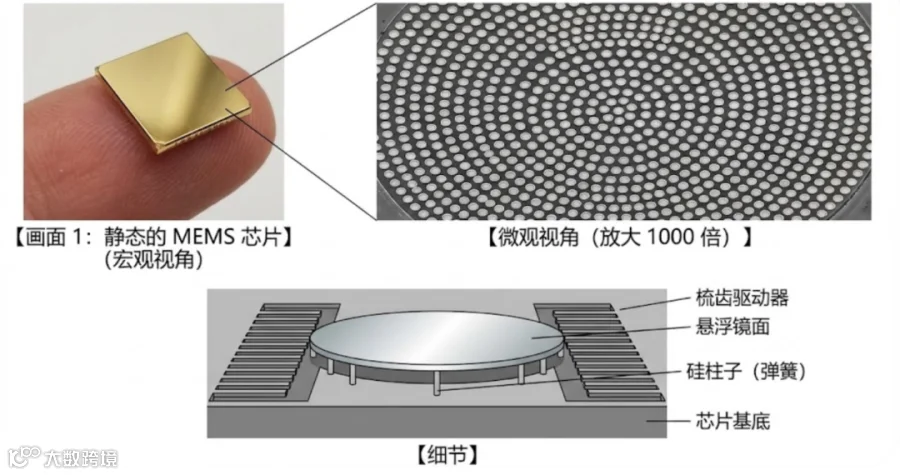

Apollo项目的核心成果是代号为Palomar的光路交换机，它逐渐取代了传统的电子交换机。它的的核心技术是微机电系统（MEMS, Micro-Electro-Mechanical Systems）。MEMS芯片的制作工艺跟集成电路的芯片相似，但不同之处在于，它的芯片里有会动的机械零件（齿轮、弹簧、镜子）。如果说标准的计算机芯片是处理信息的“大脑”，那么MEMS芯片就是拥有“感官”的系统——它能够感知物理世界并与之互动，应用场景很广泛，比如加速计、螺传感器、压力传感器、麦克风等。

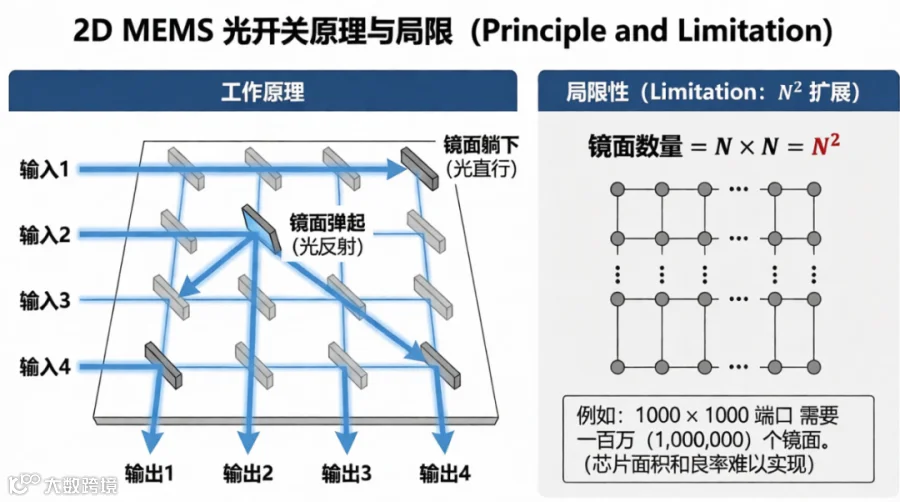

在实现细节上，早期的光开关尝试过2D MEMS技术，镜子只能做简单的“弹起”或“躺下”动作（二进制状态）。光路在平面上通过交叉点，如果镜子弹起，光就反射一个角度；如果不弹起，光就直行。它的局限性很明显，所需的镜面数量与端口数的平方成正比。构建一个1000x1000的开关需要一百万个微镜面，这在芯片面积和良率上都是不可能实现的。
Google采用了3D MEMS结构。这就像把镜子装在了一个能360度转动的云台上，可以在三维空间里任意调整角度。它可以向左偏1度，也可以向右偏5.23度，或者向上抬0.1度。这种架构彻底解耦了镜面数量与端口数的平方关系。

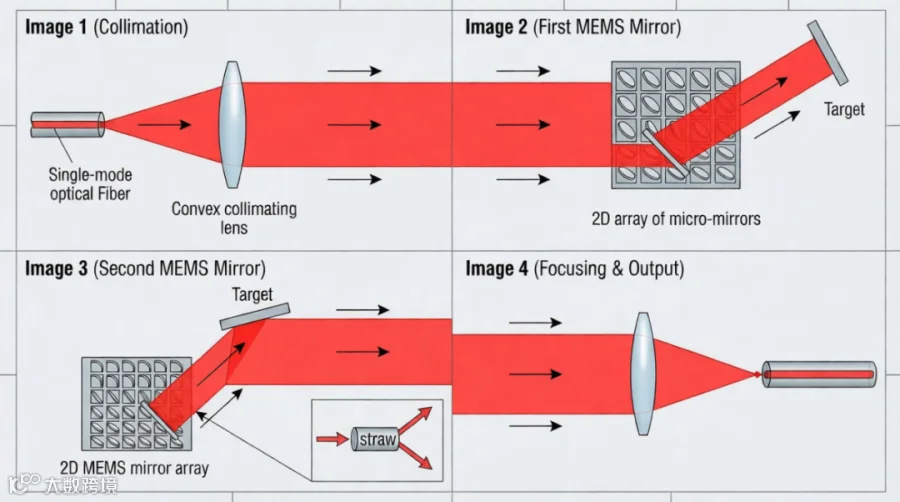

但是，光有这样一面镜子还不能将光从一个端口传输到另一个端口，光信号的完整路径呈现“Z形”，其中每组镜面都有不同的功能。如图所示，想象你要将一束光从左墙打到右墙：
1、当光线从输入光纤输出时，光线会迅速发散。这就像花洒喷水的时候，水花溅几米就没了。因此，需要装一个准直器阵列，用来将发散的光锥转化为平行光束（高斯光束）。这就像给花洒装了一个强力喷嘴，把原本四散的水雾，聚成了一束笔直的水柱。现在，我们有了一束能飞很远的光柱。
2、这束光打到了MEMS阵列上的镜面。该镜面进行了极其精细（毫弧度甚至微弧度级别）的倾斜，将光束精确瞄准第下一个阵列中的目标镜面。
3、光达到了下一个MEMS阵列。看到这里你可能会疑惑，不是说MEMS中的镜面可以旋转任意角度吗？何必要两块镜子呢？这是因为，光纤接收口芯径极细。可以想象成它是一根非常细的吸管，你可以斜着往吸管喷水，但水只会打在吸管壁上飞溅出来，根本流不进去。水必须完全平行于吸管的方向，正对着喷进去，才能顺畅传输。
这就是需要两组MEMS镜面的原因。第一个镜面控制光束落在第二个镜面的位置，第二个镜面调整自身角度，以补偿入射角，确保光束与输出准直器的光轴完美平行。
4、在输出光纤之前，还有一块透镜，将平行光束重新聚焦为一个极小的光点（直径约9微米），塞进那根比头发丝还细的光纤芯里。
OCS不仅实现了数据的全光路由，无需进行任何光电转换，解决了数据传输的瓶颈，还依据其物理灵活性实现了逻辑拓扑与物理位置的解耦，使得芯片集群的可维护性大大增强。
在传统的静态布线集群中，可靠性是一个概率学噩梦。假设每个TPU芯片的可用性是99.9%（这已经很高了）。在一个拥有4096个芯片的集群中，所有芯片同时正常的概率是0.999^4096=1.6%。这意味着，在一个静态连接的系统中，绝大多数时候整个系统都是“不完整”的。如果一个芯片坏了，为了保持拓扑完整性（例如环面必须是闭合的），可能需要停用整个机架甚至整个集群来进行维修，或者降级运行在不规则的拓扑上，导致性能暴跌。

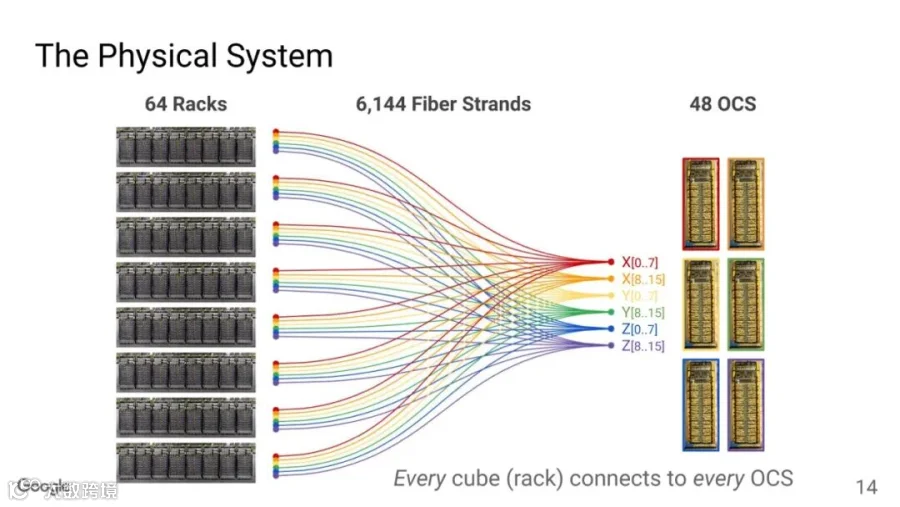

而OCS的引入，使系统一旦检测到某个芯片坏了，调度器可以从资源池中随机挑出其它健康的芯片单元，再重新计算路由状态，驱动OCS的微镜，将物理上可能相距甚远的芯片单元们通过光纤连在一起。这种机制使得 TPU v4集群的系统可用性达到了惊人的99.98%，远超传统架构。这也使得长时间的模型训练在芯片故障的情况下无需中断：调度系统找到一个空闲的健康机架 -> 指令 OCS 将光路从“待维护机架”切换到“备用机架” -> 将任务状态迁移（Checkpoint/Restore） -> 断开旧机架电源，这种能力为训练周期长达数周的大模型（如PaLM, Gemini）至关重要，因为它们无法承受频繁的中断。
通过引入光子作为载体，利用 MEMS 这一微观机械奇迹，再辅以拓扑学的数学智慧和软件定义的灵活性，Google 成功打破了“互连墙”。这是一个关于跨学科创新的生动案例：物理学、数学、光学工程和计算机科学在这里完美交汇，共同构建了支撑现代人工智能的基石。
2022年11月ChatGPT的发布是Google历史上的分水岭。这不仅是产品的危机，更是对Google垂直整合战略的直接挑战。OpenAI利用Nvidia的GPU集群实现了Google TPU未能率先完成的生成式AI的突破。作为回应，Google管理层发布了“红色代码”（Red Code），并在2023年4月做出了决定性的组织调整：合并Google Brain与DeepMind，成立Google DeepMind。
在生成式AI爆发式发展的情况下，Google的内部文化也发生了许多变化。新的一代代芯片快速迭代，“move fast”似乎已成了心照不宣的新气候。如果说TPU v1-v4 是在“造更好的芯片”，那么从v5开始，Google的核心创新已经转向了“造更好的超级计算机”和“突破物理极限的封装”。在商业战略上，其核心逻辑变成了：用丰富的产品组合和快速迭代，对不同维度的对手进行打击。
第一招是“产品线分层”。TPU v5打破了单一旗舰的传统，分化为v5p（Performance）与v5e（Efficiency）。v5p负责性能天花板，v5e负责单位成本与可用性。Google用两张牌同时覆盖训练与推理的不同价格带，削弱 NVIDIA 单一架构通吃的优势。
2023年8月发布的v5e并非为了追求极致性能，而是为了成本效益与可用性。在Nvidia H100一卡难求且价格高昂的背景下，Google急需一款能大规模提供给外部云客户的高性价比芯片，以防止客户流失到AWS或Azure。v5e砍掉了一半的芯片面积，专注于推理和中等规模训练，是Google Cloud商业战略意志的体现 。
2023年12月发布的v5p则完全不同，它是Google DeepMind合并后的第一次面向旗舰级训练的性能跃迁。为了容纳Gemini Ultra这种万亿参数模型的权重和KV缓存，高带宽内存从v4的32GB激增至95GB，单Pod规模翻倍至8960个芯片，Pod之间的连接（Multislice）则由Titanium芯片和专用协议处理，让数据中心网络（DCN）能够进行极高效率的梯度同步。它似乎在告诉世界：在探索最强算力的路上，Google依然拥有强大的重型武器。
第二招是“品牌化与商业化”。仅半年之后，2024年5月Google又发布了Trillium (TPU v6)，“TPU 开发十年来的集大成者”，其设计完全围绕Transformer架构的特性进行了优化。这是Google第一次对芯片进行了产品命名，意味着TPU已经从一个内部使用的“基础设施组件”，变成了一个需要对外售卖、建立品牌认知的“独立产品”。Trillium（延龄草）是一种三瓣的花，有人说，这暗示着它在计算、内存、互联三方面的均衡。也有人说，这象征了系统在HBM容量、HBM带宽、ICI带宽上对v5e的翻倍。
这一代TPU的核心变革是将MXU（矩阵乘法单元）的脉动阵列尺寸翻倍（从 128x128 扩展至 256x256）。根据矩阵乘法的数学特性：计算量与矩阵维度的立方（N^3）成正比，需要读取的数据量与矩阵维度的平方（N^2）成正比。这意味着，当阵列的物理边长N翻倍时，我们需要搬运的数据量增加了4倍，但能够执行的有效计算量却增长了8倍。换句话说，每一比特数据被搬进芯片后，参与运算的次数翻了一倍。这种设计显著提升了数据的复用率，从物理层面摊薄了昂贵的内存访问成本。尽管这种大阵列设计增加了时钟同步与布线的工程难度，但它有效缓解了“内存墙”瓶颈，确立了Trillium在大模型训练场景下的能效优势。
至此，两年四产品的发布，Google推动了TPU从单一功能的专用加速器，向支撑万亿参数模型训练与推理的“AI超级计算机”系统的演变。而从v5开始对TPU产品线进行分化，到v7与Meta签下巨额订单，也显示了Google对TPU从自研到商业化落地的战略转移。
从Jeff Dean当初在餐巾纸背后的那个“封底计算”，到如今Ironwood（TPU v7）复杂的双芯粒封装，TPU十余年的演进史，实则是一部人类对抗计算物理极限的奋斗史。
在v1时代，面对语音搜索的算力危机，Google敢于做“极致的减法”。它用8位整数运算和脉动阵列，证明了在特定领域，专用架构可以比通用CPU高效一个数量级；
在v2与v3时代，面对训练的瓶颈，Google不仅引入了BF16标准，更重要的是确立了以ICI为核心的互联思维，打破了单卡的物理边界；
在v4时代，面对阿姆达尔定律的诅咒和通信墙的阻隔，Google跨界引入了OCS，用物理学和数学的智慧重构了网络的拓扑结构，让数千张芯片如同一体；
而到了v5、v6乃至v7时代，面对生成式AI对万亿参数的渴求，TPU更是完成了从“计算核心”到“超级系统”的彻底蜕变。
TPU的成功证明了，在后摩尔时代，算力的提升不再单纯依赖于堆砌晶体管的数量，而取决于对“算法-软件-硬件”全栈的深度理解与协同设计。
未来的AI竞争，越来越像一场系统工程的长跑：比的不是单芯片的峰值，而是把计算、内存、互连与软件协同到极限的能力。
值得庆幸的是，这条曾经寂寞的自研之路，如今已人声鼎沸。随着AWS Trainium、Microsoft Maia以及Meta MTIA的相继入局，专用AI芯片不再是Google一家的孤勇尝试，而是成为了云计算巨头们的标配。这种百花齐放的硬件生态，打破了传统通用计算的沉闷格局，迫使软硬件的边界被不断重塑与推翻。正是这种略带混乱的勃勃生机，让此时此刻成为了硬件工程师们最令人心潮澎湃的时刻。
正如计算机体系结构宗师David Patterson所言：“这是计算机架构的黄金时代。” 而TPU，正是这个时代最耀眼的注脚之一。
