导读：建筑工程图纸代号大全，看懂图就靠它！

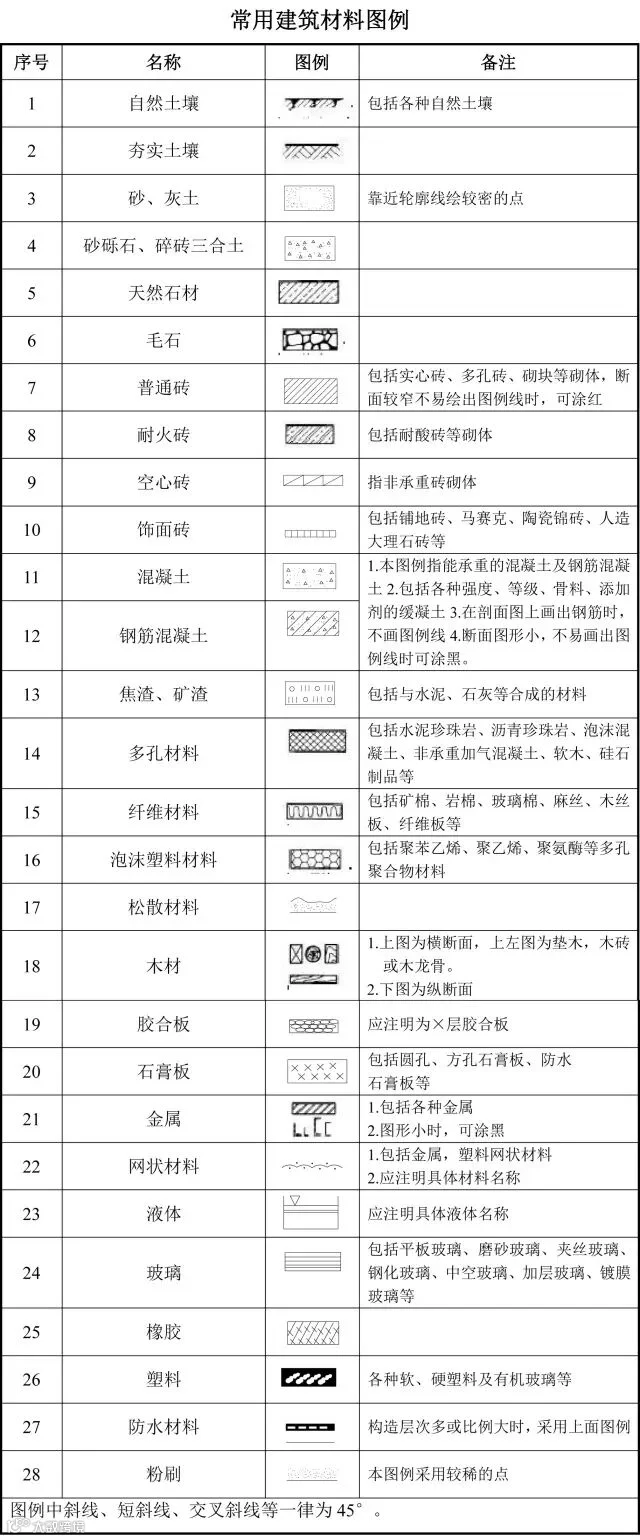

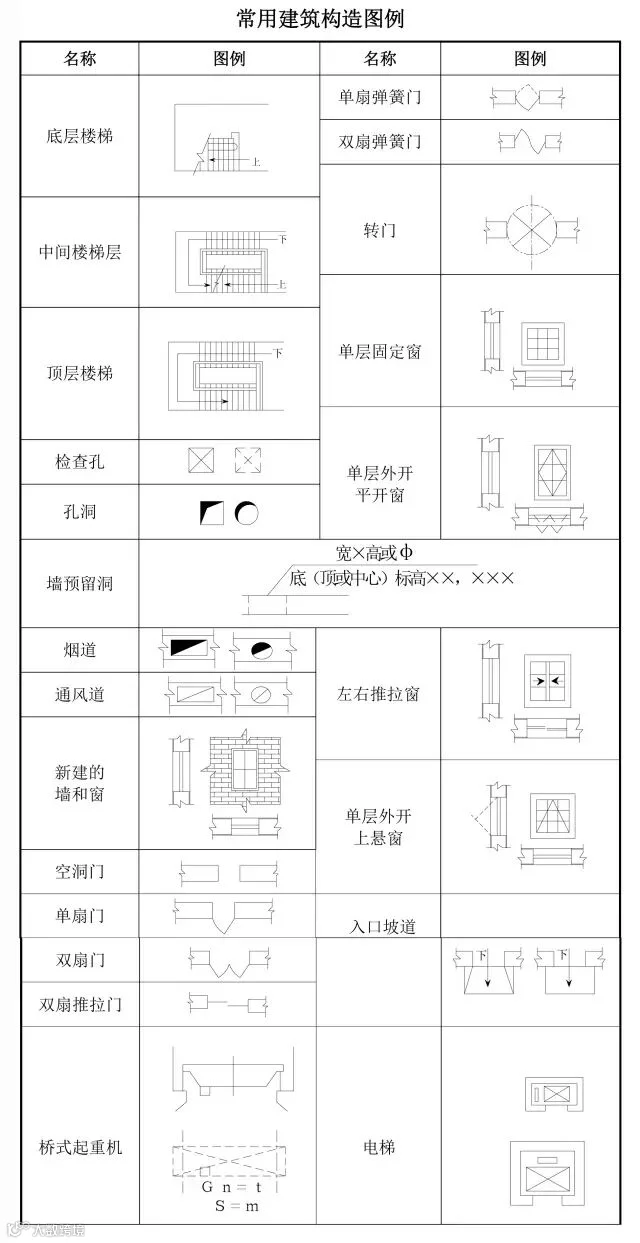

建筑常用构件代号大全

名称	代号	名称	代号
板	B	屋架	WJ
屋面板	WB	托架	TJ
空心板	KB	天窗架	CJ
槽形板	CB	框架	KJ
折板	ZB	刚架	GJ
密肋板	MB	支架	ZJ
楼梯板	TB	柱	Z
盖板或沟盖板	GB	框架柱	KZ
挡雨板或檐口板	YB	构造柱	GZ
吊车安全走道板	DB	暗柱	AZ
墙板	QB	承台	CT
天沟板	TGB	基础	J
梁	L	设备基础	SJ
屋面梁	WL	桩	ZH
吊车梁	DL	挡土墙	DQ
单轨吊车梁	DDL	地沟	DG
轨道连接	DGL	柱间支撑	ZC
车档	CD	垂直支撑	CC
圈梁	QL	水平支撑	SC
过梁	GL	梯	T
连系梁	LL	雨篷	YP
基础梁	JL	阳台	YT
楼梯梁	TL	梁垫	LD
框架梁	KL	预埋件	M-
框支梁	KZL	天窗端壁	TD
屋面框架梁	WKL	钢筋网	W
檩条	LT	钢筋骨架	G

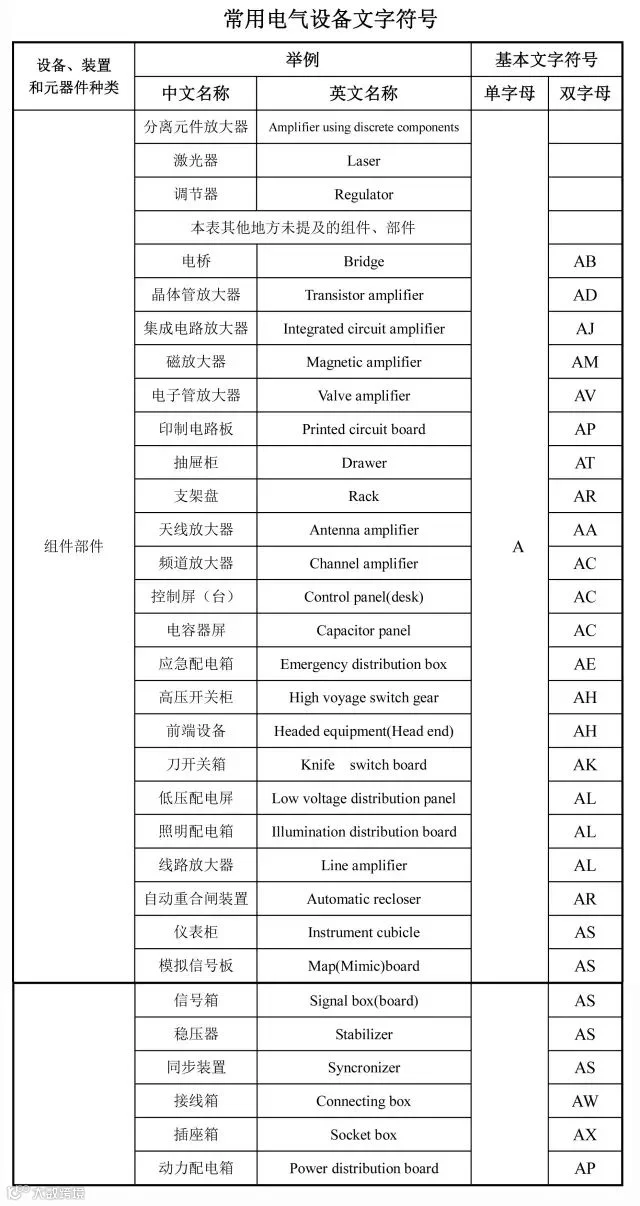

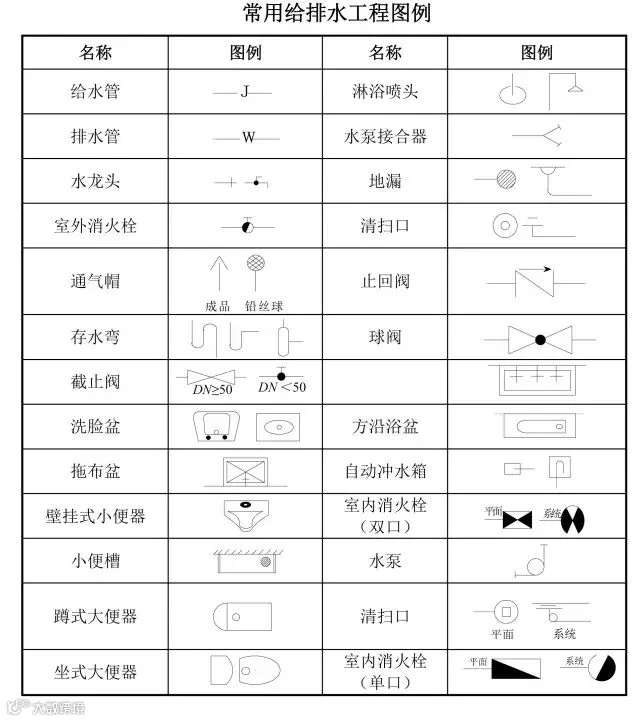

专业图纸代号大全

代号	表示
SC	钢管
PC	PVC聚乙烯阻燃性塑料管
CT	桥架WC沿墙暗敷设
WS	沿墙明敷设
CC	沿顶板暗敷设
F	暗敷在地板内
CE	沿顶板明敷
YJV	电缆
SYV	电视线
PE	接地(黄绿相兼)
PEN	接零(蓝色)
3项线(火线)	A项(黄)B项(绿)C项(红)KV(电压)千伏
BV	散线
MEB	总等电位
LEB	局部等电位线路敷设方式代号
PVC	用阻燃塑料管敷设
DGL	用电工钢管敷设
VXG	用塑制线槽敷设
GXG	用金属线槽敷设
KRG	用可挠型塑制管敷设
线路明敷部位代号
LM	沿屋架或屋架下弦敷设
ZM	沿柱敷设
QM	沿墙敷设
PL	沿天棚敷设
线路暗敷部位代号
LA	暗设在梁内
ZA	暗设在柱内
QA	暗设在墙内
PA	暗设在屋面内或顶棚内
DA	暗设在地面或地板内
PNA	暗设在不能进入的吊顶内
照明灯具安装方式代号
D	吸顶式
L	链吊式
G	管吊式
B	壁装式
R	嵌入式
BR	墙壁内安装
配电线路的标注方法
a——b(c×d)e——f	a表示回路编号
	b表示导线型号
	c表示导线根数
	d表示导线截面
	e表示敷设方式及穿管管径
	f表示敷设部位
	表示2根导线
	表示3根导线
	表示n根导线
照明灯具标注方法
a	灯数
b	型号或编号
c	每盏照明灯具的灯泡个数
d	灯泡容量，W
e	灯泡安装高度，m
f	安装方式
L	光源种类，白炽灯或荧光灯

来源：工程行业
