地质剖面图是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。地质剖面图与地质图相配合，可以获得地质构造的立体概念。垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
看到上面的解释是不是感觉很复杂，我们接着往下看，跟着文字步骤一起绘制地质剖面示意图吧！
一、绘制地层剖面示意图
1、地层剖面示意图内容
地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。用于路线地质工作之中。它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、 绘图步骤
（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。如果实际剖面长度是 30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。

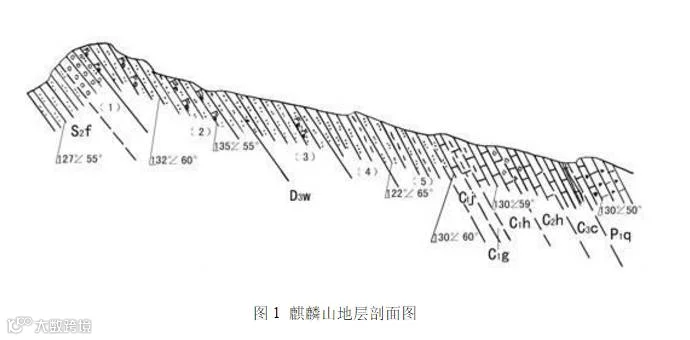

（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。如图1所示：

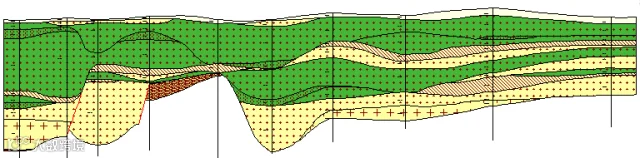

二、绘制信手地质剖面图
如果是横穿构造线走向进行综合地质观察时，应绘制信手地质剖面图，它表示横过构造线方
向上地质构造在地表以下的情况，这是一种综合性的图件，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。
路线信手地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。 图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
具体绘图步骤如下：
（1）估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些。
（2）绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。一般山坡不超过30°，更陡的山坡人是难以顺利通过的。
（3）在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。相应层用线条联接以反映褶皱的存在和横剖面的特征。
（4）标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
（5）写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。从作图技巧方面来说，应注意以下三个“准确”：
①地形剖面图要画准确；
②标志层和重要地质界线的位置要画准确。如断层位置、煤系地层位置、火成岩体位置等；

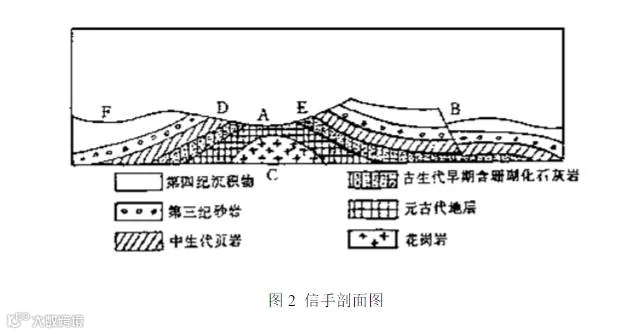

③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。如图2所示：
