1

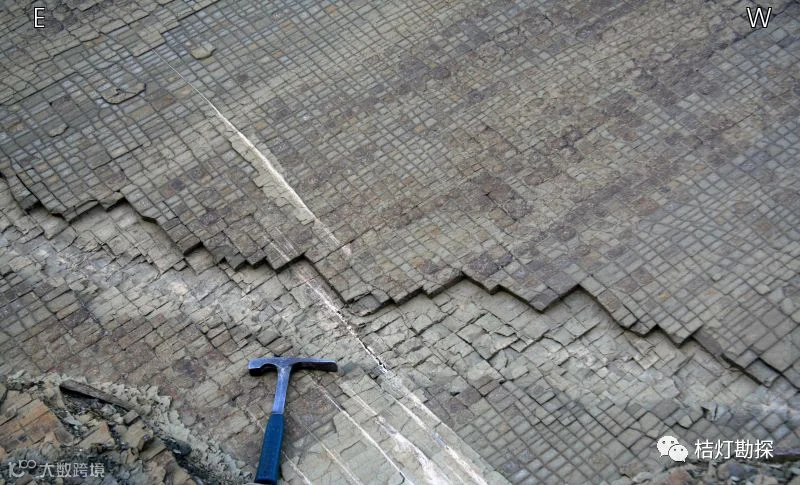

剪节理
视域宽度2m，
图示岩层发育近乎正交的两组剪节理，
将其分割为方形的岩块，
沿着节理缝还有方解石岩脉充填。
2

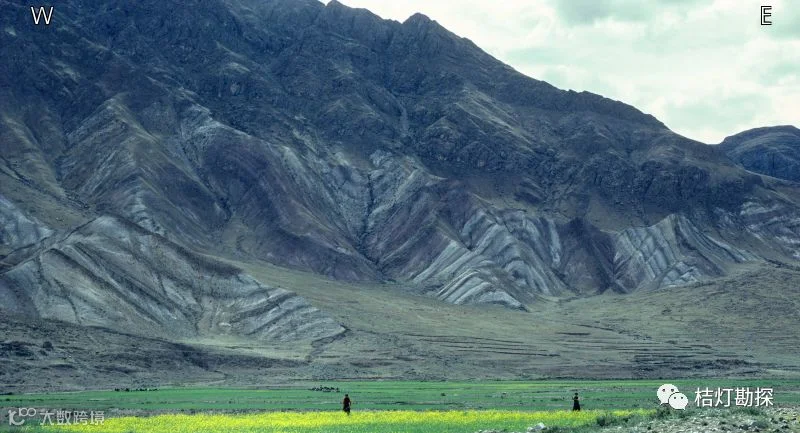

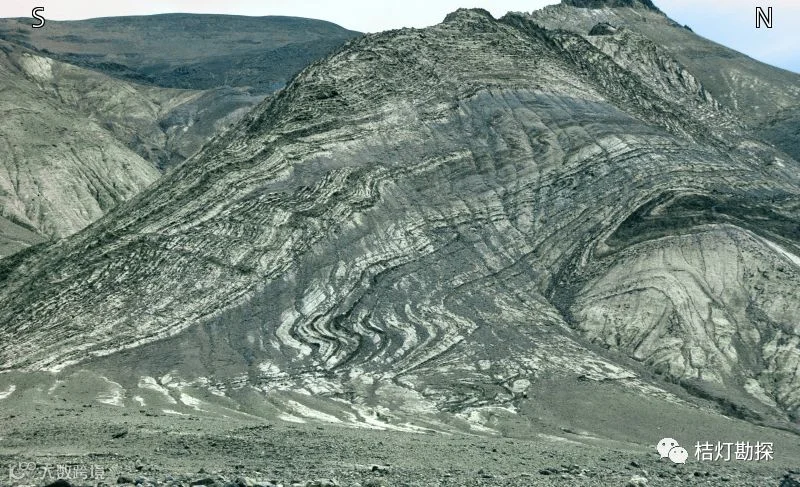

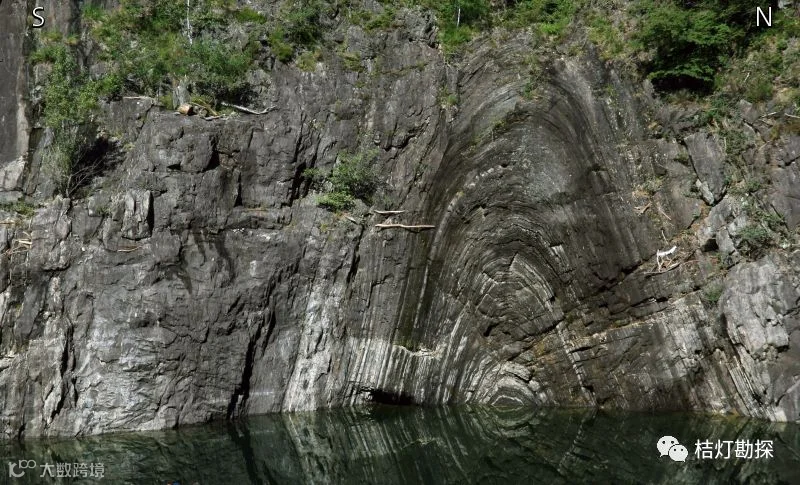

大型褶皱
视域宽度200m，
逆冲推覆过程中往往会通过褶皱调节应力。
图示为挤压应力背景下形成的大型不协调褶皱。
3

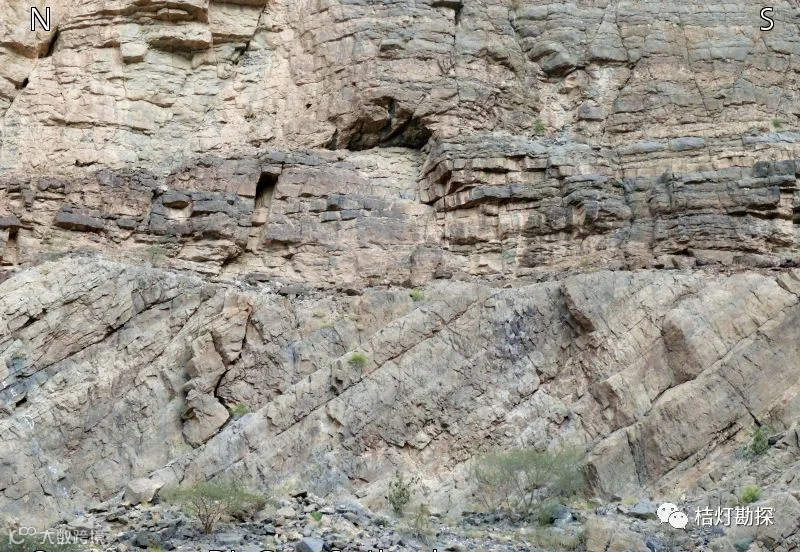

不整合
视域宽度50m，
不整合面上覆二叠纪水平石灰岩，
下伏晚元古代的倾斜石灰岩，
沉积间断为约300个百万年。
4

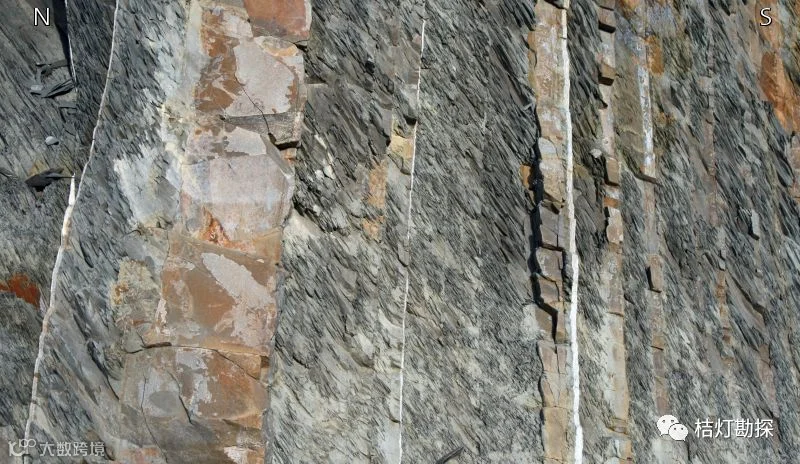

劈理折射
视域宽度3m，
劈理穿过不同能干性的岩层时，劈理面的角度会发生变化。
在强硬层中，劈理与层理的夹角较大，
在软弱层中，劈理与层理的夹角较小。
图示浅色的砂岩属于强硬层，几乎不发生发劈理，
暗色的泥岩属于软弱层，劈理高度发育。
5
断层面的擦痕和阶步
视域宽度20cm，
岩体发生错断后有明显位移，
接触面也会断层滑动中留下粗糙不平的擦痕，
沿着断层面会有方解石等矿物
沿滑动方向呈纤维状生长，
然后被拉断而形成一些微小阶梯断口和微细断口，
可以用于指示断层运动方向。
6

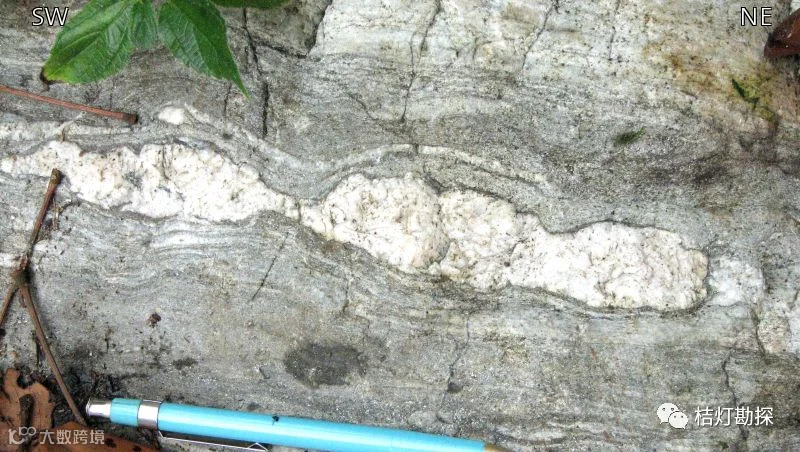

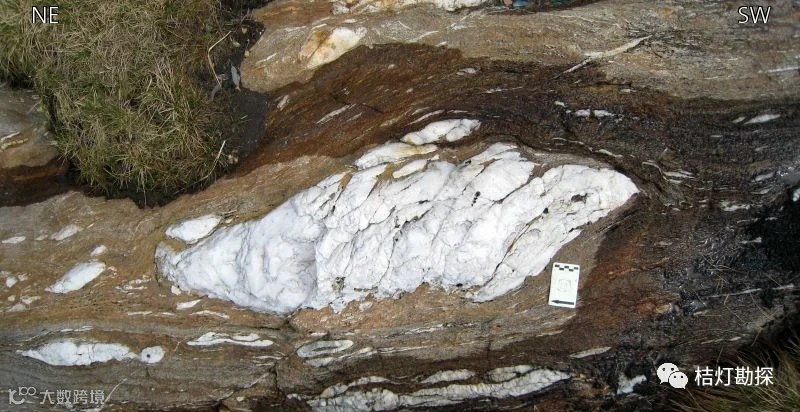

不对称的S型布丁构造
视域宽度1m，
图示为石英脉形成的不对称S型布丁，
与鞘褶皱有关，
主体布丁下可见封闭状岩脉环，
顶部的剪切方向为从左向右。
7
布丁的肿缩现象
视域宽度40cm，
韧性差异相差较小的岩层形成布丁时，
相对强硬层（白色）局部收缩而不断离，
而相对软弱层（灰色）在布丁的颈部收缩处
形成小型褶皱。
8
古水流的线状构造
视域宽度2m，
河流动力拖拽河床底部岩石运动，
留下顺着水流方向长条状凹槽，
后来被沉积物充填，
形成了线状构造的印模，
可以指示水流方向和沉积方向。
6

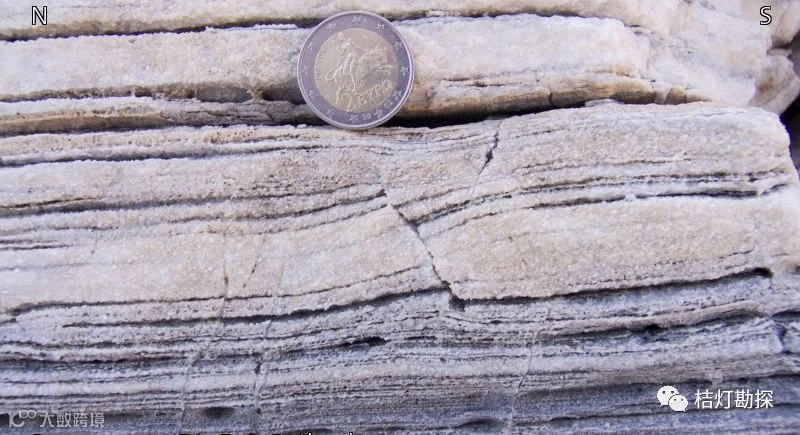

鱼骨状交错层理
视域宽度50cm，
两套交错层理表现出相反的倾向，
这是水流方向反复动荡形成的典型特征，
一般是潮汐成因。
上面和下面的平行层理表明了很强的水动力。
10

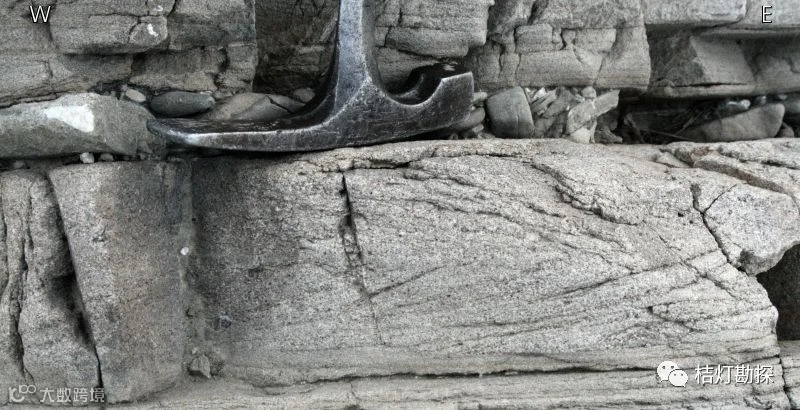

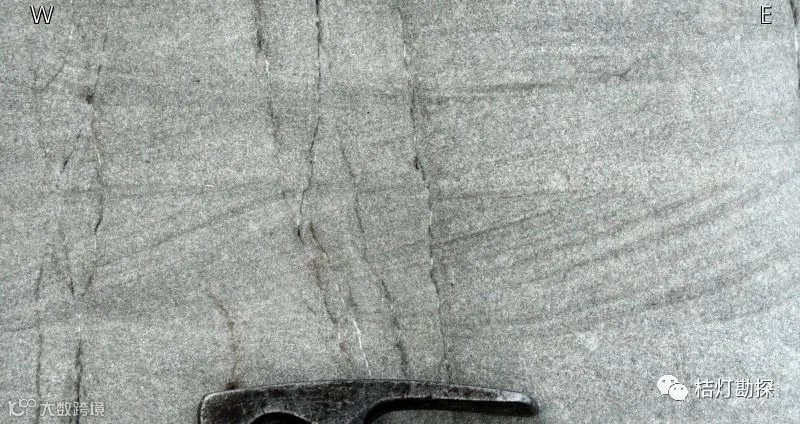

斜层理
视域宽度40cm，
一系列纹层斜交于层系界面，
一般形成于动荡的水或者风动力环境中，
可以指示其流动方向。
图示斜层理的下部缓慢沉积，
与层系界面相切，
上部被侵蚀，与层系界面相交。
11

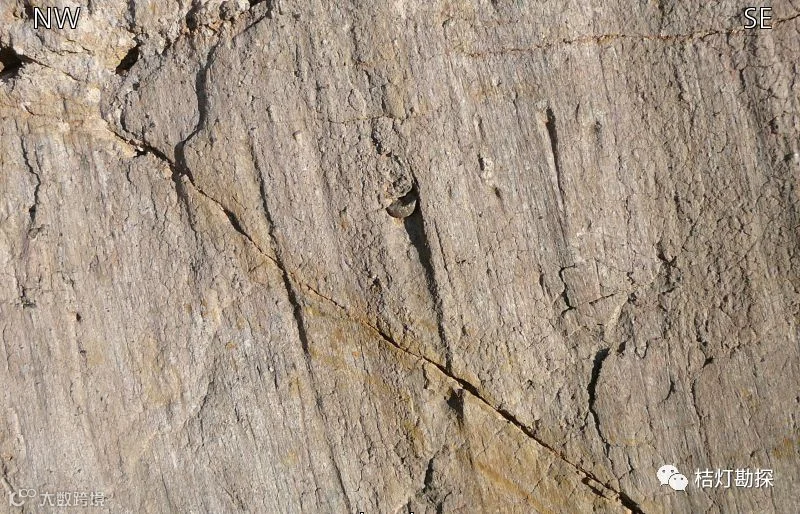

擦痕
视域宽度10cm，
断层两盘相对运动时被磨碎的岩屑
在断层面上形成的一系列线状条纹，
有的条纹可能是对盘的硬颗粒在滑动时刻下的凹槽。
可以用于只是断层的运动方向。
12
大型走滑断层
视域宽度100m，
图示为安第斯山脉某处的大型右旋走滑断层，
可以清楚看见断层面。
13

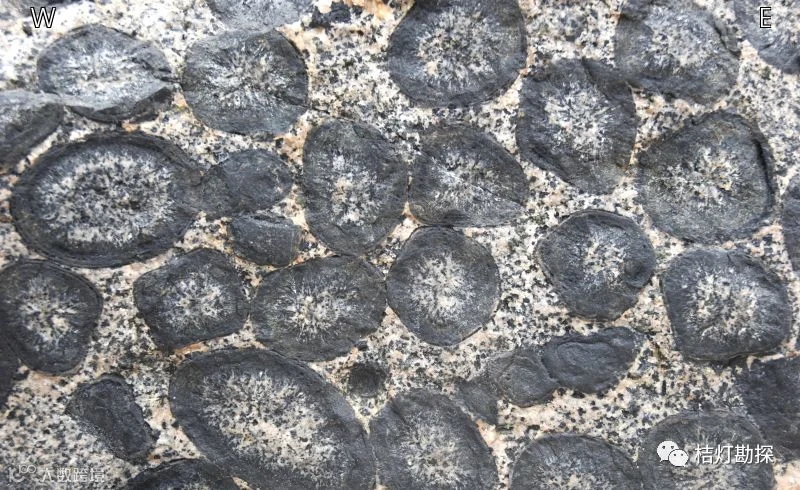

球状构造
视域宽度30cm，
球状结构是岩浆岩中的一种罕见构造。
图中的花岗岩体中，球状体由角闪石和黑云母(暗矿物)、
正长石和石英(浅色矿物)组成。
它们通常包含在由同一种矿物组成的颗粒状基质中。
14

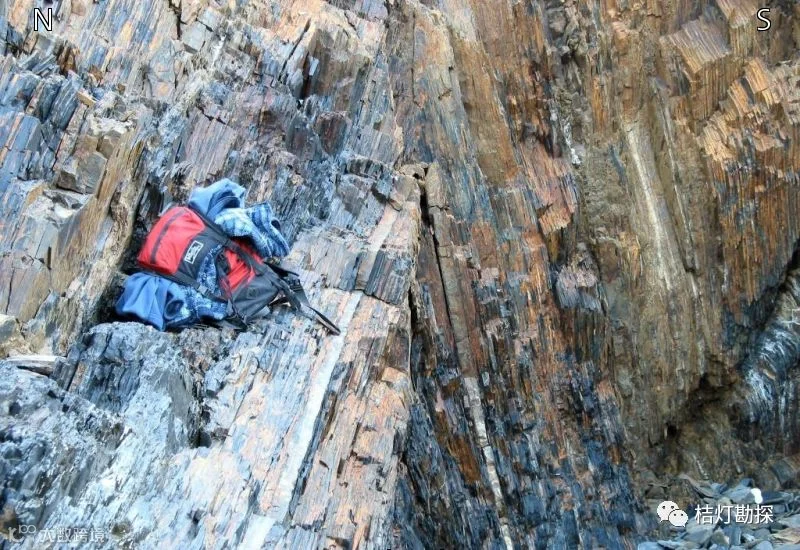

特征明显的劈理
视域宽度1m。
15

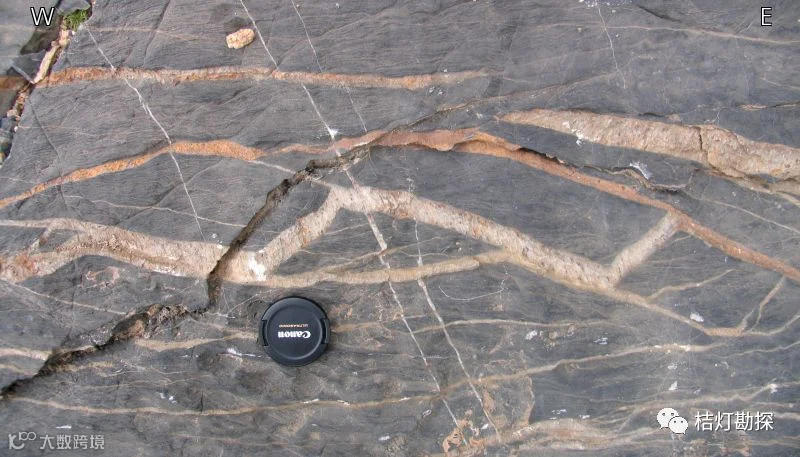

方解石脉
视域宽度50cm。
图示方解石充填了产状不规则的张裂缝.
16

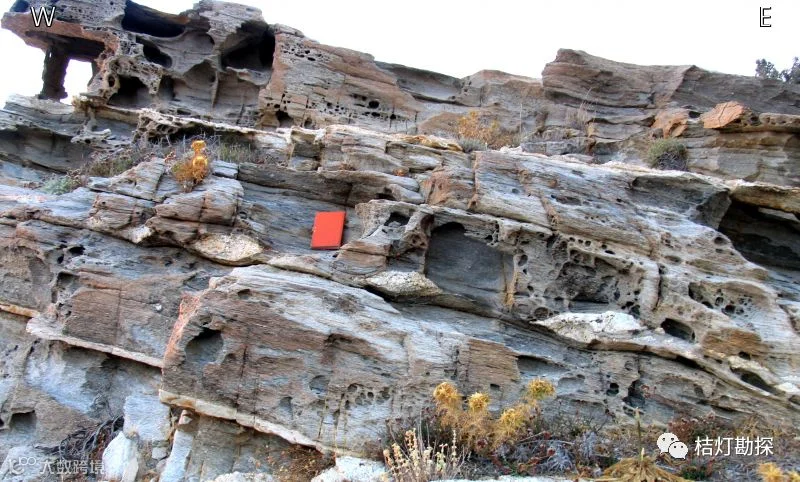

布丁构造和蜂窝岩
视域宽度5m。
图示浅色岩层即为布丁构造，
下部还可见未布丁化的浅色岩层。
暗色岩层因自身内部的抗风化和侵蚀的差异性，
出现不同大小的坑洞，形似蜂窝。
17
小型布丁构造
视域宽度15cm，
图示浅色强硬层发生明显错断，形成类似矩形的布丁。
18

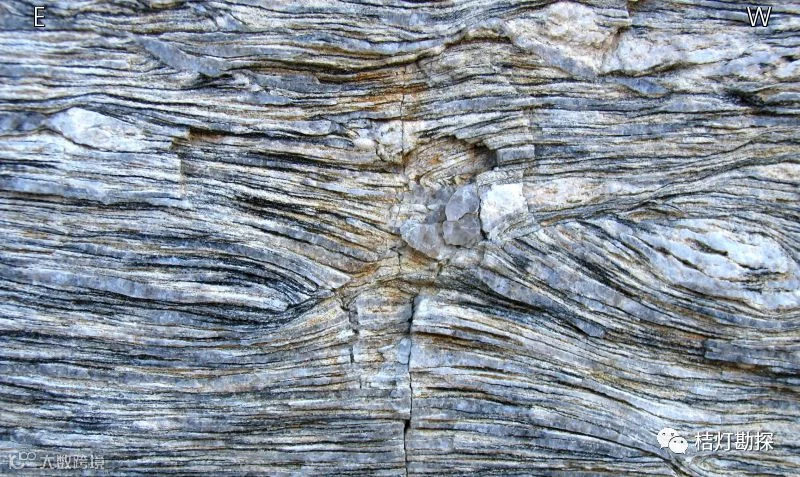

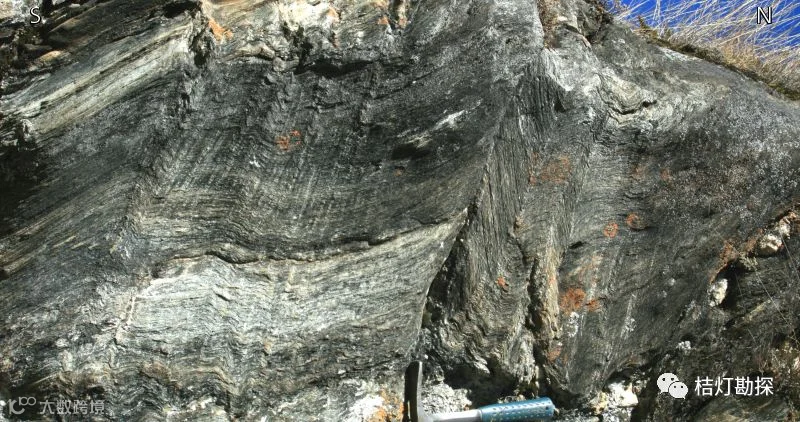

韧性剪切带
剪切力所在平面与层面呈近20°夹角，从左下到右上
19
藕节状的布丁
视域宽度10cm，
布丁连接处可见清晰的破裂和收缩，
连接点处可见充填的矿物结晶颗粒。
20

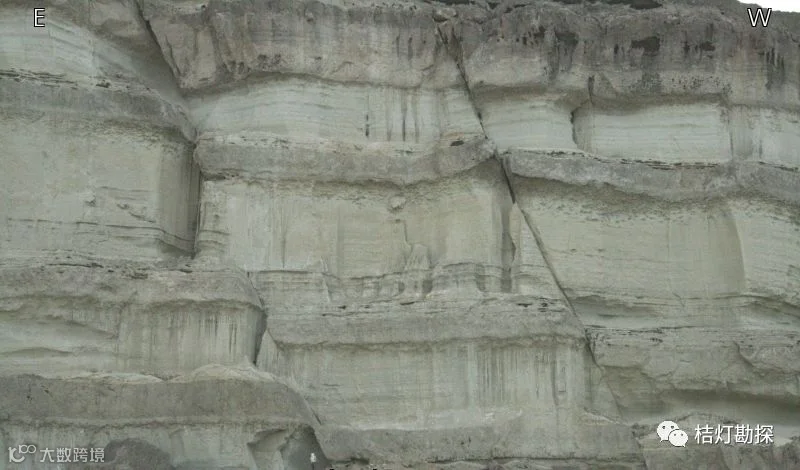

大型正断层
视域宽度50m，
断层面附近的标志层发育牵引褶皱
21

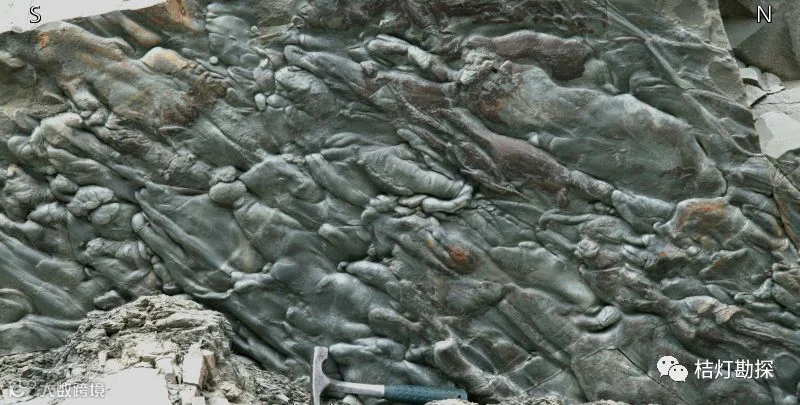

重荷模
视域宽度11m，
当泥质沉积物尚未凝固，还处于可塑状态，
上覆的砂质物陷入到泥质沉积物中，
在岩层底面上产生的突起和凹陷，
突起部由粗粒砂或细砾石组成。
常呈圆丘状或不规则状瘤状，
排列杂乱，大小不一。
22

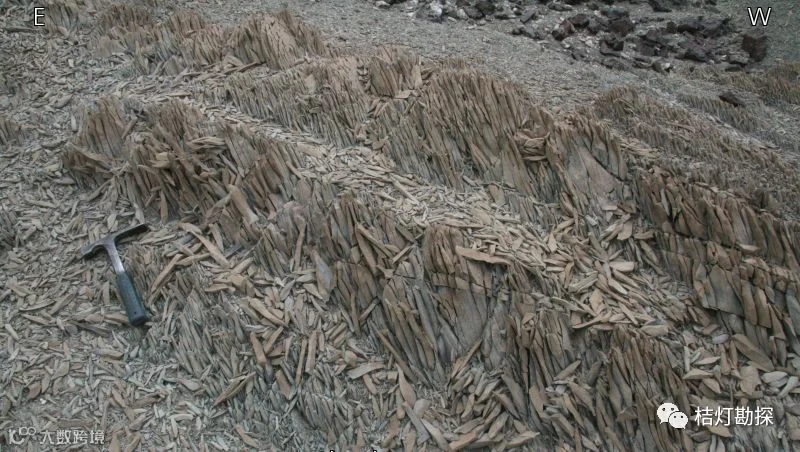

铅笔构造
视域宽度2m。
轻微变质的泥质或粉砂质岩石
高度劈理化形成铅笔状的长条。
23

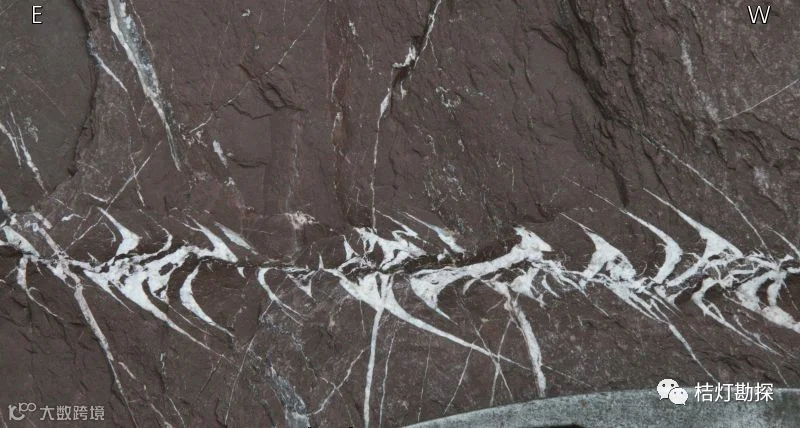

方解石充填的张节理
视域宽度30cm。
24

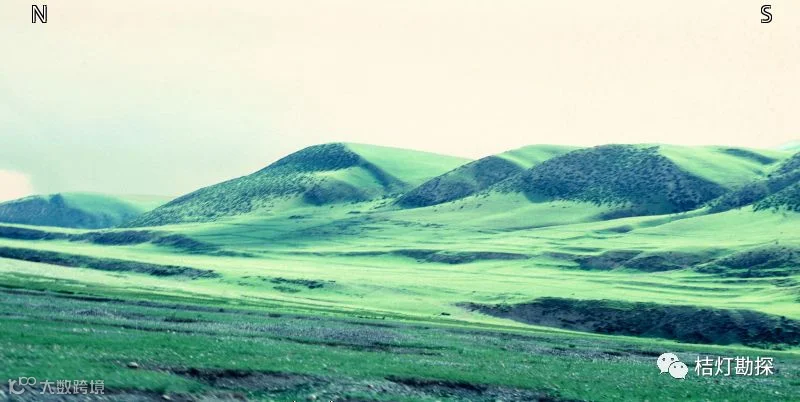

断层三角面
视域宽度500m，山前发育的断层形成断层崖，
已经被沉积物掩盖。
25

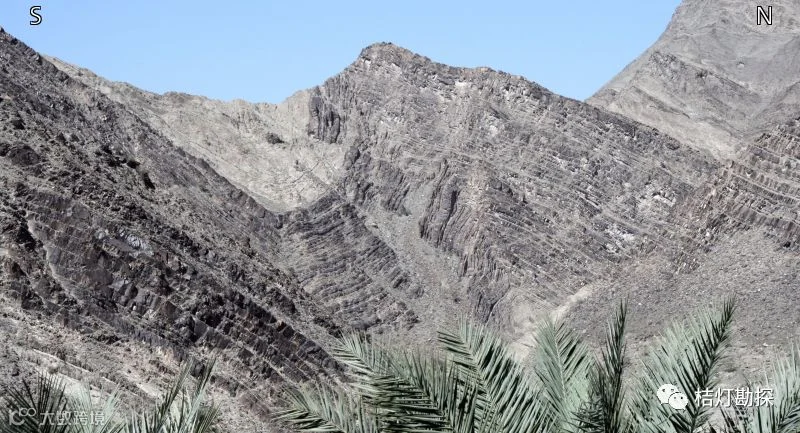

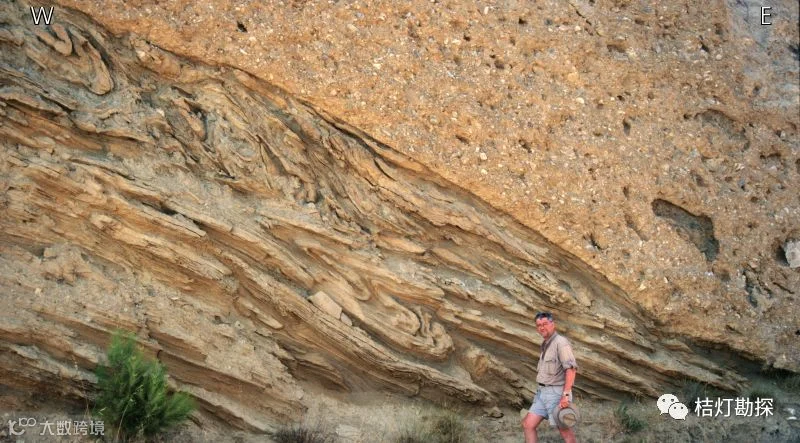

褶皱
视域宽度10m，重力驱动形成的砂层褶皱。
26
不整合
视域宽度300m，古新世的熔岩沉积在晚白垩的褶皱沉积物上。
27

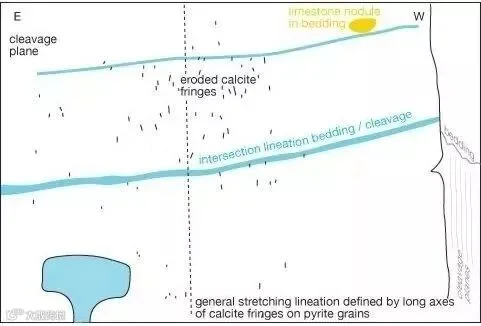

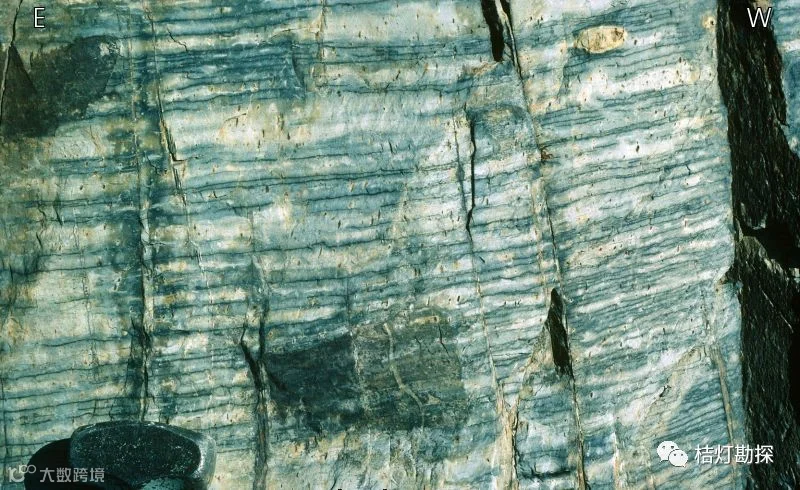

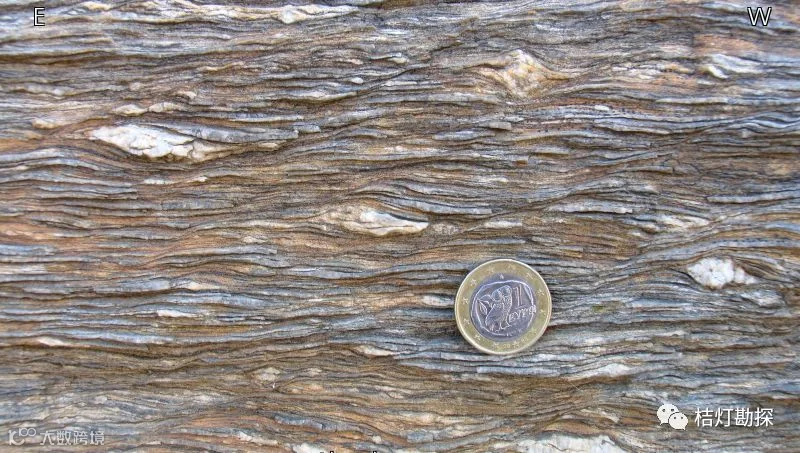

线理
视域宽度50cm，晚侏罗纪钙质片岩中发育的拉伸线理，
黄铁矿颗粒上可见清晰的方解石条纹。
28
直立褶皱
视域宽度25m，片麻岩中发育的褶皱。
29
紧闭褶皱
视域宽度10m，砂岩和千枚岩互层的紧闭褶皱，
轴面劈理呈收敛状。
30
收敛的轴面劈理
视域宽度1m，砂岩层和千枚岩互层的一个小背斜，
轴面劈理呈收敛状
31
尖棱褶皱
视域宽度5m，浅色砂岩和深色的千枚岩互层形成的尖棱褶皱。
32
平卧褶皱
视域宽度200m，上白垩统的钙质片岩和砂岩互层形成的平卧褶皱
