一、直观了解“V”字形法则的基本内容

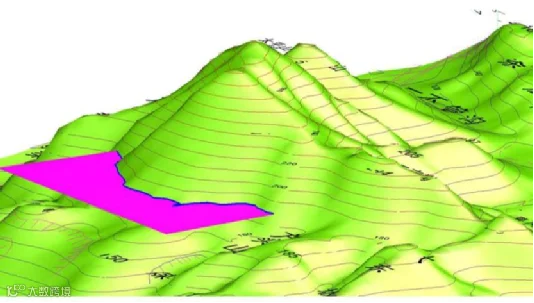

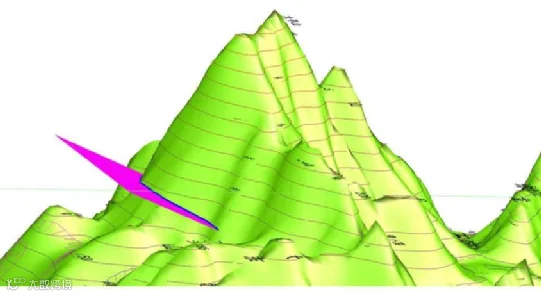

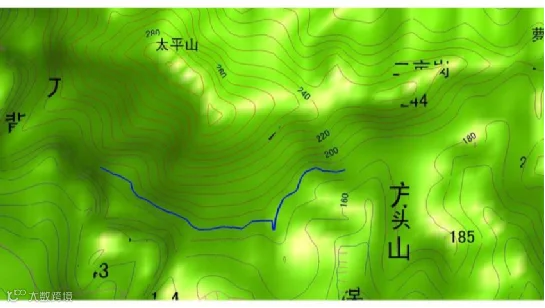

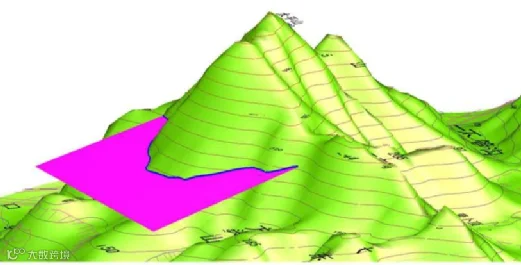

V字形法则：在山谷地区，倾斜产出的地质体和地质现象的界面（如岩层层面、断层面等）在地表的出露界线，在平面上近似V字形。地质填图时，根据地质界面的产状及其与地形之间的组合关系，在地形底图，上正确勾绘地质界线的方法，称V字形法则。
具体情况有：
①当地质体界面倾向与沟谷流水方向相同，但界面倾角小于谷底坡度时，则勾绘出的地质界线V字形尖端应指向沟谷上方，且与地形等高线相近；
②当地质体界面倾向与沟谷流水方向相同，但界面倾角大于谷底坡度时，则勾绘出的地质界线V字形尖端应指向沟谷的下方，且与地形等高线弯曲相反；
③当地质体界面倾向与沟谷流水方向相反时，无论界面倾角大小，其地质界线的V字形尖端总是指向沟谷的上方。
二、“V”字形法则的用途
1、判断岩层的倾向；
2、判断断层面的倾向；
3、判断矿体的倾向；
三、张立新总结的“V”字形法则

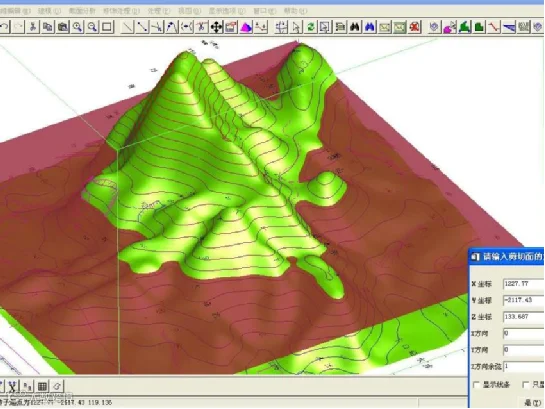

（1)水平岩层，水平岩层的产状与地形等高平行或重合，呈封闭的曲线。

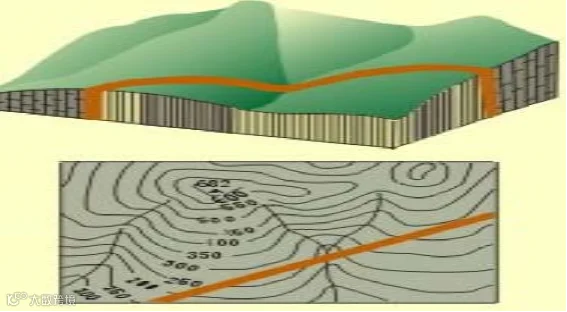

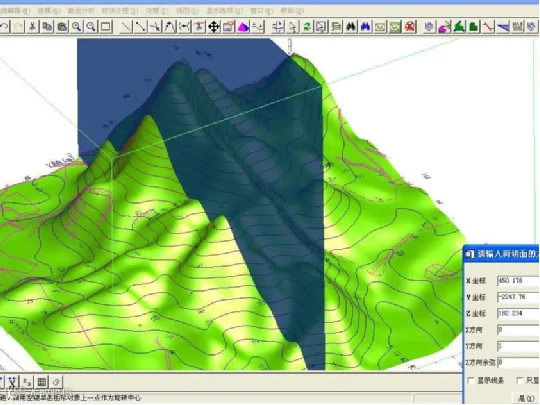

（2）直立岩层，直立岩层的地层界线不受地形的影响，呈直线沿岩层的走向延伸，并与地形等高线直交(一直线)。
（3）倾斜岩层有三种不同的情况：
岩层倾向与地形坡向相反时，地层界线的弯曲方向(“V”字形弯曲尖端)和地形等高线的弯曲方向相同，但地层界线的弯曲程度比地形等高线的弯曲度小。
岩层倾向与地形坡向相同，而且倾角小于地面坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相同，但地层界线的弯曲度比地形等高线的弯曲度大。
岩层倾向与地形坡向相同，而且倾角大于坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相反。
四、“V”字形法则的口诀
在岩层没有倒转的情况下
Ⅰ 岩层水平表现在地质图上面与等高线相似
Ⅱ 岩层直立在地质图上面体现为一直线
Ⅲ 岩层倾斜（比较复杂）分三种情况
①岩层倾向与地形线方向相反的时候，岩层界限与等高线弯曲方向相同，在沟谷时V字形尖端指向上游、在山脊时V字形尖端指向下游，弯曲度小于地形线的弯曲度
②当岩层倾向与坡向相同时即，且倾向角大于坡向时，此时岩层界限与坡向线相反，即沟谷时，V字形尖端指向下游，山脊时，v字形尖端指向上游。
③当岩层倾向与坡向同时，倾角小于坡角时，沟谷是v字形尖端则指向上游，在山脊时V字形尖端指向下游，弯曲度大于坡向线

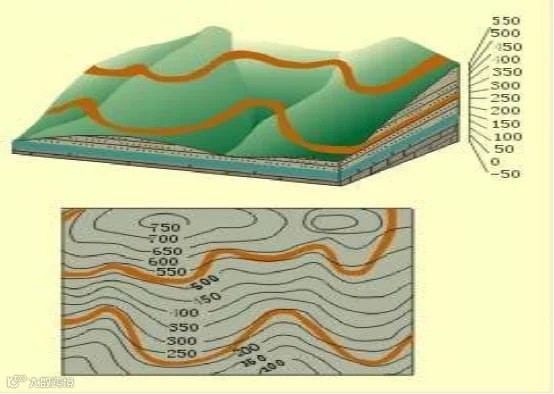

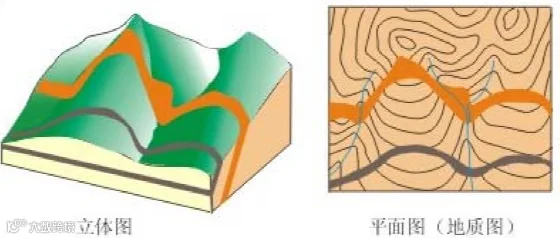

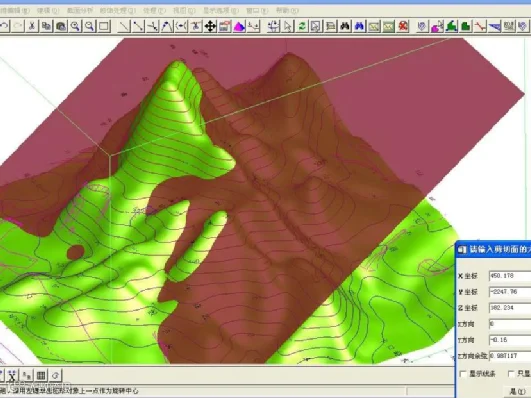

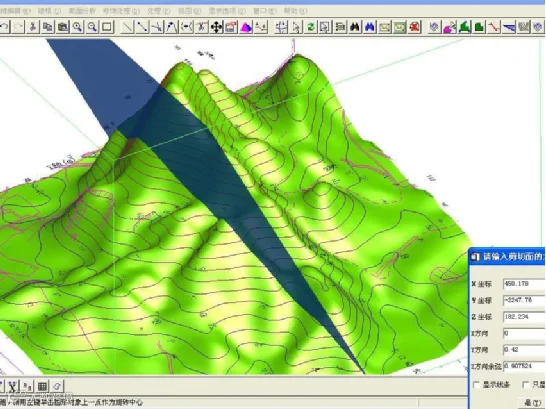

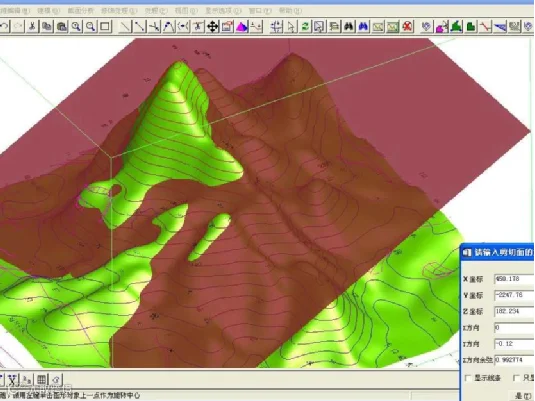

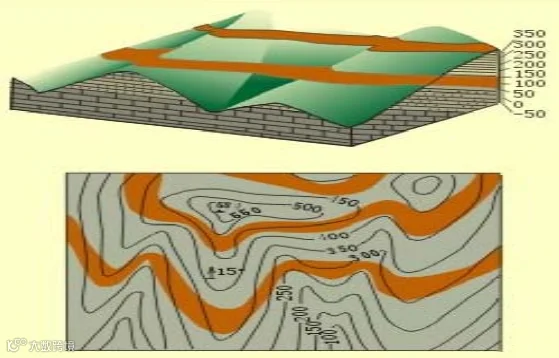

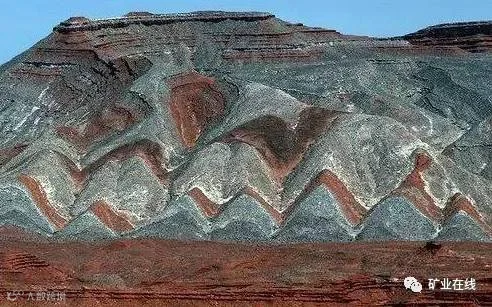

由于地表面一般为起伏不平的曲面，倾斜岩层的地质分界线在地表的露头也就变成了与等高线相交的曲线。当其穿过沟谷或山脊时，露头线均呈“V”字形态。根据岩层倾向与地面坡向的结合情况，“V”字形会有不同的表现：

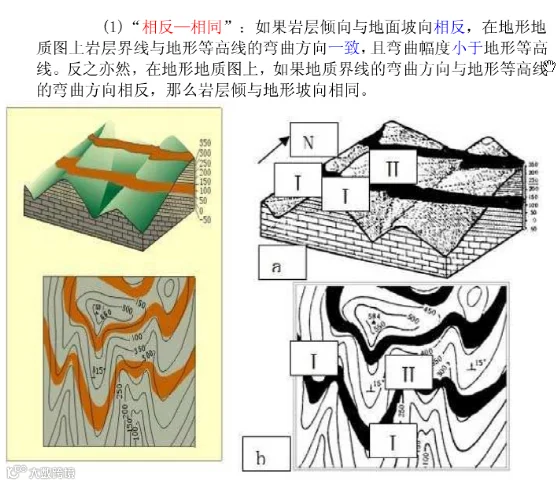

A：“相反相同”——即：岩层倾向与地面坡向相反，露头线与地形等高线呈相同方向弯曲，但露头线的弯曲度总比等高线的弯曲度要小。“V”字形露头线的尖端在沟谷处指向上游，在山脊处指向下坡。

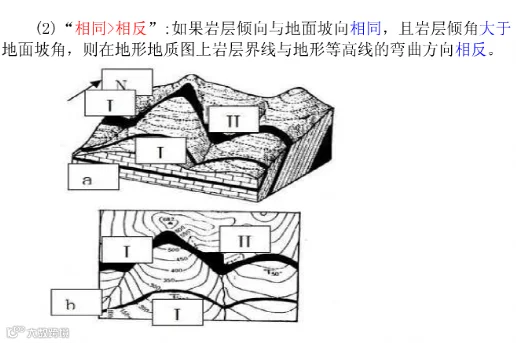

B：“相同相反”——即：岩层倾向与地面坡向相同，露头线与地形等高线呈相反方向弯曲。“V”字形露头线的尖端在沟谷处指向下游，在山脊处指向上坡。

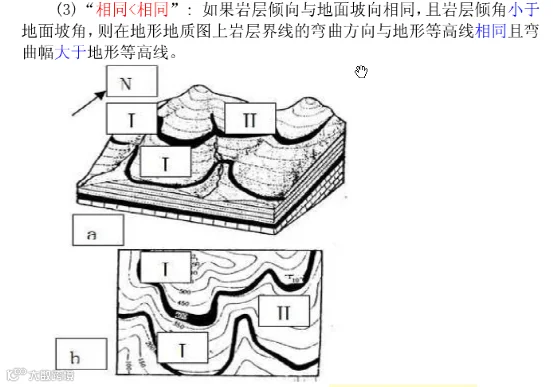

C：“相同小相同”——即：岩层倾向与地面坡向相同，岩层倾角小于地形坡角，露头线与地形等高线呈相同方向弯曲，但露头线的弯曲度总是大于等高线的弯曲度。“V”字形露头线的尖端在沟谷处指向上游，在山脊处指向下坡。
四、“V”字形法则的注意事项：
（1）岩层的走向与沟谷延伸方向向平行时，上述规则不适用；
（2）适用于大比例，中小比例反映不明显，因此很少用“V”字型法则来分析。

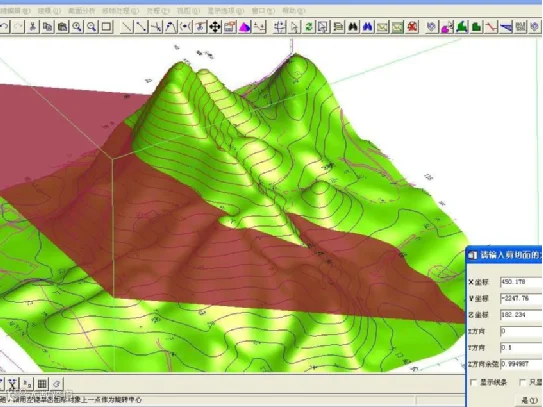

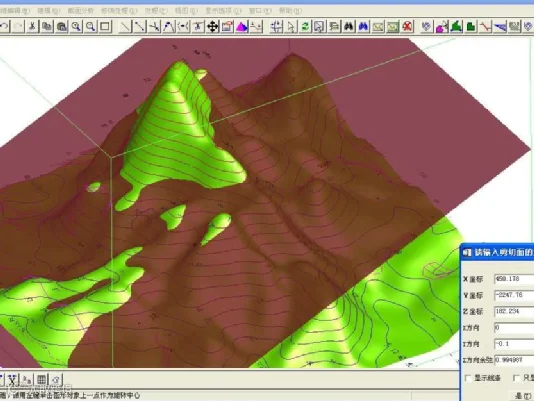

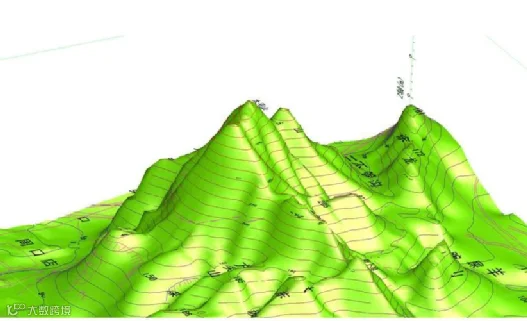

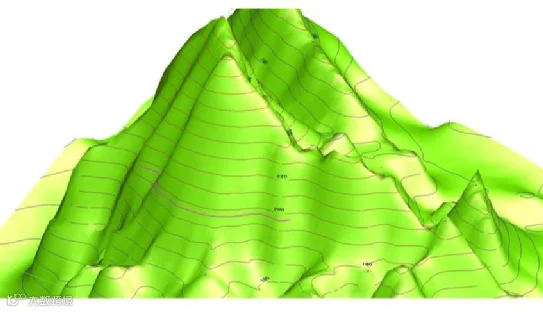

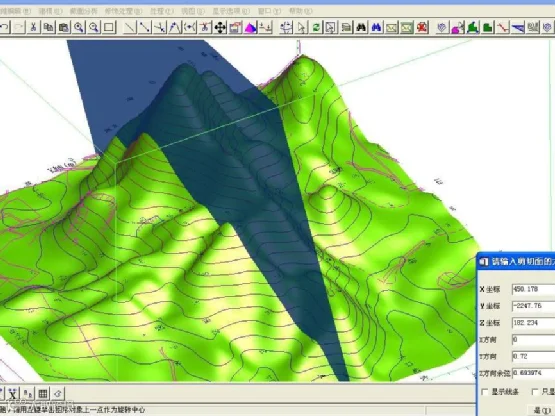

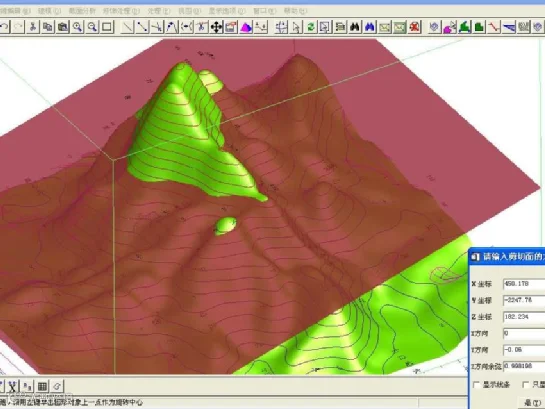

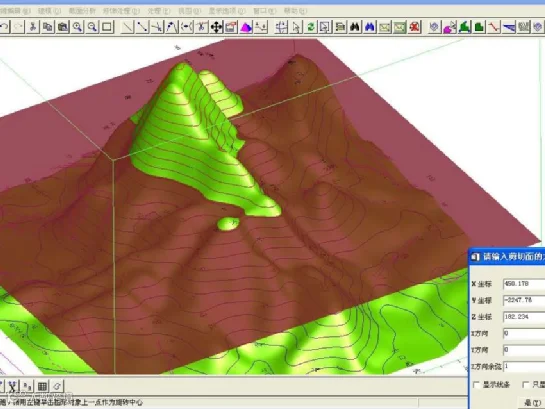

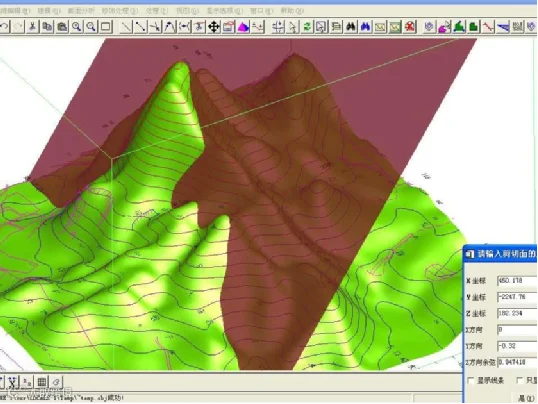

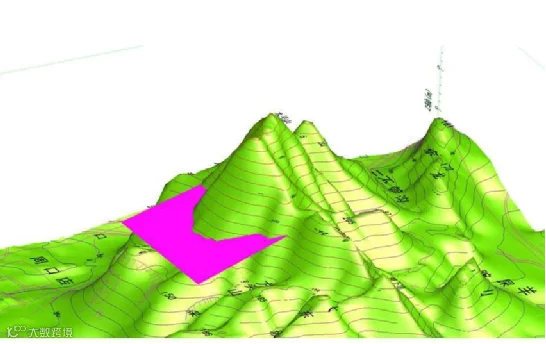

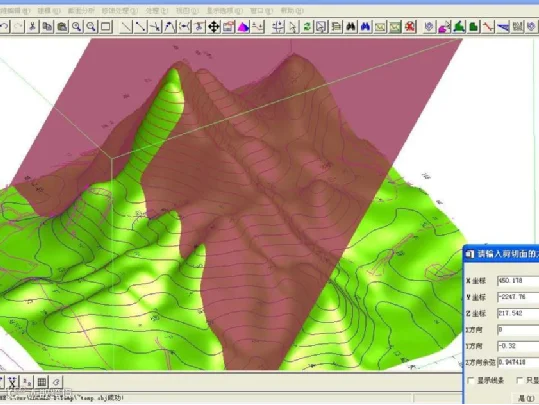

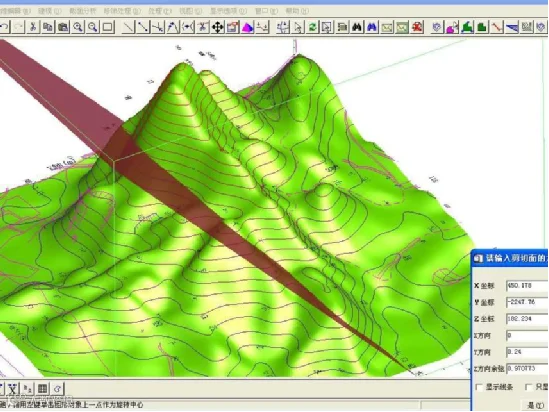

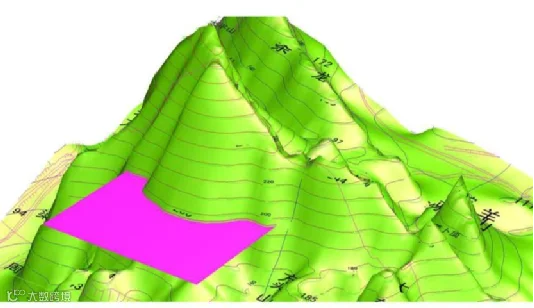

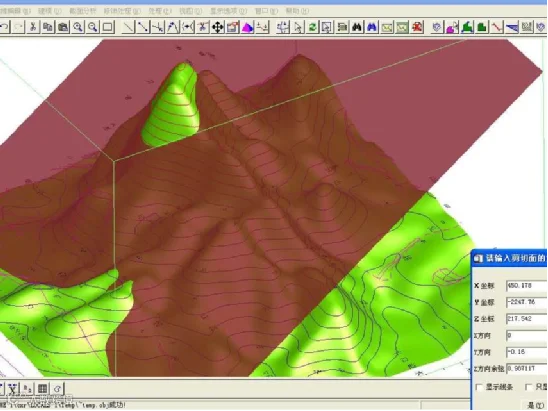

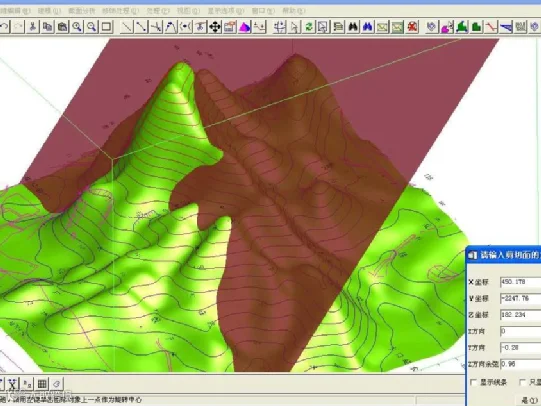

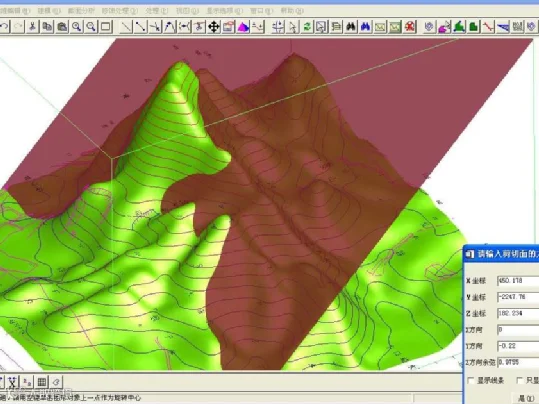

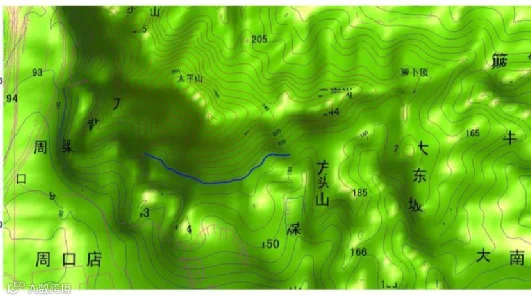

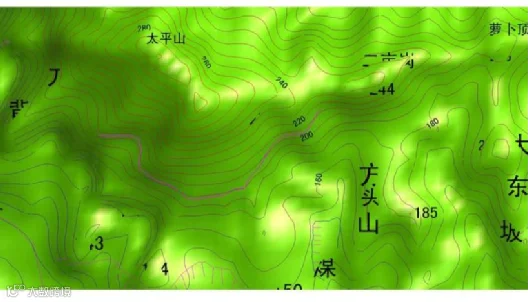

五、“V”字形法则举例：
