背景介绍：
操作经验表明，反应堆容器顶盖的控制棒驱动机构（CRDM）贯穿件中热套管会在西屋核蒸汽供应系统(NSSS)设备中随时间的推移发生磨损。这种磨损会对控制杆功能产生潜在影响。
激光扫描仪通常由单个技术人员手动递送并定位于顶盖下方。这种方法需要从顶盖下方多次进出，将激光扫描仪定位和重新置于指定的测量位置。如此一来不仅效率低下，还会导致技术人员职业辐射剂量增加，也大大提高了ALARA（合理可达尽量地低）计划的总体暴露剂量。
描述
西屋可压缩式热套管（专利申请中）的更换已被设计为从反应堆容器顶盖下方替换现有的热套管， 而不需要切开反应堆容器顶盖上方的Ω焊缝进行更换。西屋更换可压缩式热套管的更换（图2）旨在执行与原始热套管相同的设计功能（图1）。它拥有柔韧的上部法兰设计，可通过弹性压缩减少直径。在安装过程中，使用西屋专用工具压缩式热套管的凸缘区域，使得它可从反应堆容器顶盖下方插入并穿过顶盖贯穿件。

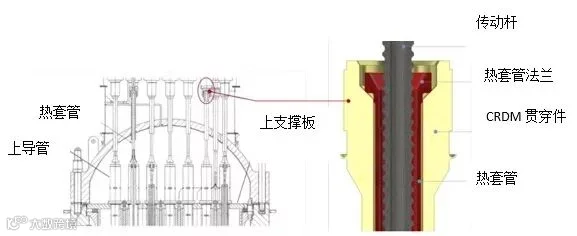

图1-原始热套管配置
图2-可压缩式热套管
优点
西屋可压缩式热套管的更换优点如下：
该套管的安装比其他套管更换办法更简单。与其他方法相比，例如切开反应堆容器顶盖上部的Ω焊缝，更换套管后将其重新焊接，可压缩式套管安装可大大缩短大修时间。
经分析，其使用寿命至少为10年。考虑到此类套管更换的便捷性，10年的更换可能会证明比从反应堆容器上部进行更换更为经济有效。
CRDM贯穿件端盖
西屋还提供经过验证的产品，即贯穿件端盖（图3），该产品可以解决在不活动的控制杆位置，位于贯穿件处的热套法兰的磨损问题。在完全或部分移除受磨损的热套管之后，贯穿件端盖，可以防止任何碎屑进入或离开贯穿件，减少贯穿件的剂量以及附着在反应堆冷却剂中的设备上。
CRDM可能不需要处于工作状态，因为它属于备用或位于部分长度驱动的位置。可以通过电站运行执照修订和相关的专项堆芯设计要求，有目的地退出执行功能。
图3-西屋贯穿件端盖
应急选项
可压缩式热套管的更换和贯穿件端盖硬件可作为大修前的应急计划的一部分限期采购，在热套管法兰磨损测量确定需要缓解措施时，减少潜在的维修响应时间。还应该在硬件更换时考虑工程鉴定工作。采购长交货期硬件和完成工程鉴定有助于提供合理水平的应急准备，并且能根据热套法兰磨损测量结果采取缓解措施，做到及时响应。
经验
西屋公司设计和制造的可压缩式热套管更换，已通过拆除现有套管（如有必要），取出上套管残余物及安装更换套管整个过程的产品演示。首次安装预计于2018年秋季完成。
