全文 1008 字，阅读时间 2 分钟
01
背景
西屋反应堆密封容器顶盖上的热电偶接管具有两个每次换料大修时都不得不拆卸的一回路压力边界密封件：上部和下部Conoseal®密封。每个接头均使用Conoseal（同心封环）金属密封件作为压力边界。
如果某一密封件在换料大修期间失效，则必须对系统减压并排空至密封高度以下。更换密封件后，必须重新填充系统并排气，这将使关键路径作业增加一天以上的时间，并显著增加了人体雷姆暴露的风险。
此外，日常维护中的磨损可能会使原来的Conoseal法兰退化到需要翻新的程度。
西屋堆芯出口热电偶接管组件（CETNA）取代了西屋反应堆密封容器上最初的Conoseal设计，从而消除了泄漏，并减少了人员剂量照射和封盖区域维护时间。
02
描述
CETNA取代了上部Conoseal接头，留下顶盖接管接合器，安装了一个新的密封外壳，该外壳使用下部Conoseal密封处的现有夹具。这就是CETNA安装过程中执行的一次性操作。
CETNA使用石墨密封件代替上部Conoseal密封，后者为密封件外壳和堆芯出口热电偶柱之间提供密封。
在安装新的壳体并重新安装并拉紧反应堆密封容器的顶盖之后，对CETNA部件的其余部分进行安装。
三种CETNA
法兰版本3（V3）——替换了西屋设计反应堆上的上部Conoseal密封，无需在常规拆卸和重新组装过程中拆卸下部Conoseal密封。
Canopy焊接密封件——替换了西屋设计反应堆上的上部Conoseal密封，并采用焊接的新型顶盖接管接合器，而取消了下部的Conoseal接头。这一版本的CETNA最适用于下部Conoseal密封渗漏的情况。
无Canopy密封焊接型——仅适用于西屋设计的新型更换反应堆密封容器顶盖。这款CETNA取代了上部Conoseal密封，完全就取消了下部Conoseal密封和canopy密封焊缝。这种设计在顶盖制造过程中就焊接到顶盖上。
03
优势
缩短组装时间达75％，减少辐照剂量达85％；
使用石墨密封件，这种密封在20多年间500多次一回路压力应用中得到证明是可靠的；
有完整的美国机械工程师协会（ASME）第三部分工程文档包；
法兰V3型 CETNA易于组装和安装：
（1）无需现场切割或焊接，与现有仪器接管匹配；
（2）可在不断开下部夹具的情况下卸下反应堆顶盖。
经验
自1986年以来，CETNA已在美国、欧洲和亚洲的60多座反应堆（超过220套CETNA）中安装，并具有卓越的性能记录。CETNA已在典型的电厂设计压力和温度下进行了严格且成功的测试，并经受了模拟地震和冷却液损失事故的考验。

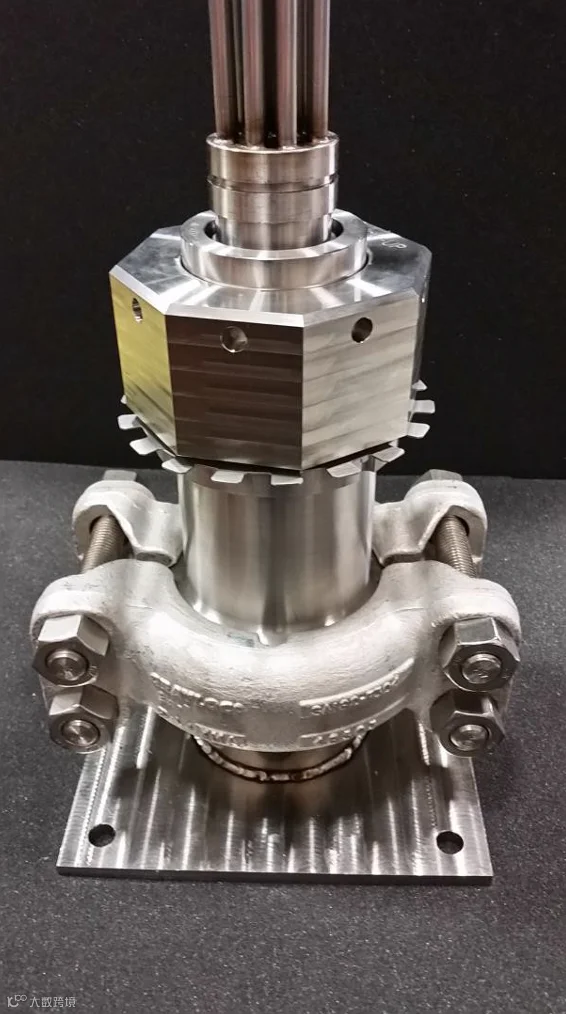

CETNA 实物模型
安装的CETNA
电脑辅助设计模型
CETNA
CETNA CAD
模型剖视图
CETNA是西屋电气公司的商标或注册商标。Conoseal是伊顿爱罗奎普公司的商标或注册商标。
