很多人问过我，为什么 PURPLERISE 一定要做自己的马钢剑条？

其实做一支剑条，远比看起来复杂。它不像护手盘、手柄、支架那样，结构相对清楚，标准也比较容易判断。剑条是一件很特殊的产品，它每天都在弯曲、撞击、回弹，也每天都在承受运动员最直接的力量反馈。

一支剑条好不好，不只是看它硬不硬，也不是只看它能不能通过某一次检测。真正重要的是，它能不能长期保持稳定的回弹，能不能在高强度训练之后依然保持手感，能不能在极限情况下尽可能安全地失效，能不能让运动员在训练和比赛中相信它，以及尽可能的批次一致性。

现在的FIE剑太贵了，国际经济环境不好，而便宜的剑，有时用几下就软 ，运动员很难和几年前一样，训练和比赛手感保持一致，而最重要的是，击剑是一个注意安全的比赛，本身，我们就是剑娃家长，这也是我们决定自研马氏体时效钢剑条的原因。

过去很多年，中国击剑剑条的生产有一个非常现实的生态。目前国内绝大多数击剑剑条，基本都来自江苏无锡和安徽芜湖一带。那里有熟练的工人，有完整的上下游，也有长期积累下来的生产经验。包括 PURPLERISE 早期的国产剑条，也来自这个产业带。中国击剑器材能够快速发展，能够让更多孩子和俱乐部用上价格合理的装备，离不开这些成熟供应链的贡献。

但是，当我们开始真正想做一支接近国际高水平的马钢剑条时，就发现传统产业带的能力虽然很强，但也有它的边界。

在过去的测试和用户反馈中，我们遇到过锻打过程中开裂的问题，也遇到过材料内部存在内伤的问题；有些剑条线槽不够直，装配时就会带来麻烦；还有一些剑条刚开始用还可以，但和进口高水平剑条相比，使用一段时间后更容易失去弹性，回弹稳定性下降得更快。

这些问题不一定每一支都会出现。我们可以换着工厂买，也可以一根一根挑，但只要我们想长期做品牌，就不能假装看不见。

后来我们慢慢意识到，剑条真正的核心，不只是“能不能做出来”，而是从原材料、锻造、热处理、线槽、剑根、剑尖、检测标准到实际使用反馈，能不能形成一套自己的体系。

所以，我们开始从原材料研发做起，并逐步把部分核心工艺转移到北京和河北。这样做不是为了脱离原来的产业带，而是为了把最影响品质稳定性的环节，尽可能掌握在自己手里。

因为如果核心工艺完全不在自己手里，品质就很难真正稳定。

还有一个原因，也很现实。

很多海外客户、教练和运动员，对中国剑的第一印象就是便宜，而且是非常便宜。但用上一周、两周很快就失去弹性；不仅很难和欧洲高端剑相比，最重要的是不能保证手感一致性，再看看乌克兰StM为我们的代工的普钢，回弹手感和马钢几乎一致。

我能理解这种看法。

过去中国击剑器材确实经历过一个以低成本、快速生产为主的阶段。这个阶段解决了“有没有”的问题，但没有真正解决“好不好、稳不稳、能不能被“专业运动员信任”的问题。

所以 PURPLERISE 做自研马钢，不是为了简单证明“我们也能做剑”，而是希望证明：中国品牌也可以从原材料开始做研发，也可以建立自己的热处理和检测体系，也可以用实验室数据证明产品，也可以一步一步进入国际击剑器材体系。

目前，我们的部分产品已经经过实验室检测，一些关键指标符合相关器材规则要求。 PURPLERISE 也已经成为 FIE 官方注册供应商。我们的剑条也已经被多个国家的协会、国青队、俱乐部和专业运动员认可并使用。

这些认可，对我们来说非常重要。

但我也必须诚实地说，“这不代表我们已经追上了所有国际顶级产品。”

我们现在只是证明了，中国品牌可以进入这个体系，可以被认真看待，可以不再只是低价和代工的代名词。但如果和欧洲最成熟的高端剑条相比，我们还有很多细节需要继续追赶。

比如，每一根剑条重量的一致性。比如，热处理温度和时间控制的准确性。比如，剑根位置能否做到更稳定、更耐用，同时又可以根据装配需要进行合理调整。比如，剑尖是否能避免因为加工缺陷导致的异常断裂。再比如，一支剑在最终断裂时，是否仍然能保持比较直的状态，而不是发生危险的变形。

这些都是非常细的地方，也是高品质剑条真正难的地方。

一支剑条做出来不难。难的是一批剑条都稳定。一批稳定也不够，难的是每一批都稳定。更难的是，它在不同运动员、不同训练强度、不同使用环境下，依然能保持接近一致的表现。

这就是为什么我们一直说，剑条最重要的不是单纯的硬度，而是回弹。

硬度是可以测出来的，但手感是运动员每天握在手里感受到的。好的剑条应该在弯曲后快速、稳定地回到原来的状态；应该在连续训练中保持一致的反馈；应该让运动员在进攻、防守、变线和处理剑感时，有清晰、可靠的控制感。

马氏体时效钢的价值，也正在这里。

它不是为了追求简单的“更硬”，而是在高强度的基础上，尽可能保持韧性、弹性和抗疲劳能力。对于击剑剑条来说，这些性能比单一参数更重要。

为了确认材料和工艺，我们并不是只靠内部经验判断。

在自研马钢剑条的过程中，检测已经成为我们每个批次固定的质量控制环节。每一批剑条出来后，我们都会对样品进行材料化学与力学性能分析，包括化学成分、显微硬度、金相组织和晶粒度等项目。

我们会关注剑条的不同关键位置，例如剑根附近、中部主弯曲区域，以及靠近剑尖的前段区域。我们之所以关注这些位置，是因为一支击剑剑条真正的风险，往往并不只在中间，而是在长期受力、反复弯曲和冲击集中的地方。

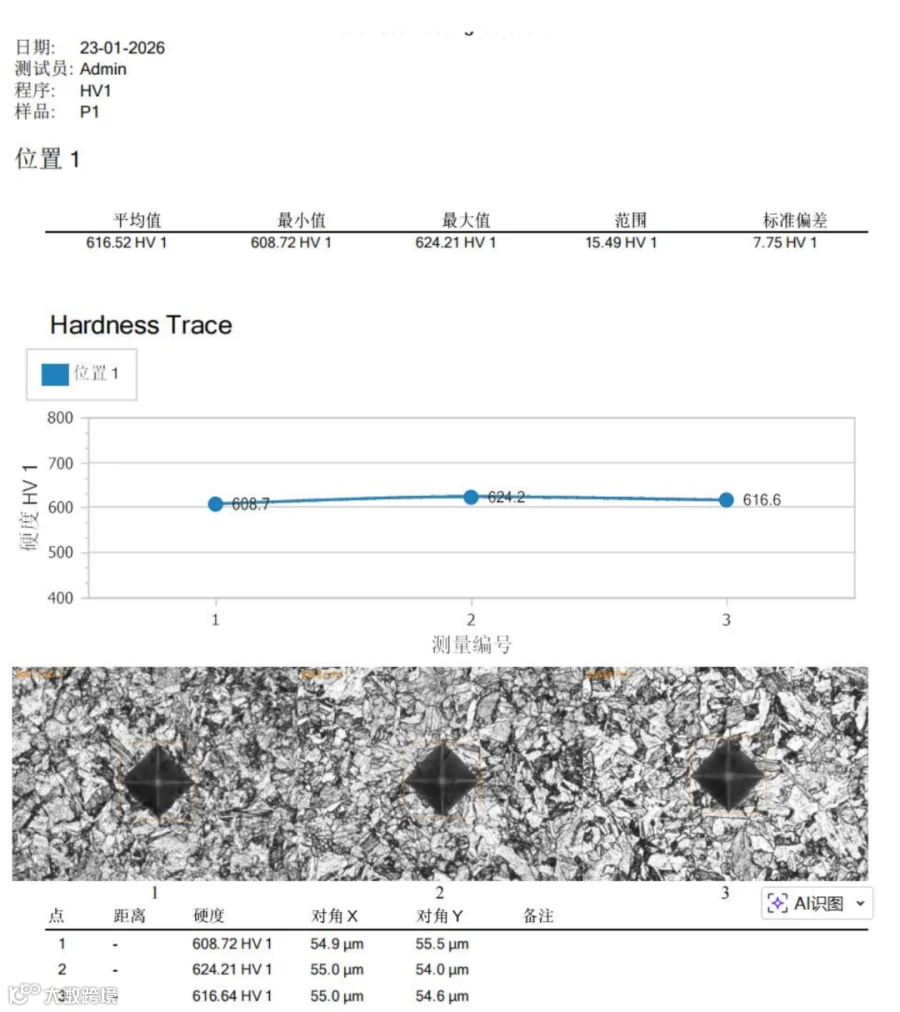

在我们其中一批自研马钢剑条样品的检测报告中，P1、P2、P3 三个位置的 HV1 显微硬度均在 600HV 以上，金相组织显示为均匀细密的板条马氏体，晶粒度等级也达到了较高水平。化学成分中，Ni、Co、Mo、Ti 等马氏体时效钢的关键元素，也符合我们设定的材料要求。

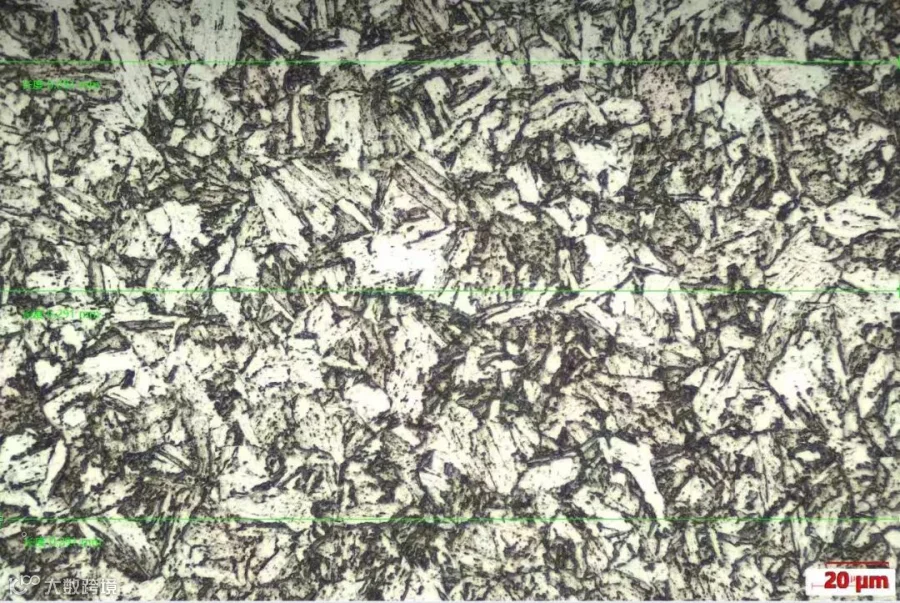

这张金相照片，对普通用户来说可能并不直观，但它代表了我们对材料内部结构的关注。因为剑条不是只看表面，很多真正影响寿命和性能的问题，都藏在材料内部。

硬度检测也一样。我们不是为了展示一个数字，而是为了确认一批产品的稳定性。品质不是一句口号，它应该可以被检测、被验证、被追溯。

这些数据不能代替长期使用反馈，也不能代表我们已经做到完美，但它至少说明一件事：我们不是凭感觉在做剑条，而是在用每个批次的检测、金相分析、破坏测试和实际使用反馈，一步一步建立自己的研发体系。

对 PURPLERISE 来说，检测报告不是宣传口号，而是生产和研发流程的一部分。它帮助我们知道每一批产品做到了哪里，也帮助我们继续发现问题、修正问题。

每一批剑条出来后，我们还会抽取约 3% 做破坏性检测。

破坏检测不是为了证明某一支剑有多强，而是为了确认这一批产品在极限受力和疲劳状态下的表现。击剑剑条每天都在弯曲、撞击和回弹，如果只看外观，是看不出真正问题的。

我们希望通过这种方式，尽量提前发现风险，而不是等到运动员在训练和比赛中发现问题。

在核心工艺上，我们也开始把热处理等关键环节逐步掌握在自己手里。因为同样的材料，不同的热处理，最后会得到完全不同的剑条。

热处理会影响硬度，也会影响韧性、回弹和疲劳寿命。温度差一点，时间差一点，最后的手感和寿命都可能不一样。

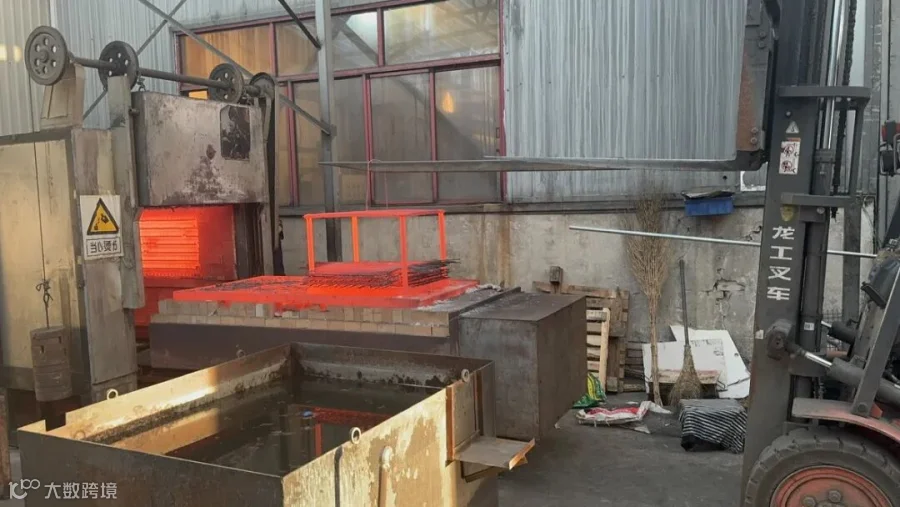

测试工艺期间的剑条退火

这就是马钢剑条最难的地方。

我们也吸收了来自东欧马钢之乡的技术经验。欧洲在马钢剑条上有非常深的积累，这一点我们必须尊重，也必须学习。但我们不是简单复制欧洲。亚洲运动员的训练环境、俱乐部使用习惯、价格承受能力和供应链情况，都和欧洲不完全一样。

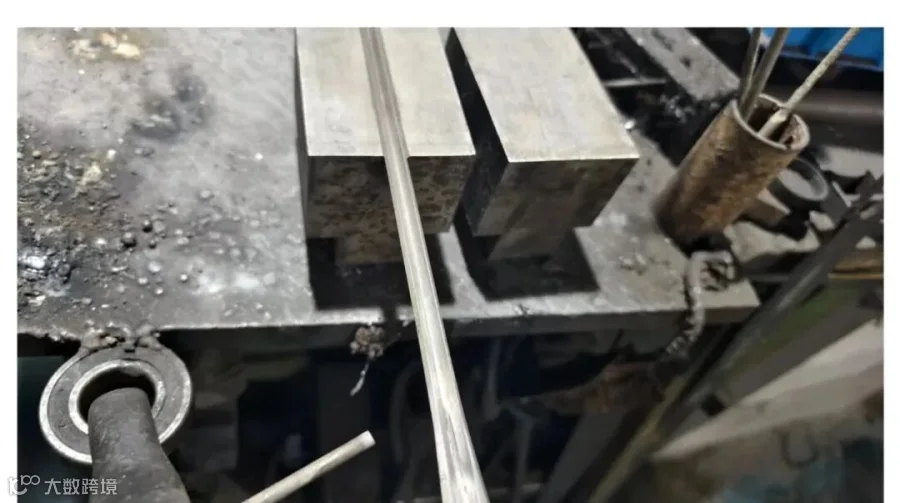

自有锻打模具

所以我们希望做的是，在成熟技术经验的基础上，结合中国制造和本土研发能力，做出真正适合亚洲市场的高品质剑条。

当然，很多朋友也会问我们一个很直接的问题：

既然你们说自己的剑条做得不错，为什么现在还不能在国内比赛使用？

这个问题，我们从来不回避。

目前，中国击剑协会官方网站公开的器材认证名录中，剑条相关认证企业数量有限。根据目前公开信息，现有部分认证企业是在早期认证窗口中取得认证，并顺延至今。对于新的品牌和新的自研产品来说，新的认证窗口尚未打开，因此即使我们已经做了大量研发、测试和检测，也不能直接进入国内 CFA 认证赛事体系。

所以，在 PURPLERISE 的官网和产品说明中，我们都会明确标注：我们的自研马钢剑条目前没有 CFA 认证，不适用于必须使用 CFA 认证器材的国内比赛。

我们敢于这样写，不是因为我们对产品没有信心，恰恰相反，是因为我们对产品有信心，也因为我们尊重用户的知情权。

如果一个产品还没有 CFA 认证，我们就应该告诉用户它没有。如果它适合训练、俱乐部使用、海外市场或非认证场景，我们也应该清楚说明。就像协会的文件中明确表示，国外生产的剑暂时不进行认证，我们也不会在进口的普钢上打上国产的logo，告诉用户可以使用。虽然这样会影响我们的收入，但我们觉得一切合规是成本最低的运营。最终是否选择，应该交给用户自己判断，而不是用模糊的表达让用户误解。

对 我们来说来说，认证是等待开放窗口，但品质追求不能停。

品质来自材料、工艺、检测和长期使用反馈。认证来自协会规则、检测流程和开放窗口。

我们会继续把产品做好，也会在认证窗口开放后，按照中国击剑协会的要求积极申请认证。在那之前，我们不会回避现状，也不会夸大宣传。

我们希望用户选择 PURPLERISE，是因为他们清楚知道自己买到的是什么，知道它的优点，也知道它目前的适用边界。

这也是我们做品牌最基本的态度。

除了剑条本身，我们也越来越意识到，击剑装备不是单一产品，而是一套生态。

一支剑的表现，不只取决于剑条。剑头、弹簧、螺丝、导电结构、手线、护手盘、手柄、装配方式，都会影响最终的使用体验。

所以我们在做马钢剑条的同时，也在努力完善包括弹簧、螺丝等产品，它关系到导电稳定性、耐磨性和维护体验。一支好剑，不应该只是剑条好，而应该从剑条到剑头，从配件到装配，都有稳定的整体表现。

这也是 PURPLERISE 想做的事情。

我们不想只卖一根剑条。我们更想给运动员和俱乐部提供一套稳定、可靠、可持续使用的击剑装备解决方案。

过去几年，我们也遇到过一些很典型的声音。比如北京一位花剑家长，在没有我们购买记录的情况下，长期在不同社群里评价我们的产品，说我们的剑价格高、质量差、容易白灯。他说我们700元一根成本FIE剑卖到了1300，宣传我们是黑心商家，剑一用就白灯，质量极差。且不说700的价格成本是怎么来的，但就进口关税进口增值税就已经超过了21%，还不算国内销售的增值税以及国际运费。最开始听到这些声音，我们当然也会生气，也想过用更直接的方式回应。

后来我们才知道，对方并不是普通消费者，背后也有相关产品和渠道的利益关系。虽然我们不认可这种竞争方式，但后来我们慢慢想明白了，做品牌最重要的不是赢一场争论，而是把产品做好。很多批评不一定公平，但它们确实一直提醒我们：不能自满，不能只看自己取得的成绩，也不能因为已经得到了一些国际认可，就忽略那些还需要继续追赶的细节，毕竟，黑粉，也是粉。你总不能和他去吵：白灯你清理剑头了么？你安装到位了么？精力是宝贵的，要放在重要的事情上。

一个产品的完善，它需要时间，需要测试，需要犯错，也需要不断改进。我们现在取得了一些阶段性的成绩，有实验室数据，有 FIE 官方注册供应商身份，也有多个国家协会、国青队、俱乐部和运动员的认可。

但这些都只是开始。

我们距离真正成熟的国际一线产品，还有很多细节要追赶。重量一致性、热处理精度、剑根处理、剑尖寿命、断裂后的安全状态、批次稳定性，这些都是我们正在继续优化的方向。

我们不想把话说得太满。

中国品牌要获得国际市场的尊重，不是靠一句“我们已经很好了”，而是靠一批又一批产品的稳定表现，靠一次又一次真实训练和比赛中的反馈，靠不断面对问题、解决问题，例如，剑根能很好的掰动，剑尖不因为加工问题断，回弹准，金相的颗粒度能不能做到12级以上，这些细节是需要长期投入精力不停的优化。

过去，很多人说中国剑便宜。未来，我们希望更多人说，中国剑也可以稳定、专业、值得信任且价格厚道。

这就是 紫祥兴 为什么要自研马钢剑条。

不是为了讲一个故事，而是为了真正把这件事做好。
