本文以无线接入网为线索，梳理一下无线侧接入网+承载网+核心网的架构，主讲无线接入网，浅析承载网和核心网，帮助大家更深入的了解5G，也帮助新手更好的入门。

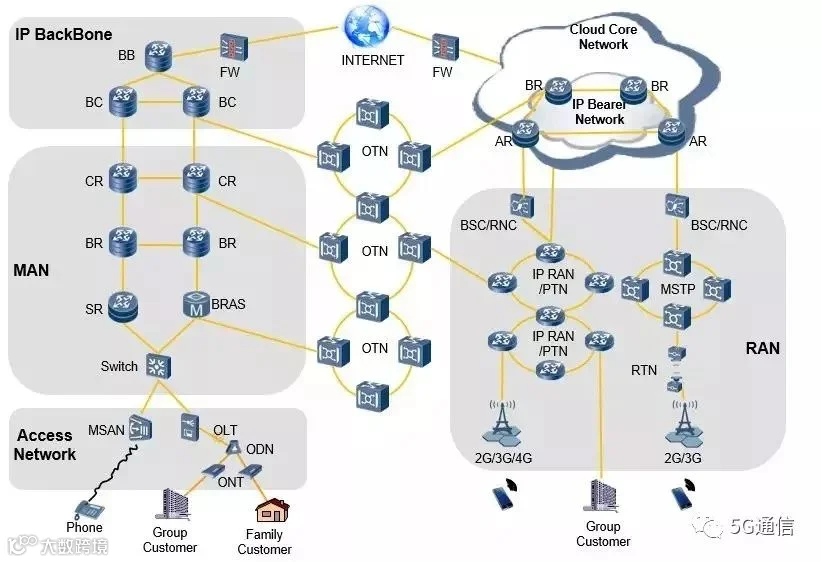

在我们正式讲解之前，首先通过这张网络简图帮助大家了解全网的网络架构，以便可以对后面每一块网络细节的理解有所帮助。
这张图分为左右两部分，右边为无线侧网络架构，左边为固定侧网络架构。
无线侧：手机或者集团客户通过基站接入到无线接入网，在接入网侧可以通过RTN或者IPRAN或者PTN解决方案来解决，将信号传递给BSC/RNC。在将信号传递给核心网，其中核心网内部的网元通过IP承载网来承载。
固网侧：家客和集客通过接入网接入，接入网主要是GPON，包括ONT、ODN、OLT。信号从接入网出来后进入城域网，城域网又可以分为接入层、汇聚层和核心层。BRAS为城域网的入口，主要作用是认证、鉴定、计费。信号从城域网走出来后到达骨干网，在骨干网处，又可以分为接入层和核心层。其中，移动叫CMNET、电信叫169、联通叫163。
固网侧和无线侧之间可以通过光纤进行传递，远距离传递主要是有波分产品来承担，波分产品主要是通过WDM+SDH的升级版来实现对大量信号的承载，OTN是一种信号封装协议，通过这种信号封装可以更好的在波分系统中传递。
最后信号要通过防火墙到达INTERNET，防火墙主要就是一个NAT，来实现一个地址的转换。这就是整个网络的架构。
看完宏观的架构，让我们深入进每个部分，去深入解读一下吧。

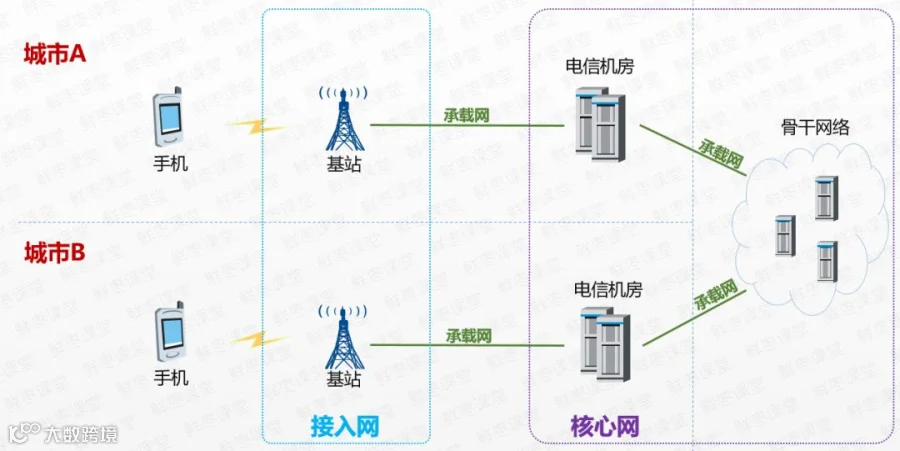

首先大家看一下这个简化版的移动通信架构图：
无线接入网，也就是通常所说的RAN（Radio Access Network）。
简单地讲，就是把所有的手机终端，都接入到通信网络中的网络。
大家耳熟能详的基站（BaseStation），就是属于无线接入网（RAN）。

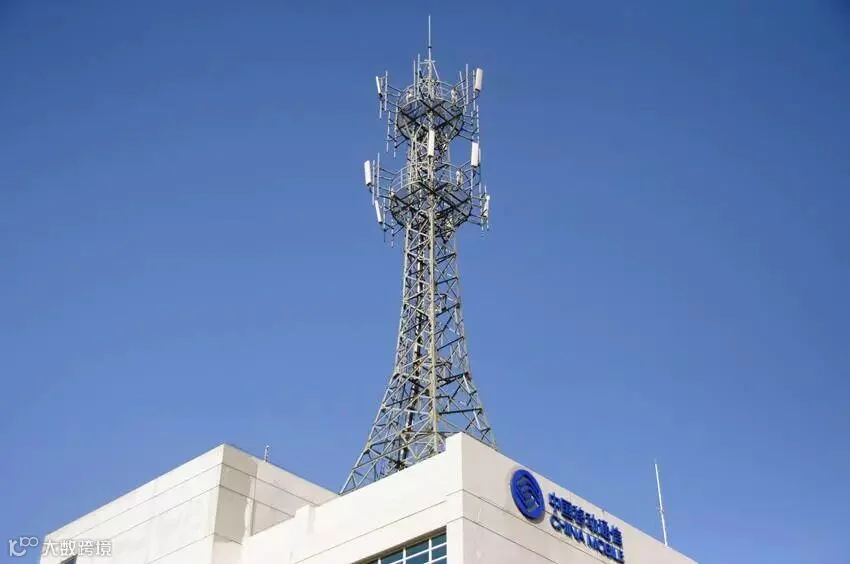

无线基站
虽然我们从1G开始，历经2G、3G，一路走到4G，号称是技术飞速演进，但整个通信网络的逻辑架构，一直都是：手机→接入网→承载网→核心网→承载网→接入网→手机。

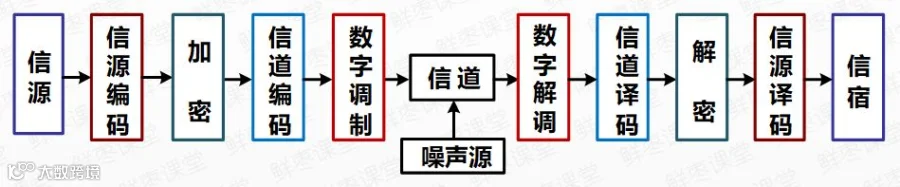

通信过程的本质，就是编码解码、调制解调、加密解密。
要做的事情就这么多，各种设备各司其职，完成这些事情。
通信标准更新换代，无非是设备改个名字，或者挪个位置，功能本质并没有变化。
基站系统，乃至整个无线接入网系统，亦是如此。

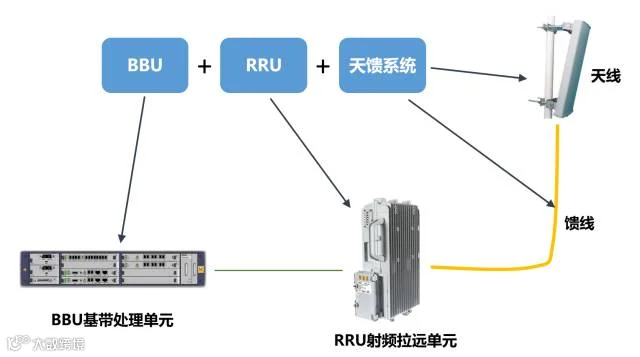

一个基站，通常包括BBU（主要负责信号调制）、RRU（主要负责射频处理），馈线（连接RRU和天线），天线（主要负责线缆上导行波和空气中空间波之间的转换）。

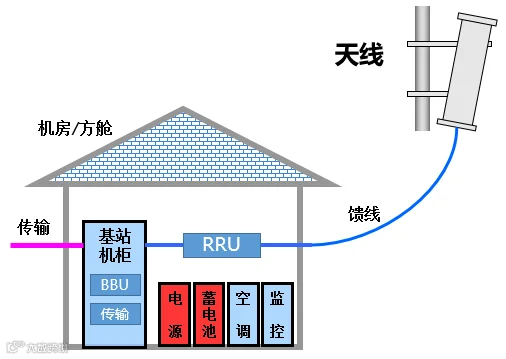

基站的组成部分
在最早期的时候，BBU，RRU和供电单元等设备，是打包塞在一个柜子或一个机房里的。

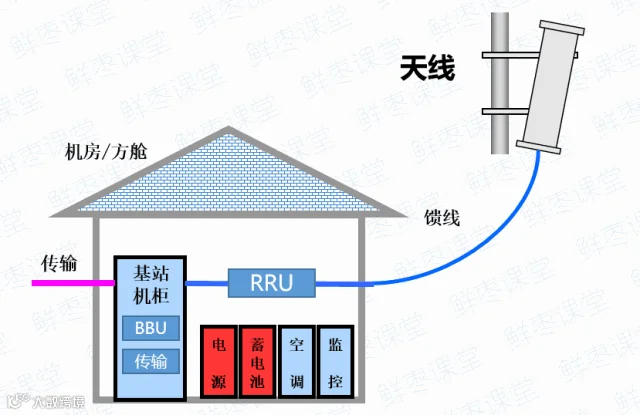

基站一体化
后来，慢慢开始发生变化。
怎么变化呢？通信砖家们把它们拆分了。

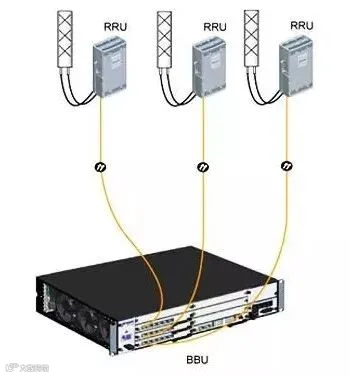

首先，就是把RRU和BBU先给拆分了。

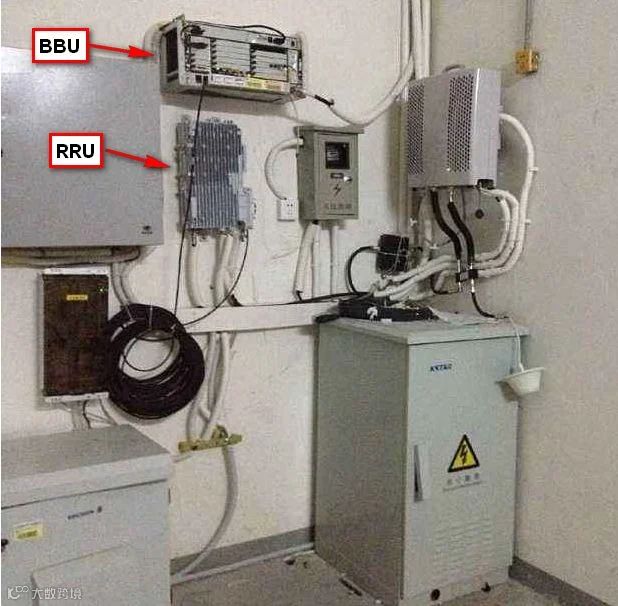

硬件上不再放在一起，RRU通常会挂在机房的墙上。
BBU有时候挂墙，不过大部分时候是在机柜里。

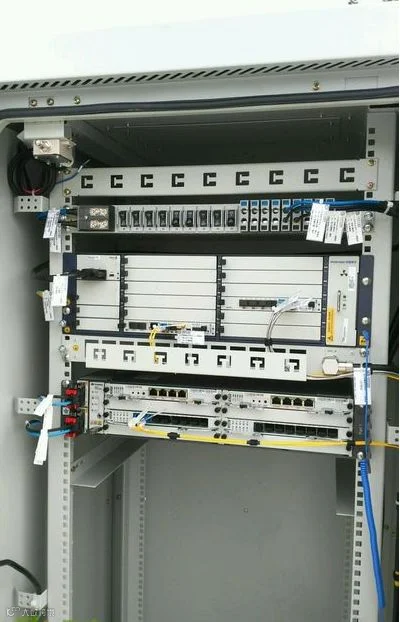

机柜里的BBU
再到后来，RRU不再放在室内，而是被搬到了天线的身边（所谓的“RRU拉远”），也就是分布式基站DBS3900，我们的余承东总裁当年在圣无线的时候就是负责这方面变革的专家，该产品一出解决了欧洲运营商的刚需，为打开欧洲市场立下了汗马功劳。

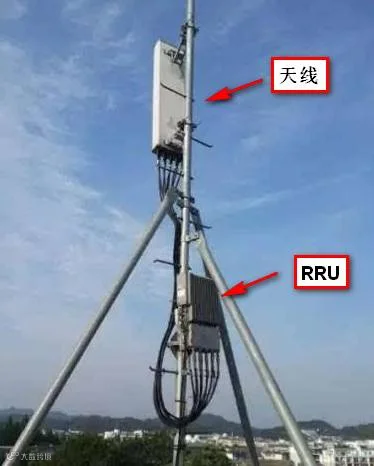

天线+RRU
这样，我们的RAN就变成了D-RAN，也就是Distributed RAN（分布式无线接入网）。
这样做有什么好处呢？
一方面，大大缩短了RRU和天线之间馈线的长度，可以减少信号损耗，也可以降低馈线的成本。
另一方面，可以让网络规划更加灵活。毕竟RRU加天线比较小，想怎么放，就怎么放。
说到这里，请大家注意：通信网络的发展演进，无非就是两个驱动力，一是为了更高的性能，二是为了更低的成本。
有时候成本比性能更加重要，如果一项技术需要花很多钱，但是带来的回报少于付出，它就很难获得广泛应用。
RAN的演进，一定程度上就是成本压力带来的结果。
在D-RAN的架构下，运营商仍然要承担非常巨大的成本。因为为了摆放BBU和相关的配套设备（电源、空调等），运营商还是需要租赁和建设很多的室内机房或方舱。

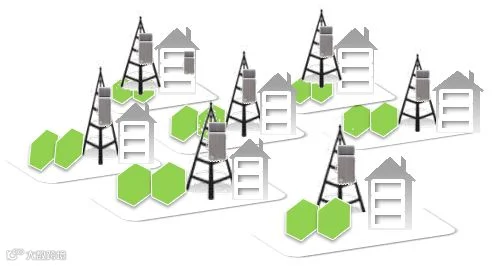

大量的机房=大量的成本
于是，运营商就想出了C-RAN这个解决方案。
C-RAN，意思是Centralized RAN，集中化无线接入网。这个C，不仅代表集中化，还代表了别的意思：
