地质薄片或岩相分析载玻片样品架是专门设计用于把地质薄片牢靠地固定在岩相分析载玻片上，然后通过SEM、EPMA或特制的矿物分析仪进行成像和分析。它们主要用于地质学、矿物学和岩相学领域中的SEM/EDS成像和分析。薄片支架与28x48mm、27x46mm、26x46mm和25x45mm尺寸的岩相分析载玻片兼容。我们目前提供两大类的地质薄片支架: 带S形夹的地质薄片和载玻片支架、带有参考边(靠山)的地质薄片支架。
一. 带S形夹的地质薄片和载玻片支架
通用薄片支架与最流行的尺寸为28x48mm的岩相分析载玻片兼容，它们通常用于SEM/EDS样品分析工作。
带S形夹的岩相分析载玻片支架由一个或多个48x28x1mm的工位组成，带有狭缝和凹槽以便于使用镊子放置或夹取载玻片上的地质薄片。岩相分析载玻片由两个小S形夹牢牢固定在边缘。由于两侧开放的设计，也可装夹非标或尺寸不大于50x75mm的较大载玻片。有三种可选用的地质薄片和岩相分析载玻片支架：

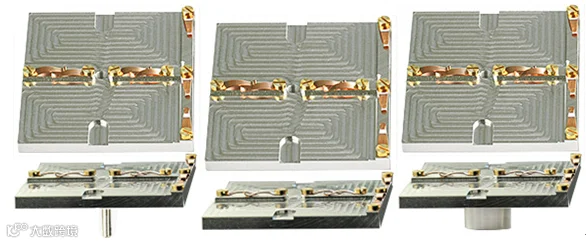

· G0通用薄片及载玻片支架，可放单个载玻片：

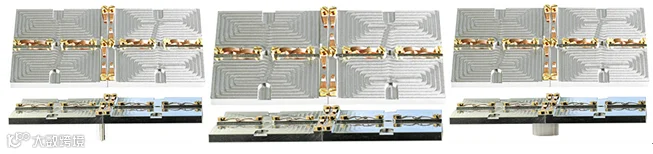

· G2.0通用薄片及载玻片支架，可放两个载玻片：
· G4.0通用薄片及载玻片支架，可放四个载玻片：
二. 带有顶部参考边(靠山)的地质岩相薄片支架
在用于岩相分析载玻片的靠山型支架中 ，载玻片被推到顶部参考边缘，以便获得特定的高度（恒高）。这类支架可用于SEM/EDS, SEM/WDS以及EPMA样品分析工作，它们与规格45x 30mm至48x28mm的岩相分析载玻片兼容。
岩相分析载玻片需要从侧面装载，并采用弹簧将其推到参考靠山边缘；它们由弹簧张力固定。支架开口40mm宽。用于岩相分析载玻片上地质薄片的参考支架有两种型号:

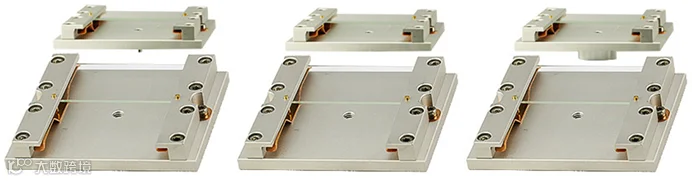

· RG2双岩相分析载玻片顶部参考支架，可放两个48x28mm载玻片：
· RG4四岩相分析载玻片顶部参考支架，可放四个48x28mm载玻片：
所有岩相分析载玻片薄片样品架分别都有3.2mm标准钉（桩，用于FEI）、M4螺纹孔（用于HITACHI）或Ø14mm样品台（用于JEOL SEM 14mm连接的样品台）共3种适配规格。

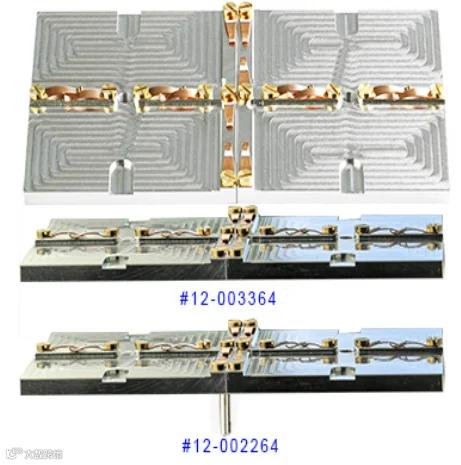

注：用于ZEISS电镜时，需同时采购适配器。比如采购12-003364 G4.0，本身是用于HITACHI电镜M4螺纹连接方式的，如果要将其用于ZEISS电镜的燕尾连接方式，则必须同时采购11-000125转接适配器(见下图)，即购买“12-003364 + 11-000125”组合，它将适合蔡司电镜应用。

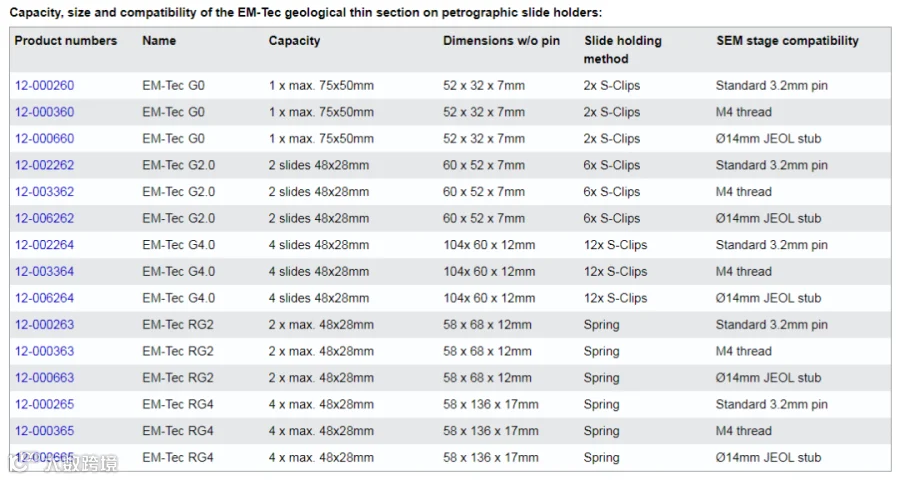

请根据不同的应用在上表中选择合适的产品编号。
