国家标准 |《水泥中石膏掺量评估方法》—GB/T 45777-2025
实施日期：2026年1月1日

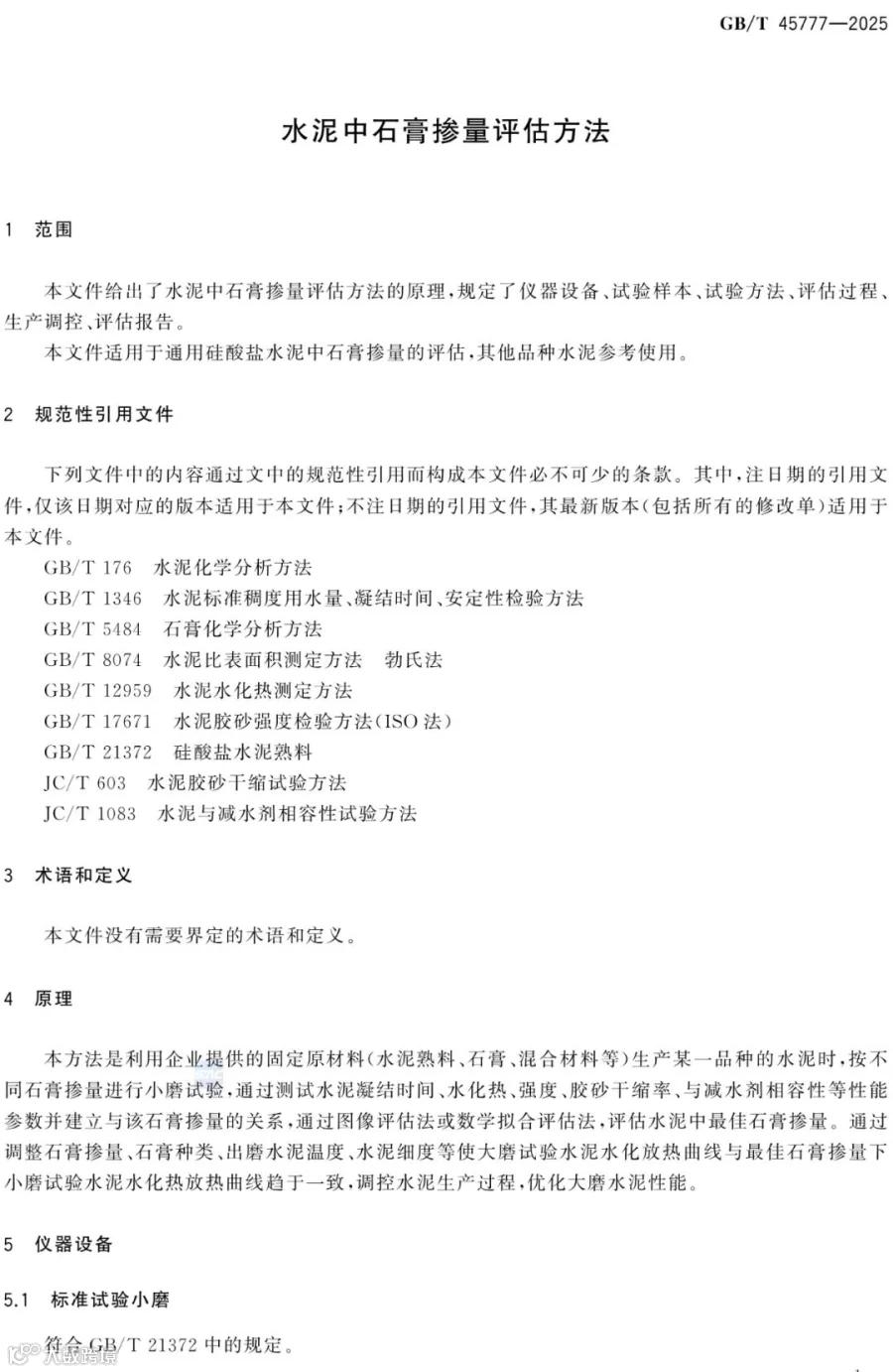

1 范围
本文件给出了水泥中石膏掺量评估方法的原理,规定了仪器设备、试验样本、试验方法、评估过程生产调控、评估报告。
本文件适用于通用硅酸盐水泥中石膏掺量的评估,其他品种水泥参考使用
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T176水泥化学分析方法
GB/T 1346水泥标准稠度用水量、凝结时间、安定性检验方法
GB/T 5484石膏化学分析方法
GB/T 8074水泥比表面积测定方法勃氏法
GB/T 12959水泥水化热测定方法
GB/T 17671水泥胶砂强度检验方法(ISO法)
GB/T21372 硅酸盐水泥熟料
JC/T603水泥胶砂干缩试验方法
JC/T1083水泥与减水剂相容性试验方法
3 术语和定义
本文件没有需要界定的术语和定义
4 原 理

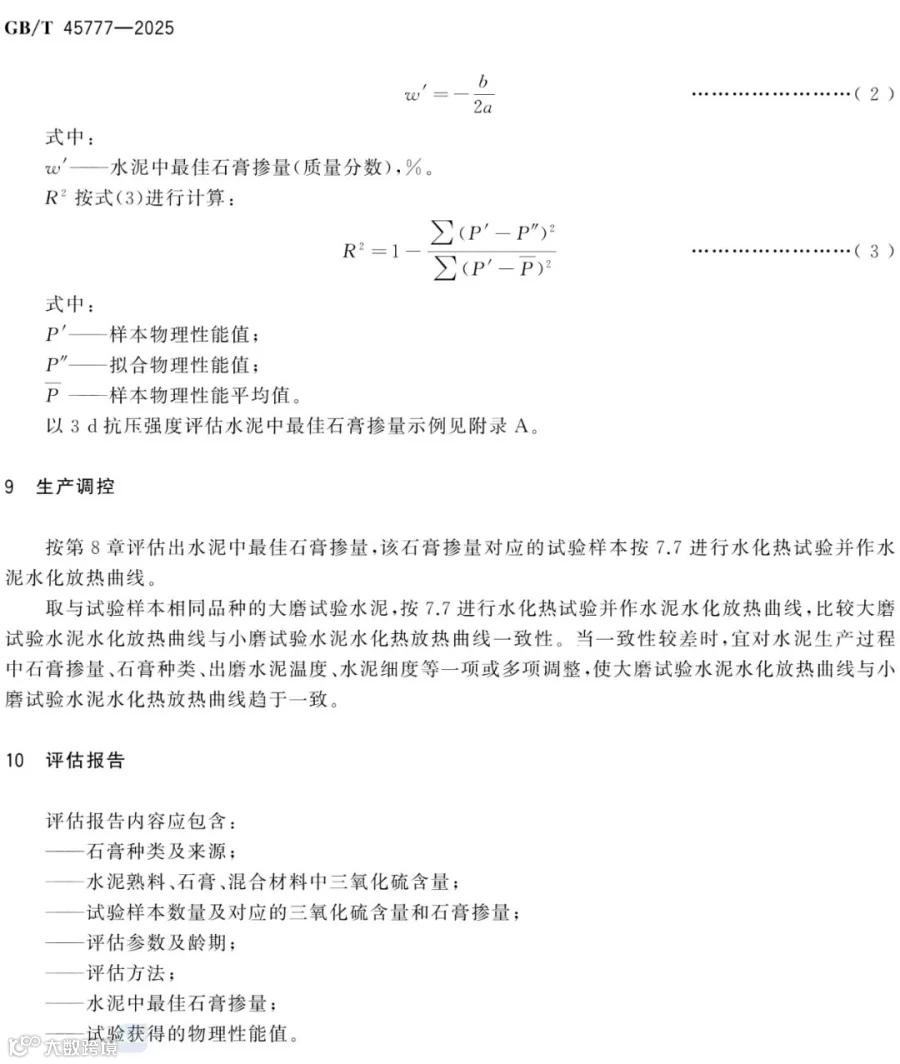

本方法是利用企业提供的固定原材料(水泥熟料、石膏、混合材料等)生产某一品种的水泥时,按不同石膏掺量进行小磨试验,通过测试水泥凝结时间、水化热、强度、胶砂干缩率,与减水剂相容性等性能参数并建立与该石膏掺量的关系,通过图像评估法或数学拟合评估法,评估水泥中最佳石膏掺量。通过调整石膏掺量、石膏种类、出水泥温度、水泥细度等使大磨试验水泥水化放热曲线与最佳石膏掺量下小磨试验水泥水化热放热曲线趋于一致,调控水泥生产过程,优化大水泥性能。
GB/T 45777-2025《水泥中石膏掺量评估方法》将于 2026 年 1 月 1 日起正式实施。该标准首次系统给出了“小磨试验 → 数据建模 → 大磨验证”的石膏掺量优化路线图，为企业提供了科学、可复现、可审计的技术依据，也为水泥行业“双碳”背景下的节能降耗与品质提升注入新动能。
▼标准亮点 60 秒速览
1、适用范围：通用硅酸盐水泥，其他品种可参照。

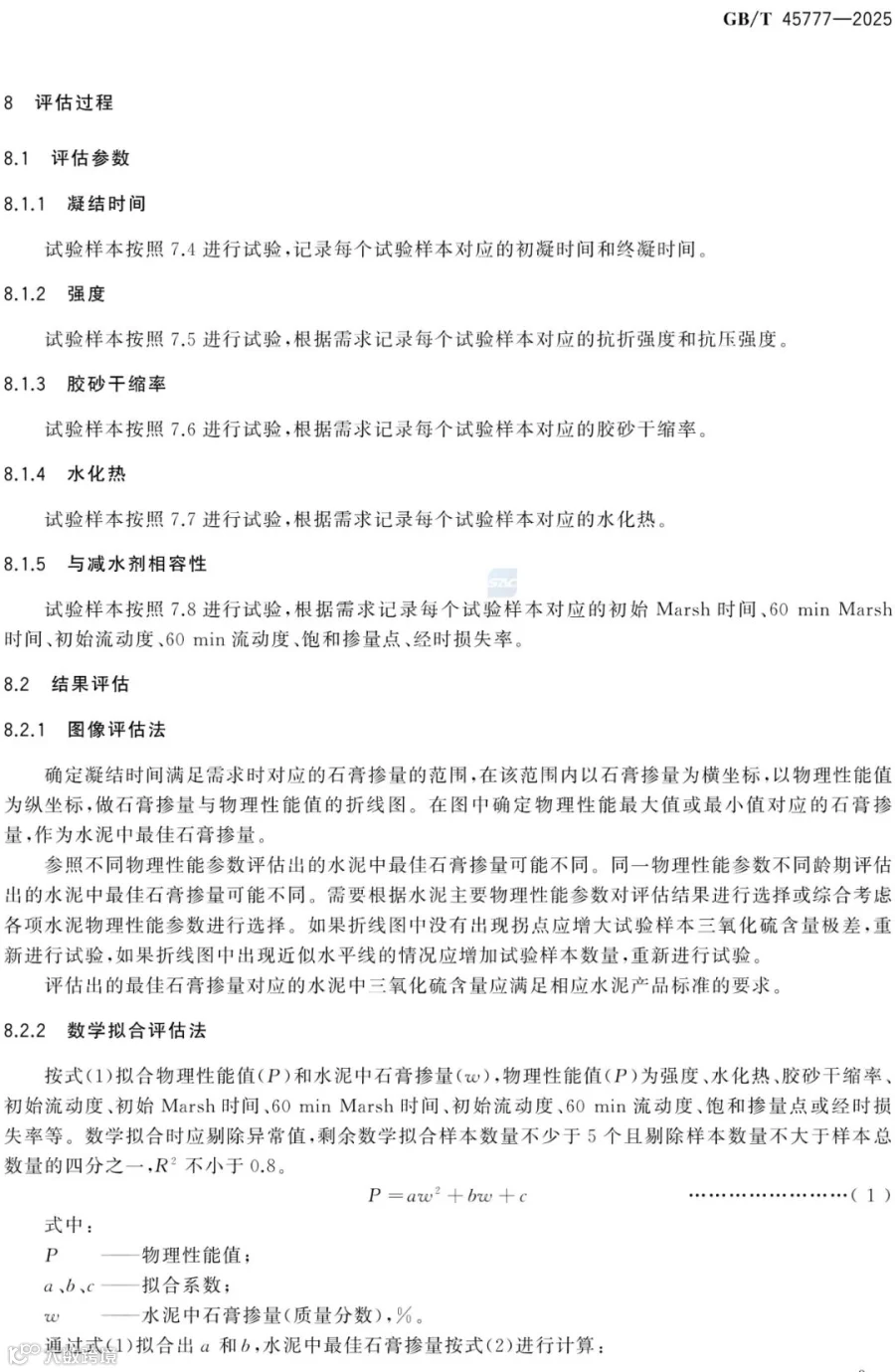

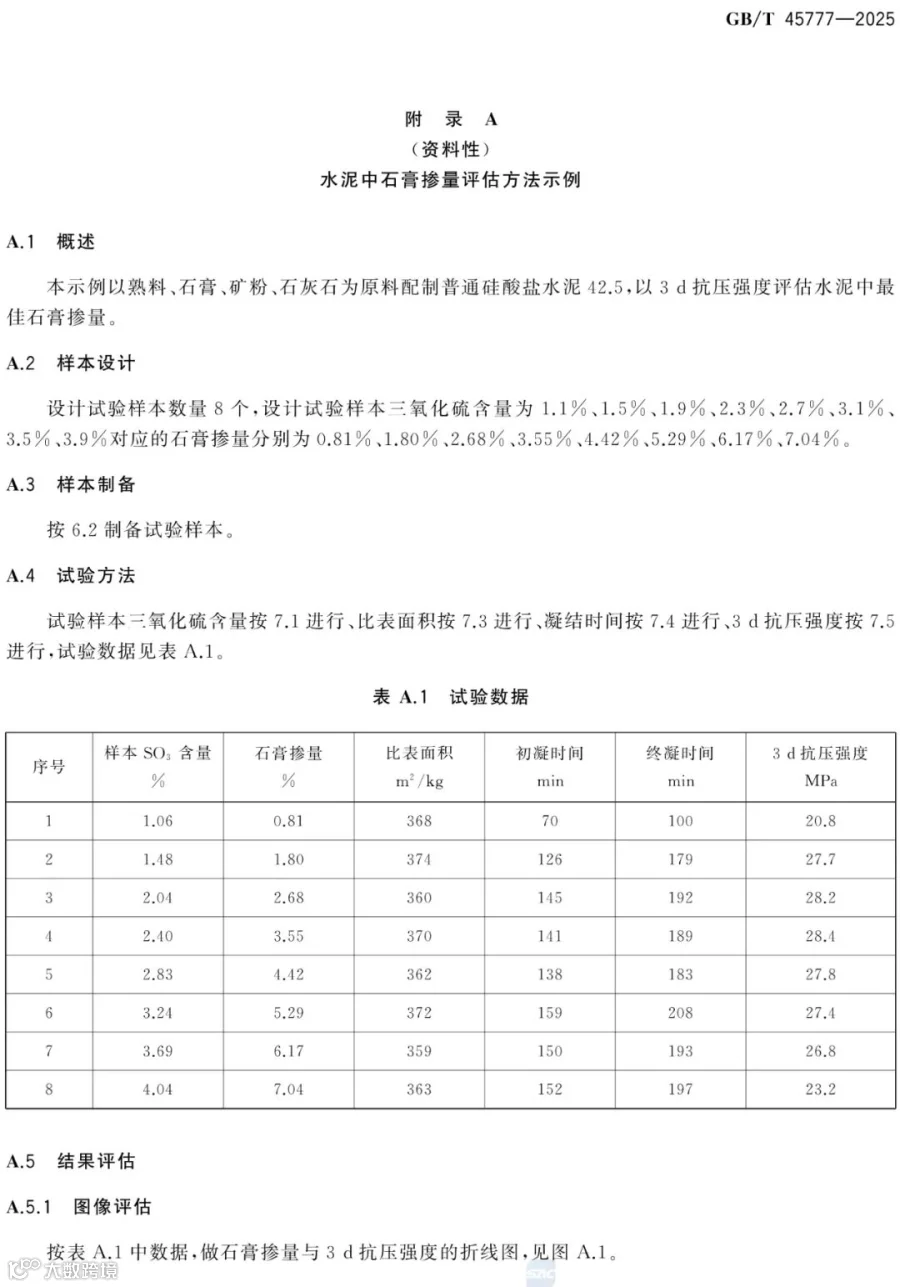

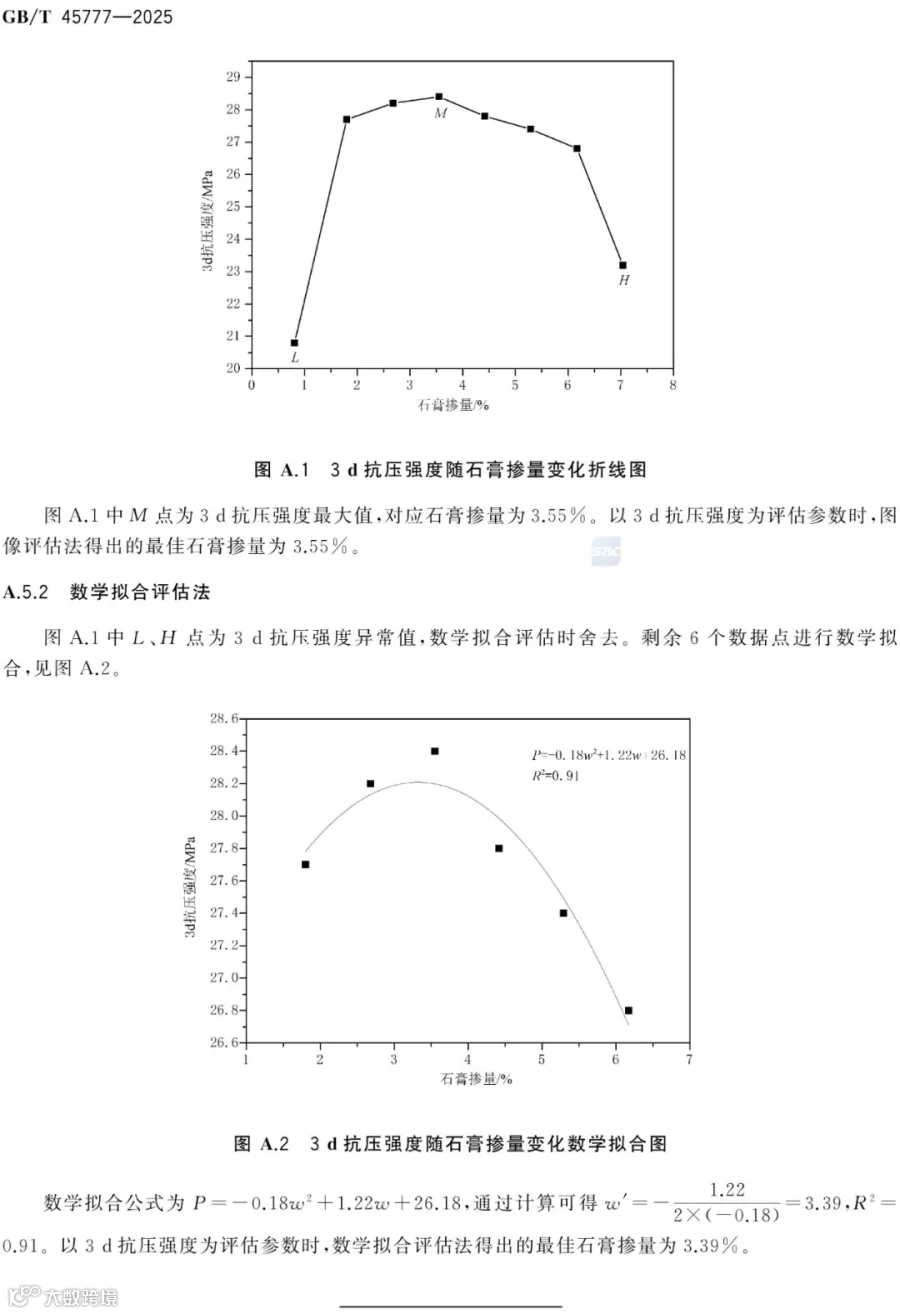

2、核心思路：固定熟料与混合材→梯度调整石膏掺量→测试 8 项关键性能→图像或二次数学拟合锁定最佳 SO₃ 区间。
3、关键指标：初终凝、3 d/28 d 强度、水化热、胶砂干缩、与减水剂相容性。
4、生产落地：小磨最优曲线对标大磨水化放热曲线，动态修正掺量、细度、出磨温度，实现“实验室—生产线”闭环。

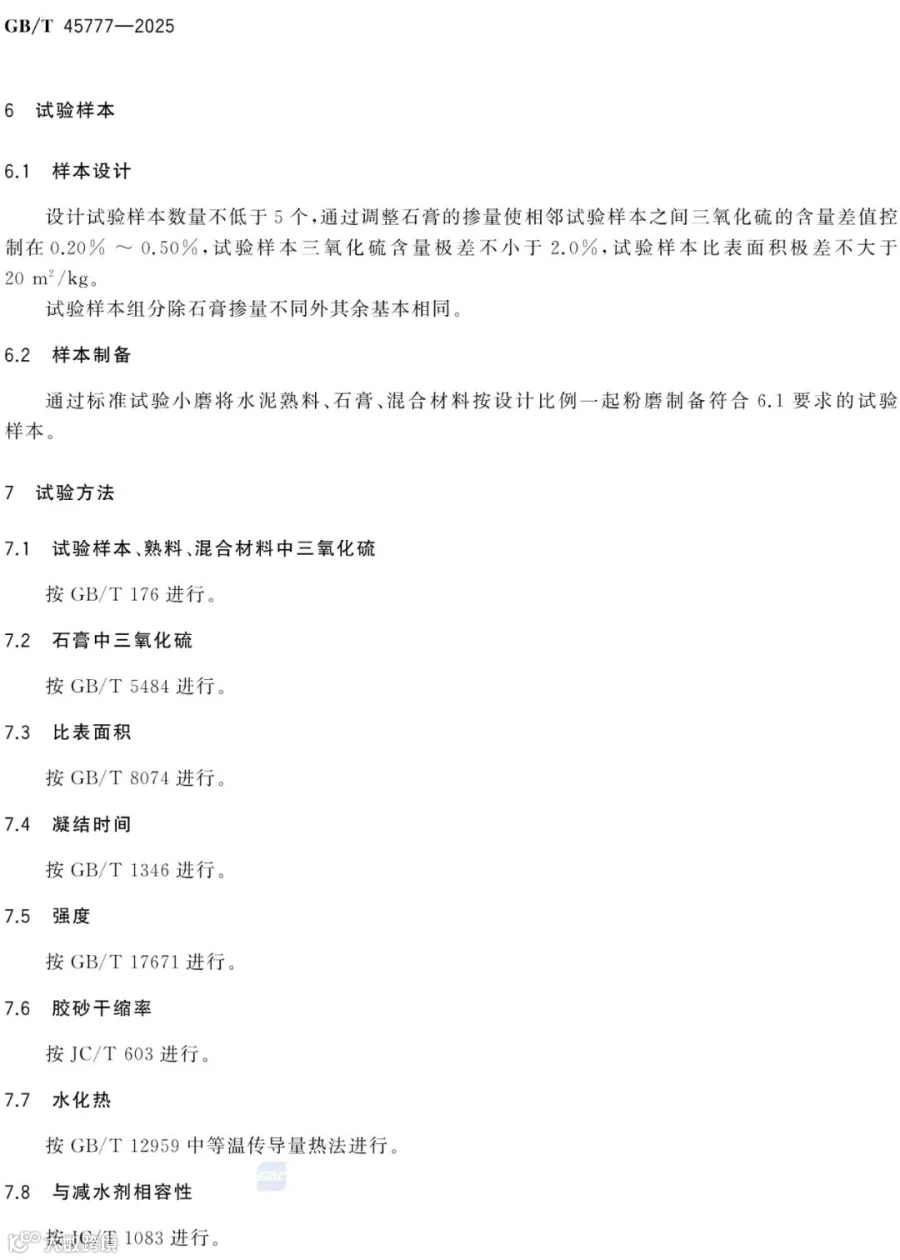

5、数据要求：样本≥5 个；SO₃ 极差≥2 %；R²≥0.85；异常值剔除比例≤20 %。
6、报告要素：石膏来源、SO₃ 全链条数据、评估方法、最佳掺量与验证偏差。
▼行业痛点直击
• 石膏掺量“凭经验”导致凝结波动、强度富余浪费、外加剂相容性差。
• 新标准把“经验值”变为“计算值”，减少试错成本 30 %以上，降低熟料用量 1～2 %，吨水泥 CO₂ 减排 8～15 kg。
GB/T 45777-2025 的发布，标志着水泥质量控制从“宏观强度”迈向“微观热—化—力多场耦合”新阶段。未来，结合在线 XRF 与 AI 优化算法，石膏掺量有望实现“分钟级”自适应调节，为水泥行业数字化、低碳化转型再添利器。
