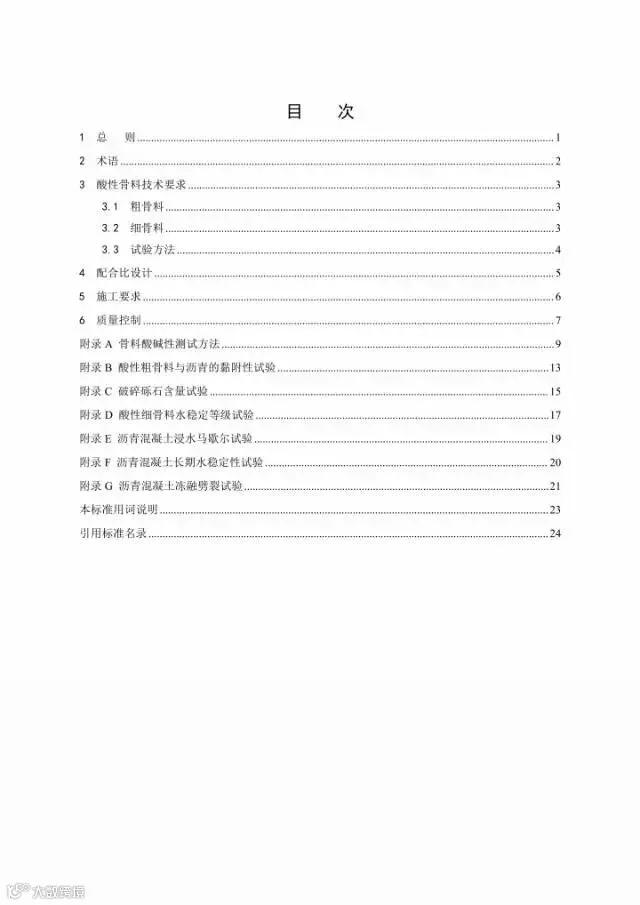

行业标准 |《水工沥青混凝土应用酸性骨料技术规范》DL/T 5876-2024
实施日期：2024年11月24日
1总则
1.0.1 为规范水工沥青混凝土应用酸性骨料，制定本标准。
1.0.2本标准适用于水电水利工程沥青混凝土。
1.0.3 水工沥青混凝土应用酸性骨料，除应遵守本标准的规定外，还应符合国家现行有关标准的规定。

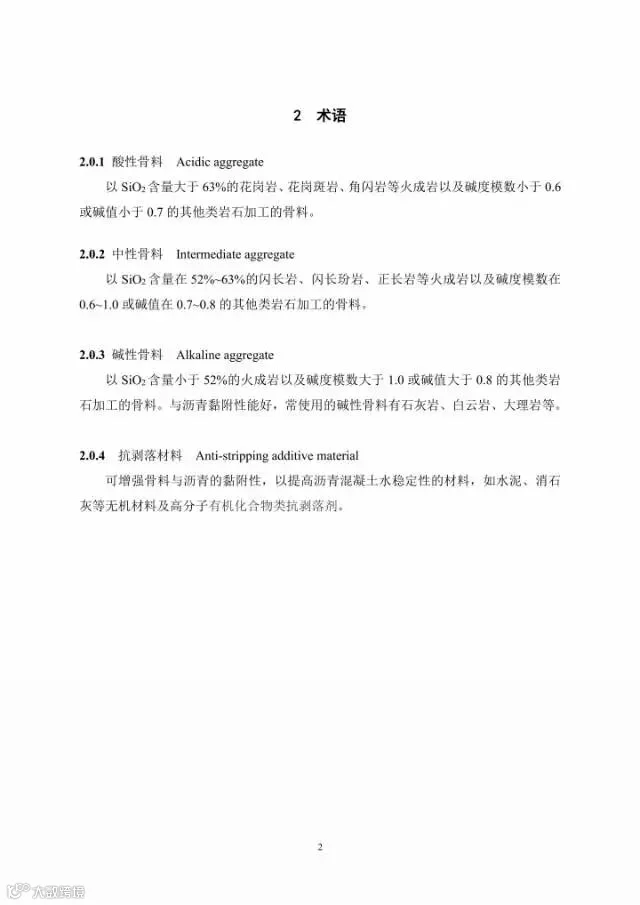

2 术语
2.0.1酸性骨料 Acidic aggregate

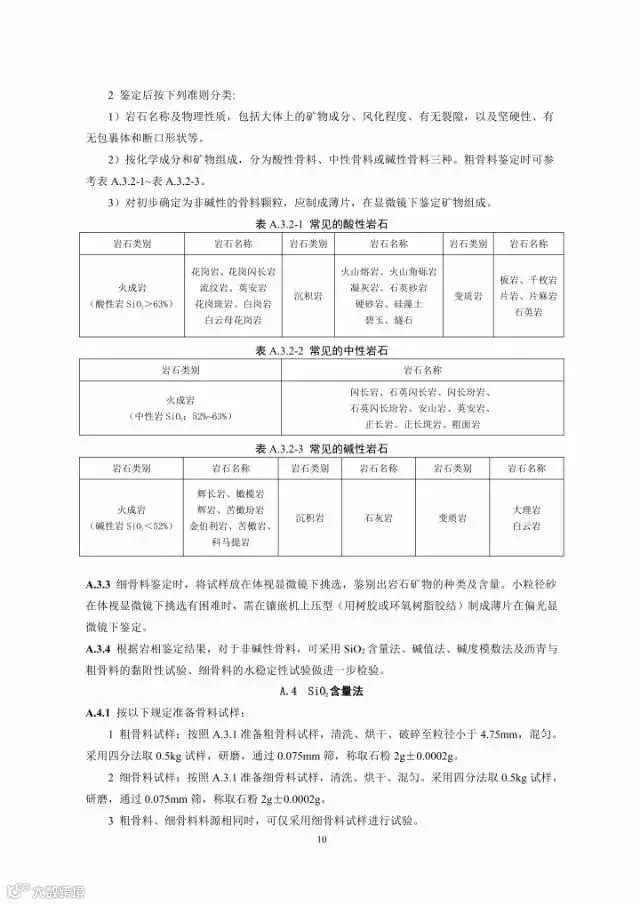

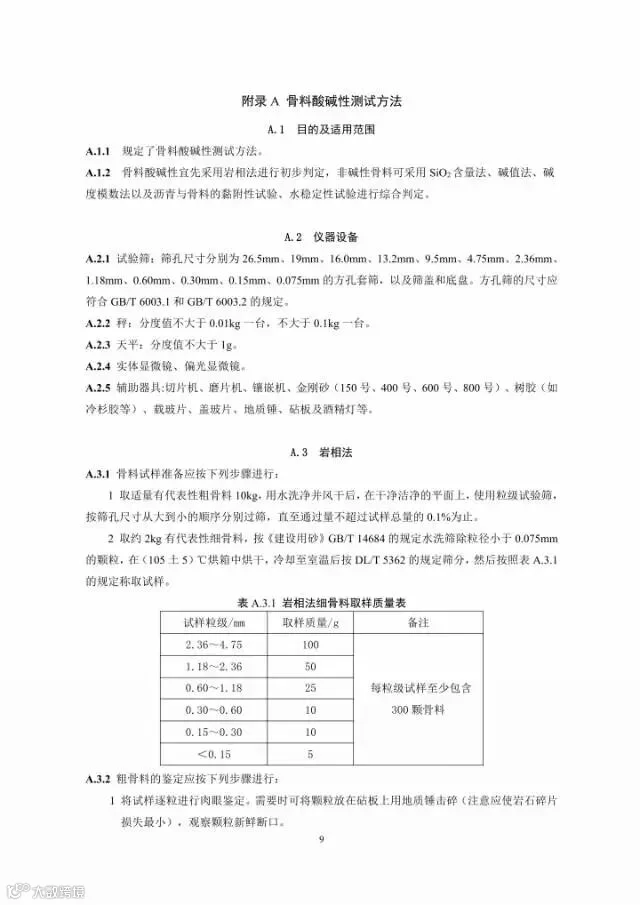

以 SiO含量大于 63%的花岗岩、花岗斑岩、角闪岩等火成岩以及碱度模数小于 0.6或碱值小于 0.7的其他类岩石加工的骨料。
2.0.2中性骨料Intermediate aggregate
以 SiO₂含量在 52%~63%的闪长岩、闪长玢岩、正长岩等火成岩以及碱度模数在0.6~1.0或碱值在 0.7~0.8的其他类岩石加工的骨料。
2.0.3碱性骨料Alkaline aggregate
以 SiOz含量小于 52%的火成岩以及碱度模数大于1.0或碱值大于0.8的其他类岩石加工的骨料。与沥青黏附性能好，常使用的碱性骨料有石灰岩、白云岩、大理岩等。
2.0.4 抗剥落材料 Anti-stripping additive material
可增强骨料与沥青的黏附性，以提高沥青混凝土水稳定性的材料，如水泥、消石灰等无机材料及高分子有机化合物类抗剥落剂。

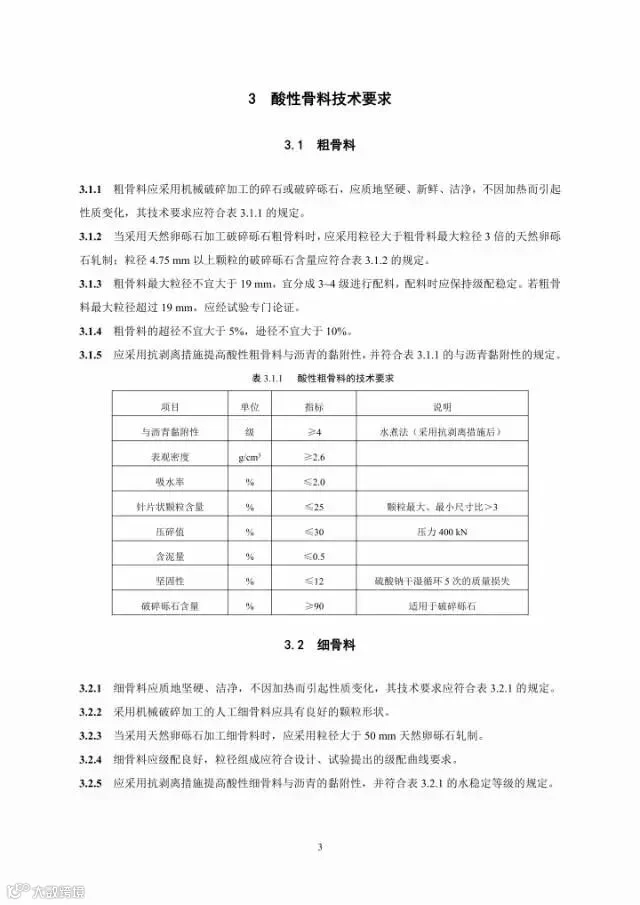

3 酸性骨料技术要求
3.1 粗骨料
3.1.1 粗骨料应采用机械破碎加工的碎石或破碎砾石，应质地坚硬、新鲜、洁净，不因加热而引起性质变化，其技术要求应符合表3.1.1的规定。
3.1.2 当采用天然卵砾石加工破碎砾石粗骨料时,应采用粒径大于粗骨料最大粒径3倍的天然卵砾石轧制;粒径4.75mm以上颗粒的破碎砾石含量应符合表3.1.2的规定。
3.1.3 粗骨料最大粒径不宜大于19 mm，宜分成 3~4级进行配料，配料时应保持级配稳定。若粗骨料最大粒径超过19mm，应经试验专门论证。
3.1.4 粗骨料的超径不宜大于5%，逊径不宜大于 10%。

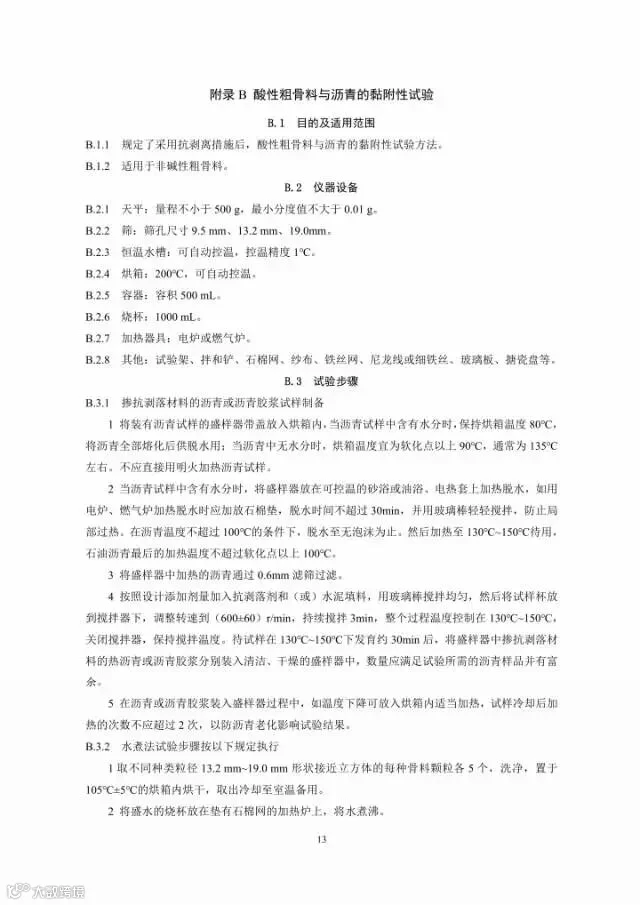

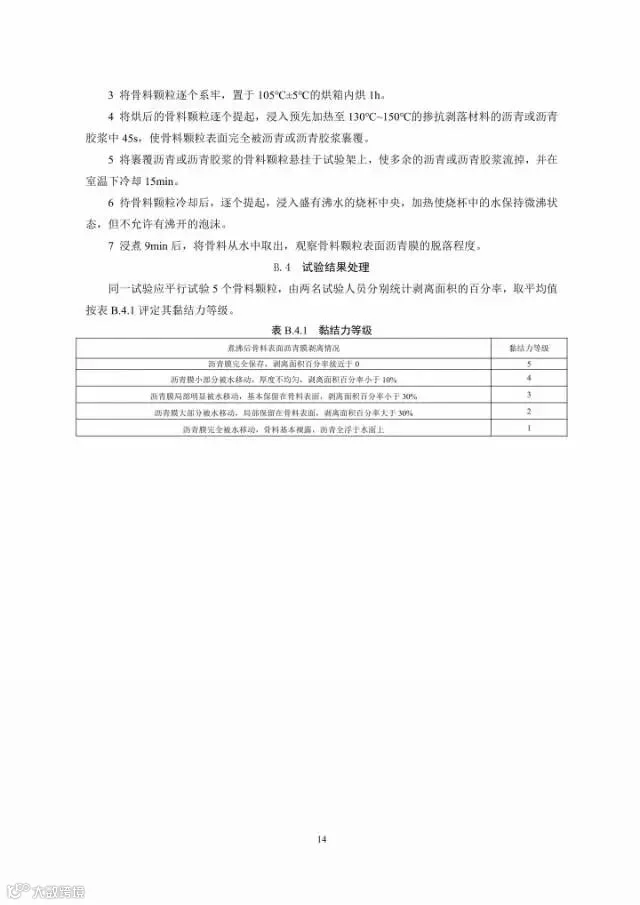

3.1.5应采用抗剥离措施提高酸性粗骨料与沥青的黏附性,并符合表3.1.1的与沥青黏附性的规定。
