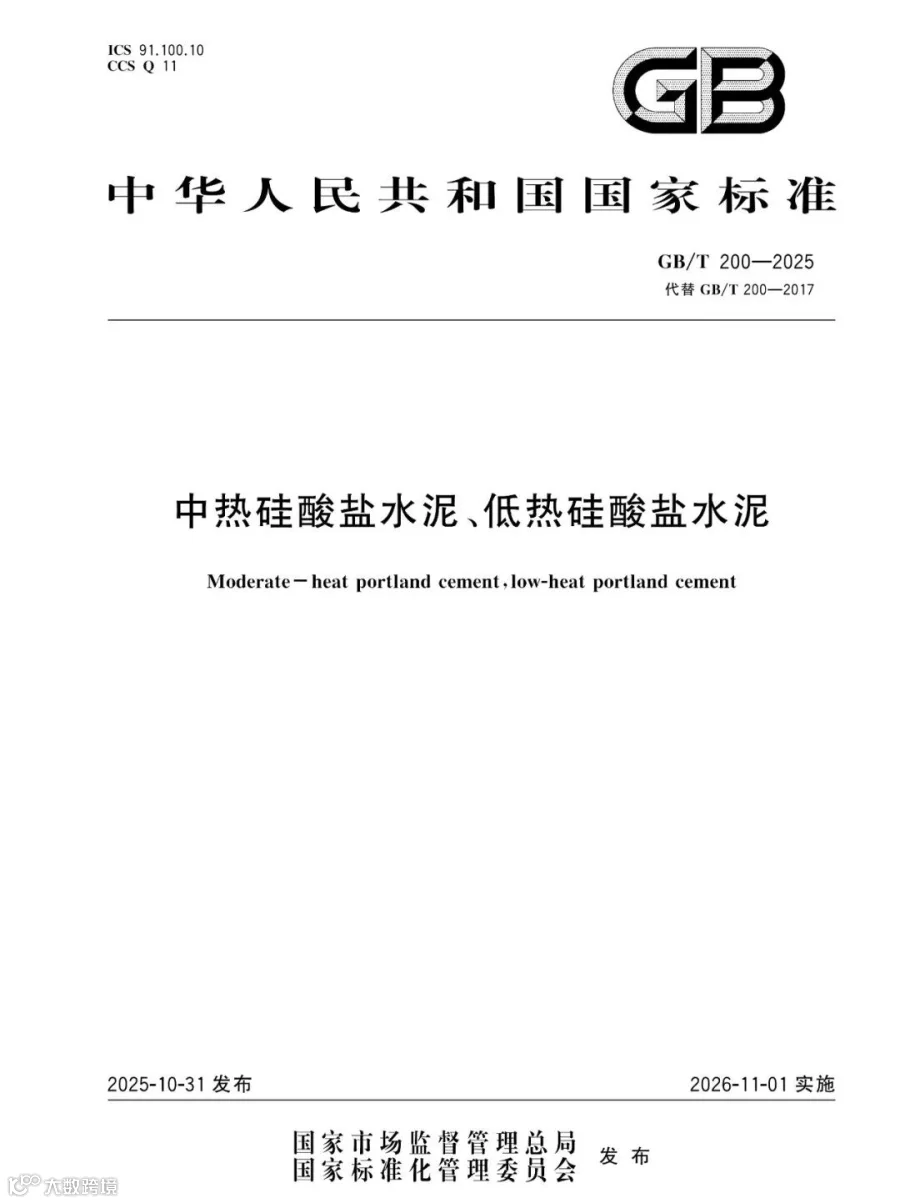

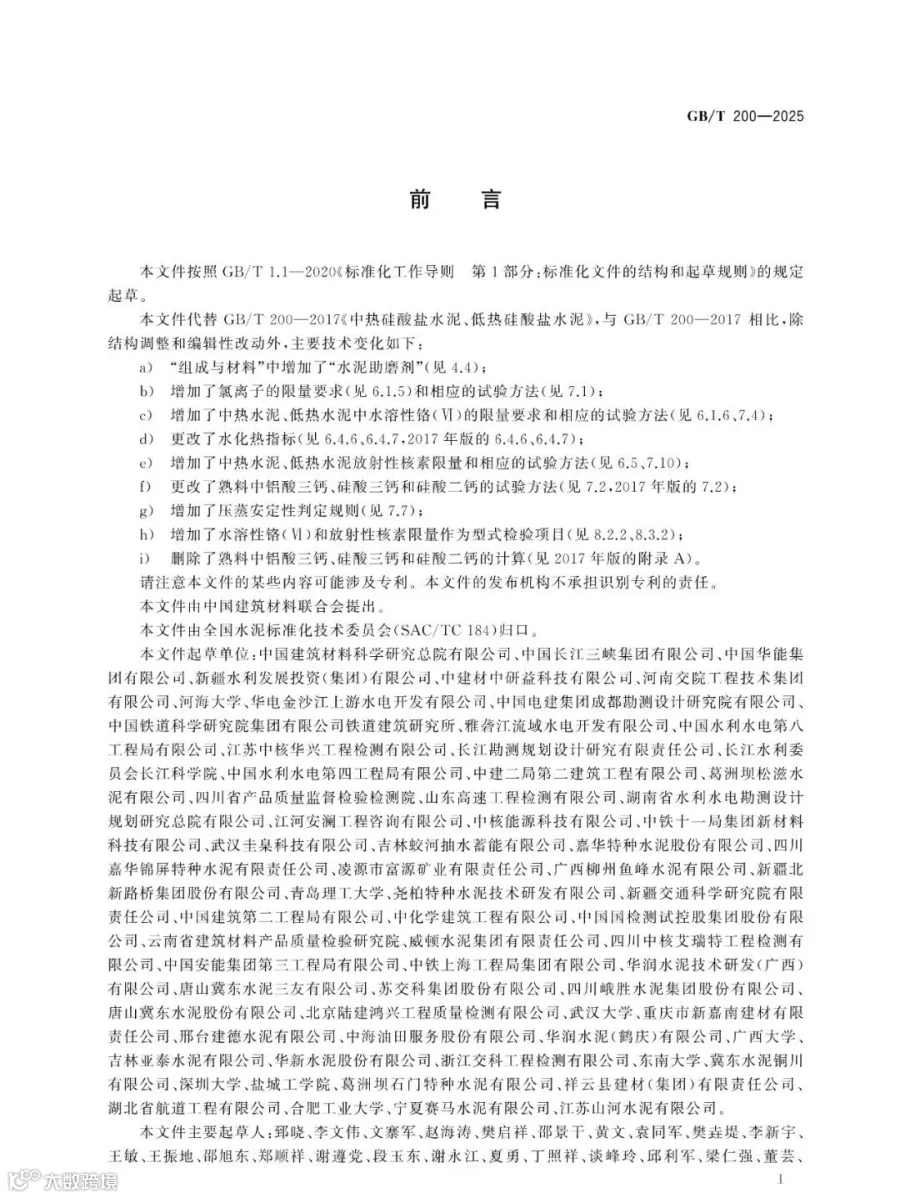

国家标准 |《中热硅酸盐水泥、低热硅酸盐水泥》GB/T 200-2025
实施日期：2026年11月1日

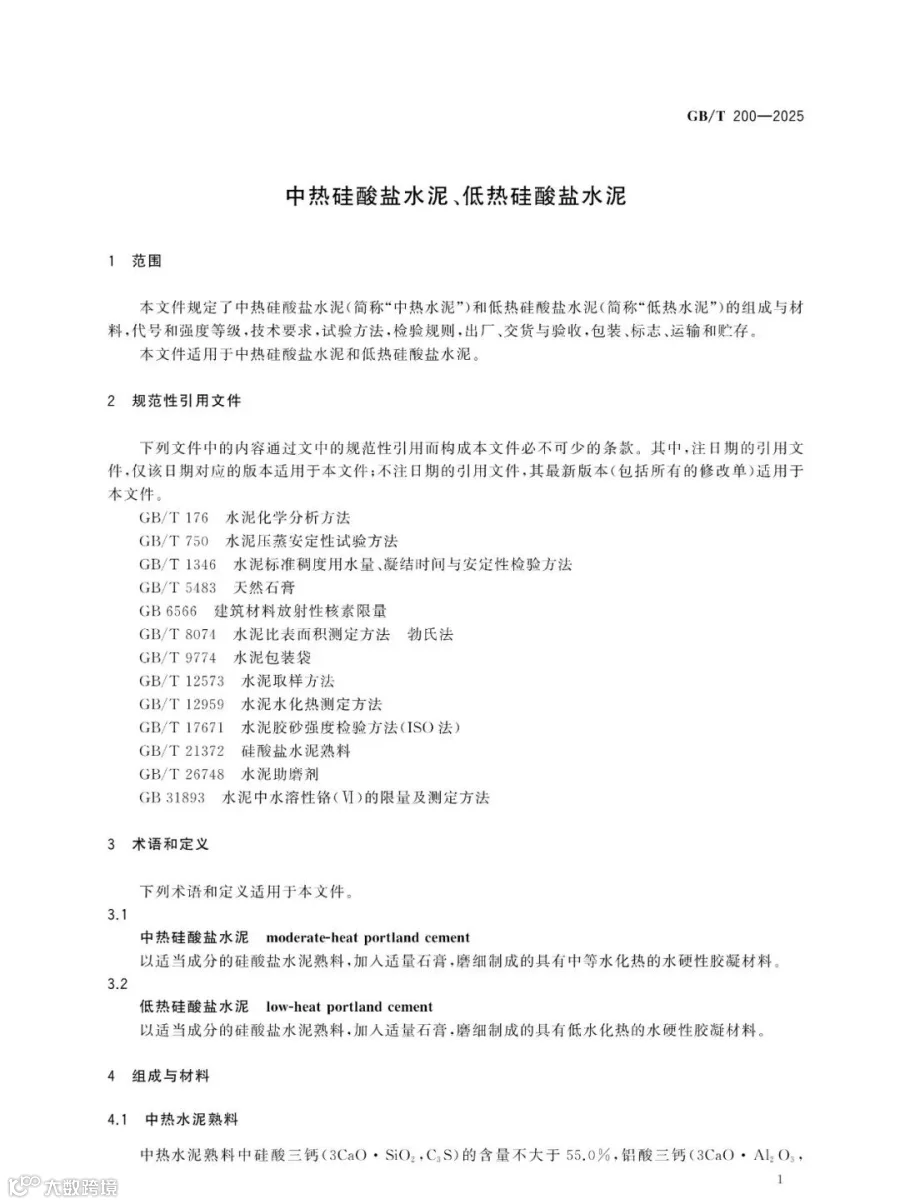

1范围
本文件规定了中热硅酸盐水泥(简称“中热水泥”)和低热硅酸盐水泥(简称“低热水泥”)的组成与材料,代号和强度等级,技术要求,试验方法,检验规则,出厂、交货与验收,包装、标志、运输和贮存。
本文件适用于中热硅酸盐水泥和低热硅酸盐水泥。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T176水泥化学分析方法
GB/T750水泥压蒸安定性试验方法
GB/T1346水泥标准稠度用水量、凝结时间与安定性检验方法
GB/T5483 天然石膏
GB6566建筑材料放射性核素限量
GB/T8074水泥比表面积测定方法勃氏法
GB/T9774水泥包装袋
GB/T12573水泥取样方法
GB/T12959水泥水化热测定方法
GB/T17671水泥胶砂强度检验方法(ISO法)
GB/T21372硅酸盐水泥熟料
GB/T26748水泥助剂GB31893水泥中水溶性铬(V)的限量及测定方法
3 术语和定义
下列术语和定义适用于本文件
3.1中热硅酸盐水泥moderate-heat portland cement
以适当成分的硅酸盐水泥熟料,加入适量石膏,磨细制成的具有中等水化热的水硬性胶凝材料。
3.2低热硅酸盐水泥low-heat portland cement
以适当成分的硅酸盐水泥熟料,加入适量石膏,磨细制成的具有低水化热的水硬性胶凝材料。
4 组成与材料

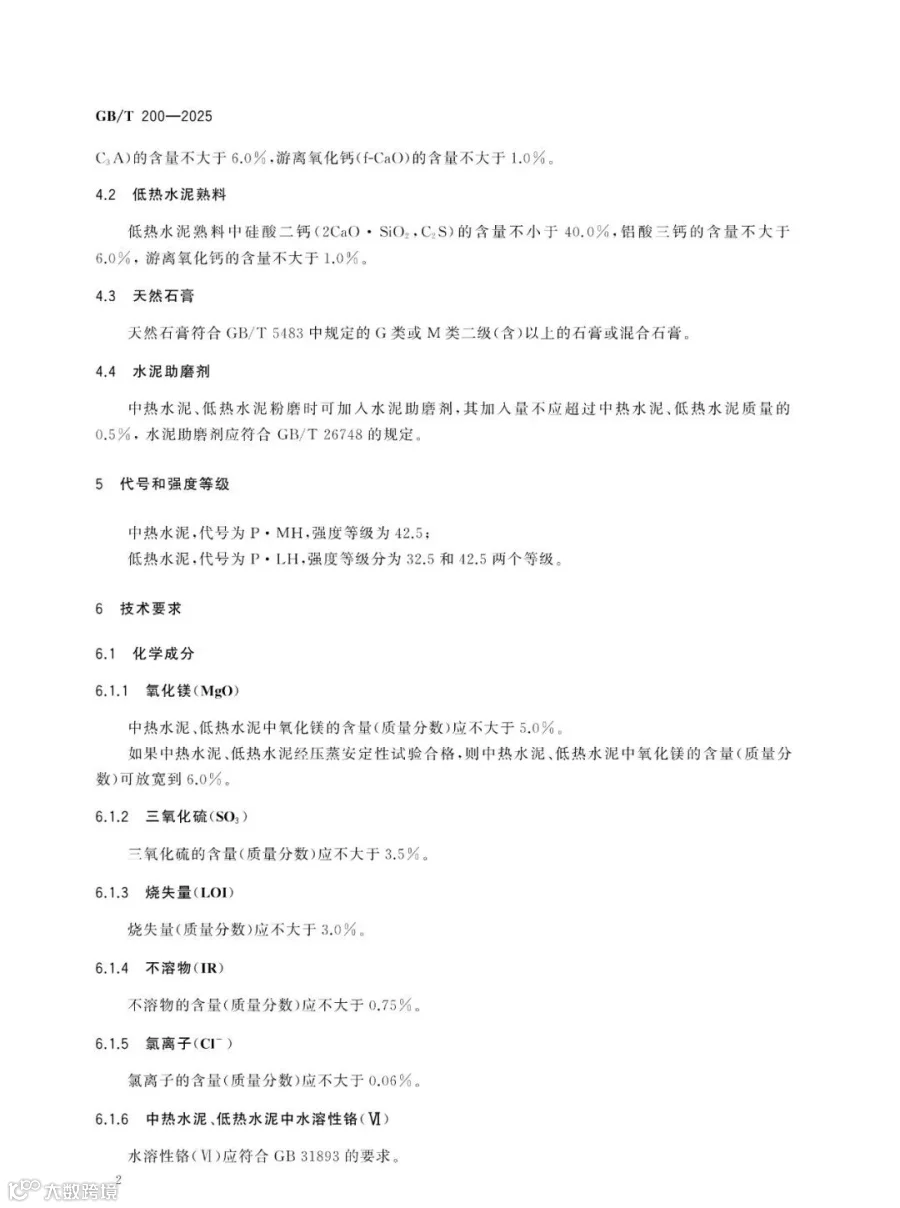

4.1 中热水泥熟料

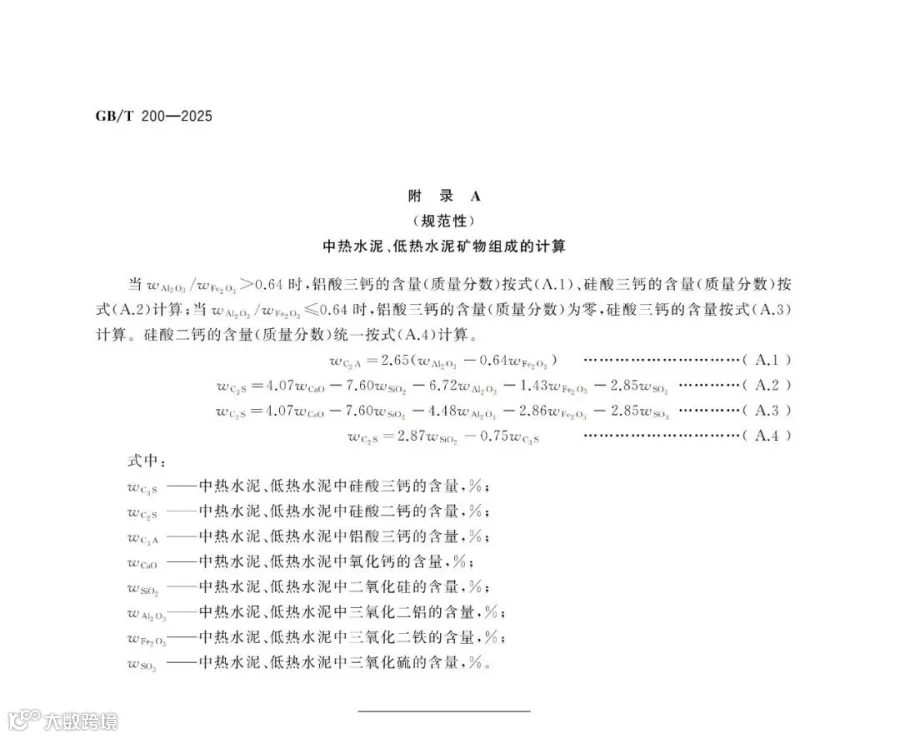

中热水泥熟料中硅酸三钙(3CaO·SiO,,CS)的含量不大于 55.0%,铝酸三钙(3CaO·AlO,CA)的含量不大于6.0%,游离氧化钙(f-CaO)的含量不大于1.0%。
4.2 低热水泥熟料
低热水泥熟料中硅酸二钙(2CaO·SiO,,CS)的含量不小于 40.0%,铝酸三钙的含量不大于6.0%，游离氧化钙的含量不大于1.0%。
4.3 天然石膏
天然石膏符合GB/T5483中规定的G类或M类二级(含)以上的石膏或混合石膏。
4.4 水泥助磨剂
中热水泥、低热水泥粉磨时可加人水泥助磨剂,其加入量不应超过中热水泥、低热水泥质量的0.5%，水泥助磨剂应符合GB/T26748的规定
5代号和强度等级
中热水泥,代号为P·MH,强度等级为42.5;
低热水泥,代号为P·LH,强度等级分为32.5和42.5两个等级。
