修补砂浆低成本与高端配方详解，省心又达标！

修补砂浆广泛应用于建筑墙体、地面、道路等部位的破损修复，其配方合理性直接决定修复效果与耐久性。不少生产、施工从业者既关注配方成本，也重视修复质量，为此本文整理两款实操性极强的修补砂浆配方——低成本高性价比款与高端稳定款，同时提供便捷化解决方案，兼顾成本与性能，全程贴合JC/T 2381-2016《修补砂浆》行业标准，数据真实可落地。

一、低成本高性价比配方（适配低预算、非高标准修复场景）

本配方以“低成本、可落地”为核心，适配对修复强度、耐久性要求不高的普通修补场景，组分及用量精准可控，实测性能可满足基础修复需求，具体配方如下（以每吨砂浆为基准）：

1. 胶凝材料：普通硅酸盐水泥（普硅水泥）300kg，提供砂浆核心强度支撑；

2. 矿物掺合料：粉煤灰50kg，优化砂浆和易性，降低综合成本，其掺量符合水泥用量20%以内的行业常规标准（参考GB-T 17671-2021相关要求）；

3. 骨料：级配砂650kg（粗细砂合理搭配），提升砂浆密实度，避免起砂、分层，适配普通修补的骨料要求；

4. 功能性助剂：

1. 减水剂：2~3kg，优化砂浆流动性，减少拌合用水量；

2. 消泡剂：0.5kg，消除砂浆内部气泡，避免硬化后出现孔隙；

3. 早强剂：甲酸钙3kg，加速砂浆早期强度发展，其掺量控制在水泥质量的1%，符合甲酸钙早强剂的推荐掺量范围（参考行业常规1%-3%标准）；

4. 胶粉：5kg（若产品定价偏低、成本压力较大，可适当减少掺量，但不建议低于3kg，否则粘结性能会显著下降）。

配方性能说明及注意事项

该配方制备的修补砂浆，可满足普通破损修复的基础需求，外观及粘结性能基本达标，但综合性能存在明显局限，具体弊端如下：

1. 养护周期长：若后续需做环氧地坪，养护周期需不低于7天；若做固化地坪，养护周期需不低于10天，远长于高端配方的养护效率；

2. 打磨性能差：养护30天内不宜进行打磨作业，否则易出现砂浆起砂、疏松、表面粗糙无光泽等问题，打磨后表面呈毛糙状态，不符合高标准修复的外观要求；

3. 综合性能不足：强度、耐久性、耐水性均达不到高端修复标准，仅适配临时修补、低荷载区域修复，若成本预算充足，不建议用于高标准修复工程，避免后期出现二次破损。

二、高端稳定配方（适配高标准、高耐久性修复场景）

本配方以“高性能、高稳定”为核心，适配环氧地坪、固化地坪基底修补、高荷载区域修复等高标准场景，组分选型贴合行业高端修补砂浆规范，性能优异且质量稳定，具体配方如下（以每吨砂浆为基准）：

1. 胶凝材料：

1. 普通硅酸盐水泥（P·O42.5）250kg，选用行业主流修补砂浆专用水泥，强度稳定、性能可靠；

2. 硫铝酸盐快硬水泥250kg，可显著缩短凝结时间、提升早期强度，适配快速修复需求，其性能符合GB 20472-2006《硫铝酸盐水泥》标准，单独使用时需注意规避耐碳化不足的问题，与普硅水泥复配可有效改善这一弊端；

2. 骨料：级配砂470kg，合理级配提升砂浆密实度，避免分层、起砂；

3. 矿物掺合料：硅灰30kg，显著提升砂浆密实度、抗压强度及耐磨性，是高端修补砂浆的核心掺合料，掺量符合行业高端配方常规标准（2%-8%）；

4. 功能性助剂：

1. 纤维素醚：400低粘度型号（严禁使用高粘度），掺量0.8kg，起到保水、增稠作用，避免砂浆快速失水开裂；

2. 稳定剂：1kg，提升砂浆悬浮性，防止砂浆遇水离析、分层；

3. 减水剂：聚羧酸型，掺量3kg，高效优化砂浆流动性，减少拌合用水量，同时提升砂浆强度与耐久性，其掺量贴合特种砂浆聚羧酸减水剂常规用量（0.1%-0.5%）；

4. 消泡剂：0.8kg，彻底消除砂浆内部气泡，确保硬化后表面平整光滑，适配打磨需求；

5. 早强剂：硫酸钾或碳酸锂，掺量0.4kg，加速早期强度发展，与硫铝酸盐快硬水泥协同作用，提升快速修复效果；

6. 缓凝剂：酒石酸，掺量0.5kg，调节凝结时间，避免砂浆凝结过快影响施工，掺量符合缓凝剂行业常规标准（0.18-0.5kg/t）；

7. 乳胶粉：15kg，提升砂浆粘结力、耐水性及耐久性，掺量符合可再分散胶粉高端配方常规范围（1%-4%）；

8. PP抗裂纤维：1kg，抑制砂浆硬化过程中的收缩应力，从根源预防开裂，适配高端修补砂浆抗裂需求。

配方性能优势

该配方制备的修补砂浆，综合性能达到高端修补标准，核心优势如下：早期强度发展快，常温下2小时即可达到通车上人标准，贴合硫铝酸盐快硬水泥的快硬特性；密实度高、强度优异，耐水性、耐磨性强；打磨性能良好，养护周期短，可快速进行后续环氧、固化地坪施工；质量稳定，无起砂、开裂隐患，适配各类高标准修复场景，虽综合成本高于低成本配方，但性价比更高，可避免后期二次修复成本。

三、便捷化解决方案：修补砂浆专用一体化胶粉

不少从业者反馈，高端配方组分繁多，配料过程繁琐，易出现计量误差、配错料等问题，影响砂浆性能。针对这一行业痛点，我们推出修补砂浆专用一体化胶粉，彻底解决配料繁琐的难题。

该专用胶粉可直接替代高端配方中的所有功能性助剂（纤维素醚、稳定剂、减水剂、消泡剂、早强剂、缓凝剂、乳胶粉、PP抗裂纤维），每吨修补砂浆仅需添加1袋，无需繁琐称量、配比，大幅简化生产流程，同时避免工人配错料的风险，确保每一批次砂浆性能稳定一致。

专用胶粉兼顾便捷性与高性能，制备出的修补砂浆，可达到上述高端配方的各项性能指标，既节省配料时间，又能保证修复质量，适配各类高标准修复场景，性价比远超传统多组分复配方案。

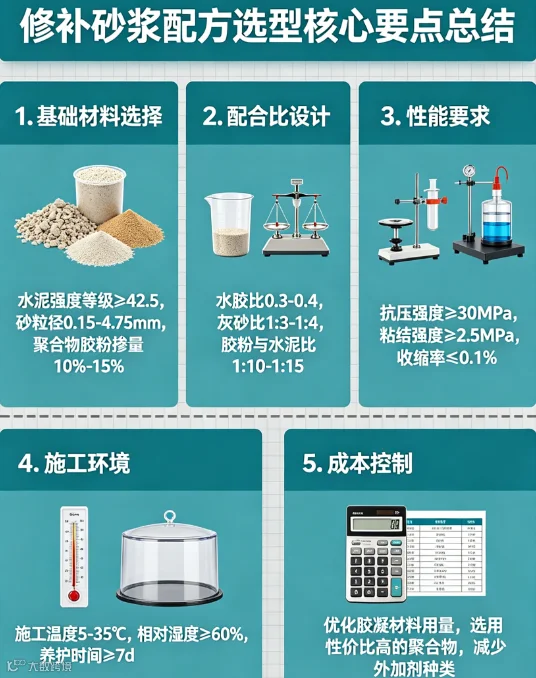

四、总结：配方选型核心建议

1. 低预算、低标准修复（临时修补、低荷载区域）：可选用低成本配方，控制成本的同时满足基础修复需求；

2. 高标准、高耐久性修复（环氧/固化地坪基底、高荷载区域）：优先选用高端配方或专用一体化胶粉，避免后期二次破损，降低综合维护成本；

3. 追求便捷高效、质量稳定：直接选用修补砂浆专用一体化胶粉，简化配料流程，规避配料误差，兼顾性能与效率。
